前言
多功能變送器是多參數傳感器，提供管理建筑物室內空氣各種參數所需的全方位測量。這些固定的在線式變送器是為在關鍵和敏感的可控大氣環境中使用而設計的。這些環境需要完美的空氣質量管理。它們可以應用在實驗室、潔凈室和其他類型的高科技設施（如醫療儲藏室和電子產品生產線）中。
先進的傳感器：監測受控環境
索爾曼變送器是市場上先進的在線式變送器之一，提供領先的測量精度和強大的長期測量穩定性。這些測量儀器經過設計、校準和認證，為可靠性設定了黃金標準，使專業人員確信他們的關鍵設施和受監管的環境符合必要的要求。
在通風領域，多功能變送器用于受控環境下的所有室內空氣參數的測量：
空氣過濾器的壓力和差壓，以及正壓或負壓級聯，通過過壓和/或欠壓隔離建筑物的不同區域。
環境溫度
濕度（相對濕度）
風速
管道中的風量，或通風系統供風口或排風口的風量 (控制過壓和欠壓級聯)
一氧化碳（CO）、二氧化碳（CO2）和有機揮發物（VOC）的濃度
盡管這些測量儀器是固定的，但它們可以現場更換測量探頭，從而可以在暖通制冷空調(HVACR)監測系統內測量多種不同的空氣參數。
為實現**耐用性而設計的轉換器
多功能變送器將所有類型的空氣參數轉換為模擬或數字信號。它們的設計必須能夠承受其操作環境，因為電子轉換過程的任何中斷都會影響測量精度，這對于確保監管的室內環境保持符合要求至關重要。
這就是為什么變送器要在很廣泛的環境溫度和濕度范圍內完美運行，同時提供高防護等級的原因（IP65甚至IP66）。變送器外殼必須耐過氧化氫蒸氣（H2O2），這是一種廣泛用于無菌環境、潔凈室和實驗室的清潔產品，在這些環境中必須不惜一切代價避免污染。
先進的在線式多功能變送器經過校準程序，以確保其測量精度在長時間運行中保持高度穩定。為此，它們必須配備帶有電磁閥操作自動校準（自動歸零）系統的差壓傳感器，以保持壓力測量能力而不會出現零點漂移（“測量重復性”）。自動校準頻率可以由用戶自行設定。
為了補償此類壓力傳感器的高靈敏度，索爾曼變送器配備了測量平滑系統。該系統的強度可以配置以適應不穩定的大氣，從而提供隨著時間的推移而更加可靠的穩定測量。
然而，定期校準儀器（大約每年一次）仍然是計量學中的普遍規則，尤其是因為它適用于受監管環境的可重復性和合規性要求的組成部分。
用于 EMS 和 BMS 系統的固定連接測量儀
這些變送器也可以被稱作轉換器，因為它們將探頭和傳感器捕獲到的測量結果轉換為電信號，然后通過模擬或數字信號進行傳輸。測量結果可轉換為伏特（電壓范圍 0~5V 或 0~10 V）或安培（電流范圍 0~20 mA 或 4~20 mA）。
這些轉換后的信號通過建筑物內的遠程有線通訊網絡進行測量。該網絡圍繞集中式建筑管理系統（BMS）或EMS（環境監測系統）構建。除了傳輸自己的測量結果外，在線式變送器還可以中繼其他設備的測量結果。這可以通過將儀器上的某些通信通道配置為繼電器來完成。
最新的變送器還包括用于智能手機、平板電腦和筆記本電腦的無線連接模塊（部分需要選購）。使用專用的安卓、Windows 或 iOS 應用程序，用戶可以控制和配置測量儀器和探頭、更新固件，甚至檢索和導出存儲在儀器內部存儲器中的測量結果。
具有集成顯示和控制以及聲光報警的固定式測量儀器。
由于變送器是固定式的測量儀器，因此用戶必須能夠在現場對其進行配置，并且計量工程師能夠在現場對其進行校準（索爾曼也提供這項服務）。因此，在線式測量儀器需要包括一個帶有觸控或按鍵控制的集成顯示屏，這樣就可以在無需拆卸的情況下進行配置。
可以在現場配置的一方面是傳感變送器的聲光報警系統，它向現場人員直接發送警報，并通過建筑物的計算機管理系統（EMS和/或BMS）轉發報警。
描述

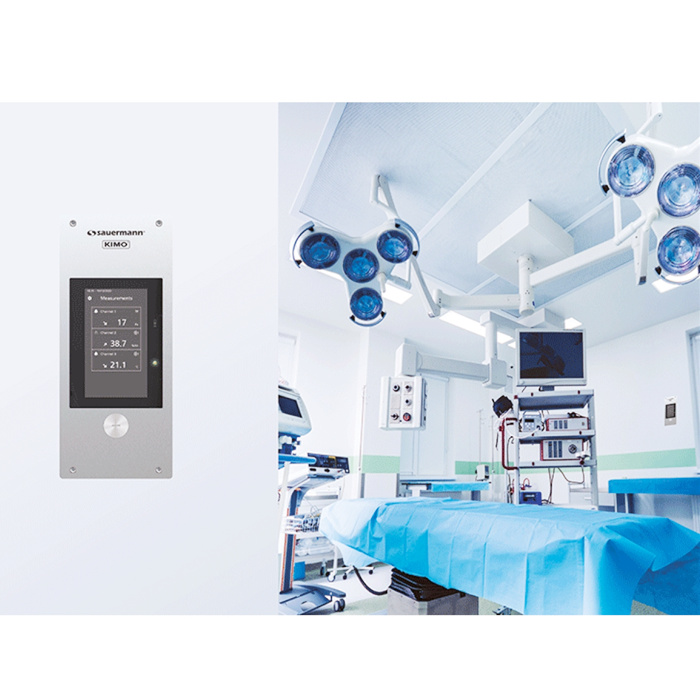

索爾曼 KIMO嵌入式多功能顯示器Si-ATE320多功能嵌入式顯示屏是一款理想的解決方案,可以將其他傳感器 / 變送器測量的參數可視化集成到單個顯示設備中,同時通過 Modbus RTU 通訊協議將這些測量值傳輸到 BMS(樓宇管理系統) 或
Scada 系統。
嵌入式多功能顯示器Si-ATE320優勢
交替顯示1至3種參數
聲光報警功能
圖表觸控顯示屏
RS485 MODBUS 通訊協議
IP 66, 耐過氧化氫蒸氣（H2O2）
30 組預設的可配置測量單位
嵌入式多功能顯示器Si-ATE320特點
? 總線 (Modbus-RS85) 通訊協議。
? 30 組預設的可配置
? IP66 防護等級,耐過氧化氫蒸氣(H2O2) 。
預設測量單位表
分類 單位 分辨率
壓力 Pa, mmH2O, inwg, mbar, mmHg, daPa, kPa, hPa
1 / 0.1 / 0.01 / 0.001 / 0.0001 / 0.00001
濕度 %RH, g/m3 g/kg, kJ/kg, °Ctd, °Ftd, °Ctw, °Ftw, °Ctf, °Ftf
溫度 °C, °F
風速 m/s, fps
風量 m3/h, l/s, m3/s, dam3/h, cfm
氣體濃度 ppm, ppm, ppb
ACR 換氣率 ACH
* VHP 過氧化氫(H2O2)
嵌入式多功能顯示器Si-ATE320技術規格
電源24 VAC / VDC ±10%
注意：有觸電風險
功耗 15 VA
接線端口 螺絲接線槽適用電纜 直徑
需按照標準規定操作
0.05 ~ 1.5 mm2 或 30 ~ 16 AWG
總線 RS485 通訊 Modbus RTU 協議, 通訊波特率 2,400 ~ 115,200
模擬信號輸入 x3 modbus RTU 協議輸入端
輸出 x1 modbus RTU 協議輸出端
聲音報警 蜂鳴器 (60 dB 在 10 cm)
測量介質 空氣和中性氣體
使用條件
(°C/%RH/m) -10 ~ +50 °C (14 ~ 122 °F) , 非結露, 0 ~ 2000 m
存儲溫度 -10 ~ +70 °C (14 ~ 158 °F)
安全標準 防護等級 2 - 污染等級 2 - 過電壓 2 類
符合標準 2014/30/EU EMC - 2014/35/EU 低電壓 - 2015/863 EU (RoHS 3) - 2012/19/EU WEEE
技術規格
前面板 拉絲不銹鋼 316 L
背板 ABS V0
防護等級 前面板防護等級 IP66 , 耐過氧化氫蒸氣 (H2O2)
顯示屏 圖表觸控顯示屏, 尺寸: 480 x 272 pixels
顯示屏 數字高度 14 mm
重量 700 克
Si-ATE320 嵌入式多功能顯示器,可以設置多個獨立的聲光報警通道。
可用設置如下：
報警
? 時間延遲：0 ~ 600 秒。
? 報警閾值設置。
? 報警模式：上升模式、下降模式、監測模式。
正面壓力校準無需拆卸
正面可直接連接電腦
選購附件
Si-ACC-USB-CC 貨號27998 USB-mini DIN 接口, 用來將 320 變送器連接到電腦設置軟件。
KI-AL-750-A 貨號24709 2 類電源, 需要使用 DIN 額定功率導軌安裝, 18 VA, 輸入電壓電流 750 mA.: 230 Vac, 輸出電壓 24 Vac,
KI-AL-1000-C貨號 13973 2 類穩壓電源, 通過集成式背板額定功率安裝, 24 VA, 輸入電壓電流 1A.
型號Si-ATE320 訂購貨號27982嵌入式多功能顯示屏，帶觸摸屏，2 個 RS485 通訊接口。通過 Modbus RTU 通訊協議顯示索爾曼變送器的測量值.或顯示連接到索爾曼轉換器上的其他品牌變送器的測量值。前面板拉絲不銹鋼， 防護等級IP66
