簡介
溫濕度變送器（Temperature and Humidity Transmitter）是一種集溫度與濕度測量功能于一體的工業傳感器裝置，通過內置濕敏與熱敏元件將環境參數轉換為標準電信號輸出，典型應用涵蓋樓宇自動化、冷鏈物流、潔凈室及工業過程控制等領域.

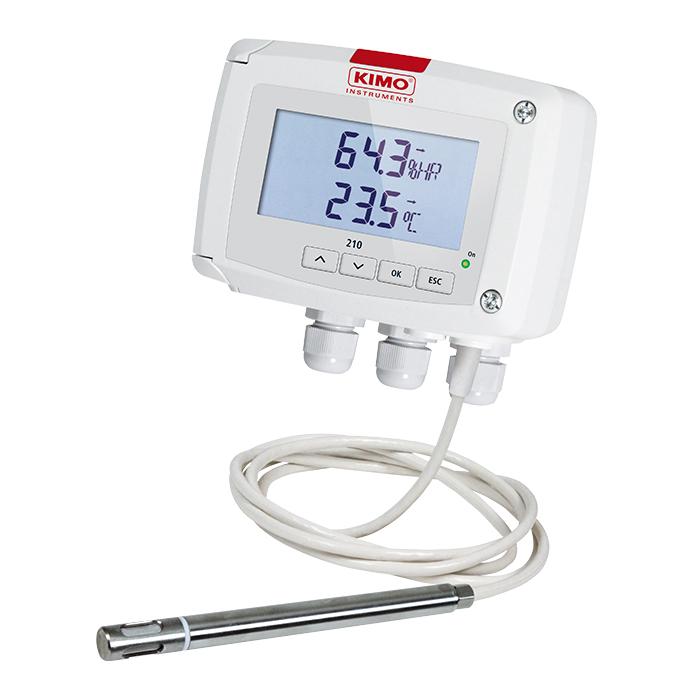

高精度多功能溫濕度變送器TH210S是采用數字集成傳感器做探頭，配以數字化處理電路，從而將環境中的溫度和相對濕度轉換成與之相對應的標準的模擬信號，4-20mA、0-5V或者0-10V。它具有體積小、重量輕、量程寬等特點，廣泛用于氣象、國防、科研、郵電、化工、環保、醫藥、賓館、糧食等物資倉儲、暖通空調等各種需要對空氣中的溫濕度進行測量和控制。
高精度多功能溫濕度變送器TH210S優勢
? 適用于環境 , 設備和暖通空調系統溫濕度測量
? 量程 : 0 ~ 100 %RH 和 0 ~ 50 °C ( 墻面型 - 工業塑料材質 )
0 ~ 100 %RH 和 -20 ~ +80 °C ( 分體型 - 工業塑料材質 )
0 ~ 100 %RH 和 -40 ~ +180 °C ( 分體型 - 不銹鋼材質 )
? 功能 : 相對濕度 , 溫度 , 露點溫度 , 混合比 , 絕對濕度 , 濕球溫度 , 熱焓
? 輸出信號 : 兩通道 4 線式 0 ~ 5 /10 V, 0 / 4 ~ 20 mA ( 擇其一 )
? 兩組繼電器輸出
? 電源 24 Vac/Vdc 或 230 Vac
? 顯示測量趨勢箭頭指標
? 現場可進行在線溫濕度比對和校準
? 工業塑料外殼 , IP65 防護等級
? 可選擇有或無數字顯示屏
? 隨貨提供背部固定背板 , 變送器旋轉即固定
外殼材質 : 工業塑料 , 阻燃等級 UL94-V0
防護等級 : IP65
顯示屏 : 液晶顯示 , 尺寸 : 75 x 40 mm
數字高度 : 測量值 : 10 mm ; 單位 : 5 mm
電纜接頭 : 電纜直徑 ? 8 mm
重量 : 320 g
分體式探頭電纜 : 2 m, 5 m, 10 m
變送器功能1（溫度）
量程
墻面型 - 工業塑料材質 : 0 ~ +50 °C
分體型 - 工業塑料材質 : -20 ~ +80 °C
分體型 - 不銹鋼材質 : -40 ~ +180 °C
測量單位 °C / °F
精確度 ±0.1 °C ( 在 +20 °C )
響應時間 T90 = 0.9 s, 風速 = 1 m/s
分辨率 0.1 °C
傳感器 PT100 1/3 DIN IEC751 級鉑電阻
測量介質 空氣和中性氣體
變送器功能2（溫度）
量程 0 ~ 100 %RH
測量單位 %RH
精確度 ±1.0 %RH ( +20 °C, 10 ~ 80 %RH )
±1.5 %RH ( +15 ~ +25 °C, 10 ~ 80 %RH )
溫度依賴 ±0.04 x (溫度- 20) %RH
( 溫度 < 15 °C或 溫度 > 25 °C )
其他計算參數 露點溫度 , 混合比 , 絕對濕度 , 濕球溫度 , 熱焓
分辨率 0.1 %RH, 0.1 °Ctw, 0.1 °Ctd, 0.1 g/kg, 0.1 g/m3
0.1 kJ/kg (0 ~ 10000), 1 kJ/kg (10000 ~ 15000)
校準不確定度 ±0.5 %RH
響應時間 < 10 s ( 10 ~ 80 %RH, 風速 = 2 m/s )
傳感器 濕敏電容
測量介質 空氣和中性氣體
高精度多功能溫濕度變送器TH210S技術參數
電源24 Vac/Vdc ± 10%；230 Vac ± 10% , 50 ~ 60 Hz
輸出信號
電流: 2 通道 4 ~ 20 mA 或 0 ~ 20 mA ( 4 線式 )
電壓: 2 通道 0 ~ 5 V 或 0 ~ 10 V ( 4 線式 )
**負載 : 500 Ω ( 0 / 4 ~ 20 mA )
最小負載 : 1000 Ω ( 0 ~ 5 / 10 V )
繼電器輸出：2 組繼電器 3A / 230 V
功耗6VA ( TH210-B ) / 8 VA ( TH210-H )
符合標準
2014/30/EU EMC ; 2014/35/EU 低電壓
2011/65/EU RoHS II ; 2012/19/EU WEEE
接線端口：螺絲接線槽適用電纜 ? 2.5 mm2
使用環境：空氣和中性氣體
使用條件-10 ~ +50 °C, 非結露 , 0 ~ 2000 m
儲存溫度-10 ~ +70 °C
設置變送器
通過變送器按鍵 ( 含顯示屏型號 ) 可簡易和快速地設置變送器!
你可自行設置需要的量程。
例如 , 變送器量程可設置為 -40 ~ 0 °C, -30 ~ +70 °C, 或 0 ~ + 100 °C ...
安裝方式
將塑料背板固定在墻面。
( 鉆孔 : ? 6 mm, 隨貨提供螺絲和配件 )
將變送器置入背板上 ( 請見右圖中的 A 部位 )
順時針旋轉變送器 , 當聽到扣入聲即是正確的安裝變送器。
維護保養
請避免使用刺激性溶劑或使用含有甲醛 (福爾馬林) 成分
的清潔劑清潔變送器和探頭。
