多功能變送器是多參數傳感器，提供管理建筑物室內空氣各種參數所需的全方位測量。這些固定的在線式變送器是為在最關鍵和敏感的可控大氣環境中使用而設計的。這些環境需要空氣質量管理。智能變送控制儀可以應用在實驗室、潔凈室和其他類型的高科技設施（如醫療儲藏室和電子產品生產線）中。

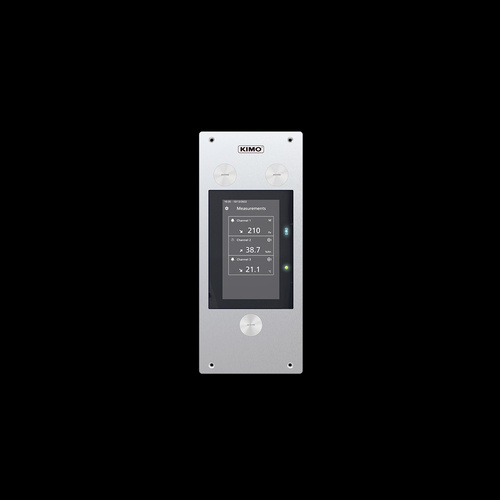

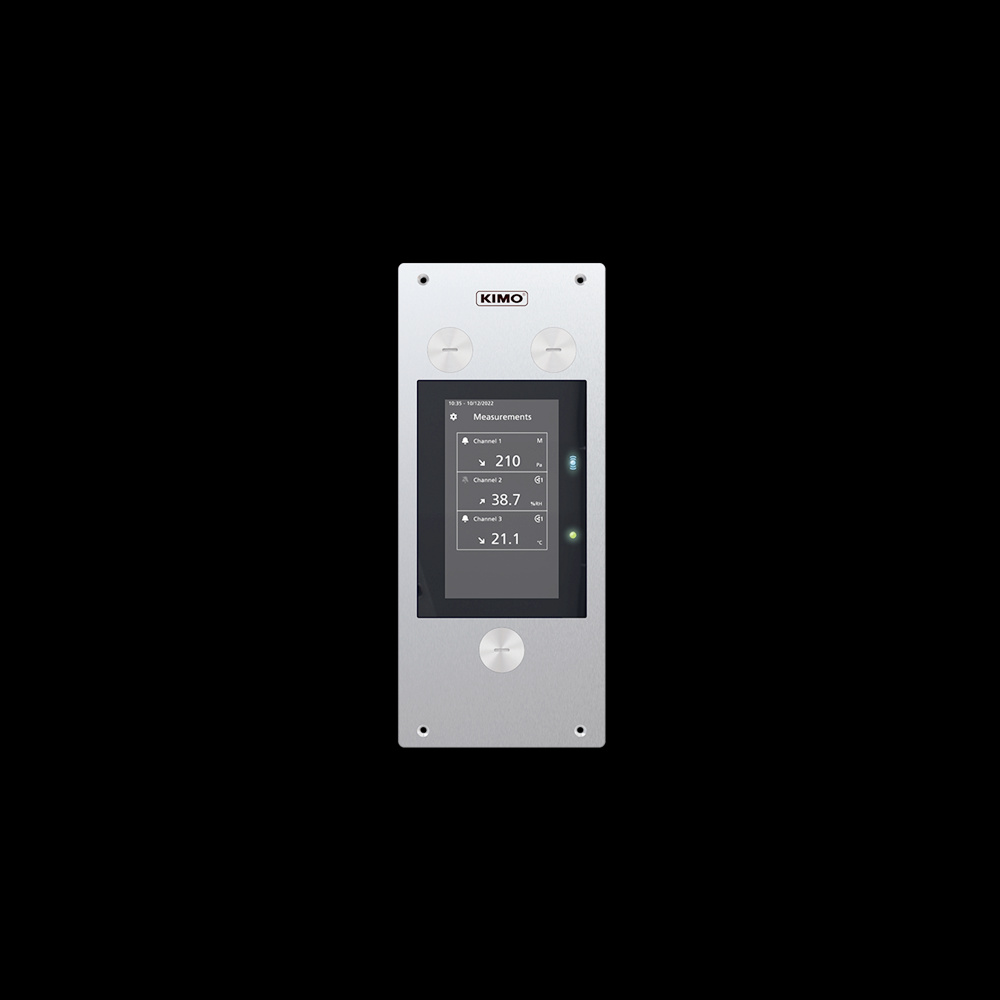

索爾曼KIMO Si-CPE320嵌入式多功能變送器測量差壓，風速，風量，溫度，濕度，大氣壓力，CO，CO2，VOC。 耐過氧化氫蒸汽（H2O2），彩色觸控屏，免費移動應用軟件。 Si-CPE320: 需要另外選購無線模塊。 Si-CPE320-W: 配備無線模塊。
索爾曼KIMO Si-CPE 320 嵌入式多功能變送器適用于 潔凈室、受控環境 和 工業暖通制冷空調 等領域,能夠有效測量多種室內空氣質量參數,測量結果準確、可靠,幫助受控環境符合嚴苛的標準要求。
嵌入式多功能變送器Si-CPE320優勢
無線通信功能(選購) & 免費移動
應用 App
? 可視報警通道和蜂鳴器
? 正面壓力校準端口,無需拆卸,方
便校準
嵌入式多功能變送器Si-CPE320特點
1組智能型探頭接口
3通道模擬信號輸出
高清觸控顯示屏
防護等級 IP66, 耐過氧化氫蒸汽 (H2O2)
輸出信號自行診斷
可編輯通道名稱
嵌入式多功能變送器Si-CPE320技術參數
量程 (可設置) -250 ~ 250 Pa
測量單位 Pa (默認), inH2O, mmH2O, inwc, mbar, daPa, kPa,
精確度 *
±0.3% 測量值 ±0.3 Pa (-50 ~ 50 Pa) 或 ±0.3% 測量值 ±1.2*0.001(-0.20~0.20 inH2O)
±0.50% 全量程 (-100 ~ 100 Pa / -0.40~+0.40 inH2O)
±0.50% 全量程 (-250 ~ 250 Pa / -1.00~+1.00 inH2O)
分辨率 可選,根據所選測量單位
自動校準 手動或自動 (可設置)
允許過壓 25,000 Pa
響應時間 1/e (63 %) 0.3 s
測量介質 空氣和中性氣體
* 文件中所示所有精度均為在實驗條件下獲得,可保證相同條件下測量 / 進行校準補償?shù)臏?zhǔn)確性。
溫度依賴: 0.02% FS/°C (全量程 / °C,), 參考值 20 °C, 50 %RH ( 68°F, 50%RH )。
技術規格
電源 24 Vac / Vdc ±10%
注意:有觸電風險
輸出信號3 通道 0/4 ~ 20 mA 或 3 通道 0 ~ 5/10 V (4 線式)
共模電壓
**負載: 500 Ω (0/4 ~ 20 mA)
**負載: 1000 Ω (0 ~ 5/10 V)
絕緣 輸出信號時
功耗 (含探頭
不含其他配件) 15 VA
接線端口 螺絲端子排(適用 0.05 ~ 1.5 mm2 或 30 ~ 16
AWG 的電纜),需要按照規范操作。
數字信號 Modbus RS485 RTU 協議,通訊波特率 2400 ~ 115,200
無線功能 (選購)
頻率范圍 2402 ~ 2480 MHz, 傳輸功率 0 dBm,
最遠距離可達 15 米,取決于智能手機的信號強度。
最低安裝版本要求: 安卓 5.0, iOS 12.4, 藍牙 4.0
蜂鳴器報警 60 dB 在 10 cm
測量介質 空氣和中性氣體
使用條件 -10 ~ +50 °C, 非結露, 0 ~ 2000 米
儲存溫度 -10 ~ +70 °C
安全標準 防護等級 2 - 污染等級 2 - 過電壓 2 類
符合標準
2014/30/EU EMC - 2014/35/EU 低電壓 - 2014/53/
EU (RED) - 2015/863 EU (RoHS 3) - 2012/19/EU WEEE
外殼規格
前面板材質:拉絲不銹鋼 316 L
后面板材質:工業塑料,阻燃等級 UL94-V0
防護等級 IP66 (正面面板)
耐過氧化氫蒸氣(H2O2)
顯示屏 觸控顯示屏
尺寸: 480 x 272 像素
數字高度 14 mm
壓力接口 金屬倒刺接口,直徑 ? 5.2 mm
重量 684.4 g
可供選擇的測量功能
Si-CPE 320 主機可搭配以下 探頭和模塊 進行測量。更多的探頭信息請參閱探頭技術參數表。
參數 量程 計算參數
智能型溫濕度探頭 0 ~ 100 %RH 和 -40 ~ +150 °C
(依據所選探頭而定)
露點溫度: -50 ~ 100 °C
濕球溫度: -50 ~ 100 °C
霜點溫度: -50 ~ 100 °C
熱焓: 0 ~ 15,000 kJ/kg
絕對濕度: 0 ~ 1000 g/m3
混合比: 0 ~ 1000 g/kg
智能型鉑電阻溫度探頭 -80 ~ +150 °C -
熱線式風速溫度探頭 0 ~ 30 m/s 和 0 ~ 50 °C 風量: 0 ~ 999,999 m3/h
換氣率: 0 ~ 1000 ACH
智能型 CO 探頭 0 ~ 500 ppm -
智能型 CO2 探頭 0 ~ 10,000 ppm -
智能型有機揮發物
(VOC) 探頭TVOC: 0 ~ 1000 ppb
CO2 eq(CO2當量): 400 ~ 2000 ppm
在線校準
可調整不同的壓力連接方式
Si-CPE320 變送器在正面面板 (A 圖) 有兩個與后部 (B 圖) 壓力接頭相連接的壓力系統,可用于調整壓力。
當安裝變送器時,可使用隨貨搭配的一套插件來配置壓差系統
正面現場進行壓力校準無需拆卸
此功能讓用戶隔離后部壓力接頭而從正面壓力接頭連接變送器差壓傳感器。在無需拆卸變送器的情況下,用戶可直接將變送器連接到壓力校準源進行現場多點壓力校準。這種校準方式簡單又方便。
報警功能
Si-CPE320 嵌入式多功能變送器內含 3 組獨立且可設置的
報警燈和蜂鳴器。
以下功能可設置:
? 時間延遲 0 ~ 600 秒
? 報警切換點
? 報警模式: 上升模式,下降模式,監測模式
? 可通過觸控屏啟動蜂鳴器
差壓測量穩定度系數設置
差壓傳感器對壓力變化的測量是非常靈敏的。因此當在
不穩定的氣流中測量差壓時,差壓測量可能會跳動不定。
穩定度系數設置(從 0 到 9 ) 可將測量值進行平均和濾波,
并可降低瞬間氣流變化所造成的差壓測量瞬時值變化過
大且可保證穩定的差壓測量。
變送器輸出診斷
使用此功能,您可以使用萬用表(或在調節器/顯示器上,或 PLC/BMS系統上) 檢查變送器的輸出是否正常。
變送器產生 0V / 5V / 10V 電壓或者 0 mA/ 4mA / 12 mA/ 20mA 電流。
自動零點校準
多功能變送器配置了溫度自動補償 (-10 ~ 50°C) 和自動校準功能,可保證微差壓測量時的長期穩定性和精確度。
自動校準功能: 微差壓變送器的微處理器通過定期啟動自動校準元件補償傳感器的測量漂移。此補償用于定期的差壓測量時
零點自動校準。因此無論使用環境有任何的變化,微差壓變送器可維持長期穩定性和高精確度。
自動校準時微差壓變送器無需人工操作,斷電或拔出連接軟管,可在線進行自動校準。
自動校準時,變送器將維持校準前的瞬間輸出信號,完成校準后,變送器將恢復測量輸出信號,自動校準瞬間即可完成。
微處理器壽命:
優點: 無任何零點誤差漂移
1 億次循環
自動校準頻率: 可設置 1 到 60 分鐘。變送器首次開機時,自動校準頻率會在一小時內增加,以便提供無零點漂移的差壓測量。
設置變送器輸出信號對應量程
零點居中的量程 (-250/0/250 Pa), 零點偏移(不居中)的量程 (-30/0/70 Pa) 或者標準量程 (0/100 Pa),您可自行設置需要的量程。最小的可設置量程范圍是全量程的10%。
應用場合
1.需要精確監測差壓等環境參數的重點領域(如:潔凈室,手術室,實驗室,生產制程等)。
2.監測空氣參數(手套箱,排風柜,隔離柜,灌裝機等)。
3.監測使用恒溫箱的實驗室內的差壓,相對濕度,溫度,CO2 濃度等參數。
