普源DS1054Z數字熒光示波器
簡介

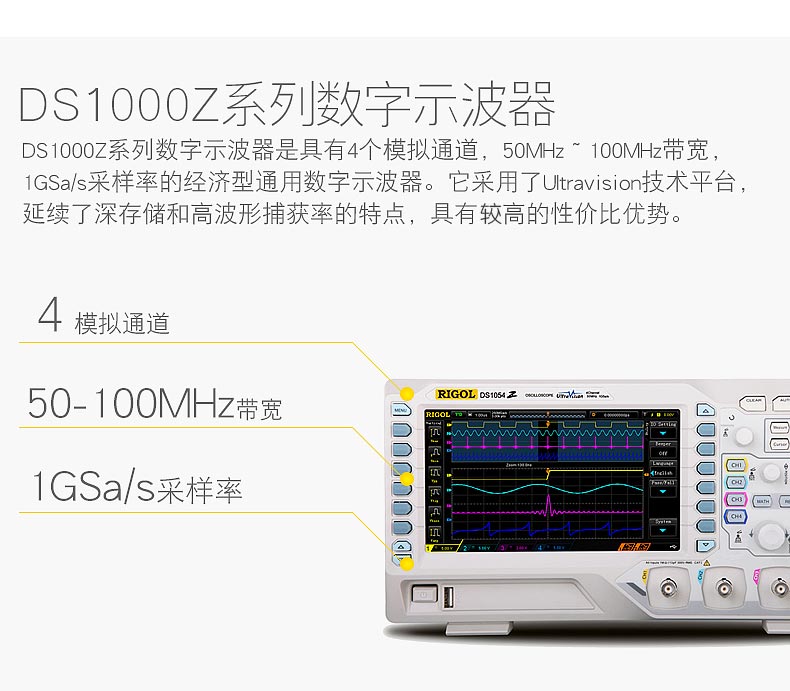

MSO/DS1000Z系列數字示波器是4通道，帶寬50MHz ~ 100MHz，采樣率高達1GSa/s，普源DS1054Z數字熒光示波器同時兼具深存儲深度和高波形捕獲率的高性能經濟型通用數字示波器。MSO1000Z還具備16個數字通道，是針對嵌入式設計和測試領域的應用而推出的高性能經濟型混合信號示波器。
產品標簽：普源ds1054z，普源ds1104z，普源ds1054z ds1202z
普源DS1054Z數字熒光示波器特點

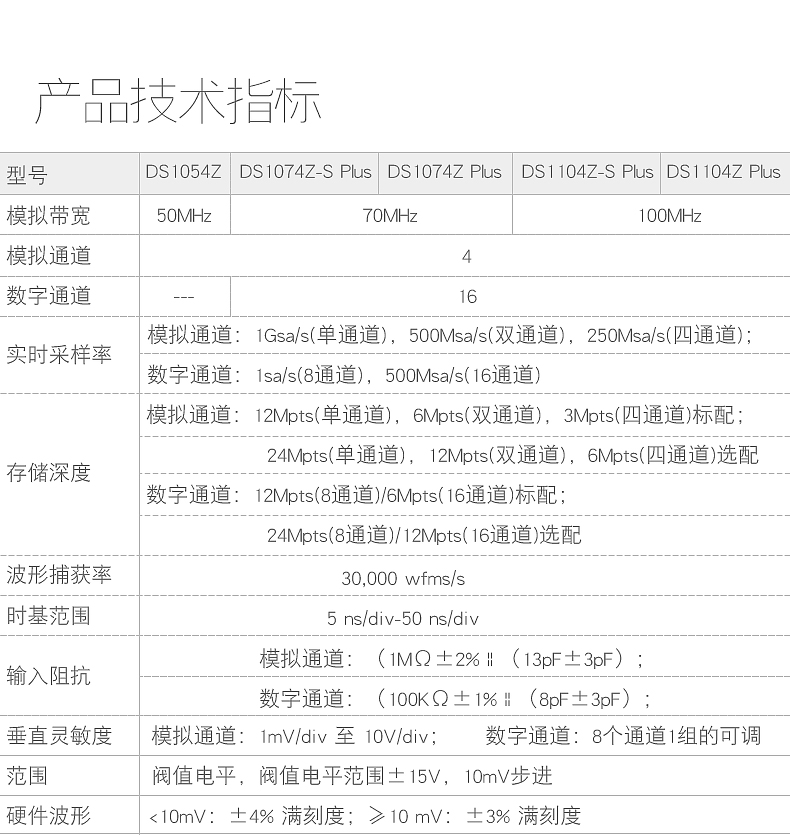

模擬通道帶寬：100MHz,70MHz,50MHz
4個模擬通道，16個數字通道（MSO）
實時采樣率達1G Sa/s

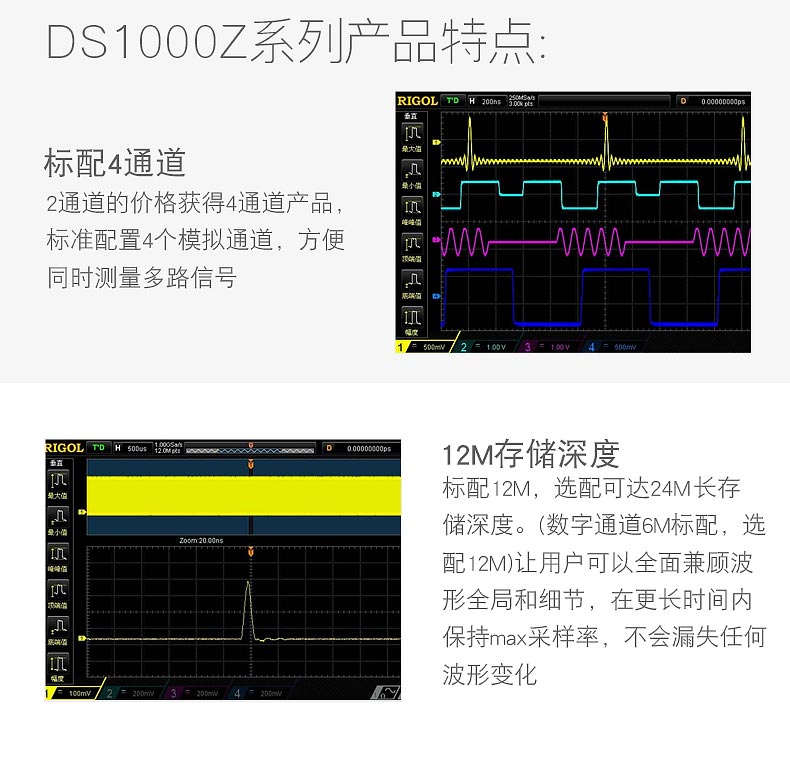

標配存儲深度達12Mpts，選配達24Mpts
波形捕獲率達30,000個波形每秒

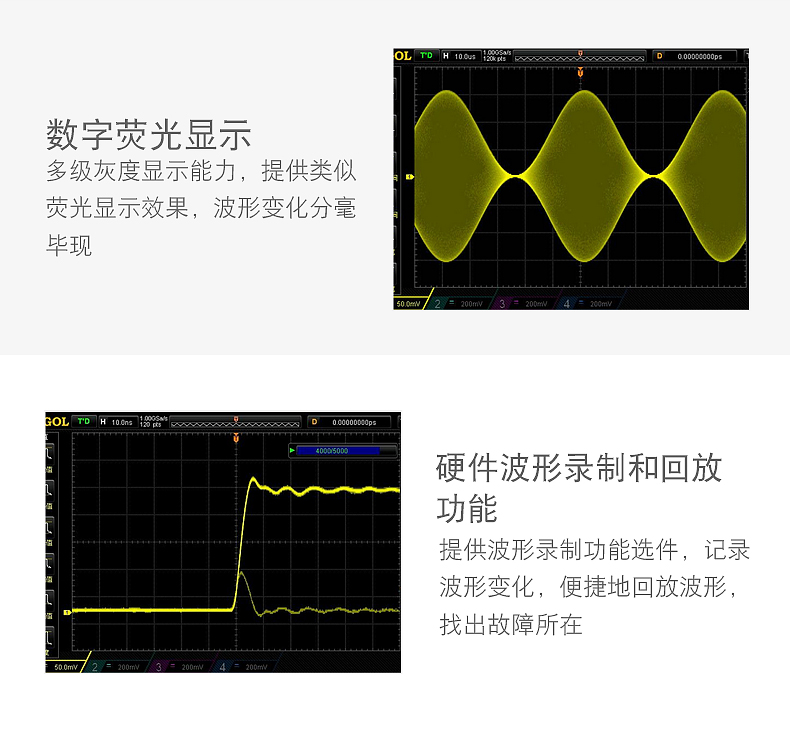

多達6萬幀的硬件實時波形不間斷錄制和回放功能（選配）

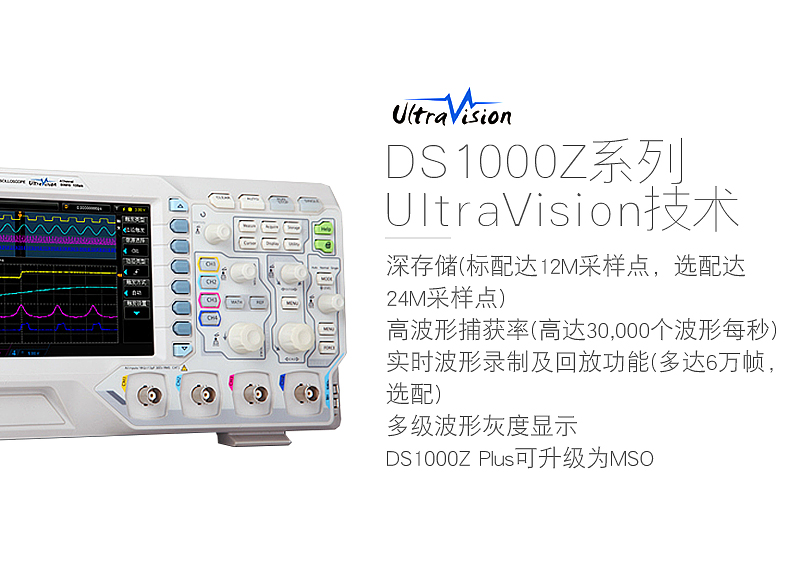

自創的UltraVision技術

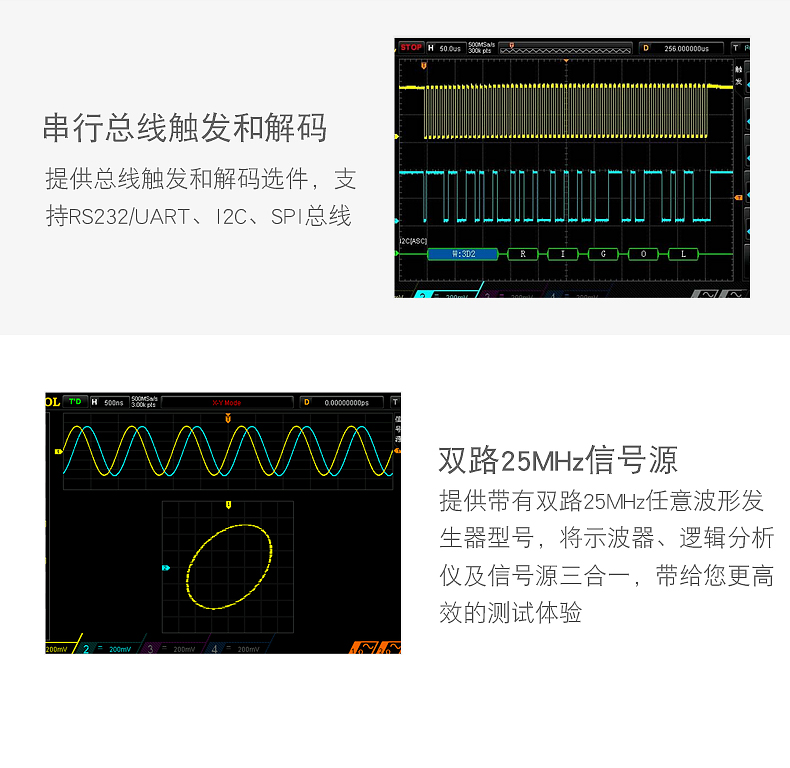

豐富的觸發和總線的解碼功能
低底噪聲，垂直檔位 1 mV/div～10 V/div
內置25MHz雙通道函數/任意波發生器（MSO/DS1000Z-S）

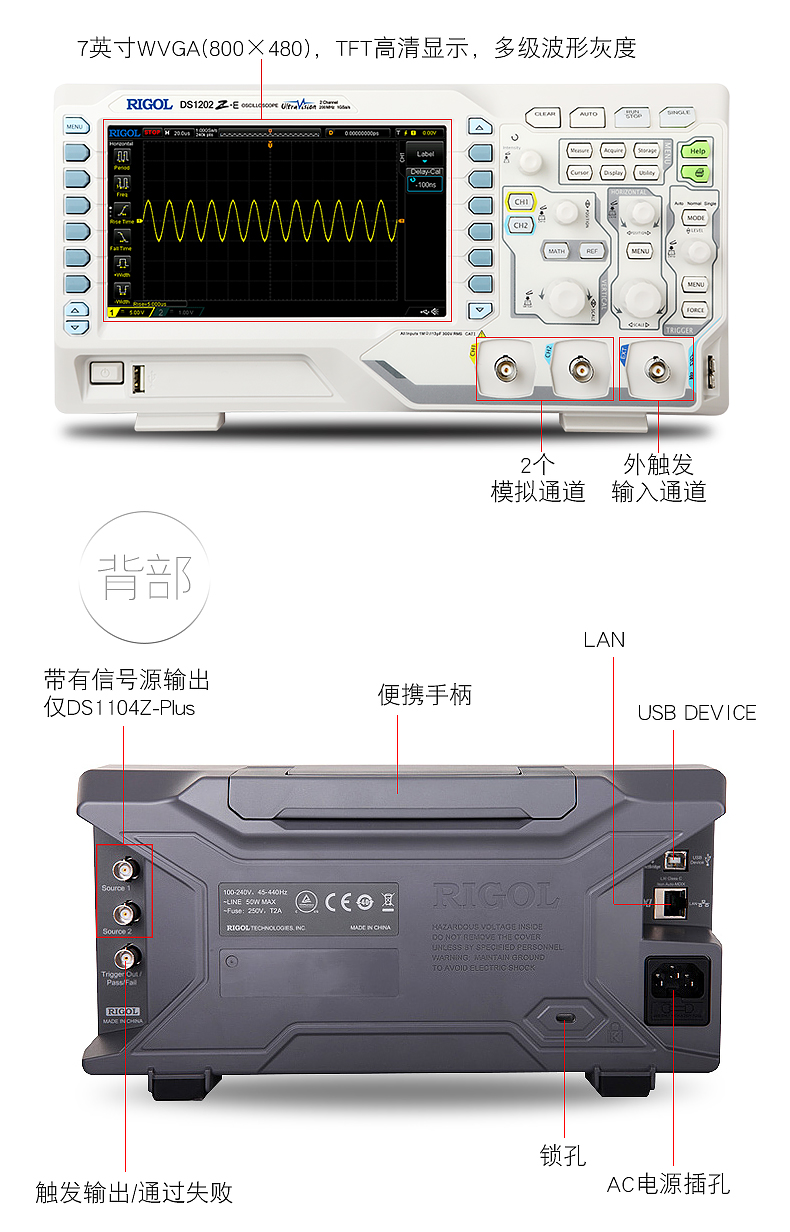

豐富的接口：USB Host&Device, LAN(LXI Core Device 2011),AUX，USB-GPIB（可選）
新穎精巧的工業設計，便捷的操作

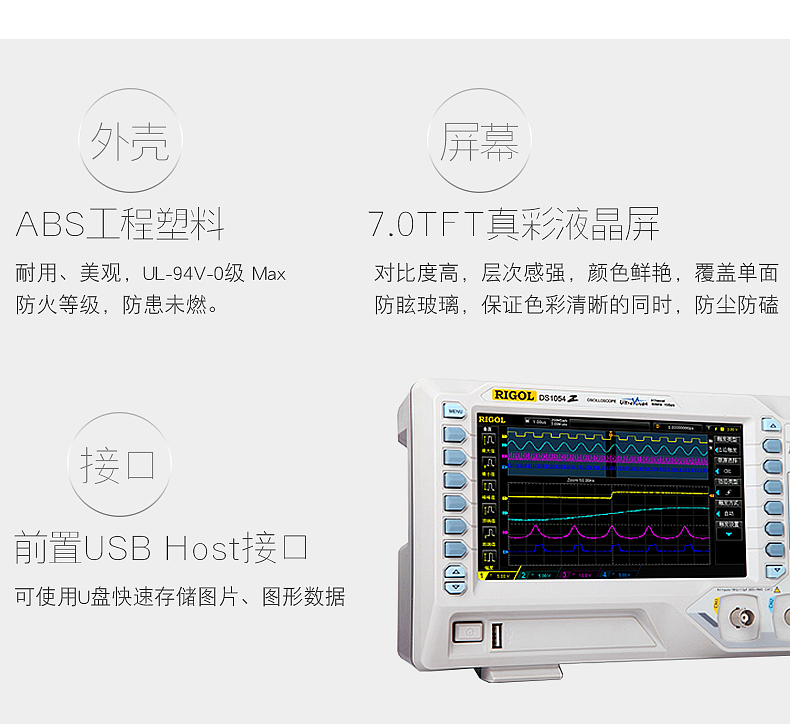

7英寸WVGA（800X480）TFT寬屏 ，多級波形灰度顯示
|

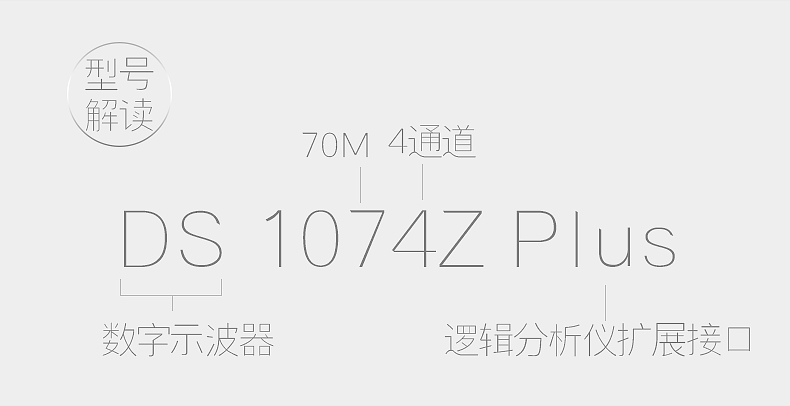

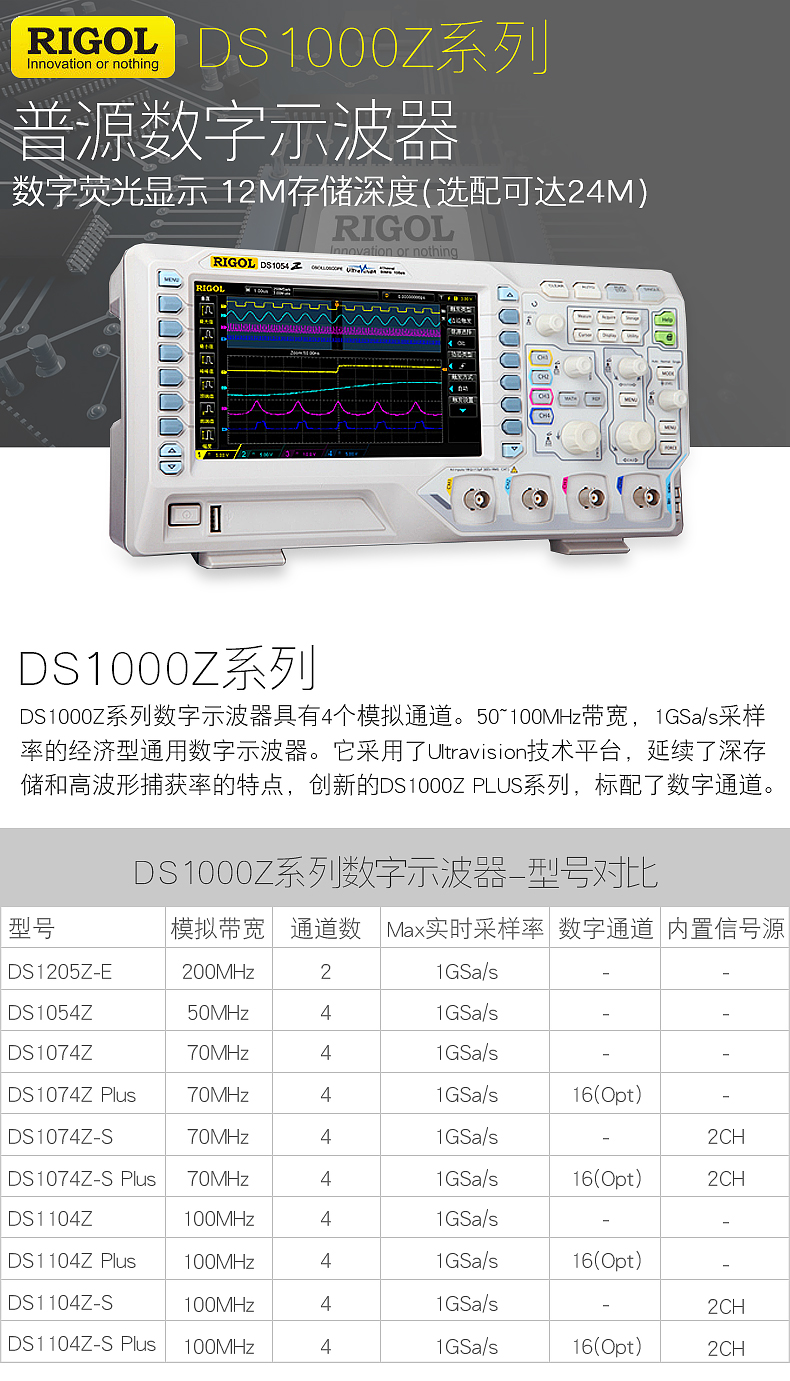

| 描述 | 訂貨號 | | 型號 | DS1054Z（50MHz，4通道） | DS1054Z |
| DS1074Z（70MHz，4通道） | DS1074Z |
| DS1074Z-S（70MHz，4通道示波器 + 25MHz,2通道信號源） | DS1074Z-S |
| MSO1074Z（70MHz，4+16通道） | MSO1074Z |
| MSO1074Z-S（70MHz，4+16通道 + 25MHz,2通道信號源） | MSO1074Z-S |
| DS1104Z（100MHz，4通道） | DS1104Z |
| DS1104Z-S（100MHz，4通道示波器 + 25MHz,2通道信號源） | DS1104Z-S |
| MSO1104Z（100MHz，4+16通道） | MSO1104Z |
| MSO1104Z-S（100MHz，4+16通道 + 25MHz,2通道信號源） | MSO1104Z-S | | 標配附件 | 符合所在國標準的電源線 | - |
| USB數據線 | CB-USBA-USBB-FF-150 |
| 4套無源探頭（150 MHz帶寬） | RP2200 |
| 1 套邏輯分析探頭(僅MSO) | RPL1116 |
| 快速指南 | - |
| 資源光盤（含用戶手冊和應用軟件） | - | | 選配附件 | 機架安裝套件 | RM-DS1000Z | | 深存儲選件 | 模擬通道和數字通道（MSO）可升級至zui大 24Mpts存儲深度 | MEM-DS1000Z | | 波形錄制選件 | 該選件提供了波形錄制、回放功能 | REC-DS1000Z | | 高級觸發選件 | 該該選件包括 RS232/UART 觸發、I2C 觸發、SPI 觸發、欠幅觸發、超幅觸發、第 N 邊沿觸發、 延遲觸發、超時觸發和建立保持觸發 | AT-DS1000Z | | 串行協議分析選件 | 該選件包括 RS232/UART 解碼、I2C 和 SPI 觸發和解碼功能 | SA-DS1000Z | | 信號源選件 | 該選件包括內置的雙通道函數/任意波形發生器，采樣率為200MSa/s，正弦波頻率為25MHz。 |
|
|
