詳情參數

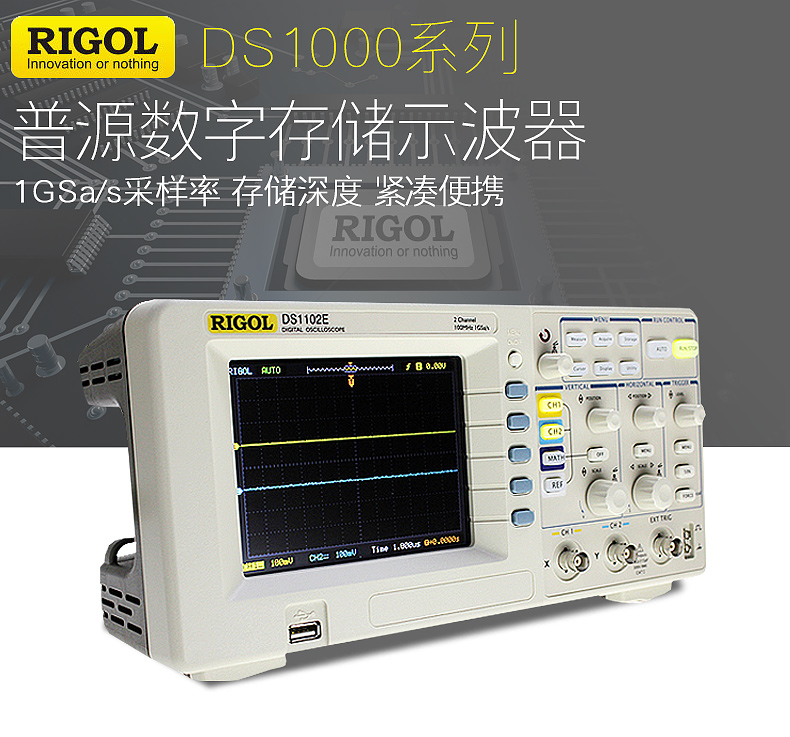

普源DS1102E示波器特性 ：
1. 提供高達 1GSa/s的實時采樣速率，50 GSa/s 的等效采樣率；保證有效捕獲實時瞬態信號， 同時可觀察重復信號的微妙細節
2. 波形刷新率高達2000 wfms/s
3. 超薄設計，體積小巧，大大減小桌面占用面積
4. 64 k色 TFT彩色液晶顯示

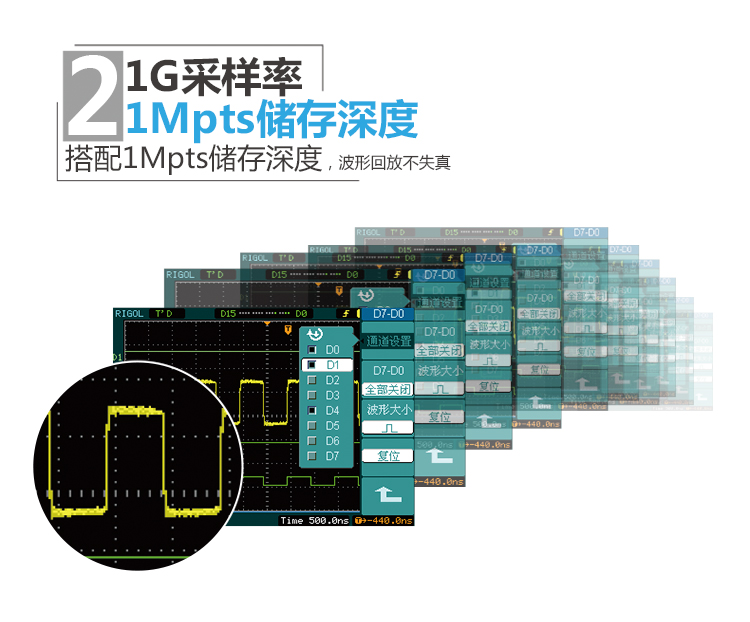

5. 存儲深度：10 kpts（單通道），5 kpts（雙通道）
6. 豐富的觸發功能：邊沿、視頻、脈寬、斜率、交替等

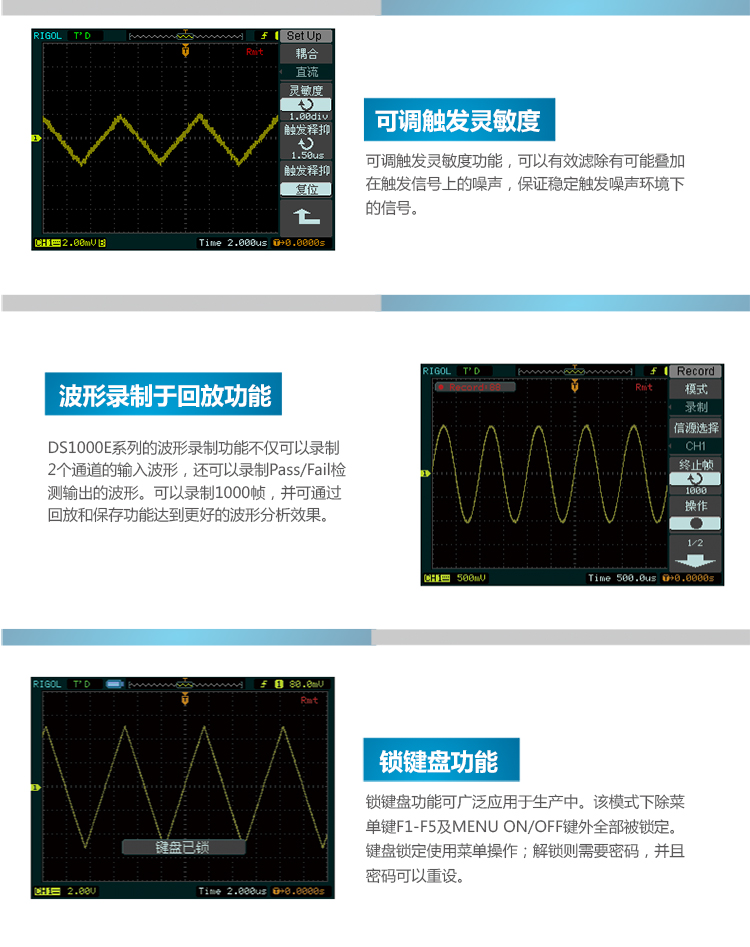

7. 可調觸發靈敏度：防止對疊加在觸發信號上的噪聲誤觸發

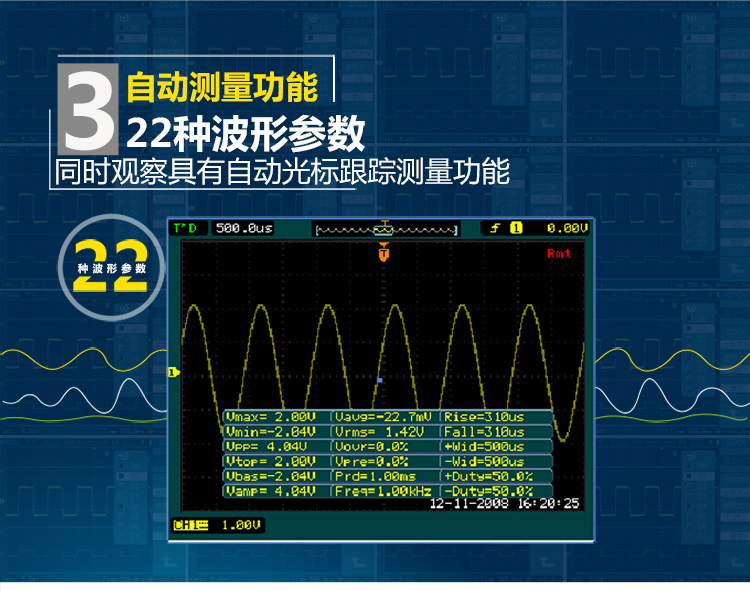

8. 20種自動測量功能

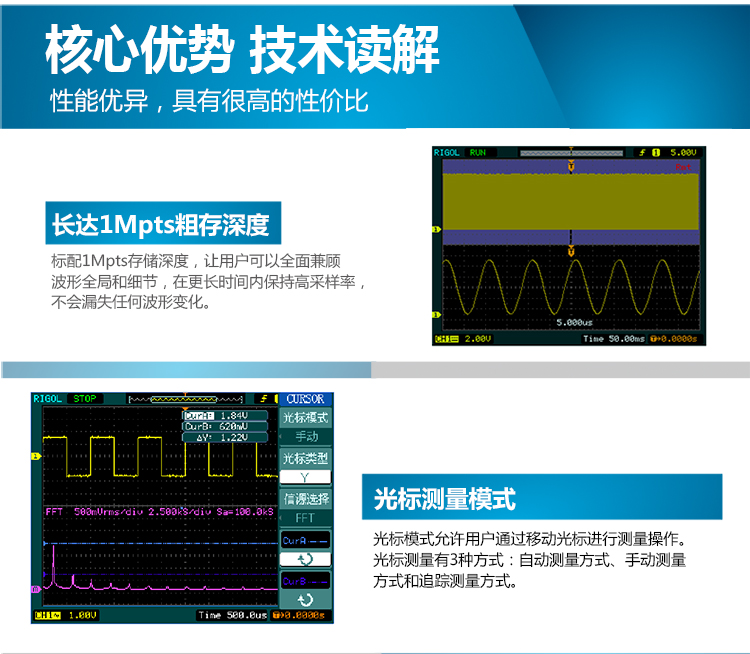

9. 光標測量包括手動模式、追蹤模式和自動測量模式
10. 10組波形、10組設置存儲、位圖存儲、CSV存儲
11. 加、減、乘、FFT、反相等多種波形運算功能
12. 獨特的數字濾波器和波形錄制功能
13. 內置硬件頻率計
14. 雙通道 外觸發，根據帶寬的不同分成了300 MHz，200 MHz，100 MHz，60 MHz等多種型號
15. 標準配置接口：USB Device，RS-232；USB Host，支持U盤和USB接口打印機
16. 標配 “通過/失敗” 檢測功能：采用“光電隔離”方式，有效避免電磁干擾
17. 多種語言用戶界面，嵌入式幫助系統
18. 配備功能強大的上位機測控軟件：UltraScope

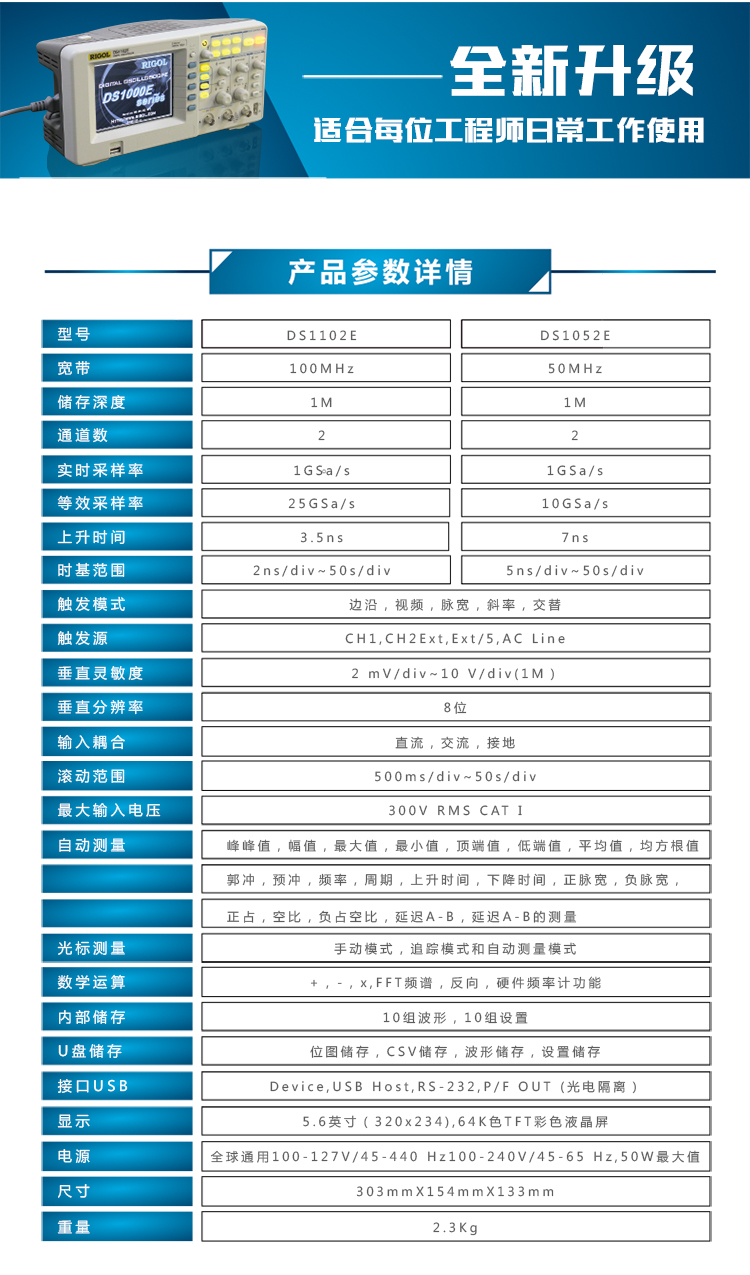

普源DS1102E示波器參數規格
設備型號 | DS1052E | DS1102E |
帶寬 | 50MHz | 100 MHz |
通道 | 雙通道 外觸發 邏輯分析儀 |
實時采樣率 | 1GSa/s（單通道） |
門限類型（邏輯分析儀） | TTL = 1.4 V, CMOS = 2.5 V, ECL = - 1.3 V, USER = - 8.0 V ～ 8.0 V |
李沙育圖形 | 帶寬 | 50 MHz | 100 MHz |
相位差 | ± 3° |
觸發模式 | 邊沿、視頻、脈寬、斜率、交替、碼型和持續時間觸發 |
觸發源 | CH1，CH2，Ext，Ext/5，AC Line，D0 ～ D15 |
相同參數 |
輸入阻抗 | 1 MΩ|| 15 pF |
時基精度 | 50ppm |
垂直靈敏度 | 2 mV/div ～ 5 V/div |
垂直分辨率 | 8 bits |
輸入耦合 | 直流、交流、接地 |
zui大輸入電壓 | All Input 1MΩ||15pF 400V Max CATII |
滾動范圍 | 500 ms/div ～ 50 s/div |
自動測量 | 峰峰值、幅值、*大值、*小值、頂端值、底端值、平均值、均方根值、過沖、預沖、頻率、周期、上升時間、下降時間、正脈寬、負脈寬、正占空比、負占空比、延遲1→2 、延遲1→2 的測量 |
光標測量 | 手動模式、追蹤模式和自動測量模式 |
數學運算 | ＋，－，×，FFT |
內部存儲 | 10組波形、10組設置 |
U盤存儲 | 位圖存儲、CSV存儲、波形設置 |
接口 | USB Device，USB Host，RS-232，P/F Out （Isolated） |
顯示 | 64 k色TFT彩色液晶，320 x 234分辨率 |
電源 | AC 100 – 240 V ， 50 VA zui大值 |
重量 | 2.3 kg |
