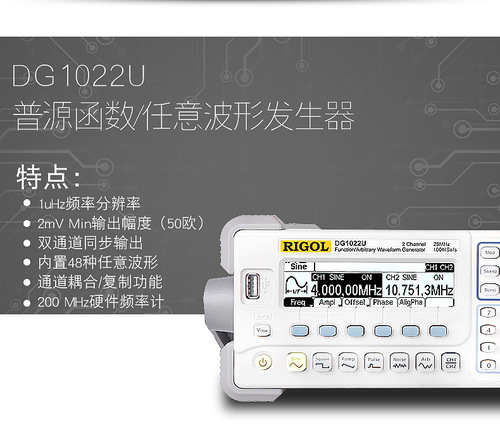

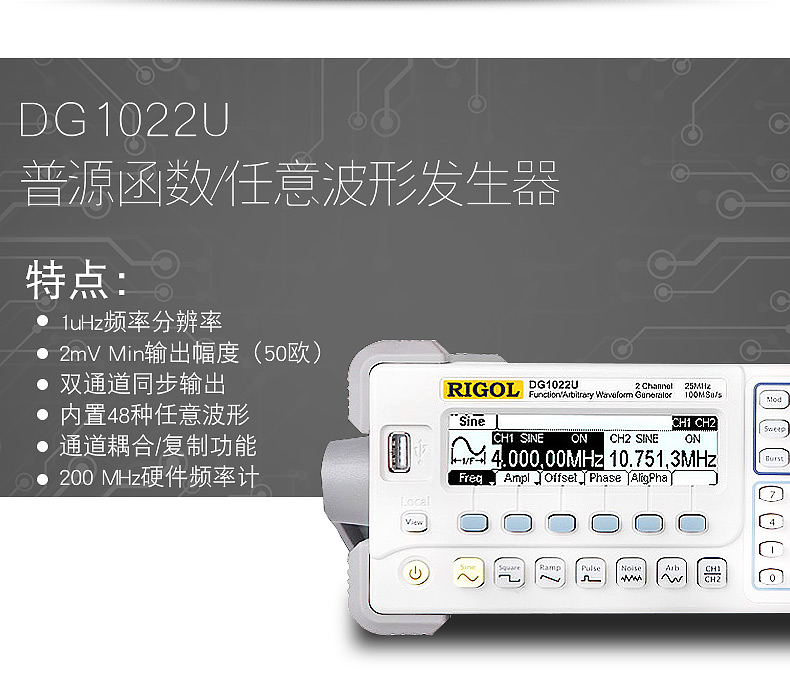

普源dg1022任意波形函數信號發生器
特點
采用DDS技術，雙通道輸出，100 MSa/s采樣率，14 bits垂直分辨率
輸出5 種標準波形，內置48 種任意波形

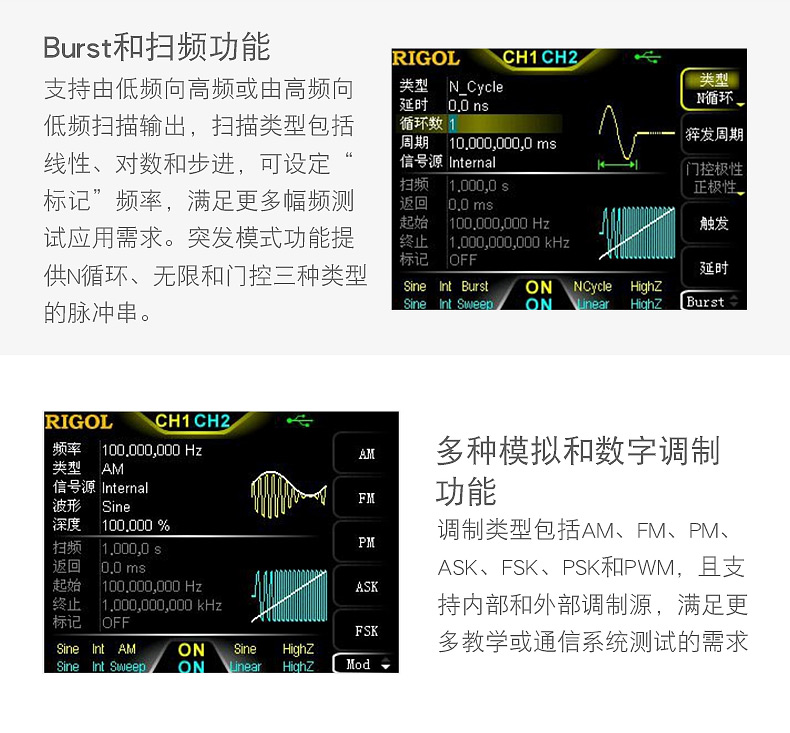

豐富的調制功能：AM、FM、PM、FSK，以及輸出線性/對數掃描和脈沖串波形

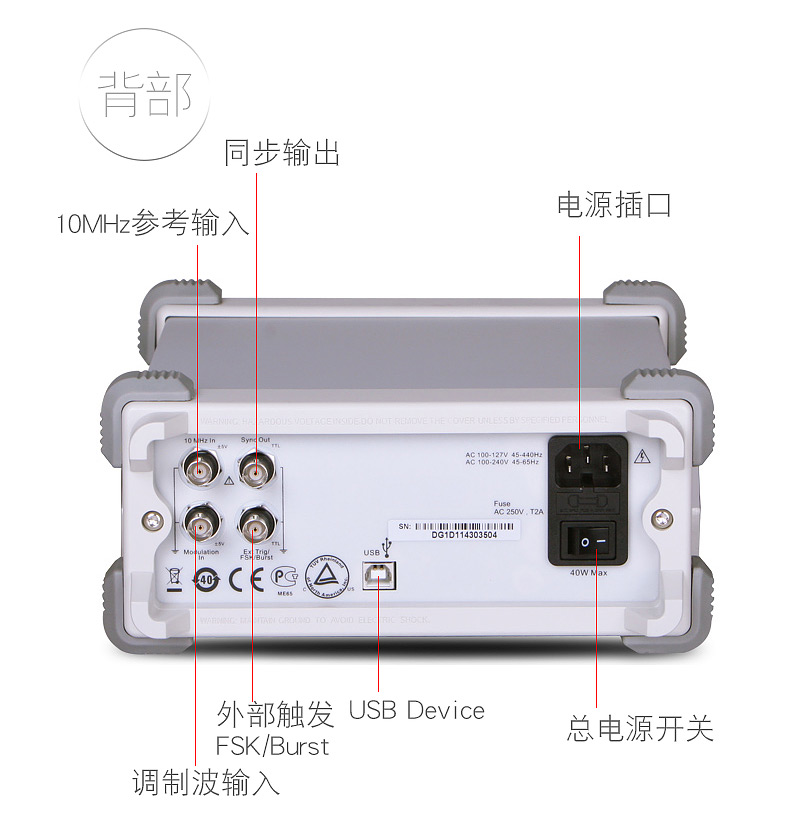

豐富輸入輸出：波形輸出，同步信號輸出，外接調制源，外接基準10 MHz時鐘源，外觸發輸入
信號發生器獨特的通道耦合和通道復制功能

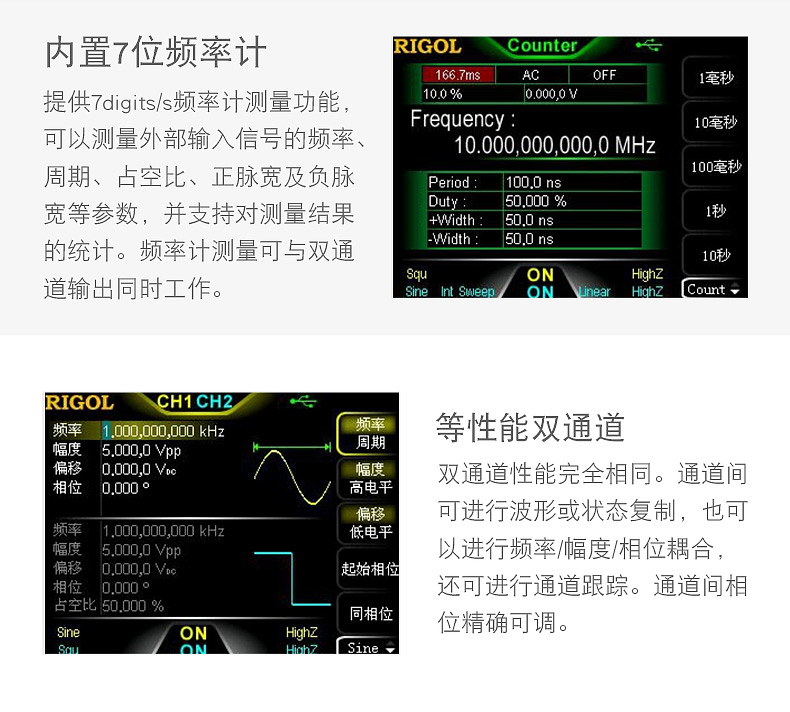

內置高精度、寬頻帶頻率計，可測量范圍：100 mHz ~ 200 MHz（單通道）
標準配置接口：USB Device，USB Host，支持U盤存儲
可與DS1000系列數字示波器無縫互連
配置功能強大的任意波編輯軟件UltraWave
支持遠程命令控制
多種顯示模式
清晰的圖形化界面
支持中英文菜單及輸入法
按鍵幫助，方便信息獲取
文件管理（支持U盤和本地存儲）
普源dg1022任意波形函數信號發生器技術參數
型號 | DG1022 |
輸出頻率 | 20 MHz |
輸出通道數 | 2 |
采樣率 | 100 MSa/s |
任意波長度 | CH1 | 2 pts – 4kpts |
CH2 | 2pts – 1kpts |
頻率分辨率 | 1 μHz |
幅度范圍 | CH1 | 2 mVpp ~ 10 Vpp（50 Ω），4 mV ~ 20 Vpp（高阻） |
CH2 | 2 mVpp ~ 3 Vpp（50 Ω），4 mV ~ 6 Vpp（高阻） |
垂直分辨率 | CH1 | 14 bits |
CH2 | 10 bits |
標配接口 | USB Host & Device |
