DK960電渦流位移傳感器

訂貨請聯系客服人員確認技術規格要求

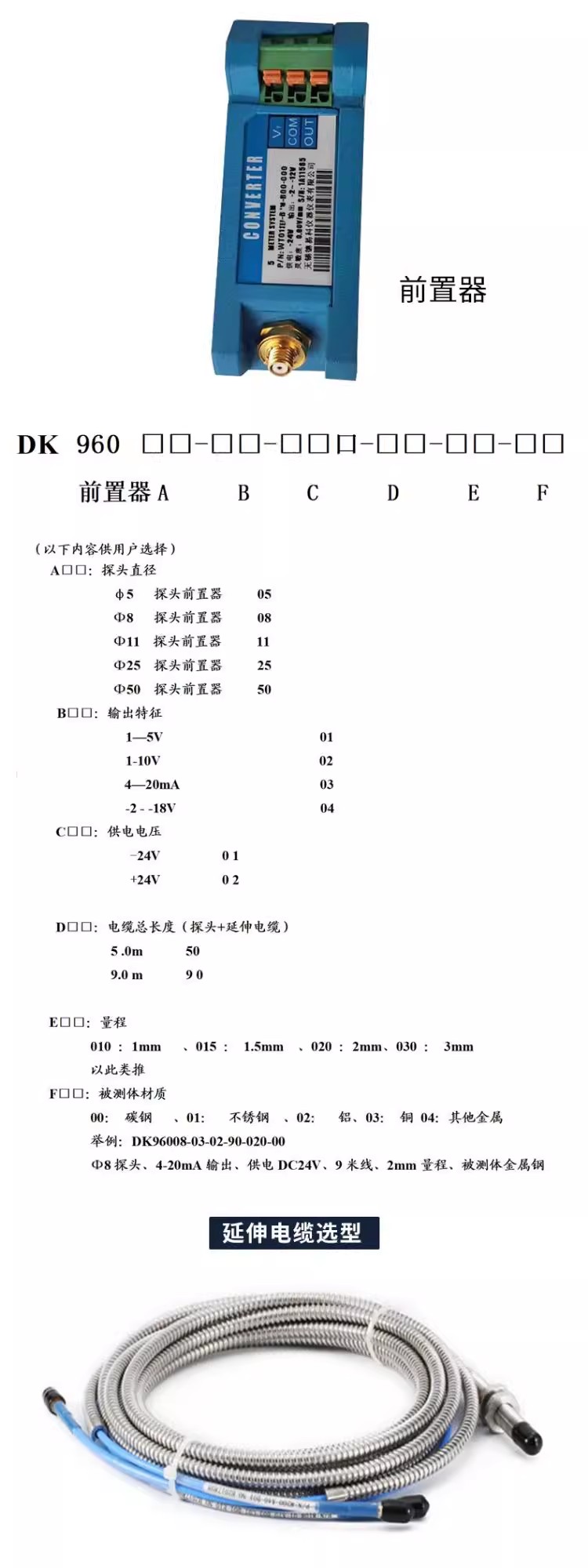

前置器（輸出信號、量程、被測金屬材質）

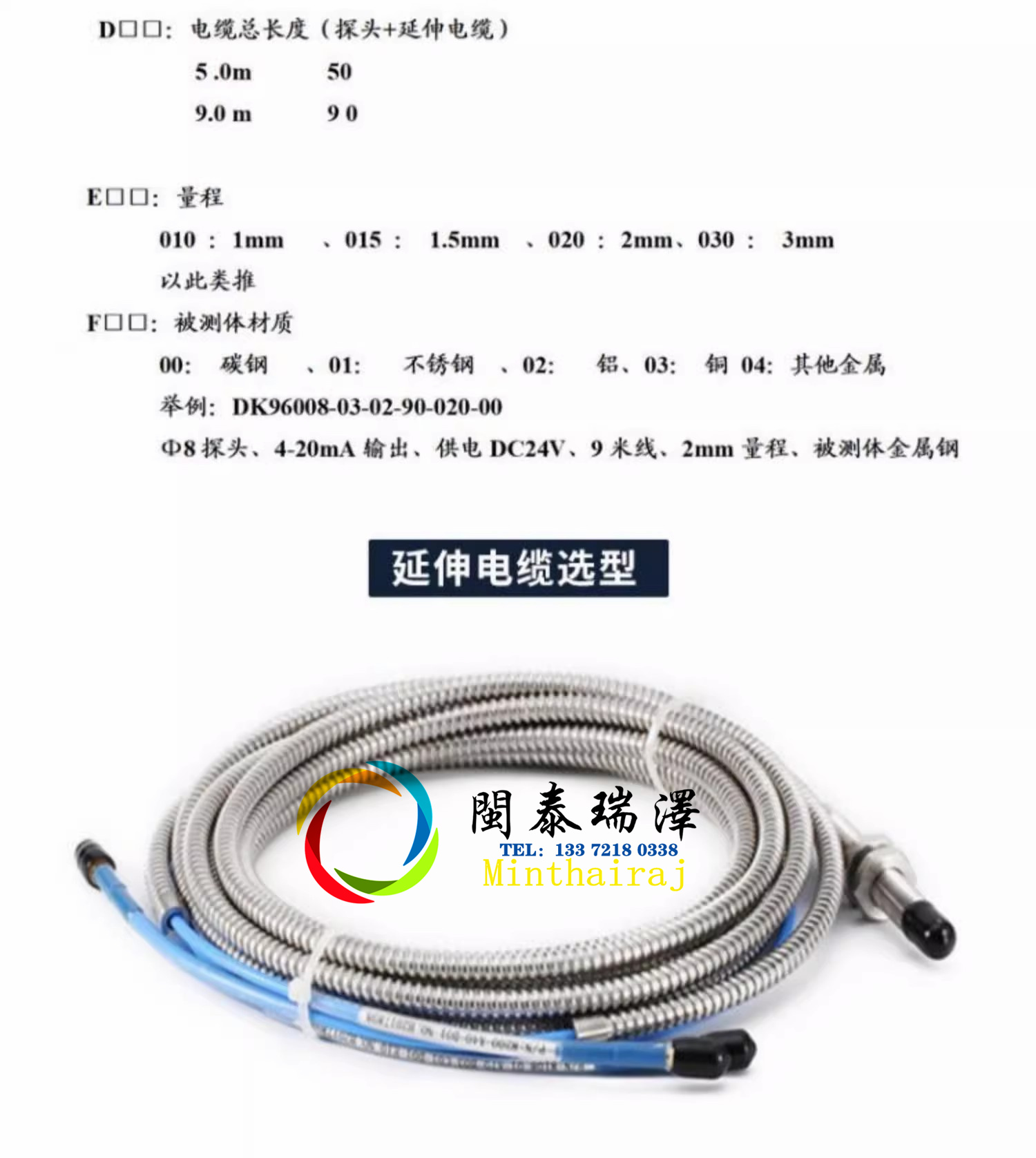

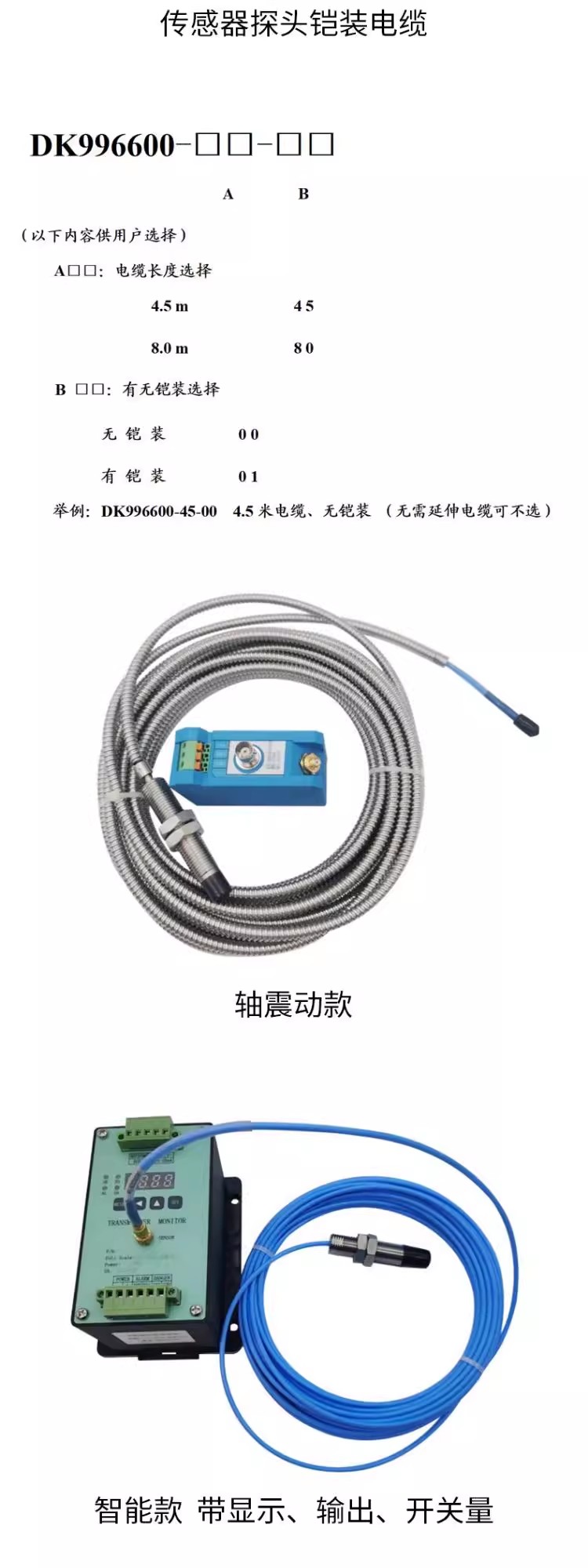

延伸電纜長度

探頭（螺紋規格、殼體長度、電纜長度）

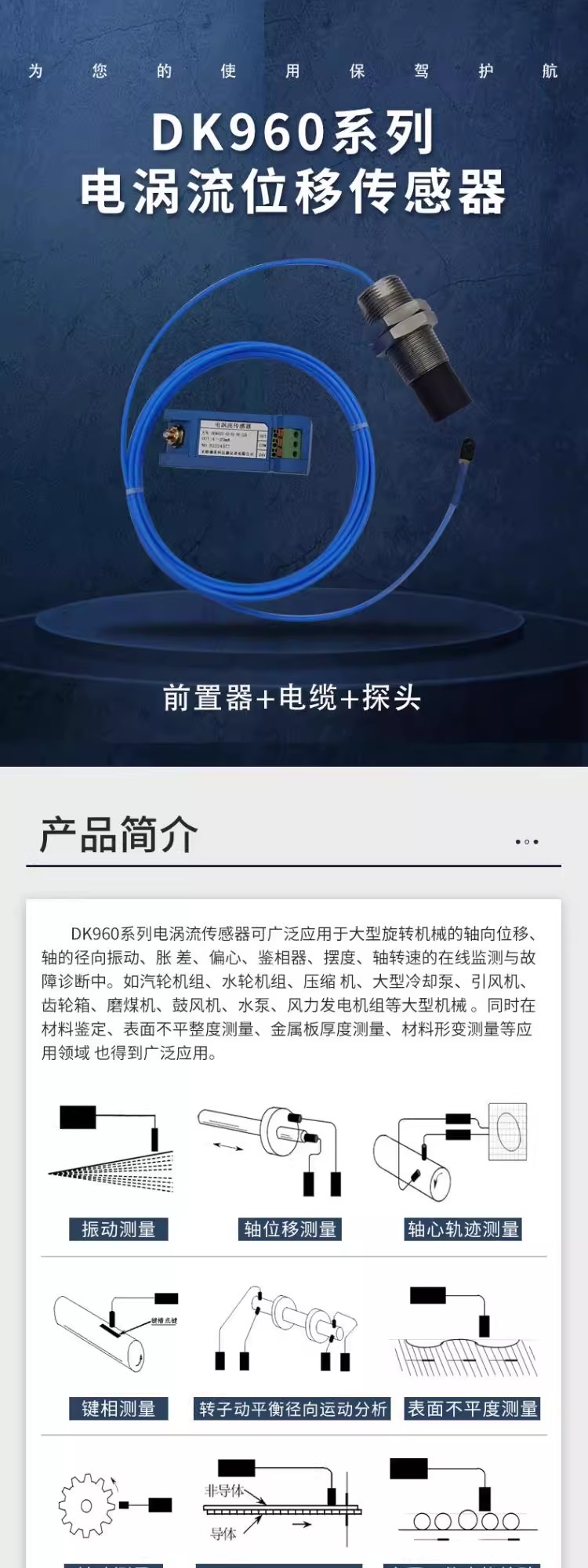

DK960系列電渦流位移傳感器（前置器+電纜+探頭）

產品簡介

       DK960電渦流傳感器能靜態和動態地非接觸、高線性度、高分辨力地測量被測金屬導體距探頭表面距離。它是一種非接觸的線性化計量工具。電渦流傳感器能準確測量被測體（必須是金屬導體）與探頭端面之間靜態和動態的相對位移變化。在高速旋轉機械和往復式運動機械狀態分析，振動研究、分析測量中，對非接觸的高精度振動、位移信號，能連續準確地采集到轉子振動狀態的多種參數。如軸的徑向振動、振幅以及軸向位置。電渦流傳感器以其長期工作可靠性好、測量范圍寬、靈敏度高、分辨率高等優點，在大型旋轉機械狀態的在線監測與故障診斷中得到廣泛應用。

       電渦流傳感器的原理是，通過電渦流效應的原理，準確測量被測體(必須是金屬導體)與探頭端面的相對位置，其特點是長期工作可靠性好、靈敏度高、抗干擾能力強、非接觸測量、響應速度快、不受油水等介質的影響，常被用于對大型旋轉機械的軸位移、軸振動、軸轉速等參數進行長期實時監測，可以分析出設備的工作狀況和故障原因，有效地對設備進行保護及預維修。

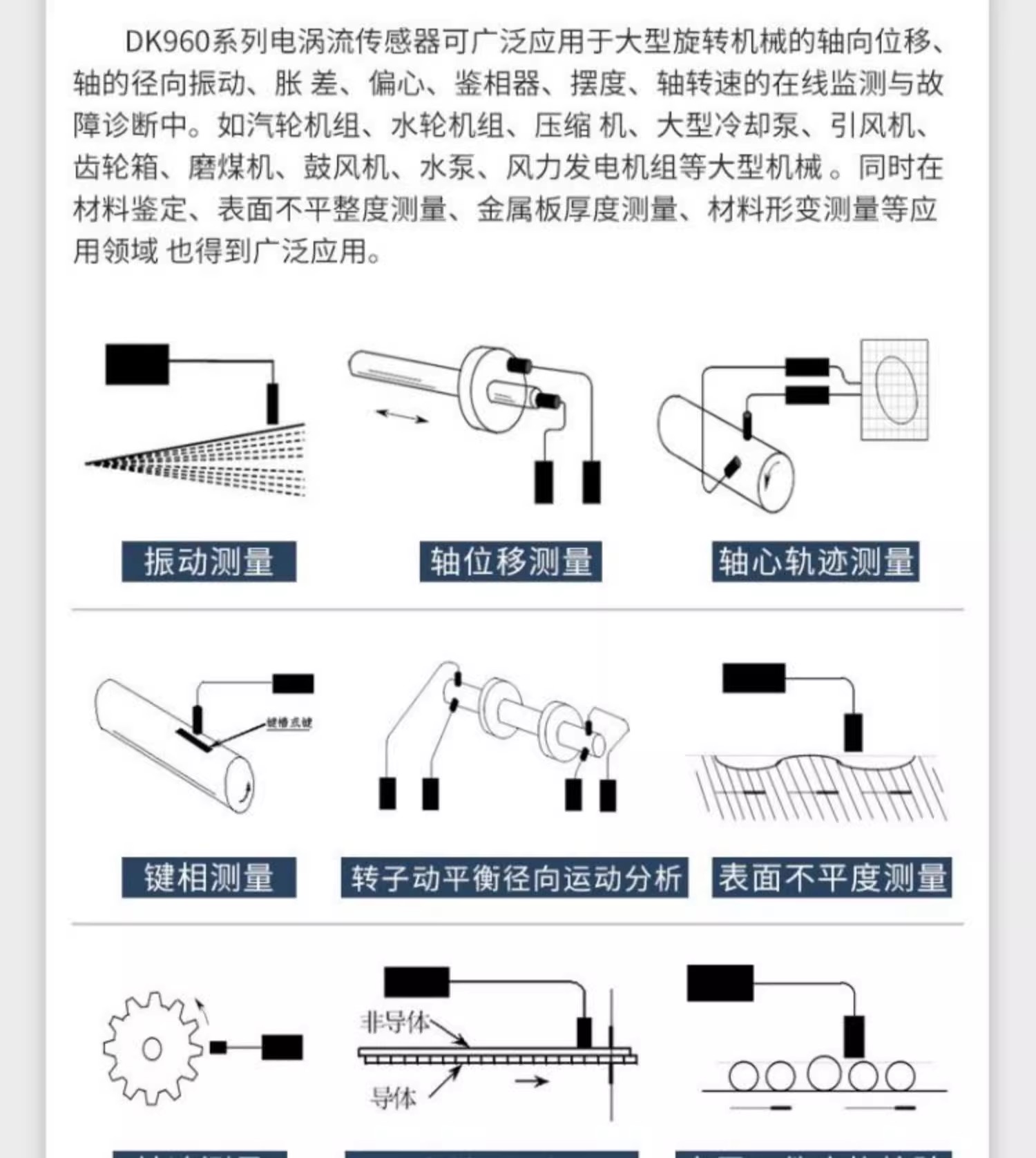

       DK960電渦流傳感器可廣泛應用于大型旋轉機械的軸向位移、軸的徑向振動、脹差、偏心、鑒相器、擺度、軸轉速的在線監測與故障診斷中。如汽輪機組、水輪機組、壓縮機、大型冷卻泵、引風機、齒輪箱、磨煤機、鼓風機、水泵、風力發電機組等大型機械。同時在材料鑒定、表面不平整度測量、金屬板厚度測量、材料形變測量等應用領域也得到廣泛應用。

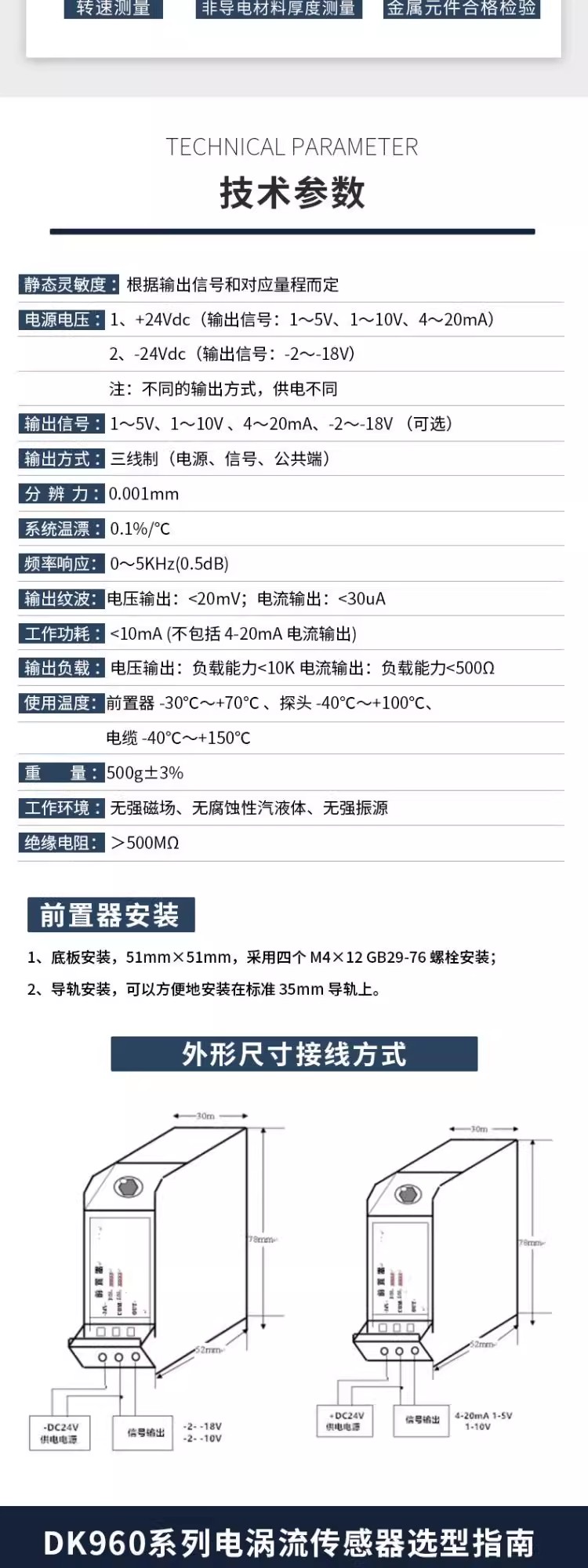

DK960電渦流傳感器技術參數

靜態靈敏度：根據輸出信號和對應量程而定

電源電壓：1、+24Vdc（輸出信號：1~5V、1~10V、4~20mA）2、-24Vdc（輸出信號：-2～-18V）注：不同的輸出方式，供電不同

輸出信號：1～5V、1～10V、4～20mA、-2～-18V（可選）

輸出方式：三線制（電源、信號、公共端）

分辨力：0.001mm

系統溫漂：0.1%/°℃

頻率響應：0～5KHz(0.5dB)

輸出紋波：電壓輸出：<20mV；電流輸出：<30uA

工作功耗：<10mA（不包括4-20mA電流輸出）

輸出負載：電壓輸出：負載能力<10K

電流輸出：負載能力<500Q

使用溫度：前置器-30℃～+70℃、探頭-40℃～+100℃、

電纜-40℃～+150℃

重量：500g土3%

工作環境：無強磁場、無腐蝕性汽液體、無強振源

絕緣電阻：>500MQ

1、線性量程、線性范圍、線性中點、非線性誤差、最小被測面

前置器安裝

1、底板安裝，51mm×51mm，采用四個M4×12GB29-76螺栓安裝；

2、導軌安裝，可以方便地安裝在標準35mm導軌上。外形尺寸接線方式+DC24V4-20mA 1-5V信號輸出供電電源-DC24V-2--18V1-10V信號輸出供電電源-2--10V

選型注意事項：

a.探頭直徑選擇

b.螺紋規格選擇

D無螺紋長選擇以10mm為單位最小無螺紋長0mm，**無螺紋長250mm ，遞增量10mm

探頭的無螺紋部分是為了方便安裝：采用螺孔安裝時,適當長度的無螺紋部分可以減少需要旋入螺孔的長度。

E 殼體長度選擇以10mm為單位最小殼體長度20mm ，**殼體長度250mm ，遞增量10mm

探頭殼體長度取決于安裝位置與被測面的距離。

F 電纜長度選擇0.5m、 5.0m、1.0m 、9.0m

電纜長度選擇應考慮被測面與前置器安裝位置之間的距離。采用螺孔安裝時，建議選擇05(0.5m)、10(1.0m)，易于保證旋動探頭時，探頭電纜與探頭能一起轉動，不易扭斷電纜，而且需選用延伸電纜，延伸電纜長度與探頭總長之和為5m或9m。在機器內部安裝探頭，選擇探頭總長應保證電纜接頭能處于機器外部，以防機器內部的機油污染接頭。

鎧裝選擇“K”表示電纜帶鎧裝，無“K”表示電纜不帶鎧裝如果探頭電纜無管道保護，建議選擇鎧裝探頭，以使探頭電纜不易被損壞。

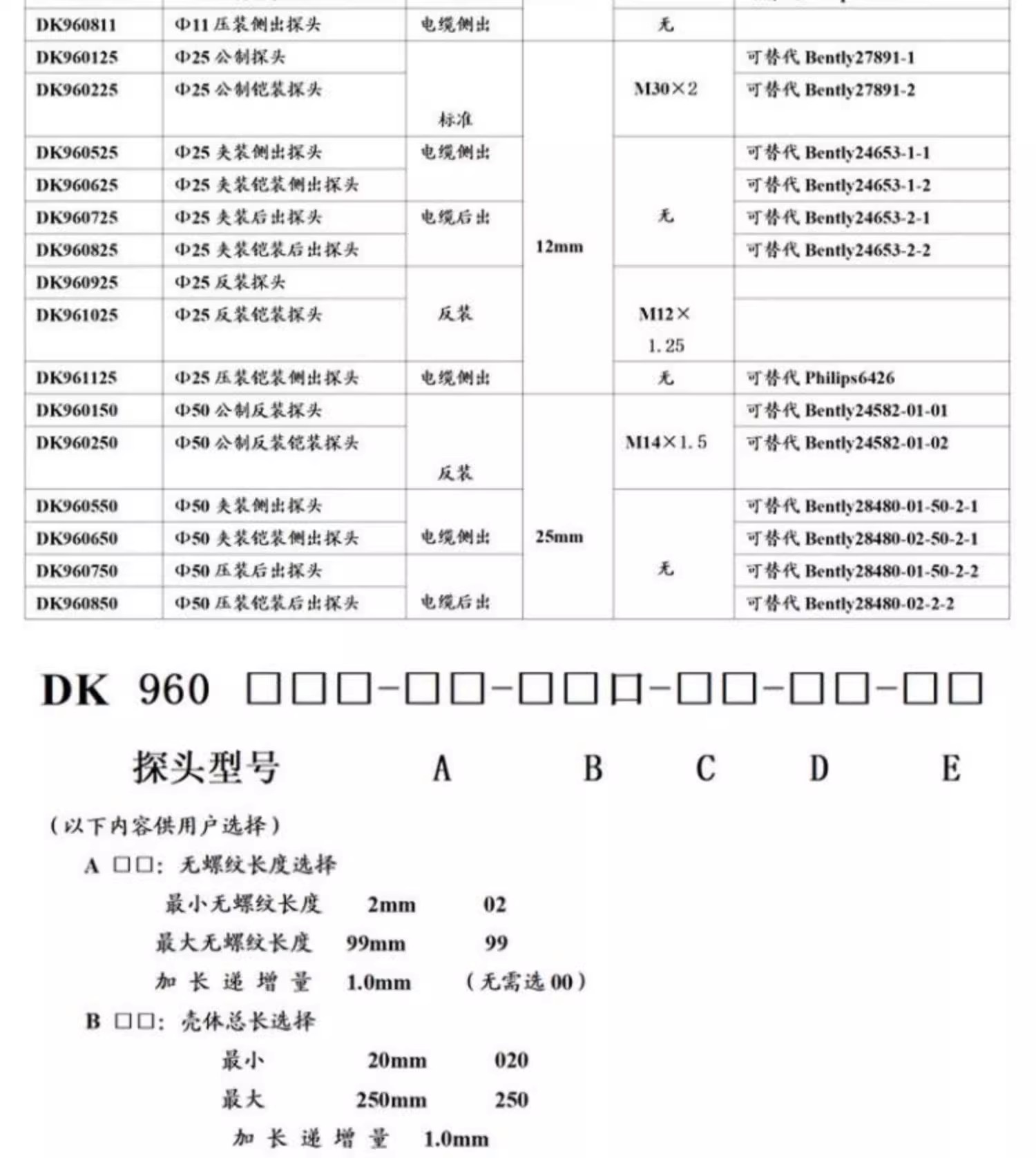

DK960系列電渦流傳感器選型指南

探頭型號   名稱      安裝方式 量程     螺紋 說明

DK960105 φ5公制探頭 螺紋M8×1 標準安裝 量程1mm

DK960205 φ5公制鎧裝探頭 螺紋M8×1 量程1mm 標準安裝   量程1mm

DK960505 φ5公制探頭 螺紋M8×1 反裝 量程1mm可替代Bently330205

DK960108 φ8公制探頭 螺紋M10×1 量程2mm 標準安裝 可替代Bently330104.22810

DK960208 φ8公制鎧裝探頭 螺紋M10×1 量程2mm 標準安裝 可替代Bently330106

DK960508 φ8公制探頭 螺紋M10×1 反裝 量程2mm 可替代Bently26179

DK960111 φ11公制探頭 螺紋M18×1.5 標準安裝 量程4mm可替代Bently26180

DK960711 φ11公制鎧裝探頭 螺紋M18×1.5 標準安裝 量程4mm 可替代philips6424/01

DK960811 φ11壓裝側出探頭 電纜測出安裝 無螺紋

DK960125 φ25公制探頭 標準安裝 量程12mm 螺紋M30×2 可替代Bently27891-1

DK960225 φ25公制鎧裝探頭 標準安裝 量程12mm 螺紋M30×2 可替代Bently27891-2

DK960525 φ25夾裝側出探頭 電纜側出安裝 量程12mm 無螺紋 可替代Bently24653-1-1

DK960625 φ25夾裝鎧裝側出探頭 電纜側出安裝 量程12mm 無螺紋 可替代Bently24653-1-2

DK960725 φ25夾裝后出探頭 電纜后出安裝 量程12mm 無螺紋無可替代Bently24653-2-1

DK960825 φ25夾裝鎧裝后出探頭 電纜后出安裝 量程12mm 無螺紋 可替代 Bently24653-2-2

DK960925 φ25反裝探頭 反裝 量程12mm 螺紋M12×1.25

DK961025 φ25反裝鎧裝探頭 反裝 量程12mm 螺紋M12×1.25

DK961125 φ25夾裝鎧裝側出探頭 電纜側出安裝 量程12mm 無螺紋 可替代Philips6426

DK960150 φ50公制反裝探頭 量程25mm 螺紋M14×1.5 可替代Bently24582-01-01

DK960250 φ50公制反裝鉈裝探頭 量程25mm 螺紋M14×1.5 可替代Bently24582-01-02

DK960550 φ50夾裝側出探頭 電纜側出安裝 量程25mm 無螺紋 可替代Bently28480-01-50-2-1

DK960650 φ50夾裝鎧裝側出探頭 電纜側出安裝 量程25mm 無螺紋 可替代Bently28480-02-50-2-1

DK960750 φ50壓裝后出探頭 電纜后出 無螺紋 量程25mm 可替代Bently28480-01-50-2-2

DK960850 φ50壓裝鎧裝后出探頭 電纜后出 無螺紋 量程25mm 可替代Bently28480-02-2-2

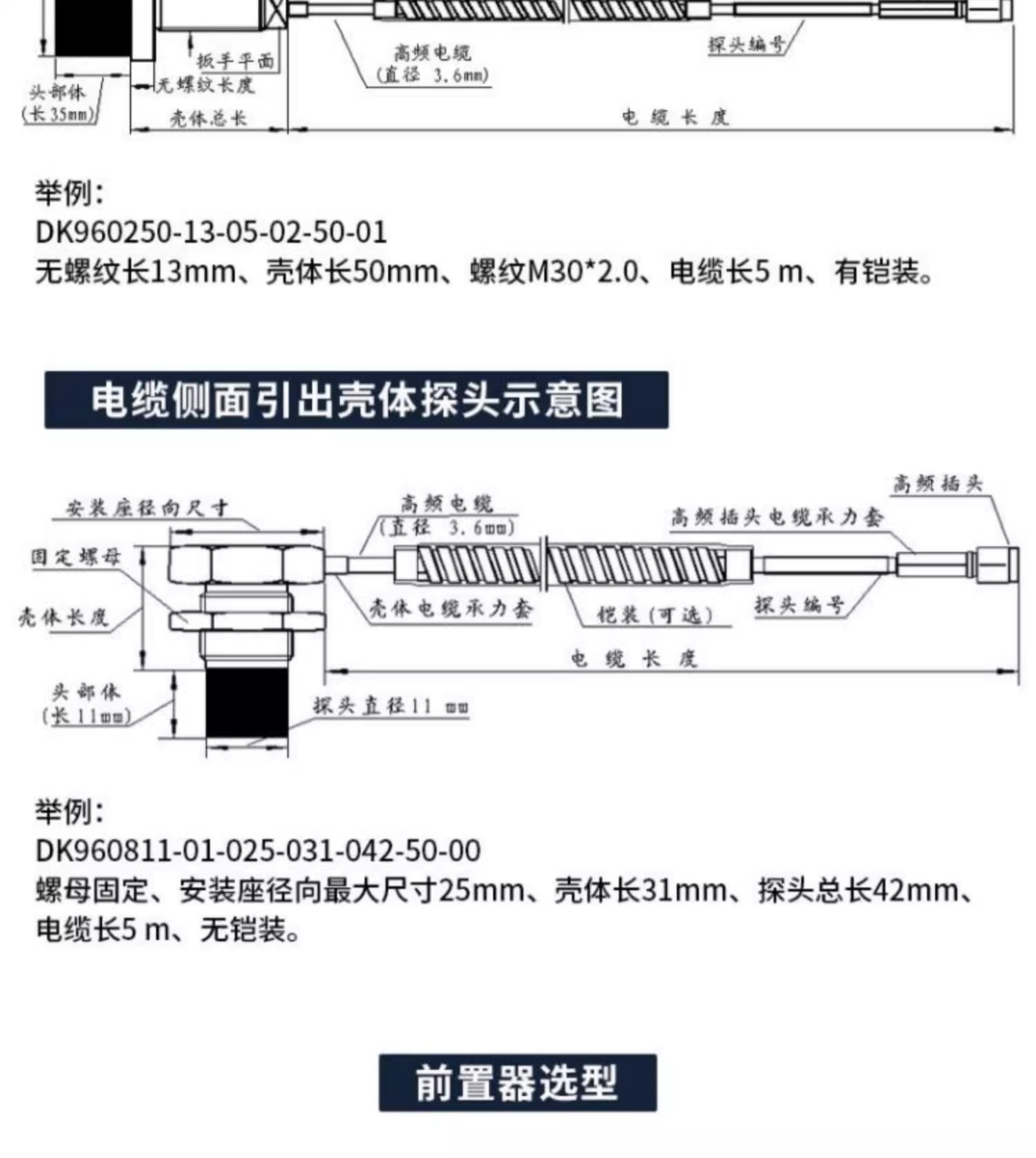

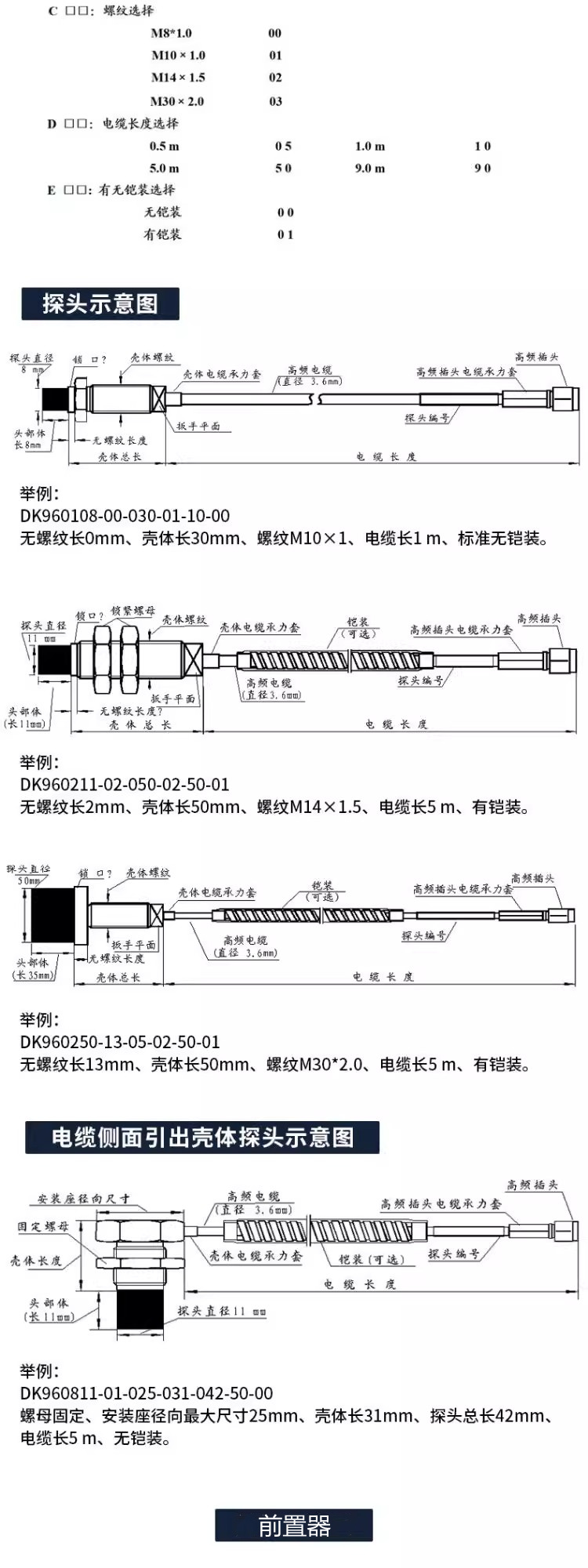

DK960探頭型號CABDE（以下內容供用戶選擇)

A口口：無螺紋長度選擇、最小無螺紋長度2mm02、**無螺紋長度99mm99、加長遞增量1.0mm（無需選00）

B囗口：殼體總長選擇最小02020mm、**250mm250、加長遞增量1.0mm

C囗囗：螺紋選擇M8*1.0、、M10×1.0、、M14×1.5、、M30× 2.00、

D口口：電纜長度選擇0.5 m、1.0m、 5.0 m、9.0 m

E口口：有無鎧裝選擇：無鎧裝、有鎧裝
