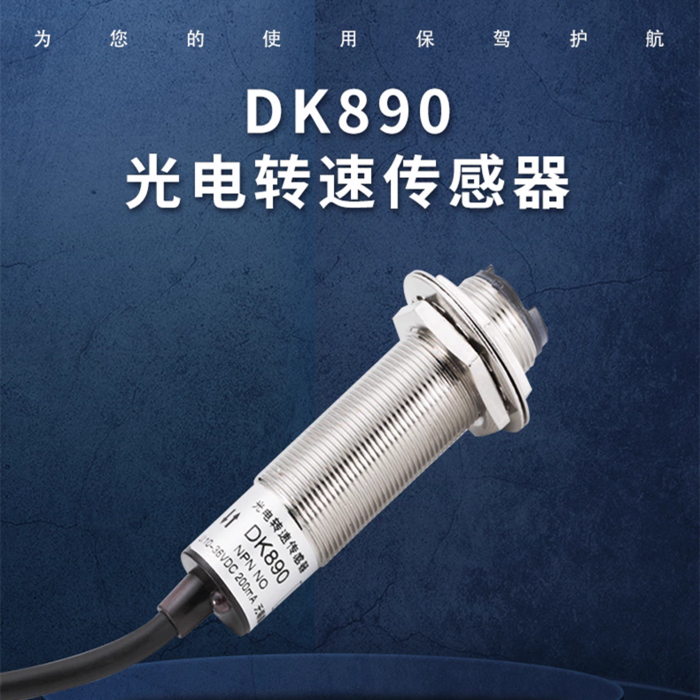

光電式轉速傳感器DK890

       光電轉速傳感器是一種基于光電效應原理的非接觸式測量傳感器，主要用于檢測轉速、位移量（如軋輥開口度）等物理量，并配套雙向計數器使用。其廣泛應用于軌道交通、電機監測、工業設備（如汽輪機、壓縮機）等領域。該傳感器通過光柵、調制光源等組件將光信號轉換為電脈沖信號，核心結構包括紅外發光管、光電模塊及密封外殼。

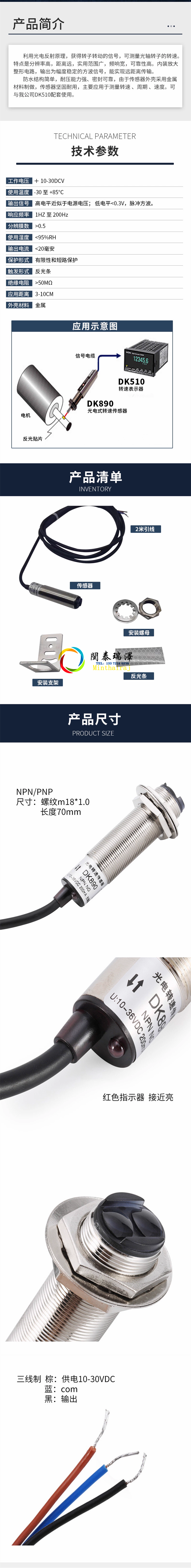

技術參數

工作電壓+ 10-30DCV

使用溫度-30至+85°℃

輸出信號：高電平近似于電源電壓；低電平<0.3V，脈沖方波：

響應頻率1HZ 至 200Hz

分辨膜數>0.5

使用濕度<95%RH

輸出電流<20毫安

保護形式：有限性和短路保護

觸發形式：反光條

絕緣電陽>50MQ

應用距離3-10CM

外殼材料：金屬

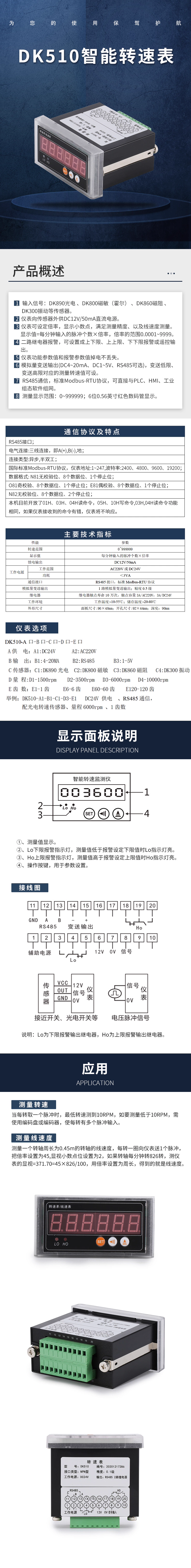

DK510智能轉速表

產品概述

1.輸入信號：DK890光電、DK800磁敏(霍爾)、DK860磁阻、DK300振動等傳感器。

2.儀表向傳感器外供DC12V/50mA直流電源。

3.儀表可設定倍率，顯示小數點，滿足測量精度、以及線速度測量。顯示值=每分鐘輸入的脈沖個數×倍率，倍率的范圍0.0001~9999。

4.二路繼電器報警，可設置成上下限、上上限、下下限報警或遙控輸出。

5.儀表功能參數值和報警參數值掉電不丟失。

6.模擬量變送輸出(DC4~20mA、DC1~5V、RS485可選),變送低限、變送高限對應的測量轉速值可設。

7. RS485通信，標準Modbus-RTU協議，可直接與PLC、HMI、工業

組態軟件組網。

8.測量顯示范圍：0~999999;6位0.56英寸紅色數碼管顯示。

產品概述

1、輸入信號：DK890光電、DK800磁敏(霍爾)、DK860磁阻、DK300振動等傳感器。

2、儀表向傳感器外供DC12V/50mA直流電源。

3、儀表可設定倍率，顯示小數點，滿足測量精度、以及線速度測量。顯示值=每分鐘輸入的脈沖個數×倍率，倍率的范圍0.0001~9999。

4、二路繼電器報警，可設置成上下限、上上限、下下限報警或遙控輸出。

5、儀表功能參數值和報警參數值掉電不丟失。

6、模擬量變送輸出(DC4~20mA、DC1~5V、RS485可選),變送低限、變送高限對應的測量轉速值可設。

7、RS485通信，標準Modbus-RTU協議，可直接與PLC、HMI、工業組態軟件組網。

8、測量顯示范圍：0~999999;6位0.56英寸紅色數碼管顯示。

通信協議及特點

RS485接口；

電氣連接：三線連接，即A(+),B(-),地；

連接類型：異步，半雙工；

國際標準Modbus-RTU協議，儀表地址：1~247,波特率：2400、4800、9600、19200;

數據格式：N81無校驗位、8個數據位、1個停止位；

O81奇校驗、8個數據位、1個停止位；E81偶校驗、8個數據位、1個停止位；

N82無校驗位、8個數據位、2個停止位；

本機目前開放了01H、03H、04H讀命令，05H、10H寫命令，03H,04H讀命令功能相同，如果儀表接收到的命令有錯，儀表將不響應。

主要技術指標

轉速范圍0~99999

顯示值：每分鐘輸入的脈沖個數×倍率

饋電輸出DC12V/50mA

工作范圍AC220V或DC24V

工作電源功耗<3VA

通信接口RS485接口，標準Modbus-RTU協議

模擬量變送輸出1路模擬量變送輸出；

精度0.5級

繼電器觸點壽命10萬次，觸點容量3A/AC220V，3A/DC24V

工作環境工作溫度：-10-55℃;儲存溫度：-20-80℃

外形尺寸面板尺寸：96×48mm;開孔尺寸：92×44mm;深度：90mm

儀表選項

DK510-A口-B口-C口-D口-E口

A供 電：A1:DC24V、A2:AC220V

B輸   出：B1:4-20MA、 B2:RS485、 B3:1-5VC傳感器：

C1:DK890光電、   C2:DK800磁敏 、C3:DK860磁阻 、 C4:DK300振動

D量程：D1-1500rpm 、D2-3500rpm 、D3-6000rpm、 D4-10000rpm

E齒數：E1-1齒、E6-6齒、60-60齒、E120-120齒

舉例：DK510-A1-B1-C1-D3-E1 DC24V供電   、RS485通信，配光電轉速傳感器、量程6000rpm、1齒數

應用APPLICATION

測量轉速

當每轉取一個脈沖時，最低轉速測到10RPM,如要測量低于10RPM,需使用編碼盤或編碼器，使每轉有多個脈沖輸入。

測量線速度

測量一個轉軸周長為0.45m的轉軸的線速度，每轉一圈向儀表送1個脈沖，把倍率設置為45,顯視小數點位設置為2,如果轉軸每分鐘轉826轉，測儀表的顯視=371.70=45×826/100,用倍率設置為周長，得到的就是線速度。
