本特利3500振動檢測系統

本特利3500機械保護和狀態監測系統，提供連續、在線監測功能，適用于機械保護應用。它是本特利內華達(Bently Nevada)采用傳統框架形式的系統中功能最強、高度模塊化的系統，結合了業界廣泛的機械測量參數選擇，用于對自動停機機械要求極高的關鍵的機器以及工廠范圍內流程中使用的所有其他機器進行連續、在線監測，以幫助實現連續，旋轉和往復運動的**監測各種行業的機械如汽輪機、壓縮機、電機、發電機、膨脹機、泵、勵磁機、齒輪箱等生產機械的可靠性和性能。

本特利3500/05框架、3500/15電源、3500/22接口模塊TDI、組態軟件3500/01

本特利3500/05系統框架容納所有3500監測器模塊和機架電源，允許模塊相互通信，系統1軟件和電源根據需要為每個模塊分配電源。3500/05框架是Bently Nevada汽輪機監控儀表套件的組成部分。有兩種尺寸標準19”和14”、三種靈活的安裝形式（機架、隔板和面板）以及危險區域的內部安全選項，您可以定制3500/05系統機架以滿足您的需求。3500系統可作為SIL2級系統使用，這意味著它將提供本質安全。

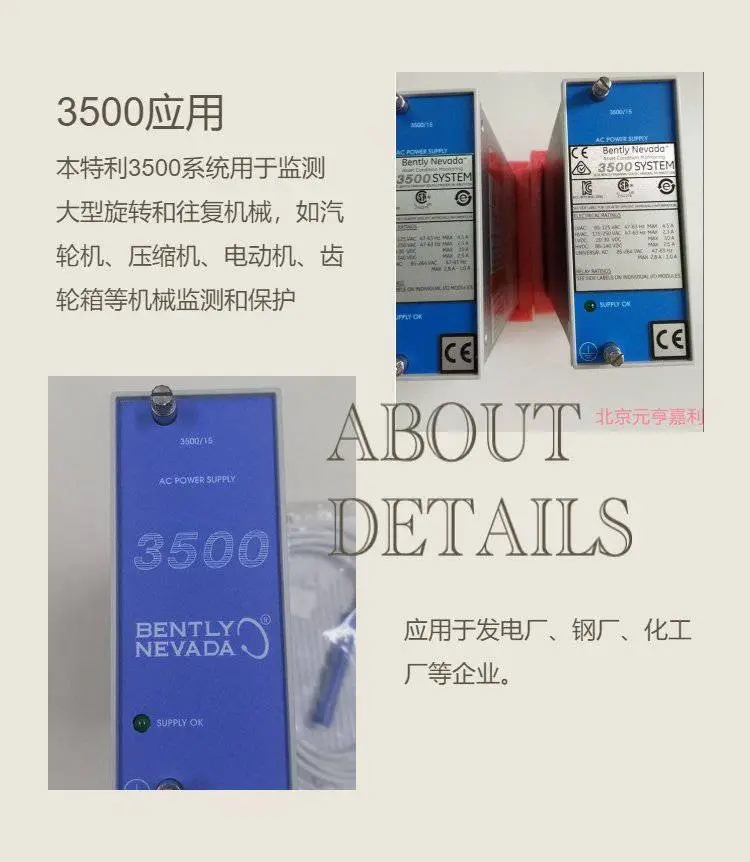

   本特利3500/15交流和直流電源是半高模塊，必須安裝在機架左側的指定插槽中。3500機架可以包含一個或兩個交流和直流任意組合的電源。任一電源都可以為整個機架供電。3500/15的3500/15交流和直流電源可接受各種高或低輸入電壓，并可轉換為3500模塊所需的電壓。它們是機械保護系統的理想選擇，如果需要備份，可以提供一個或兩個電源。安裝了兩個電源后，下部插槽可容納主電源，上部插槽可容納冗余電源。3500/15電源可為3500提供交流或直流電源，包括瞬態數據接口TDI、單個監控模塊和輸入/輸出I/O模塊以及機械保護和狀態監控系統中所有連接的傳感器。在不中斷機架的情況下，可以通過卸下或插入任一電源模塊來“熱插拔”模塊。

本特利3500/15電源模塊選型樣本。當安裝兩個bently電源時，上邊的電源作為主電源，下邊的電源作為備用電源，只要裝有一個電源，拆除或安裝第二個電源模塊將不影響框架的運行。如一套電源模塊型號3500/15-05-00-00，3500/15-05-05-00則為雙電源模塊。

3500/15 -AA-BB-CC

A：電源類型（上部插槽）

B：電源類型（下部插槽）

C：批準單位選項

注：本特利電源模塊3500/15-02-02-00已經停產，被3500/15-05-05-00完全替代，必須前后板（前板106M1079-01 、后板接線板106M1081-01 ）成套替換。

   本特利3500/22M瞬態數據接口模塊TDI，是3500機架系統的核心。它允許配置3500機架參數，并作為系統1機械狀態監測軟件平臺的網關。TDI在前部配備了一個USB端口，便于訪問進行配置，在后部I/O模塊上配備了10/100以太網連接，用于與系統1通信。前面的機架重置按鈕允許使用物理鑰匙重置警報，以鎖定配置更改。

本特利3500/32M繼電器模塊提供四個具有高度可配置繼電器邏輯接口的繼電器輸出。四個輸出中的每一個都可以獨立編程，通過配置每個繼電器的報警驅動邏輯來啟用投票。3500機械保護系統內的所有通道可用于使用Not OK狀態以及3500/32M內的Alert（警報）和Danger（危險）設定點驅動復雜邏輯。3500/32M為高度可配置的“與/或”邏輯組合提供了一個易于使用的接口，包括“正常”和“真”以及表決選項以及按通道鎖定繼電器選項。

   本特利3500/33繼電器模塊提供具有高度可配置繼電器邏輯接口的16個繼電器輸出。十六個輸出中的每一個都可以獨立編程，通過配置每個繼電器的報警驅動邏輯來啟用投票。3500機械保護系統內的所有通道可用于使用Not OK（不正常）狀態以及3500/33內的Alert（警報）和Danger（危險）設定點驅動復雜邏輯。3500/33為高度可配置的AND/OR邏輯組合提供了一個易于使用的接口，包括“Normal”（正常）和“True”（真）、表決選項以及按通道鎖定繼電器選項。

本特利3500/40M振動監測器接受來自Bently Nevada3300XL系列電渦流傳感器和地震傳感器的輸入，調節信號以提供各種振動和位置測量，并將調節信號與用戶可編程設定點進行比較，這些設定點可驅動3500繼繼動模塊中的警報和繼電器邏輯。還提供外部終端和內部安全柵版本。3300XL前置器測量是Bently Nevada汽輪機監控儀表（TSI）傳感器套件的組成部分。可使用3500機架配置軟件對每個通道進行編程，以保護機械并監測徑向振動、推力位置、脹差、偏心、加速度、速度、軸絕對和圓形驗收區域參數的條件。3500系統可作為SIL 2級系統提供，并具有多個危險區域和國家特定批準。

   Bently Nevada3500/42M前置器/地震監測器為3500系統提供四個可編程通道，接受前置器和地震傳感器的輸入。3500/42M然后調節信號以提供各種振動和位置測量，并將調節后的信號與用戶可編程警報進行比較。此外，可以使用3500機架配置軟件對每個通道進行編程，以保護機械并監測徑向振動、推力位置、脹差、偏心、加速度、速度、軸絕對和圓形驗收區域參數的條件。

本特利3500/45位置監測器處理來自Bently Nevada 3300XL系列電渦流傳感器、旋轉位置傳感器（RPT）以及交流和直流線性可變差動變壓器（LVDT）的信號。3500/45調節輸入，并將調節信號與軸向（推力）位置、脹差（單斜坡、雙斜坡或互補）、殼體膨脹和閥門位置的用戶可編程報警進行比較。這些關鍵測量是Bently Nevada汽輪機監控儀表（TSI）傳感器套件的組成部分。

本特利3500/25鍵相器模塊在3500機架中提供相位參考信息，實現高級機械診斷。它接收來自接近探頭或磁性拾取器的輸入信號，并將每轉一次或每轉多個事件的脈沖信號轉換為精確的數字定時測量。這允許您的3500系統測量機器速度和矢量參數，如1X振幅和相位，這些參數是確定重要機器行為的關鍵。鍵相器測量也是Bently Nevada?汽輪機監控儀表（TSI）傳感器套件的組成部分，專門用于汽輪機。3500系統是一個SIL 2級系統，具有多種危險區域和國家特定批準，可用于應對任何環境。

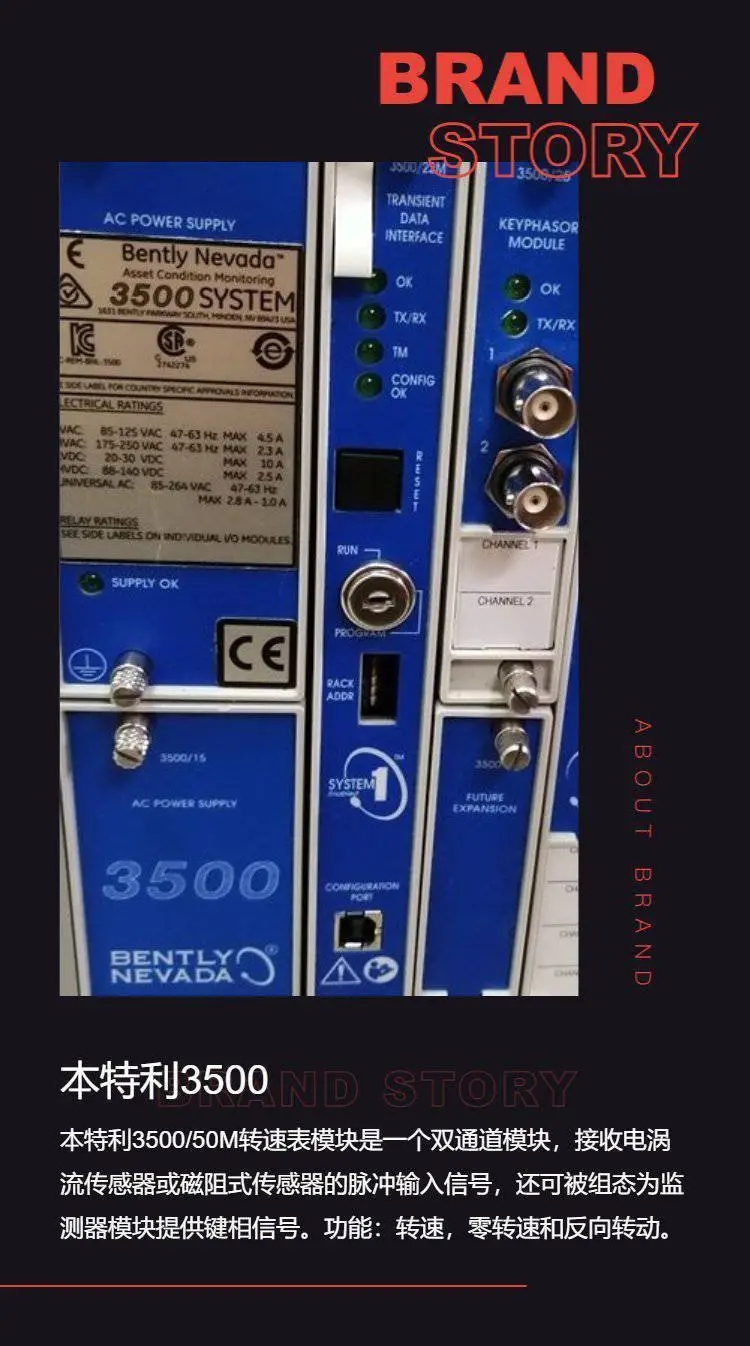

   本特利3500/50M轉速表模塊具有2個通道，可接受電渦流傳感器探頭或磁性傳感器信號的輸入，以測量軸轉速、轉子加速度或反向旋轉。3500/50M轉速表調節輸入，并將調節后的信號與用戶可編程設置點進行比較，這些設置點可驅動3500繼電器模塊中的報警和繼電器邏輯。3500機架配置軟件提供的報警選項包括速度帶、零速、轉子加速度和反向旋轉。鍵相器和速度測量也是Bently Nevada汽輪機監控儀表（TSI）傳感器套件的組成部分。3500系統可作為SIL 2級系統提供，并具有多個危險區域和國家特定批準。還提供外部終端和內部安全柵。注意：3500/50M不是為超速檢測而設計的。

   本特利3500/91M通信網關使用以太網TCP/IP和串行（RS232/RS422/RS485）通信功能集成過程控制和其他自動化系統。允許與3500機架配置軟件進行以太網通信。3500/91還支持專有的Bently Nevada協議以及Modicon Modbus和Modbus/TCP協議。

   本特利3500/92通信網關使用以太網TCP/IP和串行（RS232/RS422/RS485）通信功能，可以輕松地與過程控制網絡和其他自動化系統集成。允許使用3500機架配置軟件通過Modbus進行通信。3500/92可使用3500機架配置軟件進行配置，以生成自定義或濃縮Modbus映射，用于使用固定或可配置寄存器進行通信。所有重要的機架信息，包括直接振動、間隙、1X、2X、Smax、通道狀態、機架狀態、跳閘倍數、機架復位等，都可以輕松通信。

本特利3500/94M觸摸屏顯示模塊帶彩色觸摸屏和I/O模塊在機器或控制室顯示重要的3500數據。VGA具有3500振動級、系統和報警事件列表以及模塊、通道和報警數據以及九個自定義顯示選項。為Direct（直接）、1X（1X）、Gap（間隙）和報警預先構建的“自定義”屏幕，無需配置，使設置變得簡單。有兩種尺寸可供選擇（10“和15”），您可以在一個顯示器上查看多達四個獨立3500機架的數據。顯示模塊也有安裝選項，包括鉸鏈式和閂鎖式表面安裝。危險區域認證可用于顯示器。

主要特性

自我檢測和容錯設計，可以配置成多種冗余，其范圍從增添第2套完全冗余電源至完整的三重模塊化冗余(TMR)配置，它既可用于選定的通道，也可用于全部通道，能夠充分滿足最關鍵性任務的應用

可與本特利System1*狀態監測與診斷分析軟件平臺無縫連接

通過通訊網關模塊可以與工廠控制和自動化系統進行通訊

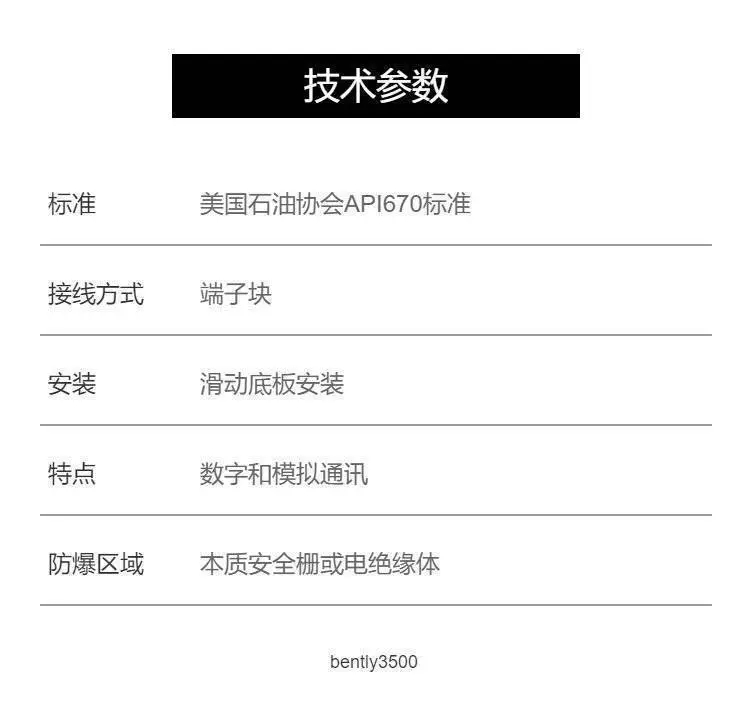

設計符合美國石油學會標準API 670

設計符合往復式壓縮機應用AP1 618標準

通過海上應用領域的DNV和Class NK證書認證

通過加拿大標準協會(CSA)、工廠互助(FM)、GOST、 ATEX和CE等認證

3500系統的高度模塊化設計包括:

3500/05儀表框架(必需的)

一或兩個3500/15電源(必需的)

3500/22M瞬態數據接口模塊或3500/20框架接口模塊(必需的要求)

一或兩個3500/25犍相模塊(可選的)

3500框架組態軟件(必需的)

一個或多個3500/XX監測器模塊(必需的)

個或多個3500/32繼電器模塊或3500/34三重冗余繼電鬏模塊(可選的)

一個或多個3500/92通訊網關模塊(可選的)

3500/93、3500/94或3500/95顯示裝置或運行于美容PC機上的3500操作者顯示軟件(可選的)

內部或外部本質安全柵，或用于危險地區安裝的電氣隨高裝置。(可選的)
