本特利3300XL電渦流轉速傳感器

本特利電渦流探頭外殼組件為Bently Nevada公司可提供全金屬的電渦流探頭外殼組件，用于電渦流探頭的外部安裝：有21000系列、31000系列、330800系列。

21000鋁質探頭外殼組件和24701不銹鋼探 頭外殼組件。這些外殼是由旋入殼體的圓頂蓋、導管連接用螺紋端 口、可選長度的探頭套管、O型環、反向安裝的電渦流探頭、螺紋密 封件、可選的導管配件和可選的絕緣適配器組成的。使用電渦流探 頭外殼可使用戶從外部接觸電渦流探頭及其延伸電纜，進行間隙調 整或探頭更換，而無需拆卸機器，其等級為危險區域中防爆。，其21000鋁外殼和24701不銹鋼外 殼均可用于本質安全的應用場合。這兩款外殼都被認證為CSA 4類外 殼，并且都完全符合美國石油學會 (API) 外部安裝電渦流探頭外殼的 API 670標準要求。

本特利3300XL系列耐高溫電渦流轉速傳感器直徑有5mm、8mm、11mm、14mm、25mm 、50mm幾種。每個傳感器系統都由本特利探頭、本特利延長線和本特利前置器組成，本特利探頭、延長線和前置器具有完全的可互換性，只要部件號一致，各部分可以互換。

本特利傳感器3300XL 8mm 系統由以下幾部分組成：

?本特利探頭3300XL 8mm

?本特利延伸電纜3300XL 8mm

?本特利前置器3300XL 8mm

系統輸出正比于探頭端部與被測導體表面之間距離的電壓信號。它既能進行靜態（位移）測量又能進行動態（振動）測量，主要用于油膜軸承機械的振動和位移測量，以及鍵相位和轉速測量 。

本特利3300XL8mm電渦流傳感器系統，符合美國石油學會（API）為這類傳感器制定的670標準（第四版）。所有本特利3300XL8mm傳感器系統都能達到規定的性能標準，并且探頭、延伸電纜和前置器具有可互換性，不需要單獨的匹配組件或工作臺校準。

本特利傳感器3300XL8mm系統的每一個組件都是向后兼容的，并且和其它的3300系列的5mm和8mm傳感器系統組件3互換4。例如，當沒有足夠的空間安裝8mm探頭時，通常使用3300 5mm探頭來代替5，6。

探頭選項，帶連接器

bently3300 XL 8mm電渦流傳感器系統141078-01 ，330105-02-12-10-02-00

bently3300 XL NSv*電渦流傳感器系統147357-01 ，330906-02-12-10-02-00

bently3300 XL 11mm電渦流傳感器系統146255-01 ，330705-02-18-10-02-00

bently3300 7200電渦流傳感器系統 21508， 21747-040-01

21000-16-10-00-124-03-02

21000-16-10-00-131-04-02

本特利31000/32000電渦流探頭外殼組件，具有更靈活的安裝選項、更優的 環境抗力和其他改進的功能。建議在不要求防爆外殼的場合下使用:

31000-16-10-00-118-03-02

31000-16-10-00-107-03-02

當在機殼上安裝電渦流探頭時，建議使用 本特利31000/32000 電渦流探頭 外殼組件，此類外殼組件通常用于徑向安裝的傳感器，進行振動或 Keyphasor*（鍵相）測量。

1. 使用此類外殼測量徑向振動時，應確保機器外殼固定在軸承上，以便獲 得準確的相對振動信號。 2. 使用雙電渦流探頭測量軸的軸向位移時，應采用 21022 外殼。請參考技術規格和訂貨信息 (p/n 141601-01)。

31000/32000 電渦流探頭外殼組件完全符合美國石油協會 (API) 670 的外部安裝電渦流探頭外殼的標準要求。

bently PROXPAC XL 330880、330881渦流傳感器組件的設計類似于本公司的31000/32000 渦流探頭殼體組件。該組件具有與31000及32000殼體相同的特點，用戶可觸及探頭本體并能在外面對渦流探頭進行調整。

規格型號:

330880-16-15-060-01-02

330880-16-15-065-01-02

330881-16-04-069-03-02

330881-16-04-135-03-02

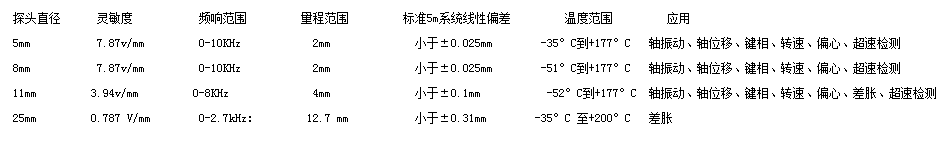

參數規格

產品選型

振動探頭傳感器330103-00-04-10-02-00振動傳感器探頭330103-00-05-10-02-00/05/CN振動傳感器探頭330104-00-06-10-02-00/05/CN振動傳感器探頭330104-00-07-10-02-00/05/CN振動探頭傳感器330104-00-08-10-02-00/05/CN振動探頭傳感器330104-00-10-10-02-00/05/CN電源模塊3500/15-02-02-00電源模塊3500/15-05-05-003500振動監測模塊3500/253500振動監測模塊3500/40M-01-003500振動監測模塊3500/42M-01-003500振動監測模塊3500/45M-01-003500振動監測模塊3500/50-01-00-013500振動監測模塊3500/53-03-00延長電纜330130-040-00-00/05延長電纜330130-080-00-CN延長電纜330130-040-01-00/05延長電纜330130-040-01-CN延長電纜330130-080-01-00/05延長電纜330130-080-01-CN前置器330180-50-00/05前置器330180-50-CN前置器330180-51-00/05前置器330180-51-CN前置器330180-90-00/05前置器330180-90-CN前置器330180-91-00/05前置器330180-91-CN
