重錘式靜電電阻測試儀TOM600

產品簡介

       德國Kleinw?chter（科納沃茨特）TOM600是測量表面電阻的專用儀器，它采用國際標準DINEN61340/EOS-ESD4.1/6.1中規定的直接法(測量加在試樣上的直流電壓和流過試樣的電流而求得試樣電阻)當中的直流放大法（高阻計法）TOM600采用菜單式操作，非常簡便，所有測量數據及參數都能在LCD屏幕上顯示，在定時狀態下測量的數據在關機后將儲存在儀器內的EEPROM（可擦除儲存片），與電腦連接后，可用隨機附帶的PC機軟件查看和管理。

重錘式靜電電阻測試儀TOM600可以測量:

防靜電地板表面電阻和接地電阻

工作臺接地電阻

防靜電椅子表面電阻和接地電阻

防靜電服裝/手套表面電阻和接地電阻

物體的體積電阻

環境溫度和相對濕度

TOM600套件測試示例

測試表面點到點電阻（采用標配點到點ME250電極）

測試體積電阻（采用標配ME250電和選配222005不銹鋼底盤）

測試接地電阻（采用標配ME250電極和接地鉗）

測試表面電阻（采用選配222002同心圓電和緣基板）

測試不規整物體電阻（采用選配832鉗形電極，SAE J1645規范）

測試微小物體兩點間電阻（采用選配844兩點電極）

TOM600重錘式靜電電阻測試儀測量模式:

1、表面靜電電阻（點到點）

       測試時電極放在被測臺墊上。測試的電阻受被測物品的導電性，表面平整潔凈情況，及兩個電極之間的距離影響。

2、體積電阻測試

       被測臺墊需放置在金屬極板與測試電極之間，或放在兩個測試電極之間。所測出的電阻受材料導電性，厚度及表面平整潔凈情況的影響。

3、接地電阻測試

       測試臺墊的接地電阻。所測出的電阻受材料導電性，材料表面平整潔凈情況，測試電極與接地點的距離及接地狀況的影響。

重錘式靜電電阻測試儀TOM600參數規格：

1、 產品尺寸：223mmX106mmX59mmEMV塑料外殼

2、 產品重量：350g

3、 LCD 顯示: 60mmX25mm 2行16點陣液晶顯示屏

4、 測量范圍：

   a. 電阻: 20KΩ~2.0TΩ

   b. 溫度: 0~60℃(**度:+/-3℃)

   c. 濕度: 10%~90%(**度: +/-5%)

5、 PC 機連接：232計算機接插頭及連接電纜

6、 PC 機軟件：管理應用軟件EXCEL一套

7、9V NiMH 可充電池，連續工作時間12小時，充電時間14小時。

8、2.5公斤重錘電極1對符合國際標準EOS/ESD S4.1/S7.1和 DIN EN 61340-5-1,-4-1,-2-3

9、 1米Teflon絕緣電纜線

10、 防靜電手提箱

11、 產品說明書

12、 校正證書

測試電壓：10V/100V自動或手動切換

測試時間：0-240秒可調

測試量程： 2x10^4-2x10^12?

讀數顯示：數顯，指數表達方式或物理表達方式

測試精度：±1%+/-2字

同時測試環境溫濕度

儀器保存99個測試數據

標配軟件遠端控制儀器，設置測試參數，導出數據

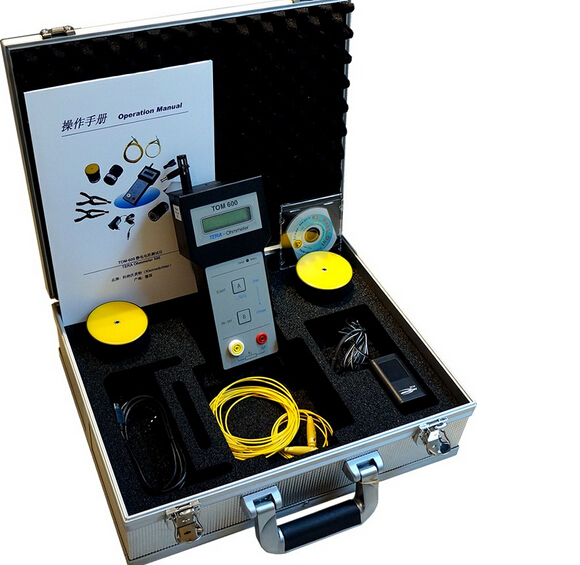

TOM-600重錘式電阻測試儀配置

重錘式靜電電阻測試儀TOM600選購配件：

產品名稱：50005同心圓重錘電極

符合ESD-S 11.11，IEC 61340-5-1，IEC 61340-2-3規范要

求測試線插孔：標準BNC端口

整體重量：2.5kg

整體尺寸：67mm(直徑) x 120mm(高)

外圓環橡膠墊外直徑：63mm

外圓環橡膠墊內直徑：57mm

內圓橡膠墊直徑：30mm

橡膠墊硬度：Shore 70+/-5

橡膠墊電阻：<100歐姆

電極間電阻：>2 x 10E13? at 500V

表面電阻率和表面電阻換算比率：x 10

產品名稱：844兩點電極

符合ESD DS11.13規范要

求測試線插孔：標準BNC端口

導電橡膠墊直徑：3mm

2個橡膠墊中心距：6mm

單個探針彈力：5oz (688g)

探針伸縮長度：13mm

可方便地更換探針

產品名稱：832鉗形電極

符合SAE J1645規范要

求測試線插孔：標準4mm插孔

導電橡膠墊電阻率：0.08Ω-cm

導電橡膠硬度：Shore 65

導電橡膠墊尺寸：3mm x 6mm / 6mm x 6mm

咬合力：4.5kg

訂購編號:

TOM600標配: 測試表+2個2.5公斤重錘電極+配套軟件+防靜電手提箱

222002(選配): 同心圓重錘電極

844(選配): 兩點測試電極

測試注意事項:

不要清潔被測物體表面;

移開被測物體上的靜電敏感物品;

如果測量面積較大, 應該將測試電極放在*常使用點或磨損嚴重的地方;

測試表面電阻時, 電極距離被測物體邊緣5cm以上, 距離接地點8cm以上, 2個電極相互距離25cm;

如果測試值不合格, 清潔物體表面, 再測試一次, 有可能是表面灰塵等物質影響測量結果.

常用物品接地電阻要求:

防靜電地板: <1 x 109Ω

工作臺面: <1 x 109Ω

防靜電手腕帶: <35 x 106Ω

防靜電工作鞋: <35 x 106Ω

防靜電貨架: <1 x 109Ω
