EFM-023靜電場測試儀

EFM-023靜電場測試儀

簡介

       EFM-023是一款手持式靜電場測試儀，采用旋轉葉片式探頭測量靜電場強。旋轉葉片式設計比振動式靈敏度高，適合連續性長時間測量。儀器外殼為EMV導靜電材料，可有效屏蔽干擾信號。多功能型靜電場測試儀器EFM-023用于測量靜電電壓、靜電場強、靜電消散時間、離子平衡度以及人體行走靜電位等，產品優勢在于選購UAC套件連接電腦可實時輸出數據到電腦，并在軟件界面生成形成曲線圖、分析、保存數據。

EFM-023 功能如下：

EFM-022: 測試靜電位, 量程0 ~ 200kV

EFM-023 （標配）單表測量靜電場強和靜電位

選購 UAC 配件實時輸出數據到電腦，形成曲線圖、分析、保存數據

選購 VMS 配件測試人體行走靜電位（測試防靜電地板/工鞋綜合靜電消散能力）

選購 CPS 配件測試靜電消散時間和離子平衡度（測試離子風機等設備是否合格）

EFM-023靜電場測試儀特點

測量人體行走靜電壓, 用于評估防靜電鞋+防靜電地板綜合消散能力

符合EN 61340-4-5和EOS/ESD S.3.1規范

可用于測試直流高壓電源輸出電壓

實時輸出數據和曲線圖

配套軟件保存, 分析測量數據

測量范圍: 0 - +/-4kV

輸入阻抗: >10^16Ω

EFM-023靜電場測試儀參數規格：

儀器尺寸：70 x 122 x 26mm

儀器重量：130 克

測量誤差：<5%

計時分辨率：0.3 秒

工作電源：9V 電池

電池續航：10 小時

CPS 模式電容：20pF

VMS 模式電容：1pF

VMS 模式輸入電阻：>1016Ω

測量范圍-靜電電壓表

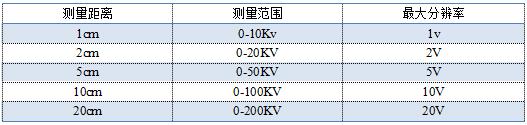

測量范圍-場強測試儀

注：DAC數模轉換只能在手動靜電場強測試儀模式下啟用

EFM-023靜電場測試儀訂購貨號：

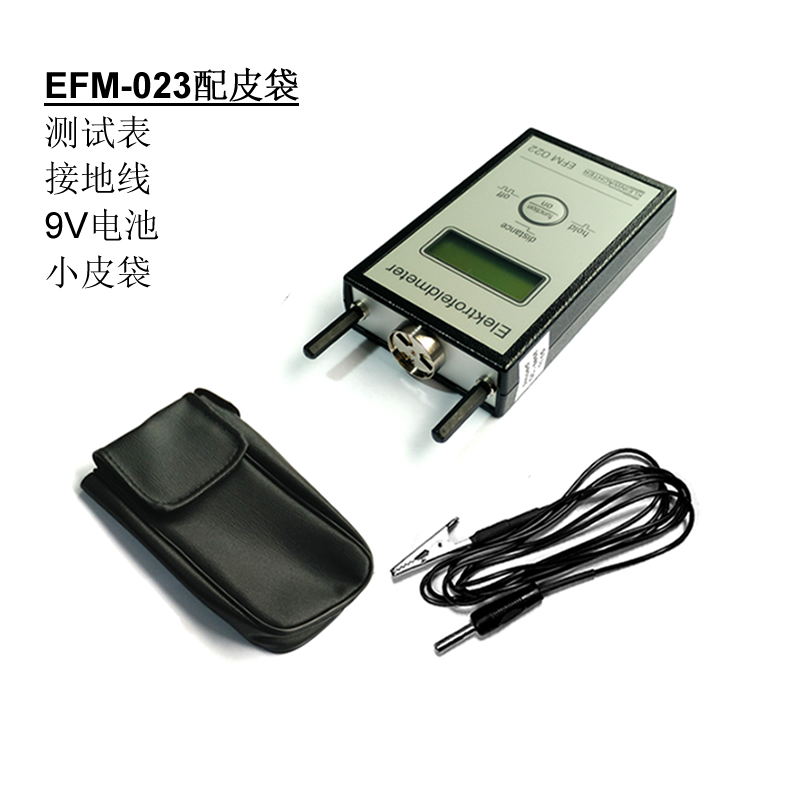

EFM-023標配（含以下物品）

1 EFM-023 靜電場測試儀： 1 個

2 接地線： 1 條

3 皮袋： 1 個

由于航空管制，部分用戶未配電池，請用戶自行購買 Alkaline 或 NiMH 9V 電池。

以下為選購套裝：

EFM-023-UAC（含以下物品）

1 UAC-110 數據轉換器： 1 個

2 RS232 數據線： 1 條

3 USB 延長線： 1 條

4 KRO 配套軟件： 1 份

EFM-023-VMS套件（含以下物品）

1 MK-023 探測頭： 1 個

2 ML-120 專用測試線： 1 條

3 HE-120 金屬握柄： 1 個

4 導電基座： 1 個

5 電池充電器： 1 個

6 導靜電手提箱： 1 個

EFM-023-CPS套件（含以下物品）

1 CPS-022 高壓產生器： 1 個

2 充電/接地極板： 1 副

3 導電基座： 1 個

4 電池充電器： 1 個

5 CPS-022 連接線： 1 條

6 導靜電手提箱： 1 個

EFM-023-BGT 套件= EFM023 + UAC + VMS:

       專業的人體行走靜電位測試裝置，由EFM023測試儀，VMS人體行走靜電測試配件，UAC數據輸出配件構成。EFM023單表可以用于測試靜電場場強和物體靜電位。組合成人體靜電測試裝置符合IEC61340-4-5，EOS/ESD S.3.1規范測試人體行走所產生的靜電位，以檢測防靜電地面/防靜電鞋具綜合的靜電消散能力。通過UAC數據轉換器輸出實時的數據，并在軟件界面生成曲線圖，分析、打印和保存數據。（含以下物品）

1、 EFM-023 測試儀： 1 個

2、 MK-023 探測頭： 1 個

3、 ML-120 專用測試線： 1 條

4、 HE-120 金屬握柄： 1 個

5、 導電基座： 1 個

6、 電池充電器： 1 個

7 、接地線： 1 條

8 、UAC-110 數據轉換器： 1 個

9、 KL Read Out 軟件： 1 份

10、 RS232 數據線： 1 條

11 、USB 延長線： 1 條

12、 導靜電手提箱： 1 個

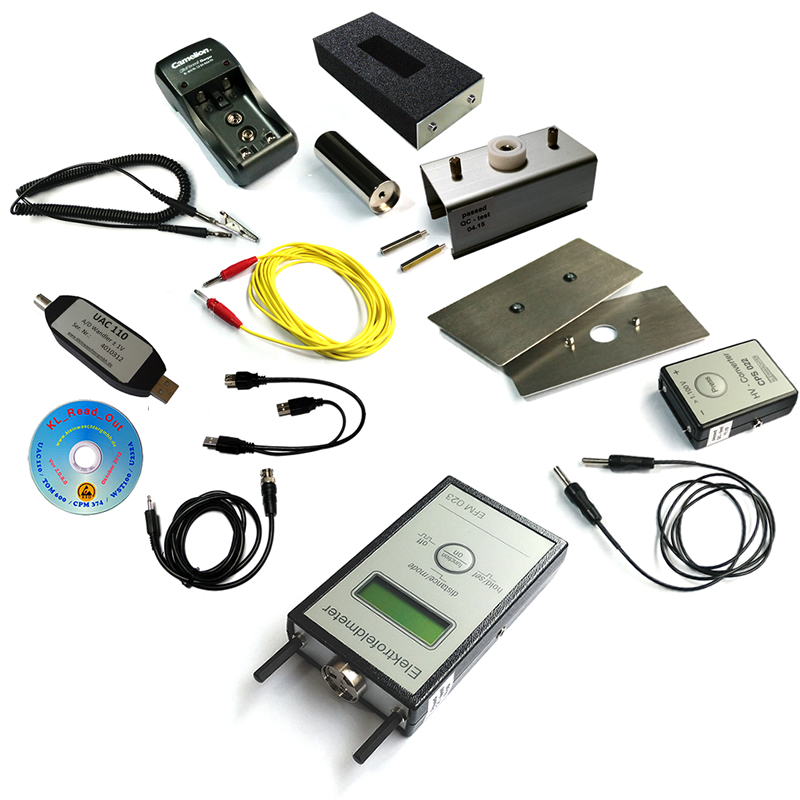

EFM-023-AKC套件 = EFM023 + UAC + VMS + CPS:

       由EFM-023測試表、UAC數據輸出配件、VMS人體行走測試配件、CPS充電板測試配件構成。

EFM-023測試表(標配)用于測試靜電場場強和物體靜電位。和VMS配套件組合為人體靜電測試裝置后符合IEC61340-4-5，EOS/ESD S.3.1規范測試人體行走所產生的靜電位，以檢測防靜電地面/防靜電鞋具綜合的靜電消散能力。和CPS配套件組合為充電板測試裝置后符合IEC61340-2-1，EOS/ESD S3.1規范測試靜電消散時間和離子平衡度，以檢測離子風機等靜電消除設備的性能UAC配套件可以實時輸出數據，并在軟件界面生成曲線圖，分析、打印和保存數據。（含以下物品）

1 EFM-023 測試儀： 1 個

2 MK-023 探測頭： 1 個

3 ML-120 專用測試線： 1 條

4 HE-120 金屬握柄： 1 個

5 導電基座： 1 個

6 電池充電器： 1 個

7 接地線： 1 條

8 UAC-110 數據轉換器： 1 個

9 KL Read Out 軟件： 1 份

10 RS-232 數據線： 1 條

11 USB 延長線： 1 條

12 充電/接地極板： 1 副

13 CPS-022 高壓產生器 1 個

14 CPS-022 連接線 1 條

15 鋁質手提箱（內部導靜電綿） 1 個

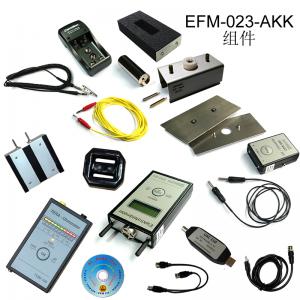

EFM-023-AKK套件由以下構成，所有物品裝在1個鋁合金手提箱內：

EFM-023靜電場測試儀：測試表面靜電壓

UAC-110數據轉換器：EFM-023測試的數據可以輸出到電腦（CPS模式測試離子風機時不能輸出數據）

RS232數據線

USB延長線

配套軟件

CPS-022高壓產生器：產生+/-1000V以上電壓

MCP-022充電/接地極板：測試離子風機的散電時間和離子平衡度

MK-023探測頭：測試人體行走靜電壓

HE-120金屬握柄：測試人體行走靜電壓

ML-120專用測試線：連接MK-023和HE-120

TOM-100測試儀：測試靜電電阻

SE-100平行電極：測試表面電阻率

MW-25重錘：測試表面電阻率，2.5公斤重

導電基座：用于放置EFM-023測試儀

電池充電器

接地線

鋁合金手提箱

選購件配（以下選配件獨立包裝）

844：兩點測試電極（含BNC轉換頭）

832：鉗形電極（1對）

50003：點到點重錘電極（1對）

50005：同心圓重錘電極（含BNC轉換頭）

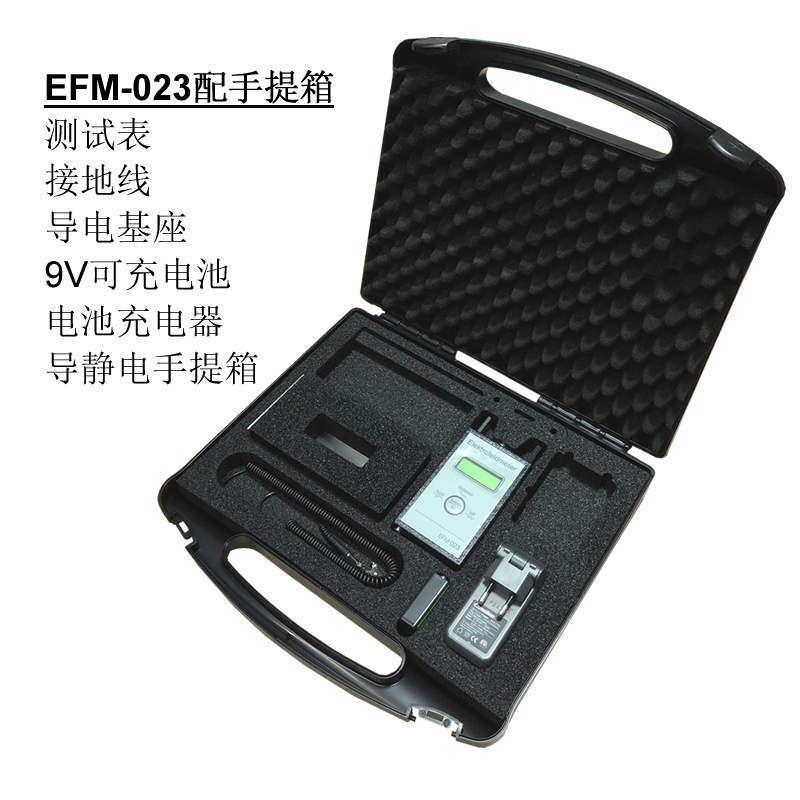

EFM-023-ZBS套件：靜電測試儀配手提箱，標配以下物品
測試儀
接地線
導電基座
9V可充電池
電池充電器
導靜電手提箱

靜電危害解決方案、靜電測試儀器及控制設備、相關靜電防護產品應用于：

高科技: 半導體、微電子、磁盤驅動器、液晶顯示器、激光/光學、航空航天

工業: 石油化工、礦業、交通運輸、電站、涂裝、印刷

制藥/醫療設備: 手術室、病房、隔離室

科研教育: 材料分析實驗室、微生物實驗室、化學實驗室、生命科學實驗室、藥品測試
