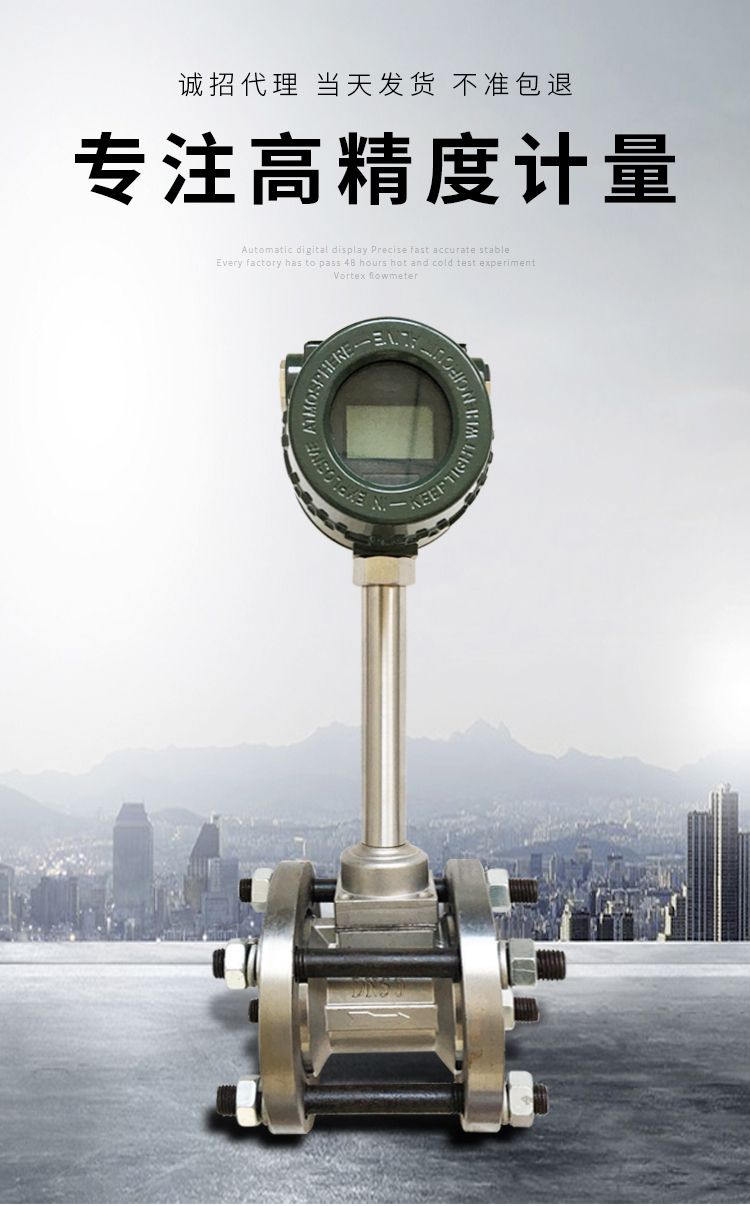

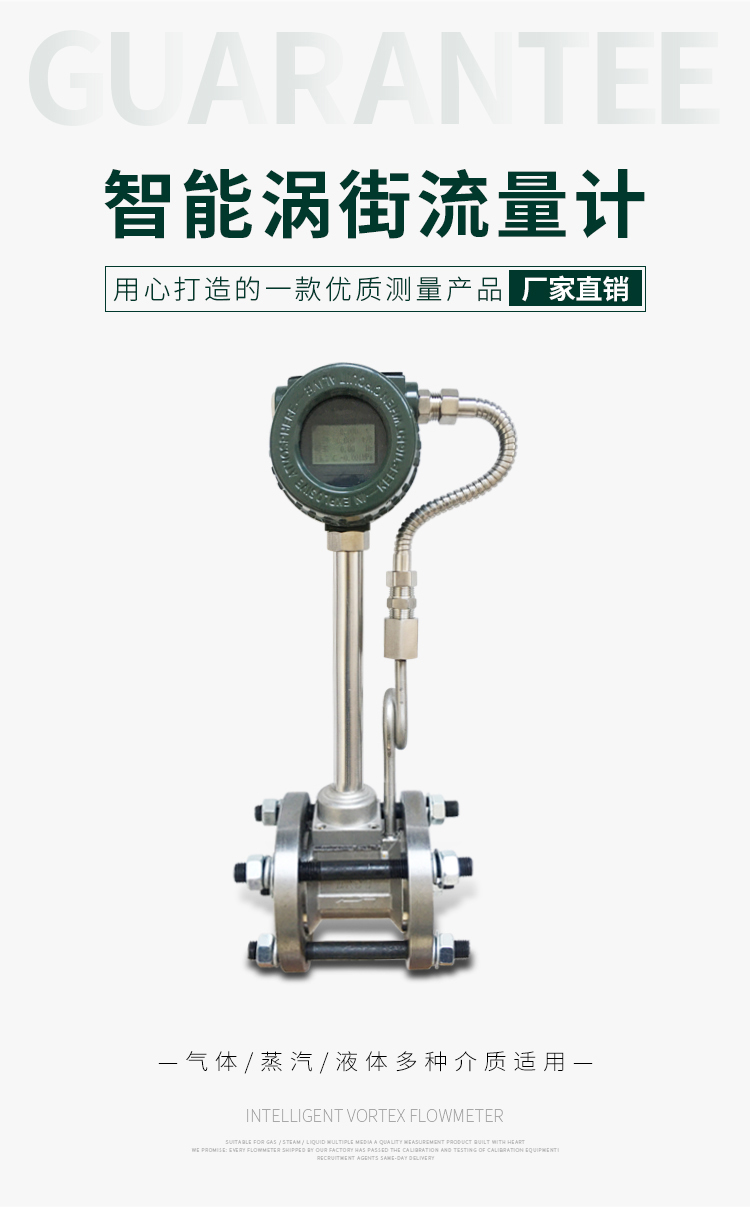

lugb智能渦街流量計

簡介

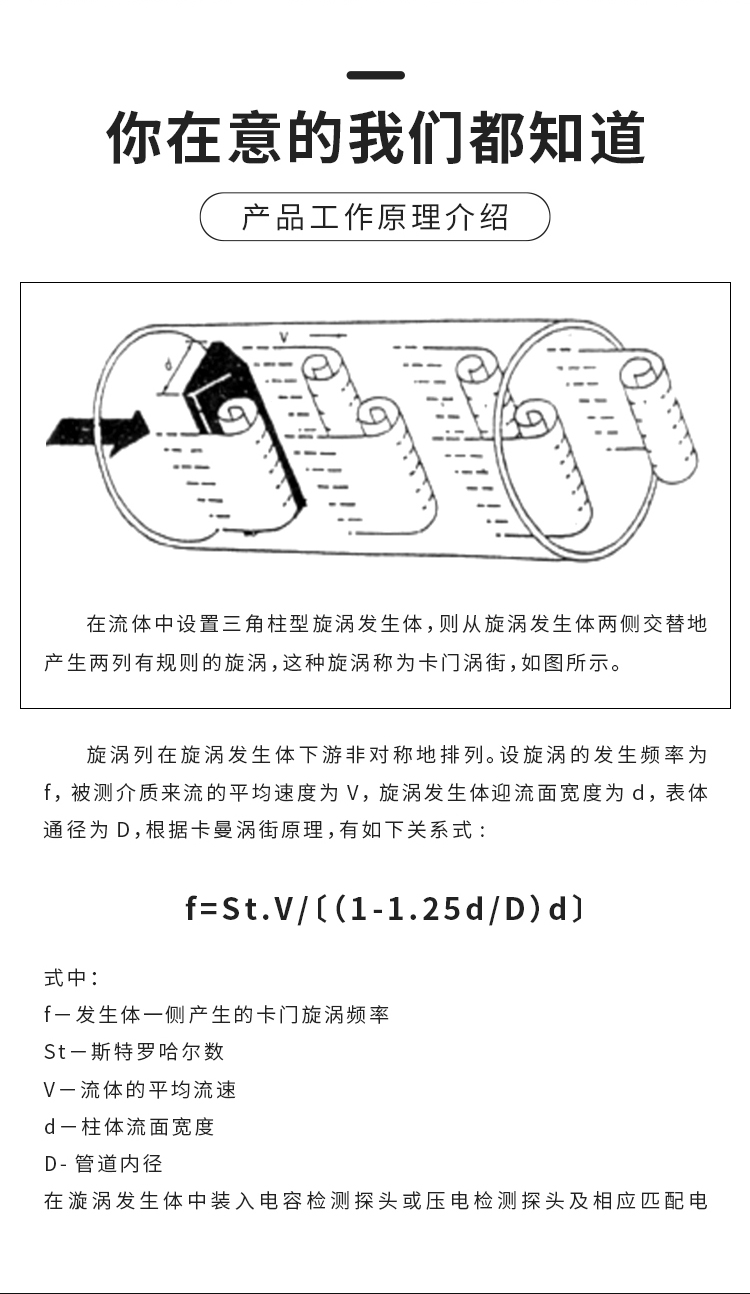

      LUGB型智能渦街流量計是根據卡門渦原理制造用于測量密封管道中液體、氣體、蒸汽流量的精密儀表，由于檢測元件密封在檢測體內，不接觸被測介質，且內部無可動部件，無需進行現場維護，因此深受廣大用戶的推崇。

       lugb智能渦街流量計廣泛用于石油、化工、冶金制藥、熱電、造紙工業的計量管理及過程控制·

lugb智能渦街流量計產品特點

結構簡單而牢固，無可動部件，可靠性高，長期運行十分可靠。

安裝簡單，維護十分方便。

檢測傳感器不直接接觸被測介質，性能穩定，壽命長。

輸出是與流量成正比的脈沖信號，無零點漂移，精度高。

測量范圍寬，量程比可達1：10。

壓力損失較小，運行費用低，更具節能意義。

在一定的雷諾數范圍內,輸出信號頻率不受流體物理性質和組份變化的響,儀表系數僅與旋渦發生體的形狀和尺寸有關,測量流體體積流量時無需補償，調換配件后一般無需重新標定儀表系數。

應用范圍廣，蒸汽、氣體、液體的流量均可測量。

檢定周期為二年。

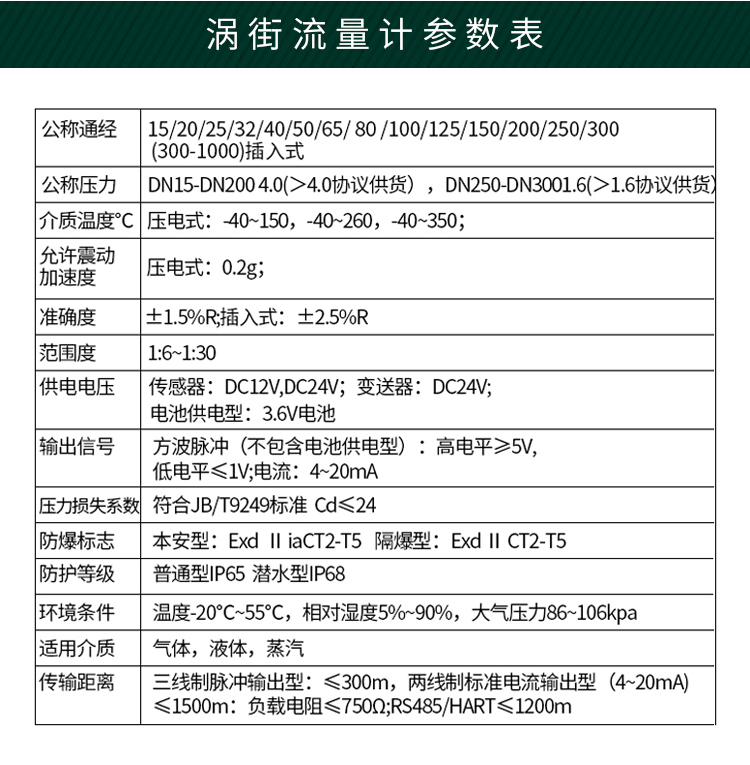

lugb智能渦街流量計技術參數

測量介質：

a、液體：冷水、熱水、各種油品、液化石油氣、各種化工液體油類

b、氣體：壓縮空氣、氧氣、天然氣、石油氣以及各種化工氣體

c、飽和蒸汽和溫度低于350℃的過熱蒸汽

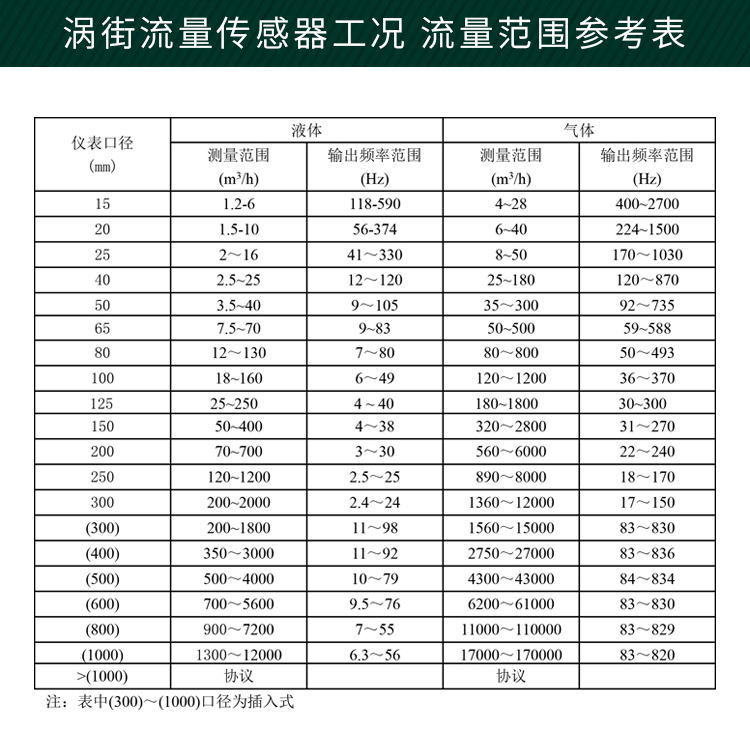

·測量可能范圍：雷諾數為5000 ～ 7000000

·正常工作范圍：雷諾數為20000 ～ 7000000

·精度：液體±1%；氣體、蒸汽±1.5%

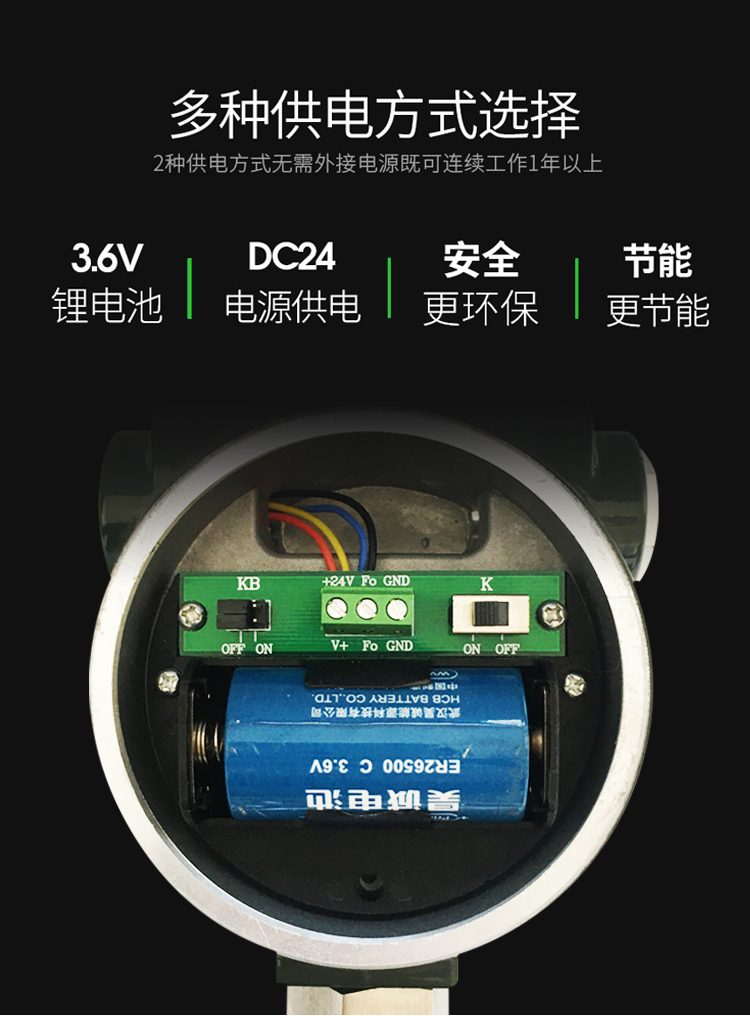

·電源電壓：24VDC（本安型流量計須由安全柵供電）

·輸出信號：

a、三線制電壓脈沖信號 低電平：≤1V；高電平：≥5V；占空比：約50%

b、二線制4 ～ 20mA電流信號（24V時回路負載≤500Ω）

·工作壓力：1.6MPa、2.5MPa、4.0MPa、6.3MPa

·壓力損失：

△P=1.079×10-6×ρ×V2 式中△P：壓力損失MPa ；V：流速m/s ；ρ:流體密度Kg/m3·傳感器材質：不銹鋼（304）·規格：DN15、DN20、DN25、DN40、DN50、DN65、DN80、DN100、DN150、DN200、DN250、DN300·環境溫度：-40℃ ～ +60℃（普通型）·相對濕度：5% ～ 90%·防護等級：IP65
