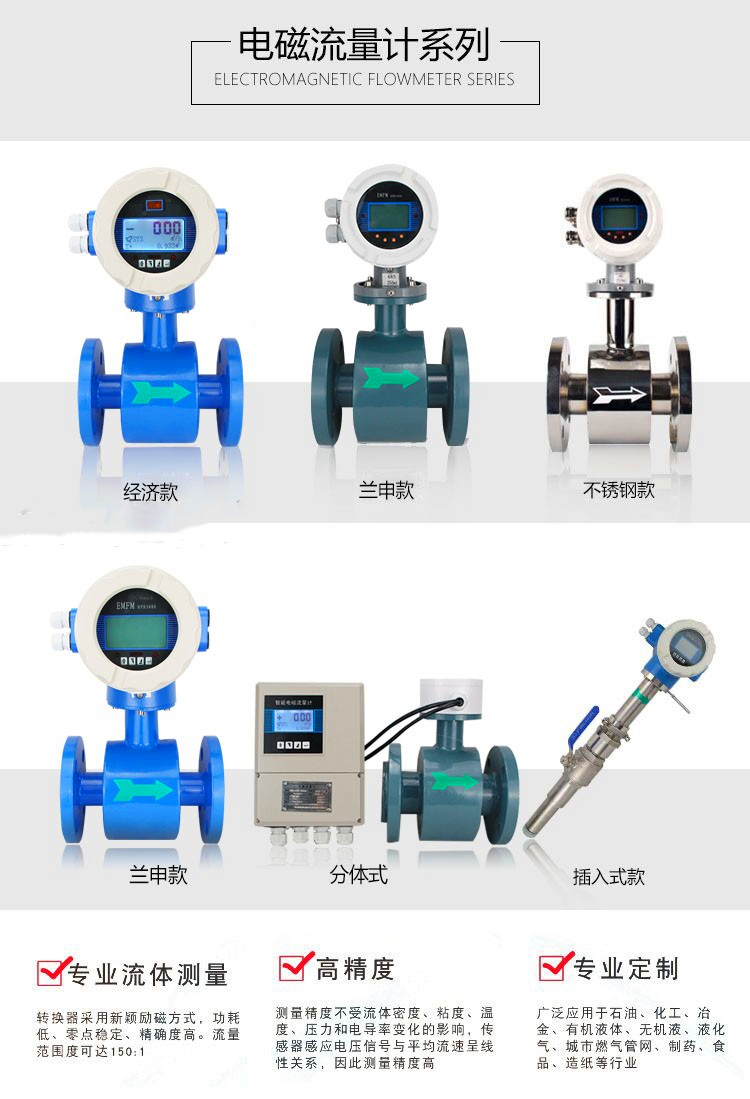

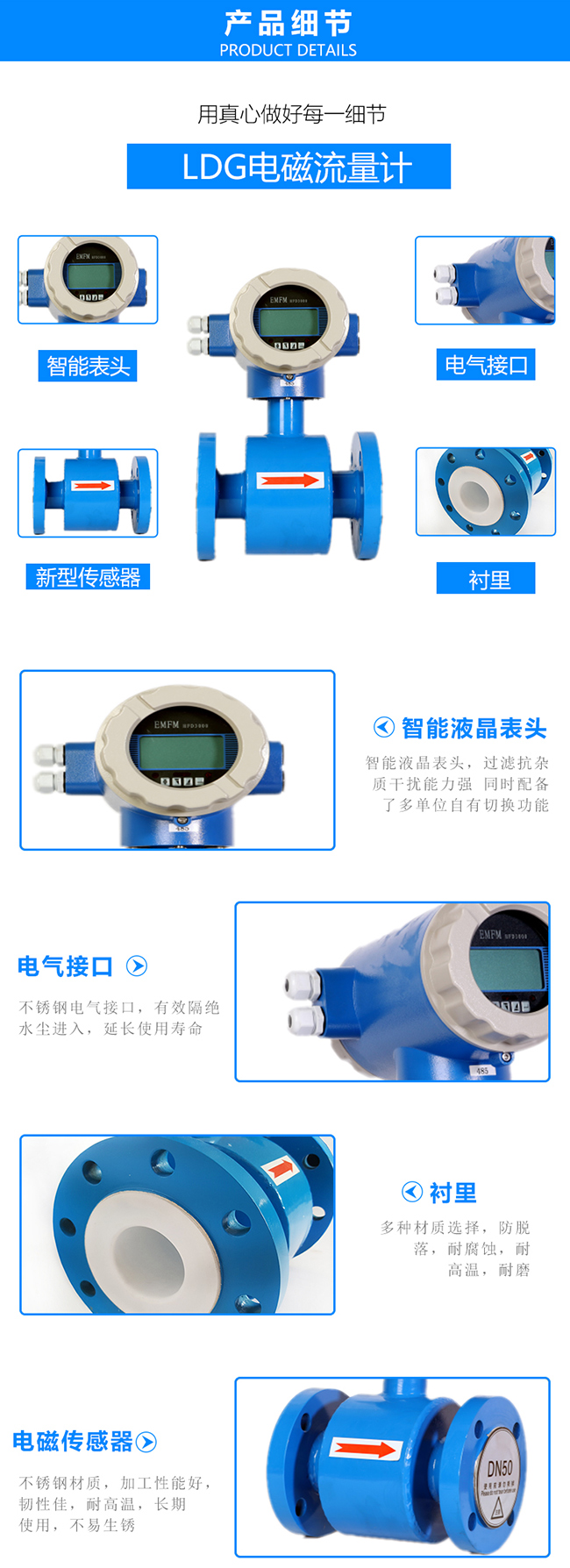

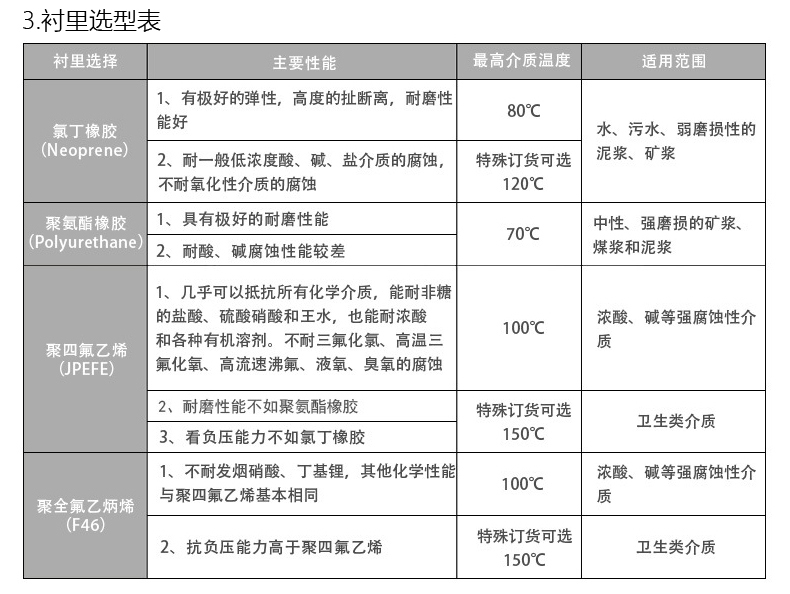

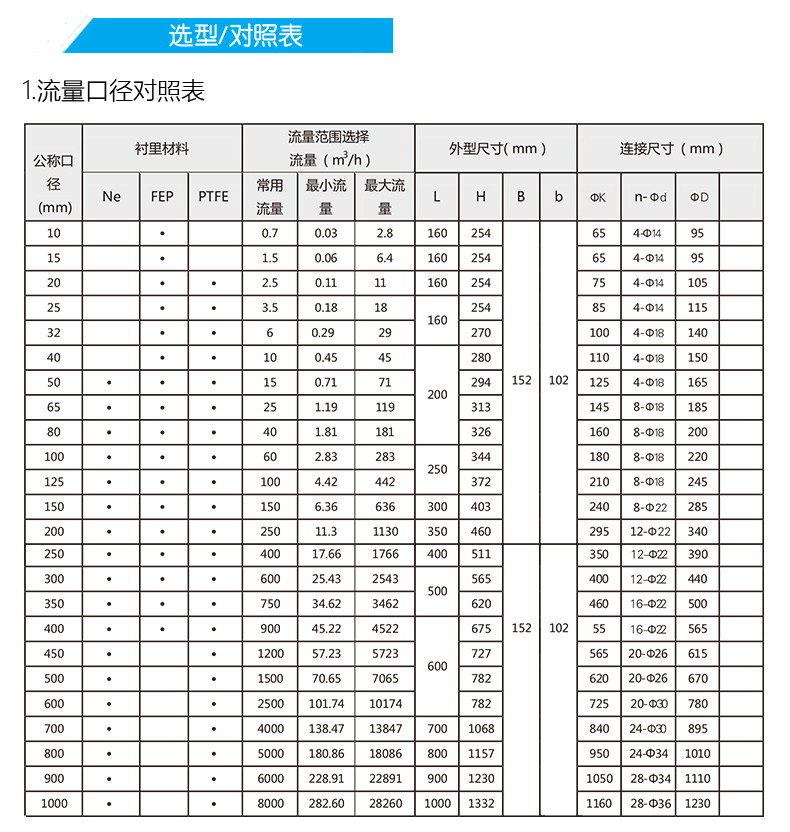

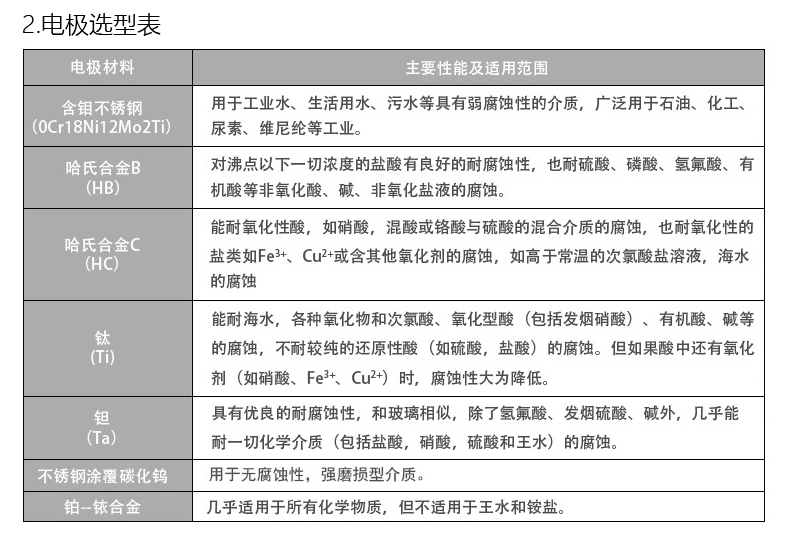

電磁流量計（Electromagnetic Flowmeters，簡稱EMF）是20世紀50~60年代隨著電子技術的發展而迅速發展起來的新型流量測量儀表。 電磁流量計是應用電磁感應原理， 根據導電流體通過外加磁場時感生的電動勢來測量導電流體流量的一種儀器。 電磁流量計emfm HFD3000由電磁流量傳感器和信號轉換器組成。一體型電磁流量計是根據法拉第電磁感應定律制定，用來測量導電流體的體積流量。由于獨特的特點已廣泛地應用于工業上各種導電液體的測量。 電磁流量計emfm HFD3000應用于化工、造紙、食品、紡織、冶金、環保、給排水等行業，與計算機配套可實現系統控制。主要用于測量各種酸、堿、 鹽溶液、紙漿、泥漿、水、污水、飲料、酒類等導電液體或固液兩相導電介質的體積流量。廣泛用于化 工、礦冶、給排水、造紙、污水處理、食品、制糖、港口疏浚等行業對流量的檢測、積算、調節和控制。結構電磁流量計emfm HFD3000的結構主要由磁路系統、測量導管、電極、外殼、襯里和轉換器等部分組成。  電磁流量計產品圖磁路系統：其作用是產生均勻的直流或交流磁場。直流磁路用**磁鐵來實現，其優點是結構比較簡單，受交流磁場的干擾較小，但它易使通過測量導管內的電解質液體極化，使正電極被負離子包圍，負電極被正離子包圍，即電極的極化現象，并導致兩電極之間內阻增大，因而嚴重影響儀表正常工作。當管道直徑較大時，**磁鐵相應也很大，笨重且不經濟，所以電磁流量計一般采用交變磁場，且是50HZ工頻電源激勵產生的。 測量導管：其作用是讓被測導電性液體通過。為了使磁力線通過測量導管時磁通量被分流或短路，測量導管必須采用不導磁、低導電率、低導熱率和具有一定機械強度的材料制成，可選用不導磁的不銹鋼、玻璃鋼、高強度塑料、鋁等。 電極：其作用是引出和被測量成正比的感應電勢信號。電極一般用非導磁的不銹鋼制成，且被要求與襯里齊平，以便流體通過時不受阻礙。它的安裝位置宜在管道的垂直方向，以防止沉淀物堆積在其上面而影響測量精度。 外殼：應用鐵磁材料制成，是分配制度勵磁線圈的外罩，并隔離外磁場的干擾。 襯里：在測量導管的內側及法蘭密封面上，有一層完整的電絕緣襯里。它直接接觸被測液體，其作用是增加測量導管的耐腐蝕性，防止感應電勢被金屬測量導管管壁短路。襯里材料多為耐腐蝕、耐高溫、耐磨的聚四氟乙烯塑料、陶瓷等。 轉換器：由液體流動產生的感應電勢信號十分微弱，受各種干擾因素的影響很大，轉換器的作用就是將感應電勢信號放大并轉換成統一的標準信號并抑制主要的干擾信號。其任務是把電極檢測到的感應電勢信號Ex經放大轉換成統一的標準直流信號。 電磁流量計emfm HFD3000特點1、測量不受流體密度、粘度、溫度、壓力和電導率變化的影響； 2、測量管內無阻礙流動部件，無壓損，直管段要求較低。對漿液測量有獨特的適應性； 3、合理選擇傳感器襯里和電極材料，即具有良好的耐腐蝕和耐磨損性； 4、轉換器采用新穎勵磁方式，功耗低、零點穩定、精確度高。流量范圍度可達150：1； 5、轉換器可與傳感器組成一體型或分離型； 6、轉換器采用16位高性能微處理器，2x16LCD顯示，參數設定方便，編程可靠； 7、流量計為雙向測量系統，內裝三個積算器：正向總量、反向總量及差值總量；可顯示正、反流量，并具有多種輸出：電流、脈沖、數字通訊、HART； 8、轉換器采用表面安裝技術(SMT)，具有自檢和自診斷功能； 9、測量精度不受流體密度、粘度、溫度、壓力和電導率變化的影響，傳感器感應電壓信號與平均流速呈線性關系，因此測量精度高。 10、測量管道內無阻流件，因此沒有附加的壓力損失；測量管道內無可動部件，因此傳感器壽命極長。 11、由于感應電壓信號是在整個充滿磁場的空間中形成的，是管道載面上的平均值，因此傳感器所需的直管段較短，長度為5倍的管道直徑。 12、轉換器采用國際最新***的單片機（MCU）和表面貼裝技術（SMT），性能可靠，精度高，功耗低，零點穩定，參數設定方便。點擊中文顯示LCD，顯示累積流量，瞬時流量、流速、流量百分比等。 13、雙向測量系統，可測正向流量、反向流量。采用特殊的生產工藝和優質材料，確保產品的性能在長時候內保持穩定。 電磁流量計emfm HFD3000技術參數 . 公稱通徑系列 DN （ mm ） 管道式四氟襯里： 10 、 15 、 20 、 32 、 40 、 50 、 65 、 80 、 100 、 125 、 150 、 200 、 250 、 300 、 350 、 400 、 450 、 500 、 600 管道式橡膠襯里： 40 、 50 、 65 、 80 、 100 、 125 、 150 、 200 、 300 、 350 、 400 、 500 、 600 、 800 、 1000 、 1200 。 . 流動方向：正、反凈流量。量程比： 150 ： 1 。重復性誤差：測量值的± 0 。 1% . 精 度 等 級： 0.5 級、 1.0 級（管道式） . 被測介質溫度：普通橡膠襯里： -20 ～ +60 ℃ 高溫橡膠襯里： -20 ～ +90 ℃ 聚四氟乙烯襯里： -30 ～ +100 ℃ 高溫型四氟襯里： -30 ～ +180 ℃。 . 額定工作壓力：管道式： DN6 ～ DN80 ≤ 1.6Mpa, DN100 ～ DN250 ≤ 1.0Mpa, DN300 ～ DN1200 ≤ 0.6Mpa 。 . 流量測量范圍：流量測量范圍對應流速范圍是 0.1 ～ 15m/s . 電導率范圍：被測流體電導率≥ 5us/cm( 一體式 ) ，大多數以水為成分的介質，其電導率在 200 ～ 800 μ s/cm 范圍內，均可選用電磁流量計來測量其流量。 . 電流輸出： 0 ～ 10mA 時，負載電阻為 0 ～ 1.5k Ω； 4 ～ 20mA 時，負載電阻為 0 ～ 750k Ω . 數字頻率輸出：輸出頻率上限可在 1 ～ 5000Hz 內設定帶光電隔離的晶體管集電極開路雙向輸出。外接電源≤ 35V 導通時集電極電流為 250mA 。 . 供電電源： 85 ～ 265V ， 45 ～ 63Hz 。 . 直管段長度：管道式：上游≥ 5DN ，下游≥ 2DN 。 . 連接方式：流量計與配管之間均采用法蘭連接，法蘭連接尺寸應符合 GB11988 的規定。 . 防爆標志： mdIIBT4 。 . 環境溫度： -25 ～ 60 ℃ . 相對濕度： 5% ～ 95% 消耗總功率：小于 20W。 選購口徑與量程的選擇 變送器口徑通常選用與管道系統相同的口徑。如果份道系統有待設計，則可根據流母范圍和流速來選擇口徑。對于電磁流量計來說，流速以2-4m/s較為適宜。在特殊情況下. 如液體中帶有固體顆粒，考慮到磨損的情況，可選常用流速≤3m/s,對于易附管壁的流體，可選用流速≤2m/s,流速確定以后，可根據  來確定變送器口徑。 變送器的量程可以根據兩條原則來選擇:一是儀表滿量程大于預計的**流量值，二是正常流值大于儀表滿量程的50%，以保證一定的測量精度。 襯里選擇 電磁流量計內襯材料正確選用方法 應根據被測介質的腐蝕性，磨損性和溫度來選擇內襯材料： 一、天然橡膠（軟橡膠） 1、較好的彈性，耐磨性和扯斷力 2、耐一般的弱酸、弱堿的腐蝕 3、 測水、污水 二、耐酸橡膠（硬橡膠） 可耐常溫下的鹽酸、醋酸、草酸、氨水、磷酸及50%的硫酸、氫氧化鈉、氫氧化鉀的腐蝕，但不耐強氧化劑的腐蝕 測一般的酸、堿、鹽溶液 三、氯丁橡膠（Neoprene） 1、極好的彈性，高度的扯斷力，耐磨性能好 2、耐一般低濃度的酸堿、鹽溶液的腐蝕，但不耐氧化性介質的腐 <80℃； 測水、污水、泥漿和礦漿 四、聚胺脂橡膠（Polyurethane） 1、極好的耐磨性能 2、耐酸、堿性能差 <40℃ 測中性強磨損的煤漿、泥漿和礦漿 五、聚四氟乙烯（PTFE） 1、耐沸騰的鹽酸、硫酸、硝酸、王水、濃堿和各種有機溶劑 2、耐磨性能好，粘接性能差 -80～+180℃； 測濃度、濃堿強腐蝕性溶液及衛生類介質 應用現場選型 1.了解工藝參數 （1）了解被測液體名稱（由用戶提供） （2）了解被測液體的**流量、常用流量、最小流量（由用戶提供） （3）了解工藝管徑（由用戶提供） （4）了解介質溫度（由用戶提供） （5）了解介質壓力（由用戶提供） （6）了解被測流體的電導率（由用戶提供） （7）了解是否有負壓情況存在（由用戶提供） 2．初步選型 （1） 根據了解到的被測介質的名稱和性質，確定是否采用電磁流量計（由業務員確定） 注意：電磁流量計只能測量導電液體流量，而氣體、油類和絕大多數有機物液體不在一般導電液體之例 （2）根據了解到的被介質性質，確定電極材料 注意；公司一般提供不銹鋼、哈氏、鈦和鉭等四種電極，選用哪種電極應根據介質性質查相關資料手冊 （2）根據了解到的介質溫度確定采用橡膠還是四氟內襯（由營銷員確定） 注意：橡膠耐溫不得超過80C； 四氟耐溫150C，瞬間可耐180C； 城市污水一般可采用橡膠內襯和不銹鋼電極 （3）根據了解到的介質壓力，選擇表體法蘭規格（由營銷員確定） 注意：電磁法蘭規格通常為當口徑由DN10－250時，法蘭額定壓力≤1.6Mpa； 當口徑由DN250－1000時，法蘭額定壓力≤1.0Mpa； 當介質實際壓力高于上述管徑－壓力對應范圍時，為特殊訂貨，但最高壓力不得超過6.4Mpa （4）確定介質的電導率 注意：（1）電磁流量計的電導率不得低于5uS/cm （2）自來水的電導率約為幾十到上百個uS/cm，一般鍋爐軟水（去離子水）導電，純水（高度蒸餾水）不導電 （3）氣體、油和絕大多數有機物液體的電導率遠低于5uS/cm，不導電。 3．了解用戶要求 （1）了解是組合式就地顯示還是分體式遠傳顯示（由用戶提供） 注意：當為分體遠傳顯示時請了解**距離，分離**距離為100米 （2）了解是否需要其它附加功能（由用戶提供） 注意：1、電磁流量計本身帶有上下限流量報警、頻率和電流輸出功能，無須另外特殊訂貨 2、電磁流量計外殼密封防護等級有IP65和IP68兩種，當選擇潛水型IP68時屬于特殊訂貨 3、當電磁流量計要和計算機連接時，需增加RS－485通訊口，屬于特殊訂貨 4．選型：通過上述步驟后，可最后確定電磁流量計型號規格。 電磁流量計emfm HFD3000注意事項 1、 精度等級和功能根據測量要求和使用場合選擇儀表精 度等級，做到經濟合算。比如用于貿易結算、產品交接和能源計量的場合，應該選擇精度等級高些，如1.0級、0.5級，或者更高等級; 用于過程控制的場合，根據控制要求選擇不 同精度等級;有些僅僅是檢測一下過程流量，無需做精確控制和計量的場合，可以選擇精度等級稍低的，如1.5級、2.5級，甚至 4.0級，這時可以選用價格低廉的插入式電磁流量計。 2、測量介質流速、儀表量程與口徑 測量一般的介質時，電磁流量計的滿度 流量可以在測量介質流速0.5—12m/s范圍內 選用，范圍比較寬。選擇儀表規格(口徑)不一 定與工藝管道相同，應視測量流量范圍是否 在流速范圍內確定，即當管道流速偏低，不能滿足流量儀表要求時或者在此流速下測量準 確度不能保證時，需要縮小儀表口徑，從而提 高管內流速，得到滿意測量結果。 3、盡量避開鐵磁性物體及具有強電磁場的設備，以免磁場影響傳感器的工作磁場和流量信號。 4、應盡量安裝在干燥通風之處，避免日曬雨淋，環境溫度應在-20～+60℃，相對濕度小于85%。 5、流量計周圍應有充裕的空間，便于檢測與維修。 聲明：此篇為蘇州閩泰瑞澤電子科技有限公司原創文章，轉載請標明出處鏈接：http://www.aolekang.net/h-nd-357.html
|
