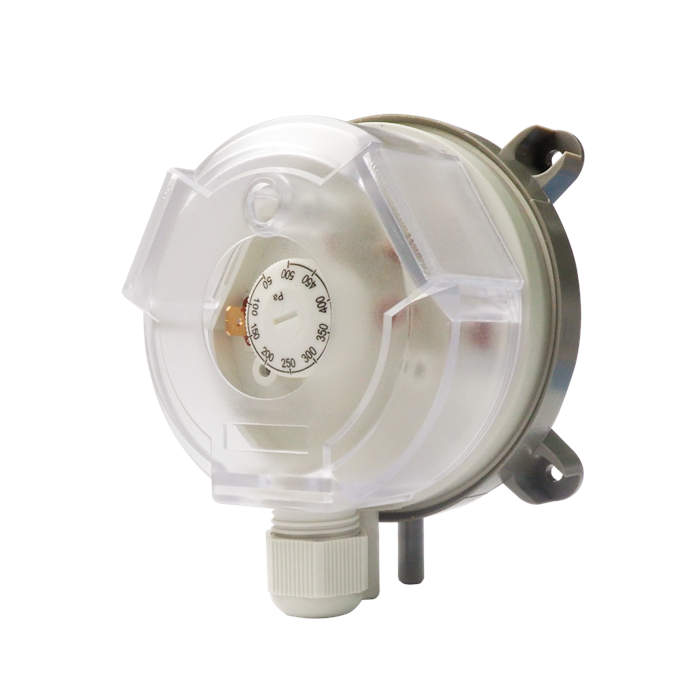

索爾曼KIMO機械式差壓開關Si-DPMS適用于暖通空調系統中風管和過濾器及風機的壓力控制,也適用于工業制冷系統的過熱和過冷保護。安裝簡便,現場可調整壓力開關閥值。可與其它壓力儀表并聯安裝 (例如差壓變送器)。
機械式差壓開關Si-DPMS產品選型
型號Si-DPMS-1 測量量程(Pa)20-200Pa 上下限開關誤差±15 % 開關偏差10Pa
型號Si-DPMS-2 測量量程(Pa)50-500Pa 上下限開關誤差±15 % 開關偏差20Pa
型號Si-DPMS-3 測量量程(Pa)200-1000Pa 上下限開關誤差±15 % 開關偏差100Pa
型號Si-DPMS-4 測量量程(Pa)500-2500Pa 上下限開關誤差±15 % 開關偏差150Pa
型號Si-DPMS-5 測量量程(Pa)1000-5000Pa 上下限開關誤差±15 % 開關偏差250Pa
允許過壓10000Pa
* 此量程為垂直安裝。 若是水平安裝, 量程增加 20 Pa。
Si-DPMS隨貨提供保護蓋、 安裝背板、 螺絲、 壓力接頭和軟管。
機械式差壓開關Si-DPMS技術規格
使用環境 空氣和中性氣體 (非可燃)
允許過壓 10 kPa
電壓 250 V / 1.5 A (0.4 A)
安裝方向 垂直安裝
防護等級 IP54 (含保護蓋), IP00 (不含保護蓋)
工作溫度 -40 °C ~ 85 °C
開關種類 單刀雙擲開關 SPDT
額定功率 電阻: 初始值: < 50 mΩ
電流: 1.5 A (0.4 A) / 250 V
接線端子 6.3 mm x 0.8 mm 片狀或螺絲端子
壓力接口 ? 6.0 mm
認證 CE 認證
機械式差壓開關Si-DPMS開關點設置
在刻度盤處設置開關點: 若想要設置更高的開關點 (壓力更高), 請順時針旋轉設定按鈕
(A) 的增加或減少。, 讓壓力慢慢增加, 注意不要超過**壓力。 通過控制開關點位的高低來控制壓力值
僅允許在刻度范圍內調整開關。設置閾值時, 不要過度旋轉設定按鈕 (A)。
