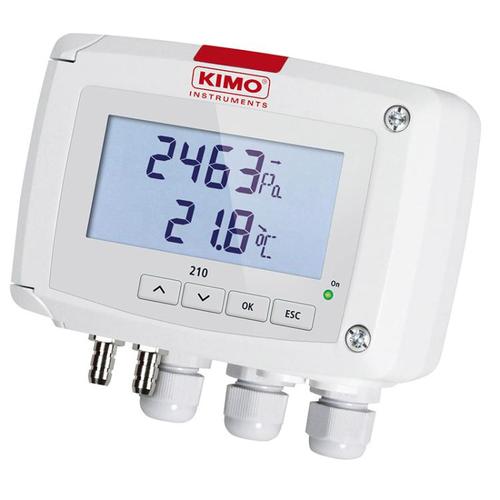

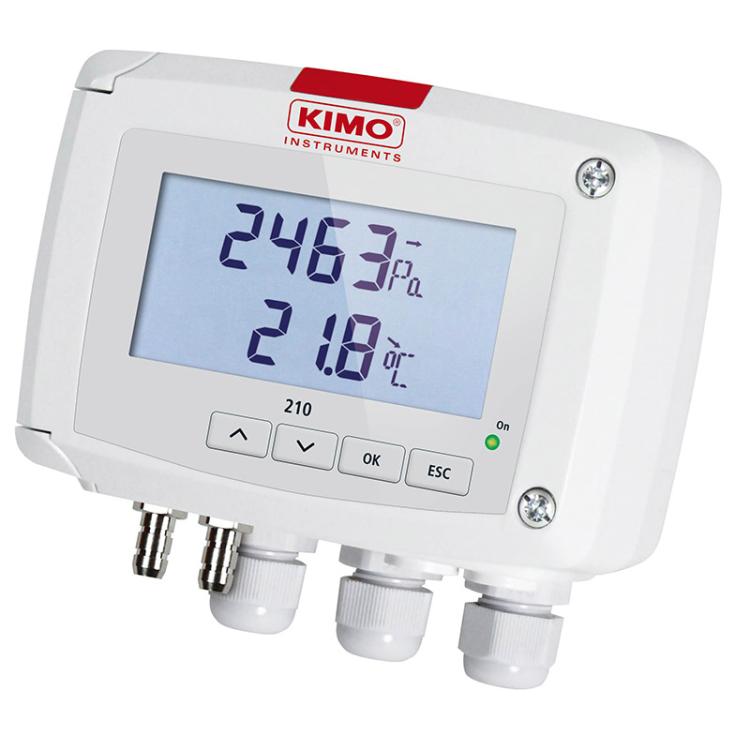

多功能微壓差變送器CP210
簡介
? 適用于制藥或電子行業潔凈室微差壓測量
? 量程 : -100 ~ +100 Pa ( 可設置為其他量程 )
? 可外接一組分體式鉑電阻 PT100 溫度探頭用于溫度測量
? 變送器接入溫度量程 : -100 ~ +400 °C ( 可設置為其他較小量程 )
? 在線自動校準 , 且無需斷電或拔除軟管
? 輸出信號 : 兩通道 4 線式 0 ~ 5 /10 V, 0 / 4 ~ 20 mA ( 擇其一 )
? 兩組繼電器輸出
? 電源 24 Vac/Vdc 或 240 Vac
? 顯示測量趨勢箭頭指標
? 工業塑料外殼 , IP65 防護等級
? 可選擇有或無數字顯示屏
? 隨貨提供背部固定背板 , 變送器旋轉即固定
外殼材質 : 工業塑料 , 阻燃等級 UL94-V0
防護等級 : IP65
顯示屏 : 液晶顯示 , 尺寸 : 75 x 40 mm
數字高度 : 測量值 : 10 mm ; 單位 : 5 mm
壓力接口 : 金屬倒刺接口 , ? 6.2 mm
電纜接頭 : 電纜**直徑 ? 8 mm
重量 : 340 g
多功能微壓差變送器CP210變送器功能
測量單位
Pa , mmH2O , mbar , inWG ,
mmHG , daPa , kPa , hPa
°C , °F
精確度 差壓 : ±0.5 % 測量值
溫度 : ±0.2 °C
重復性 / 線性 / 遲滯 ±2 Pa
響應時間 1/e (63%) 0.3 s
分辨率：
1 Pa , 0.1 mmH2O , 0.01 mbar , 0.01 inWG ,
0.01 mmHG , 0.1 daPa , 0.001 kPa , 0.01 hPa
0.1 °C , 0.1 °F
允許過壓 21000 Pa
多功能微壓差變送器CP210技術規格
電源
24 Vac/Vdc ± 10%
240 Vac ± 10% , 50 ~ 60 Hz
輸出信號
電流: 2 通道 4 ~ 20 mA 或 0 ~ 20 mA ( 4 線式 )
電壓: 2 通道 0 ~ 5 V 或 0 ~ 10 V ( 4 線式 )
**負載 : 500 Ω ( 0 / 4 ~ 20 mA )
最小負載 : 1000 Ω ( 0 ~ 5 / 10 V )
功耗 6 VA ( CP211-B ) / 8 VA ( CP211-H )
繼電器輸出 2 組繼電器 3A / 230 V
符合標準
2014/30/EU EMC ; 2014/35/EU 低電壓
2011/65/EU RoHS II ; 2012/19/EU WEEE
接線端口 螺絲接線槽適用電纜 ? 2.5 mm2
使用環境 空氣和中性氣體
自動校準
通過內置元件自動校準零點,保證測量微差壓
時零點無誤差(預設每10分鐘自動校準一次)
手動校準 通過按鍵手動零點校準
測量介質 空氣和中性氣體
使用條件 -10 ~ +50 °C, 非結露, 0 ~ 2000 m
儲存溫度 -10 ~ +70 °C
零點校準
?自動校準
CP 211 微差壓變送器配置了溫度自動補償和自動校準功能, 可保證微差壓測量時的長期穩定性和精確度。
自動校準功能 : 微差壓變送器的微處理器通過定期啟動自動校準元件補償傳感器的測量漂移。此補償來自于定期的差壓測量時零點自動校準。
因此無論使用環境有任何的變化, 微差壓變送器可維持長期穩定性和高精準度。
自動校準時微差壓變送器無需人工操作, 斷電或拔除連接軟管, 可在線進行自動校準。
自動校準時, 變送器將維持校準前的瞬間輸出信號, 完成校準后, 變送器將恢復測量輸出信號, 自動校準在一秒內即可完成。
當自動校準啟動時, 綠色顯示燈 “On” 將亮起, 如變送器為含顯示屏型號, 顯示屏將出現 “autoZ” 提示。
優點 : 無任何零點誤差漂移
自動校準頻率 : 可設置 1 到 60 分鐘
? 手動校準
當進行零點校準時, 需先拔下連接壓力接口的軟管并按下面板上的“Autozero” 按鍵。
當零點校準啟動時, 綠色顯示燈 “On” 將亮起, 如變送器為含顯示屏型號, 顯示屏將出現 “autoZ” 提示。
差壓測量穩定度系數設置
差壓傳感器對壓力變化的測量是非常靈敏的。因此當在不穩定的氣流中測量差壓時 , 差壓測量可能會跳動不定。
穩定度系數設置 ( 從 0 到 9 ) 可將測量值進行平均和濾波 , 并可降低瞬間氣流變化所造成的差壓測量瞬時值變化過大且可保證穩定的差壓測量。
選型表
CP211
-顯示屏
O 有顯示屏
N 無顯示屏
-量程
1 -100 ~ 100 Pa
-電源
B 24 Vac/Vdc
H 230 Vac
例如：CP21-1量程 -100 ~ 100Pa-B電源24 Vac/Vdc-O 有顯示屏
