便攜式多普勒流速流量儀

前言

       多普勒流量計是利用多普勒頻移獲得流體流速數據，然后根據原始流速、液位數據以數學模型計算出截面平均流速后乘以流體截面積而獲得流量的流量檢測技術（流量的基本公式：流量Q=平均流速V*截面面積A）。因此，多普勒流量計的測流量過程可具體為：測定流速、平均流速計算、截面積計算、流量計算。其中后兩項均是簡單的幾何/數學計算。

       目前，多普勒流量計使用最多的波則是超聲波和雷達波，而采用任何波作為測量波的多普勒流量計，用到的流速定量原理均是多普勒頻移原理。基本上，可以認為該原理下各種波的探頭測量某點點流速或測量范圍內（指聲波或雷達波的覆蓋范圍流速測量，并非整個斷面）的流速的精度并沒有本質區別，基本都在1-2%左右。

       超聲波和雷達波在測流應用上的區別，主要是超波通常用于流體下測量，后者一般用于流體以上測量。因此，超聲波可以根據收集分析不同時間的回波的多普勒頻移而得到流體內不同深度的流速數據。因其安裝于液體液面以下，可以獲得多個深度流速，可以獲得多個流速計算得到的平均流速。總的來說，在超聲波和雷達波兩種探頭都工作正常的情況下，水下超聲的方式計算的流量更為準確一些，且具備更廣泛的流體狀態適用性。但實際上還是要看當時的水流運動形態以及干擾因素，比如溫度變化對超聲波波速有較大影響，將給結果帶來干擾。

簡介

       聲學便攜式多普勒流速流量儀是應用于河流、明渠及管道等工況的流速流量檢測儀器。其采用超聲波探測技術，測量精度高、穩定性好、受環境因素影響小，無轉動件、維護頻次低、工作可靠性高，是便攜流速流量測量的首選產品。多普勒效應，發射和接收的超聲波頻率差與流速建立關系，超聲波發射與接收的時間差與液位建立關系，靜壓式液位用于需要測量液位量程較大的工況，環境溫度測量用于修正超聲波實際傳播速度。

便攜式多普勒流速流量儀特性

√ 傳感器支持瞬時流量與累計流量功能

√ 能測靜止水的流速

√能測非滿管、滿管及明渠的流量

√能測矩形、圓形、梯形、三角形截面的流量

√流速測量范圍寬，0～10m/s,   雙向

√流速測量精度高，1mm/s 誤差

√超聲測量液位精度高，誤差1mm(2m   以內)

√純物理方法測量，免標定，免校準

√支持靜壓測液位

√支持溫度補償流速測量與液位測量

√ModbusRTU 協議

√傳感器防護等級IP68,   支持長期水下工作

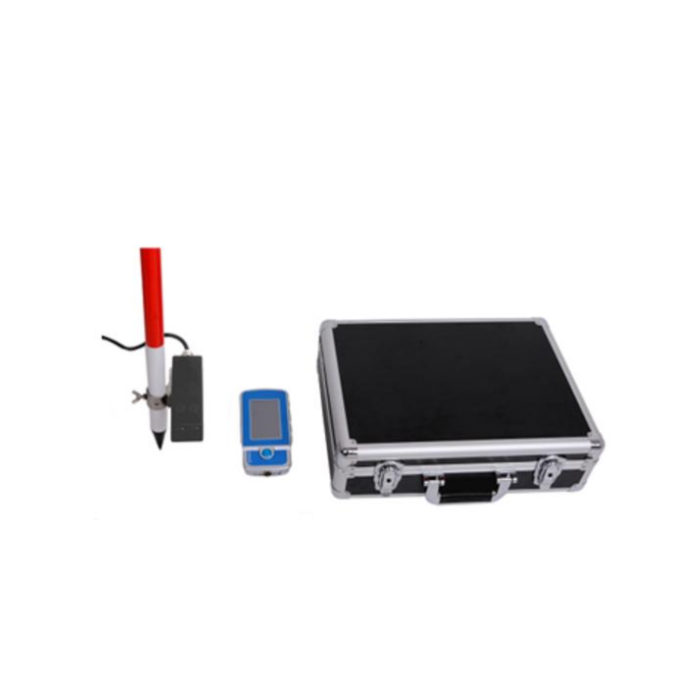

√便攜式方案：傳感器+手持機+測量桿，手提箱容納所有配件

√手提箱尺寸：435*320*135mm

便攜式多普勒流速流量儀手持機性能

傳感器性能指標

便攜式多普勒流速流量儀技術規格

規格參數如有變動，恕不另行通知。

1.3 應 用 領 域

◎海綿城市、河長制管理、內河監測、自然河流、明渠、管道、養殖等場景。
