簡介

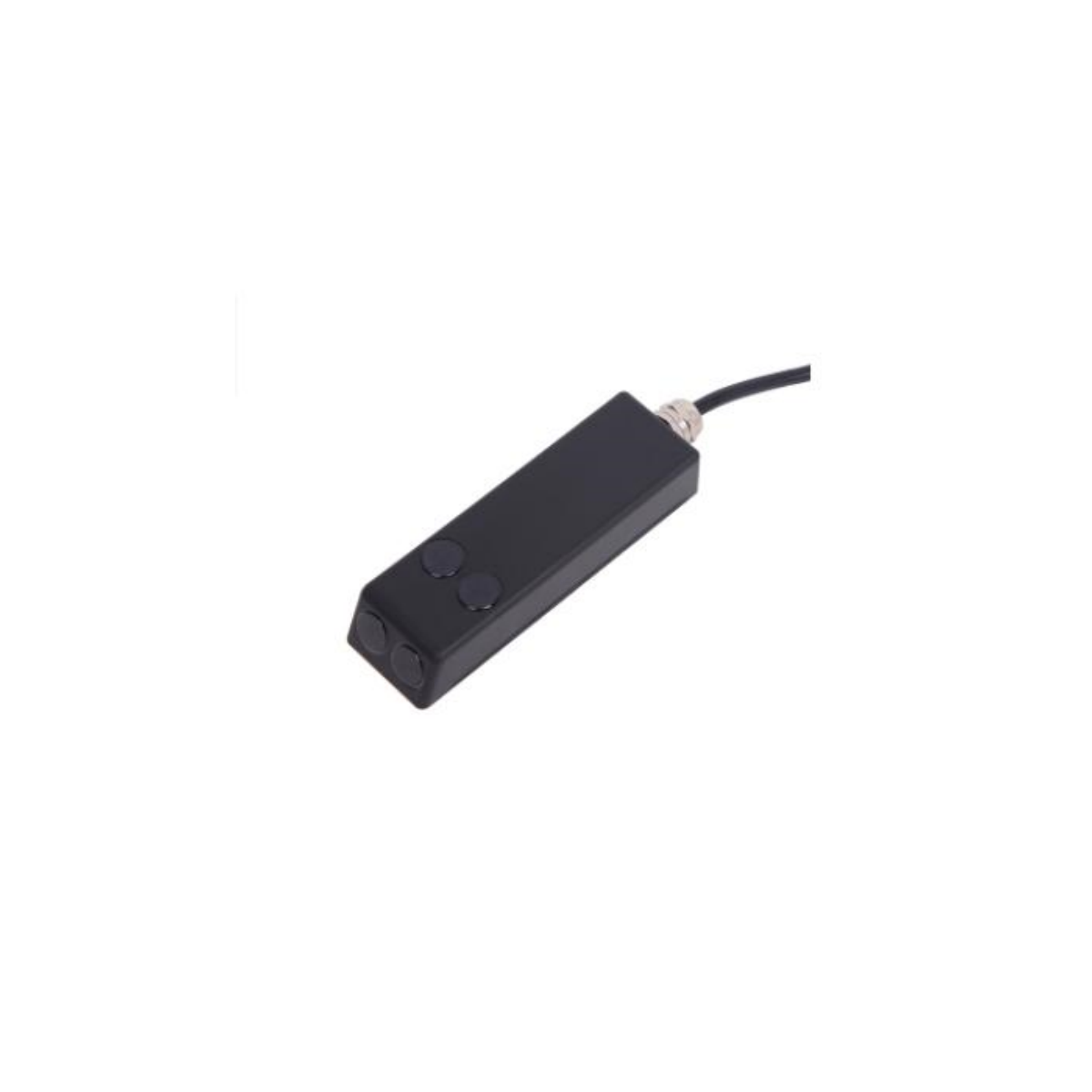

聲學多普勒流量計，適用于河道、明渠、管道等場景，在線監測水域的流速、水位、溫度、瞬時流量、累計流量。儀器采用超聲波多普勒原理測量流速，超聲波時差法或靜壓法測量水位，通過設定截面，計算流量。多普勒流速儀有結構緊湊、無轉動件、壽命長、使用簡單、免維護的特性，其廣泛應用于海綿城市、給/排水管網、黑臭水體、自然河流、明渠、水庫、科學研究的流場分析、液位探測等場景。
二、儀器特點
傳感器支持瞬時流量與累計流量
能測靜止水的流速
能測非滿管、滿管及明渠的流量
能測圓形、矩形、梯形、三角形截面的流量
流速測量范圍寬，0～10m/s
流速測量精度高，1mm/s誤差
超聲測量液位精度高，誤差1mm(2m以內)
純物理方法測量，免標定，免校準
支持靜壓測液位
ModbusRTU協議
傳感器防護等級IP68,支持長期水下工作
在線式方案：顯示器或RTU+傳感器+專用支架
便攜式方案：傳感器+手持機+測量桿，手提箱容納所有配件
儀器參數
流 速 量 程0～10m/s
流速分辨率0.001m/s
流速精度0.001m/s(流速<=5m/s時);0.02m/s或?qū)嶋H峰值速度的0.3%(采用較大值)(流速>5m/s時)
超聲液位量程6.5m
超聲液位精度0.001m
超聲液位分辨率0.0005m
靜壓液位量程0~10m
靜壓液位精度±0.5%FS
靜壓液位分辨率0.001m
傳感器尺寸165*50*29.5mm
安裝專用支架材質金屬，塑料，橡膠
防護等級IP68
供電直流12V/24V
功耗測量時<100mA;休眠時<28mA
通信接口RS485,Modbus
工 作 溫 度-20~60℃
工 作 壓 力**6Bar
防雷支持
通信協議及寄存器表
1、串口參數
1)最小采集周期3000ms,通訊等待時間1000ms;
2)串口通信參數默認：波特率9600,8位數據位，1位停止位，無校驗，無硬件流控。
3)傳感器默認地址為1。
