一、概述
皮托管，又名“空速管”，“風速管”，英文是Pitot tube。皮托管是測量氣流總壓和靜壓以確定氣流速度，流量的一種管狀裝置。由法國H.皮托發明而得名。
L型皮托管探針在科研、生產、教學、環境保護以及隧道、礦井通風、能源管理部門，常用皮托管測量通風管道、工業管道、爐窯煙道內的氣流速度，經過換算來確定流量，也可測量管道內的水流速度。用皮托管測速和確定流量，有可靠的理論根據，使用方便、準確，是一種經典的廣泛的測量方法。此外，它還可用來測量流體的壓力。
優缺點：
優點：
1.能測得流體總壓和靜壓之差的復合測壓管。
2.結構簡單，使用、制造方便，價格便宜，只要精心制造并嚴格標定和適當修改，在一定的速度范圍之內，它可以達到較高的測速精度。
缺點：
1.用畢托管測流速時，儀器本身對流場會產生擾動，這是使用這種方法測流速的一個缺點。
2.實驗時必須首先將畢托管及橡皮管內的空氣完全排出，然后將畢托管的下端放入水流中，并使總壓管的進口正對測點處的流速方向。但實際應用時，氣泡不易排除干凈，下端一旦脫離水面，氣泡進入后需要重新排氣。另外，正對測點處的流速方向也不易實現。
二、測量原理
皮托管的測量原理是基于伯努利方程在空氣中應用的一個實例，皮托管的流速公式為

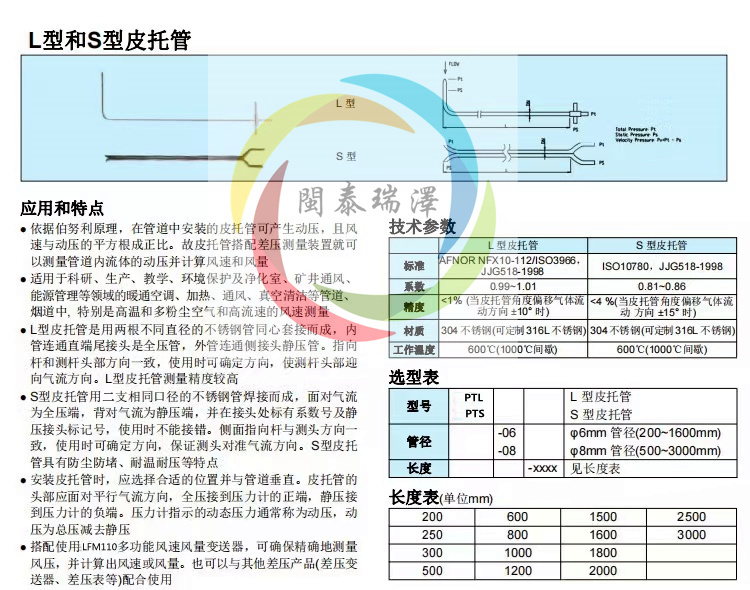

三、主要技術參數：
1．L型皮托管系數0.99-1.01之間，S型皮托管數0.81-0.86之間。
2．測量空氣流速不超過40m/s，測量水流速度不超過25m/s。
3．Φ8管最長1500mm，Φ10管最長2000mm，（公司備有各種規格皮托管）

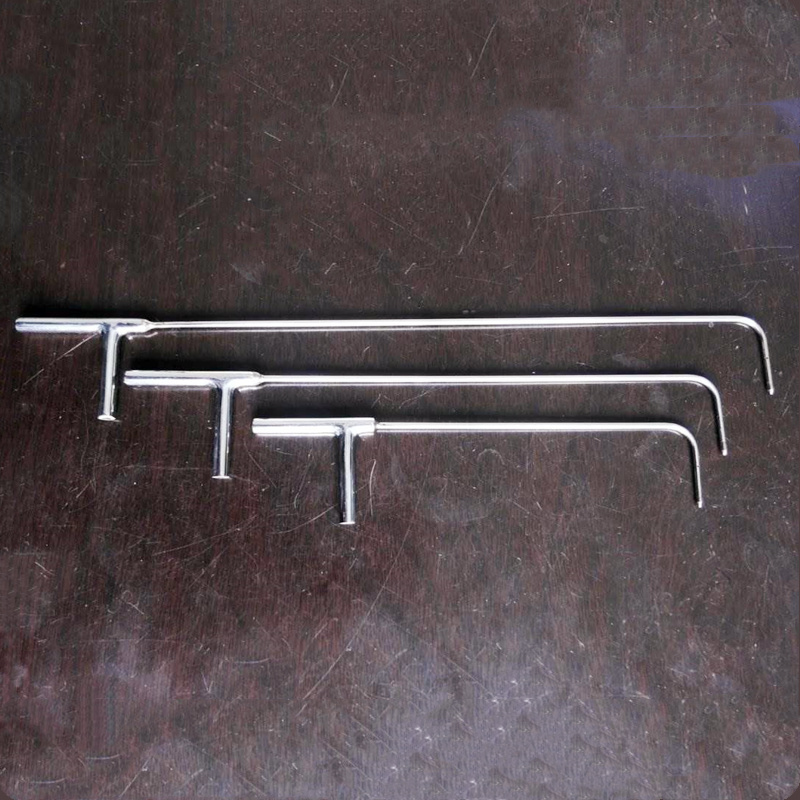

四、L型皮托管探針結構：

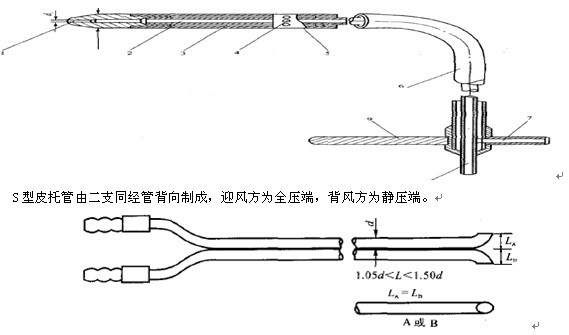

L型皮托管用兩根不同直經不銹鋼管子同心套接而成，內管通直端尾接頭是全壓管，外管通側接頭是靜壓管。指向桿與測桿頭部方向一致，使用時可確定方向，使測頭對準來流方向。
五、L型皮托管探針使用方法：
1、要正確選擇測量點斷面，確保測點在氣流流動平穩的直管段。為此，測量斷面離來流方向的彎頭、閥門、變徑異形管等局部構件要大于4倍管道直徑。離下游方向的局部彎頭、變徑結構應大于2倍管道直徑。
1、 皮托管的直徑規格選擇原則是與被測管道直徑比，不大于0.02。以免產生干擾，使誤差增大。測量時不要讓皮托管靠近管壁。
2、 測量時應當將全壓孔對準氣流方向，以指向桿指示。測量點插入孔處應避免漏風，防止該斷面上氣流干擾。按管道測量技術規范，應合理選擇測量斷面的測點。
5、皮托管只能測得管道斷面上某一點的流速，但計算流量時要用平均流速，由于斷面流量分布不均勻，因此該斷面上應多測幾點，以求取平均值。
6、測點按煙道（管道）測量法規定，按“對數一線性”法劃分，也可按常用的等分面積來劃分。
7、S型皮托管靜壓接頭處敲有標記號碼，并在鑒定單上注明皮托管系數。鑒定單應長期保存，以供計算。
六、保養
1．使用中可能造成管子彎曲。在使用前檢查一次，明顯撓曲預先校直，錐頭損傷則不能再使用。
2．在含塵管道中使用后，管內可能有積塵或水汽。應在使用后用吹氣方法吹凈后盛盒。或在使用前測試一下暢通性。使用后及時清潔內外管，以保證長期良好狀態。
3．小靜壓孔經常檢查，勿使雜質堵塞小孔，造成壓力不通。
4．標準皮托管檢定周期為五年。
