S型靠背管

皮托管，又名“空速管”，“風速管”，英文是Pitot tube。皮托管是測量氣流總壓和靜壓以確定氣流速度的一種管狀裝置，由法國H.皮托發明而得名。嚴格地說，皮托管僅測量氣流總壓，又名總壓管；同時測量總壓、靜壓的才稱風速管，但習慣上多把風速管稱作皮托管。L型皮托管系數：0.99~1.01之間，S型畢托管系數：0.81~0.86之間。

S型畢托管基本用途：皮托管是以經典流體學理論為依據發展面來的成熟測速裝置，具有悠久的應用是史和可靠的技術保證，隨著高精密壓力檢測技術的訊猛發展，皮托管的性能有了階躍式提升，被廣泛應用于科研、生產、教學、環保以及能源管理等部門。常用皮托管測量通風管道測量管道內的全壓、靜壓、動壓(即壓差)，計算工業爐窯煙道內的氣流速度，從而達到測量流量的目的。也可用來測量管道內的水流速度。

S型畢托管使用須知

1．要正確選擇測量點斷面，確保測點在氣流流動平穩的直管段。為此，測量斷面離來流方向的彎頭、閥門、變徑異形管等局部構件要大于4倍管道直徑。離下游方向的局部彎頭、變徑結構應大于2倍管道直徑。

2. 皮托管測量的直徑規格選擇原則是與被測管道直徑比，不大于0.02。以免產生干擾，使誤差增大。測量時不要讓皮托管靠近管壁。

S型標準皮托管測量時應當將全壓孔對準氣流方向，以指向桿指示，靜壓在氣流的垂直方向上。測量點插入孔應避免漏風,可防止該斷面上氣流干擾。

3．每根皮托管靜壓接頭處敲有標記號。標定系數及鑒定單應長期保存，以供計算。

4．配上本公司的數字壓力計DP1000-IIIB，數字風速風壓儀SYT-2000,可直讀風壓、風速。

5．特別推薦中文智能壓力風量儀DP2000中文液晶顯示、智能風速風壓風量儀全中文菜單式操作可輸入皮托管系數、空氣密度、風口面積。壓力、風速、風量值直讀。

S型畢托管規格如下：

3.S型皮托管卡套安裝機構：

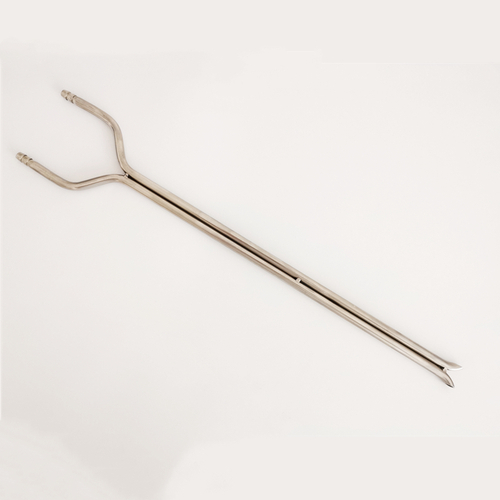

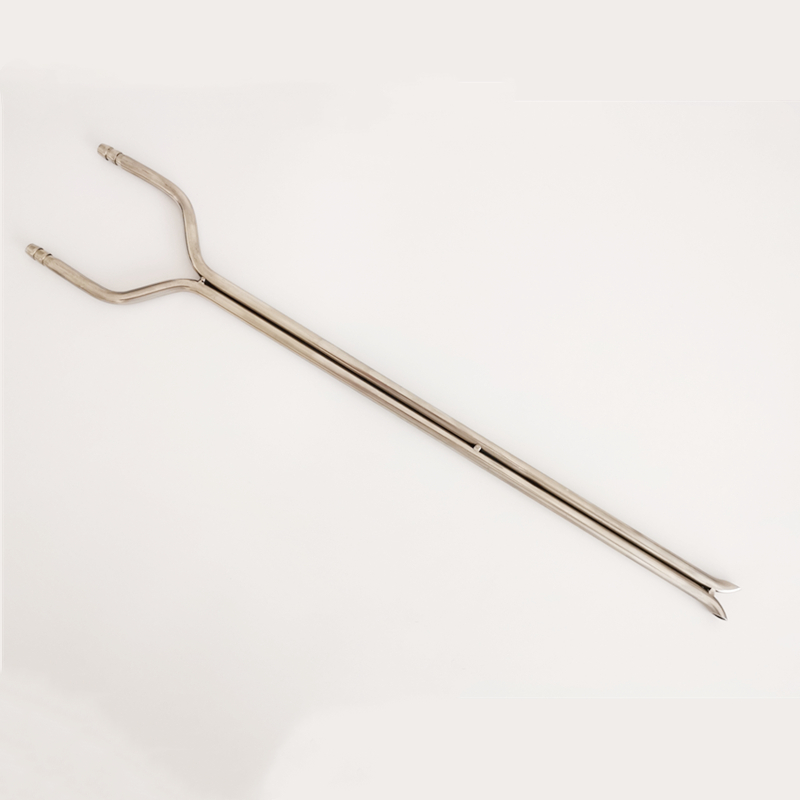

S型皮托管由二支同徑管背向制成，迎風方為全壓端，背風方為靜壓端。其系數為0.81--0.86,出廠標定為0.83

維護保養

1.使用中可能造成管子彎曲。在使用前檢查一次,明顯撓曲預先校直,錐頭損傷則不能再使用。

2.在含塵管道中使用后,管內可能有積塵或水汽。應在使用后用

吹氣 方法吹凈后盛盒?；蛟谑褂们皽y試一下暢通性。使用后及時清潔內外管,以保證長期良好狀態。

3.小靜壓孔經常檢查,勿使雜質堵塞小孔,造成壓力不通。

4.標準皮托管檢定周期為五年。
