簡介

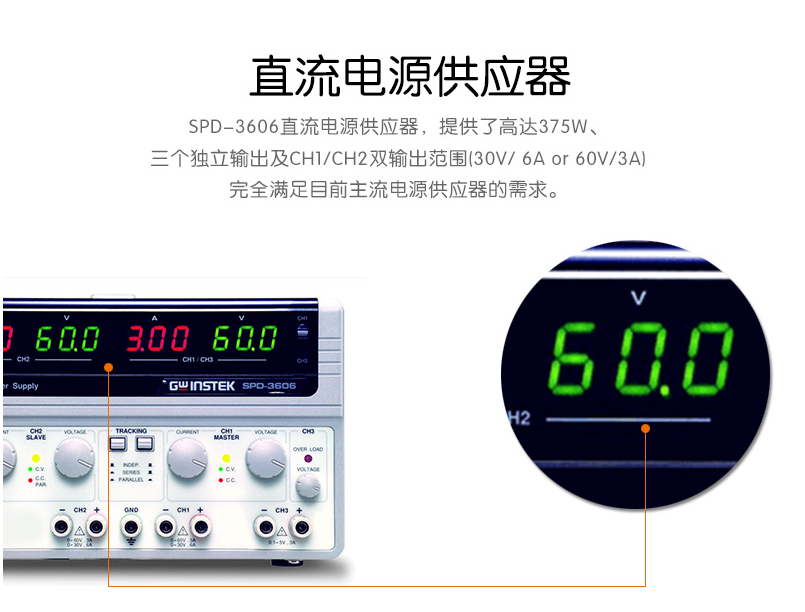

       固緯直流電源供應器說明書SPD-3606提供了高達375W、三個獨立輸出及CH1/CH2雙輸出范圍(30V/ 6A or 60V/3A)，完全滿足目前主流電源供應器的需求。再加上完整的操作保護功能、高效能、低噪聲，穩定度高且具有輕薄短小的體積，使得SPD-3606為新一代的電源供應器建立了一個全新的標準。

固緯直流電源供應器說明書SPD-3606特點

• CH1/CH2雙范圍30V/6A 及 60V/3A 輸出選擇




• CH3 0.1~5V/3A電壓可調




• 高效能功率轉換能力




• 手動及遠程on/off輸出控制




• 過電壓、過溫度保護、過載保護、極性反向保護

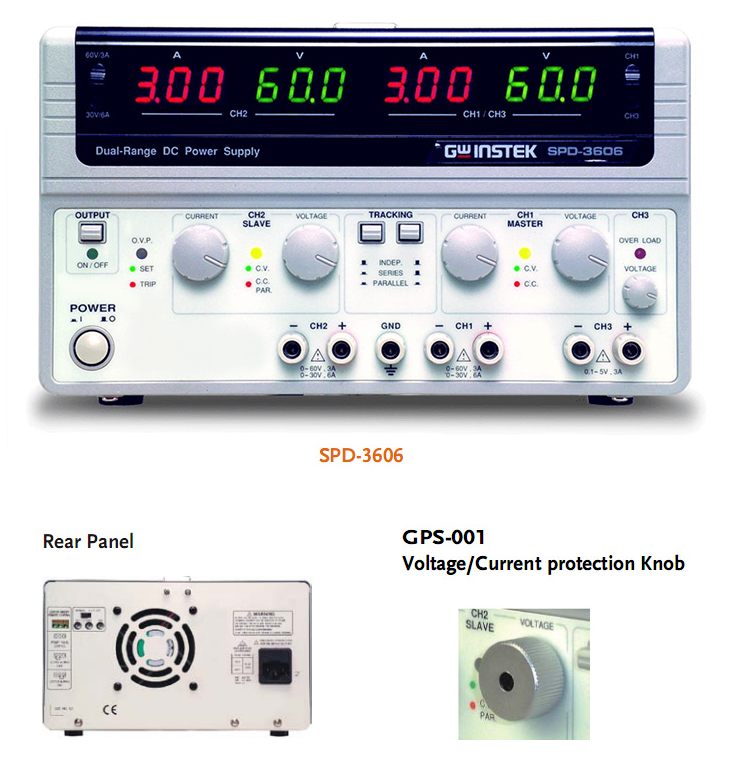

• 電壓/電流固定保護旋鈕(選購)

• 固緯直流電源供應器說明書SPD-3606技術參數

  規格
  輸出范圍
  CH1/CH2獨立	0 ~ 30V / 0 ~ 6A ; 0 ~ 60V / 0 ~ 3A
  CH1/CH2 串聯	0 ~ 60V / 0 ~ 6A ; 0 ~ 120V / 0 ~ 3A
  CH1/CH2并聯	0 ~ 30V / 0 ~ 12A ; 0 ~ 60V / 0 ~ 6A
  CH3	0.1 ~ 5V / 3A
  電壓
  電源變動率	≤0.01% + 3mV
  負載變動率	≤0.01% + 5mV (額定電流 ≤6A)≤0.01% + 8mV (額定電流 ≤12A)
  漣波 & 噪聲	≤5mVrms (5Hz ~ 1MHz );≤ 50mVpp (20Hz ~ 20MHz)
  恢復時間	≤100 s(負載改變50% , *小負載0.5A)
  電流
  電源變動率	≤0.2% + 3mA
  負載變動率	≤0.2% + 3mA
  漣波 & 噪聲	≤3mArms
  追蹤功能
  追蹤錯誤	≤0.5% + 10mV of master
  串聯變動率	≤300mV
  漣波 & 噪聲	≤10mVrms (5Hz ~ 1MHz);≤100mVpp (20Hz ~ 20MHz)
  輸出開關響應時間
  電壓上升(10% ~ 90%)	≤100ms ( ≤ 95% 額定負載)
  電壓下降90% ~ 10%)	≤100ms ( ≥ 10% 額定負載)
  OVP
  精度	± (讀值的0.5%+ 0.5V)
  顯示
  類型	3 1/2 位 0.5" LED 顯示
  精度	± (讀值的0.5% + 2 位)
  解析度	100mV/10mA
  絕緣
  底座與接線端口	100M 以上 (DC 1000V)
  底座與交流電線	100M 以上 (DC 1000V)
  溫度效應
  電壓	≤ 100ppm/ C + 3mV
  電流	≤ 150ppm/ C + 3mA
  遠程控制
  輸出On/Off
  輸出開關
  ≤50dB
  操作環境
  周圍環境 0 ~ 40℃ ; 相對濕度 ≤ 80%
  存儲環境
  周圍環境-10 ~ 70℃ ; 相對濕度≤70%
  電源
  AC 115V/230V ±15%, 50/60Hz

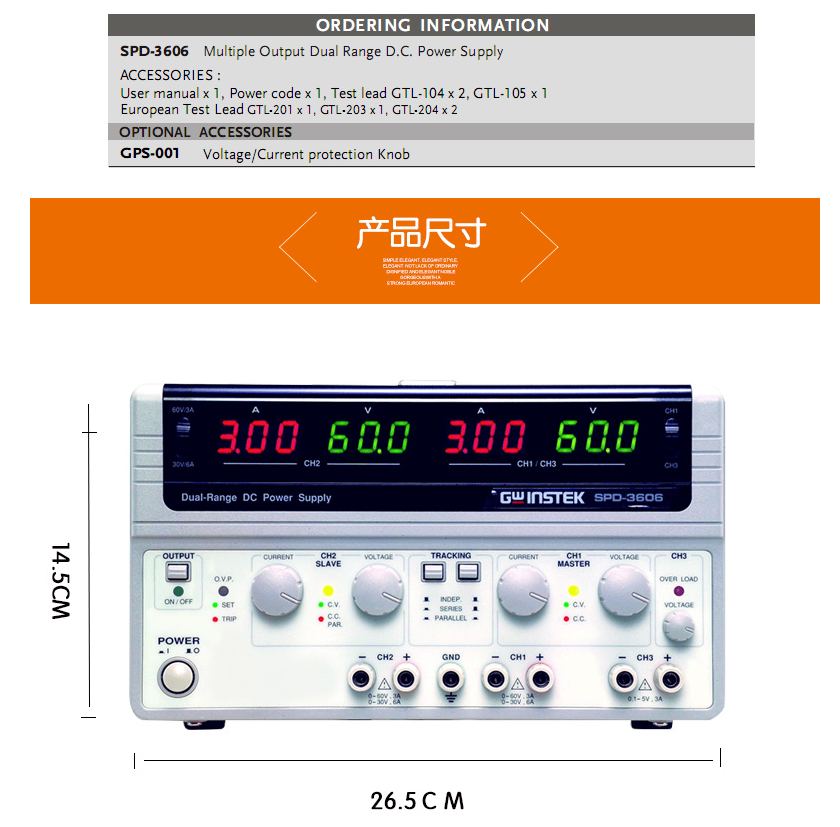

  尺寸 & 重量
  255 (W) x 145 (H) x 265 (D) mm ; 約6kg
