簡介

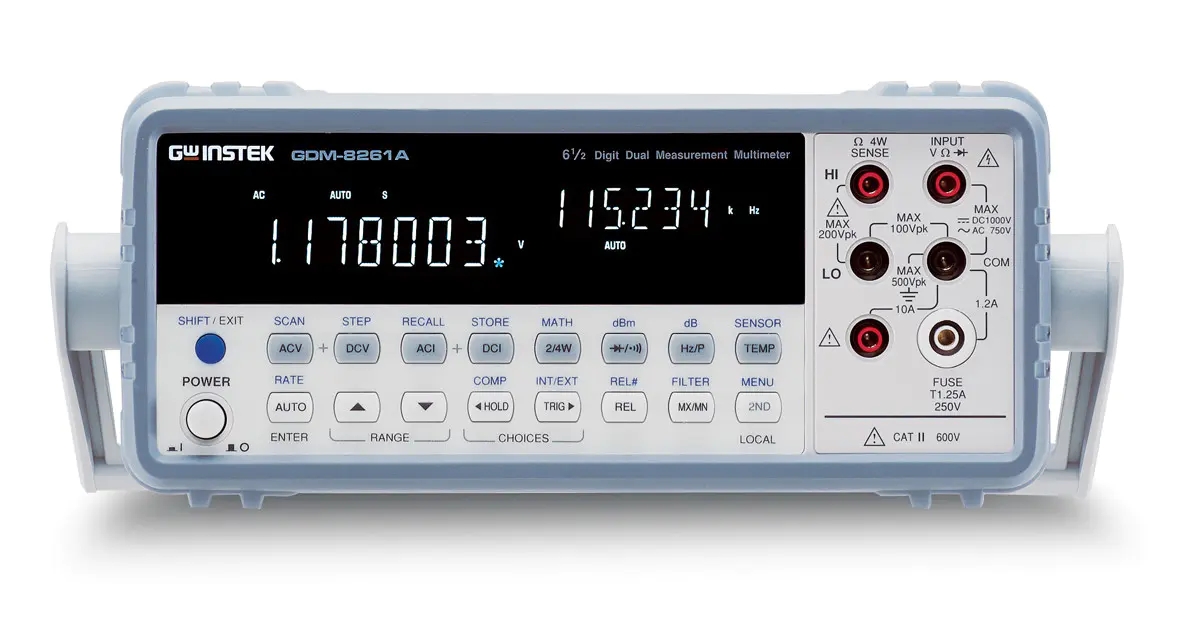

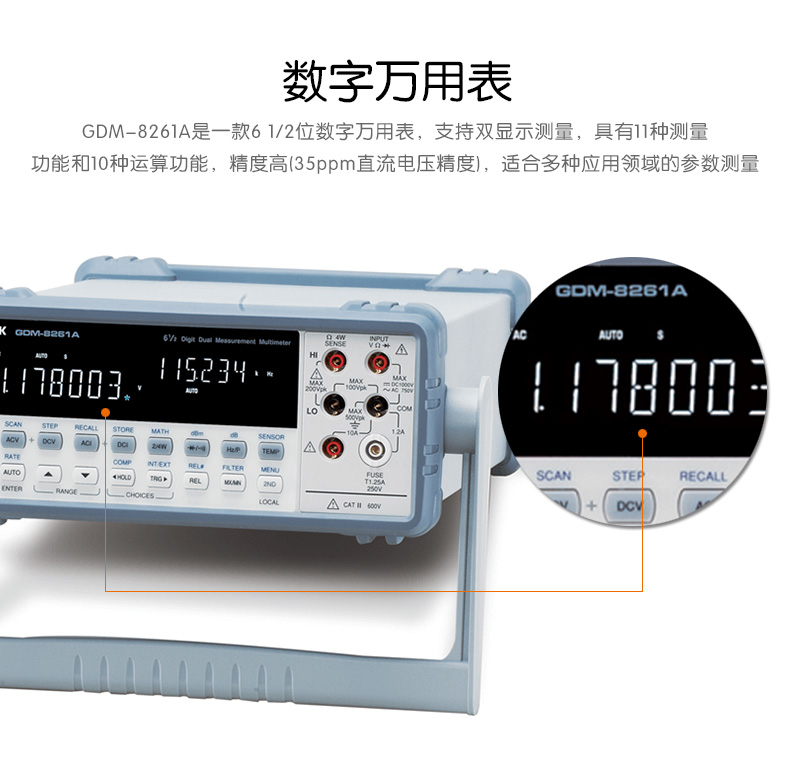

固緯固緯六位半數字萬用表GDM8261，6 1/2位數字萬用表，支持雙顯示測量，具有11種測量功能和10種運算功能，精度高(35ppm直流電壓精度)，適合多種應用領域的參數測量。
固緯固緯六位半數字萬用表GDM8261是一款真正的6 1/2位數字萬用表，具有較高的直流電壓精度(35ppm)、雙顯示測量、11種基本測量和10種高級測量功能。支持外插掃描卡，可以在多個測量點間切換，能夠有效進行短期/長期的監控或特征記錄。對于系統自身測量或測試需要，GDM-8261A則可使用RS-232C以及憑借高性價比、高速數據獲取和操作簡單的特性逐漸成為主流的USB接口。

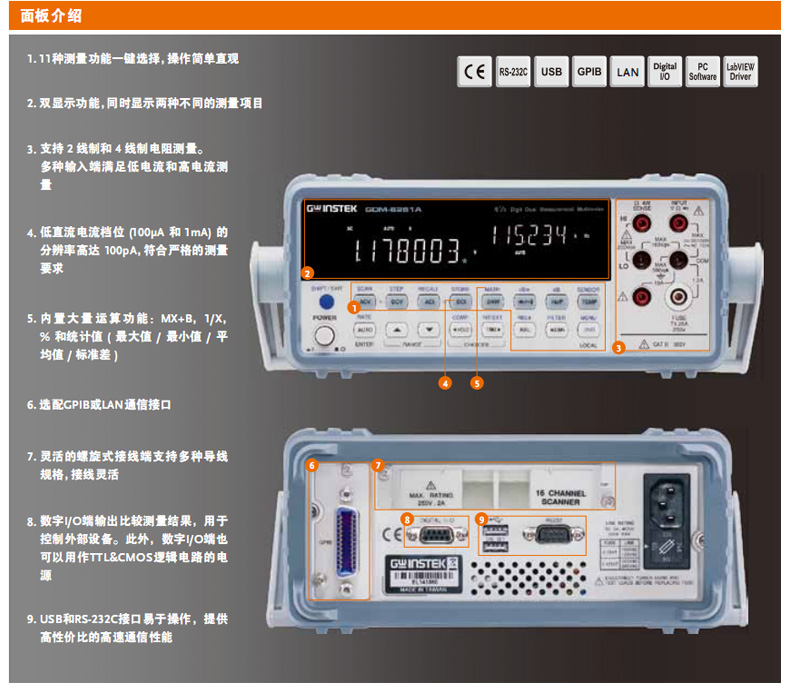

固緯固緯六位半數字萬用表GDM8261特點：
★ 6 1/2位顯示：1,200,000位
★ DCV基本精 確度：0.0035%
★ 雙顯示測量，真空熒光顯示屏(VFD)
★ 11種主要測量功能&10種高 級測量功能
★ 具AC+DC電壓或電流量測功能
★ 高分辨率：DCI 100pA；ACI 1nA
★ 溫度測量(RTD & 熱電耦)范圍：-200℃～+1820℃
★ USB接口傳輸速率高達2,400次讀值/秒
★ 標準接口：USB、RS-232C、Digital I/O
★ 選配接口：GPIB或LAN
★ 選配掃描卡：GDM-SC1(V×16ch，I×2ch)
★ 免費PC軟件：DMM Viewer

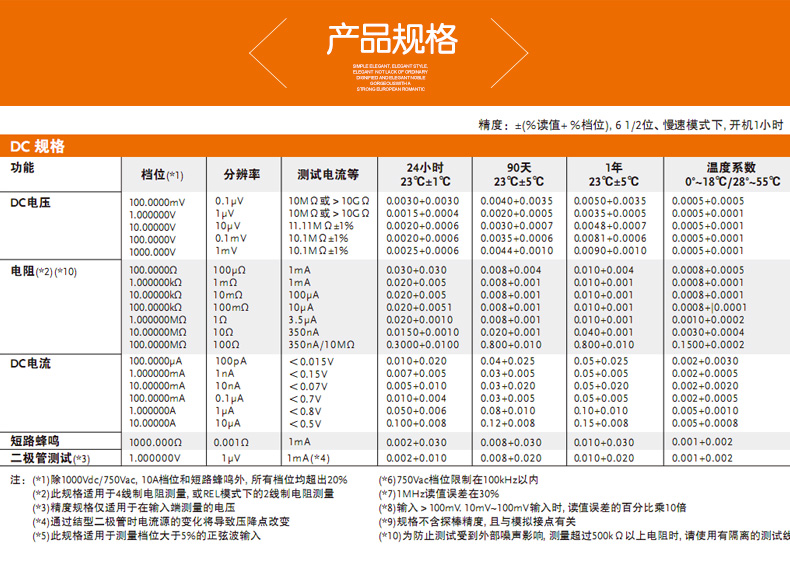

固緯固緯六位半數字萬用表GDM8261技術規格：
功能 | 檔位(3) | 分辨率 | 輸入阻抗...等 | 24 Hour 23°C± 1°C | 90 Day 23°C± 5°C | 1 Year 23°C± 5°C | 溫度系數0°~ 18°C /28°~ 55°C |
直流電壓 | 100.0000 mV | 0.1μV | 10MΩ or >10GΩ | 0.0030 + 0.0030 | 0.0040 + 0.0035 | 0.0050 + 0.0035 | 0.0005 + 0.0005 |
1.000000 V | 1μV | 10MΩ or >10GΩ | 0.0015 + 0.0004 | 0.0020 + 0.0005 | 0.0035 + 0.0005 | 0.0005 + 0.0001 |
10.00000 V | 10μV | 11.11MΩ±1% | 0.0020 + 0.0006 | 0.0030 + 0.0007 | 0.0048 + 0.0007 | 0.0005 + 0.0001 |
100.0000 V | 0.1mV | 10.1MΩ±1% | 0.0020 + 0.0006 | 0.0035 + 0.0006 | 0.0081 + 0.0006 | 0.0005 + 0.0001 |
1000.000 V | 1mV | 10.1MΩ±1% | 0.0025 + 0.0006 | 0.0044 + 0.0010 | 0.0090 + 0.0010 | 0.0005 + 0.0001 |
電阻(4) | 100.0000 Ω | 100μΩ | 1 mA | 0.0030 + 0.0030 | 0.008 + 0.004 | 0.010 + 0.004 | 0.0008 + 0.0005 |
1.000000 kΩ | 1mΩ | 1 mA | 0.0020 + 0.0005 | 0.008 + 0.001 | 0.010 + 0.001 | 0.0008 + 0.0001 |
10.00000 kΩ | 10mΩ | 100μA | 0.0020 + 0.0005 | 0.008 + 0.001 | 0.010 + 0.001 | 0.0008 + 0.0001 |
100.0000 kΩ | 100mΩ | 10μA | 0.0020 + 0.0005 | 0.008 + 0.001 | 0.010 + 0.001 | 0.0008 + 0.0001 |
1.000000 MΩ | 1μΩ | 3.5μA | 0.0020 + 0.0010 | 0.008 + 0.001 | 0.010 + 0.001 | 0.0010 + 0.0002 |
10.00000 MΩ | 10Ω | 350nA | 0.0150 + 0.0010 | 0.020 + 0.001 | 0.040 + 0.001 | 0.0030 + 0.0004 |
100.0000 MΩ | 100Ω | 350 nA//10 MΩ | 0.3000 + 0.0100 | 0.800 + 0.010 | 0.800 + 0.010 | 0.1500 + 0.0002 |
直流電流 | 100.0000 μA | 100pA | < 0.015 V | 0.010 + 0.020 | 0.04 + 0.025 | 0.05 + 0.025 | 0.002 + 0.0030 |
1.000000 mA | 1nA | < 0.15 V | 0.007 + 0.005 | 0.03 + 0.005 | 0.05 + 0.005 | 0.002 + 0.0005 |
10.00000 mA | 10nA | < 0.07 V | 0.005 + 0.010 | 0.03 + 0.020 | 0.05 + 0.020 | 0.002 + 0.0020 |
100.0000 m A | 0.1μA | < 0.7 V | 0.010 + 0.004 | 0.03 + 0.005 | 0.05 + 0.005 | 0.002 + 0.0005 |
1.000000 A | 1μA | < 0.8 V | 0.050 + 0.006 | 0.08 + 0.010 | 0.10 + 0.010 | 0.005 + 0.0010 |
10.00000 A | 10μA | < 0.5 V | 0.100 + 0.008 | 0.12 + 0.008 | 0.15 + 0.008 | 0.005 + 0.0008 |
短路蜂鳴 | 1000.000 Ω | 0.001Ω | 1 mA | 0.002 + 0.030 | 0.008 + 0.030 | 0.010 + 0.030 | 0.001 + 0.002 |
二極管 | 1.000000 V | 1μV | 1 mA | 0.002 + 0.010 | 0.008 + 0.020 | 0.010 + 0.020 | 0.001 + 0.002 |
交流電壓True RMS
(6) | 100.0000 mV | 0.1μV | 3Hz - 5Hz | 1.00 + 0.03 | 1.00 + 0.04 | 1.00 + 0.04 | 0.100 + 0.004 |
5Hz - 10Hz | 0.35 + 0.03 | 0.35 + 0.04 | 0.35 + 0.04 | 0.035 + 0.004 |
10Hz - 20kHz | 0.04 + 0.03 | 0.05 + 0.04 | 0.06 + 0.04 | 0.005 + 0.004 |
20kHz - 50kHz | 0.10 + 0.05 | 0.11 + 0.05 | 0.12 + 0.05 | 0.011 + 0.005 |
50kHz - 100kHz | 0.55 + 0.08 | 0.60 + 0.08 | 0.60 + 0.08 | 0.060 + 0.008 |
100kHz -300kHz | 4.00 + 0.50 | 4.00 + 0.50 | 4.00 + 0.50 | 0.200 + 0.020 |
1.000000 V to 750.000 V(5) | 1μV ~ 1mV | 3Hz - 5Hz | 1.00 + 0.02 | 1.00 + 0.03 | 1.00 + 0.03 | 0.100 + 0.003 |
5Hz - 10Hz | 0.35 + 0.02 | 0.35 + 0.03 | 0.35 + 0.03 | 0.035 + 0.003 |
10Hz - 20kHz | 0.04 + 0.02 | 0.05 + 0.03 | 0.06 + 0.03 | 0.005 + 0.003 |
20kHz - 50kHz | 0.10 + 0.04 | 0.11 + 0.05 | 0.12 + 0.05 | 0.011 + 0.005 |
50kHz - 100kHz | 0.55 + 0.08 | 0.60 + 0.08 | 0.60 + 0.08 | 0.060 + 0.008 |
100kHz -300kHz | 4.00 + 0.50 | 4.00 + 0.50 | 4.00 + 0.50 | 0.200 + 0.020 |
交流電流True RMS
(6) | 1.000000 mA | 1nA | 3Hz – 5Hz | 1.00 + 0.04 | 1.00 + 0.04 | 1.00 + 0.04 | 0.100 + 0.006 |
5Hz – 10Hz | 0.30 + 0.04 | 0.30 + 0.04 | 0.30 + 0.04 | 0.035 + 0.006 |
10Hz – 5kHz | 0.10 + 0.04 | 0.10 + 0.04 | 0.10 + 0.04 | 0.015 + 0.006 |
5kHz – 10kHz | 0.20 + 0.25 | 0.20 + 0.25 | 0.20 + 0.25 | 0.030 + 0.006 |
10.00000 mA | 10nA | 3Hz – 5Hz | 1.10 + 0.06 | 1.10 + 0.06 | 1.10 + 0.06 | 0.200 + 0.006 |
5Hz – 10Hz | 0.35 + 0.06 | 0.35 + 0.06 | 0.35 + 0.06 | 0.100 + 0.006 |
10Hz – 5kHz | 0.15 + 0.06 | 0.15 + 0.06 | 0.15 + 0.06 | 0.015 + 0.006 |
5kHz – 10kHz | 0.35 + 0.70 | 0.35 + 0.70 | 0.35 + 0.70 | 0.030 + 0.006 |
100.0000 mA | 100nA | 3Hz – 5Hz | 1.00 + 0.04 | 1.00 + 0.04 | 1.00 + 0.04 | 0.100 + 0.006 |
5Hz – 10Hz | 0.30 + 0.04 | 0.30 + 0.04 | 0.30 + 0.04 | 0.035 + 0.006 |
10Hz – 5kHz | 0.10 + 0.04 | 0.10 + 0.04 | 0.10 + 0.04 | 0.015 + 0.006 |
5kHz – 10kHz | 0.20 + 0.25 | 0.20 + 0.25 | 0.20 + 0.25 | 0.030 + 0.006 |
1.000000 A | 1μA | 3Hz – 5Hz | 1.00 + 0.04 | 1.00 + 0.04 | 1.00 + 0.04 | 0.100 + 0.006 |
5Hz – 10Hz | 0.30 + 0.04 | 0.30 + 0.04 | 0.30 + 0.04 | 0.035 + 0.006 |
10Hz – 5kHz | 0.10 + 0.04 | 0.10 + 0.04 | 0.10 + 0.04 | 0.015 + 0.006 |
5kHz – 10kHz | 0.35 + 0.70 | 0.35 + 0.70 | 0.35 + 0.70 | 0.030 + 0.006 |
10.00000 A | 10μA | 3Hz – 5Hz | 1.10 + 0.06 | 1.10 + 0.06 | 1.10 + 0.06 | 0.100 + 0.006 |
5Hz – 10Hz | 0.35 + 0.06 | 0.35 + 0.06 | 0.35 + 0.06 | 0.035 + 0.006 |
10Hz – 5kHz | 0.15 + 0.06 | 0.15 + 0.06 | 0.15 + 0.06 | 0.015 + 0.006 |
5kHz – 10kHz | 0.35 + 0.70 | 0.35 + 0.70 | 0.35 + 0.70 | 0.030 + 0.006 |
頻率 / 周期(7) | 100.0000mV to 750.000V(5) | ― | 3Hz - 5Hz | 0.1 | 0.1 | 0.1 | 0.005 |
5Hz - 10Hz | 0.05 | 0.05 | 0.05 | 0.005 |
10Hz - 40Hz | 0.03 | 0.03 | 0.03 | 0.001 |
40Hz -300kHz | 0.006 | 0.01 | 0.01 | 0.001 |
溫度 (RTD)(8) | -200 °C ~ 600 °C | 0.001 °C | ― | ― | ― | 0.06 °C (typical) | 0.005 °C / °C (typical) |
溫度(8) (Thermocouple) | -200 °C ~ + 1300 °C | 0.002 °C | E / J / T / K / N | ― | ― | 0.3 °C (typical) | 0.004 °C / °C (typical) |
-50 °C ~ + 1820 °C | 0.01 °C | R / S / B | ― | ― | 1 °C | 0.14 °C / °C |
顯示屏 | 雙色VFD | 注 : |
標準界面 | RS -232C, USB, Digital I/O | 1. 所有的規格, 均為單一顯示(主顯示)之規格 |
使用電源 | AC 100 V / 120 V / 220 V / 240 V ±10% | 2. 準確度 : ± (% of 讀值 + % of 檔位) |
電源頻率 | 45 Hz to 66 Hz and 360 Hz to 440 Hz | 3. * 大顯示可超過20%檔位, 除了1000Vdc, 750Vac 及 10A檔位 |
消耗功率 | * 大 25VA | 4. 電阻為 4-wire 量測規格, 或 2-wire 量測配合 REL 開啟, 為防止測試收到外部噪聲影響,測量超過500kΩ以上電阻時,請使用有隔離的測試線 |

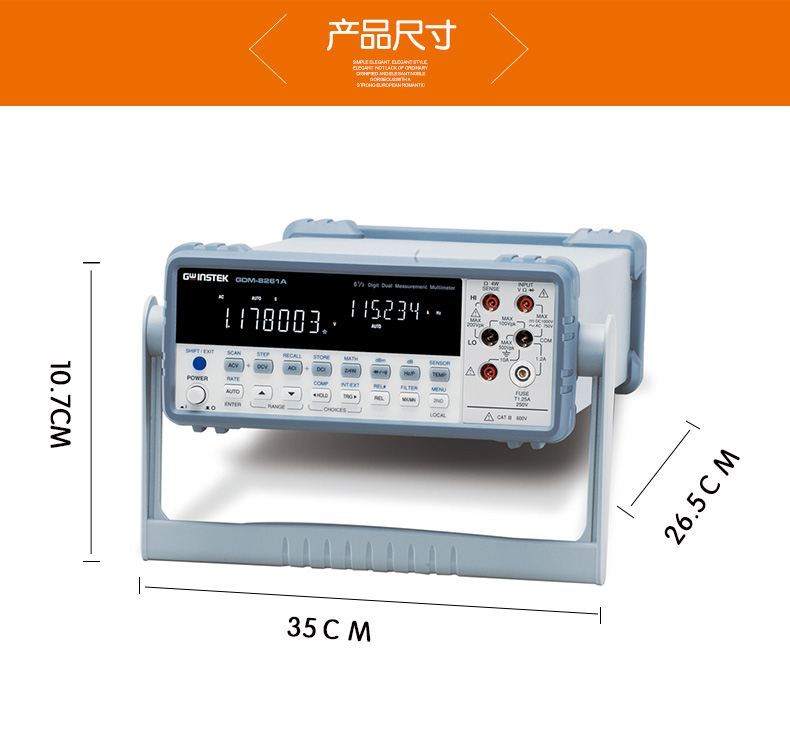

尺寸 | 265(W) x 107(H) x 350(D) mm | 5. 交流750V檔位, * 大頻率100kHz |
重量 | 約 3.1公斤 (不含附件) | 6. 交流特性之規格, 系指大于5%檔位之正旋波輸入 |
7. 輸入>100mV,10mV~100mV輸入時，讀值誤差的百分比乘以10倍。
8. 規格不含探棒精度，且與模擬接點有關

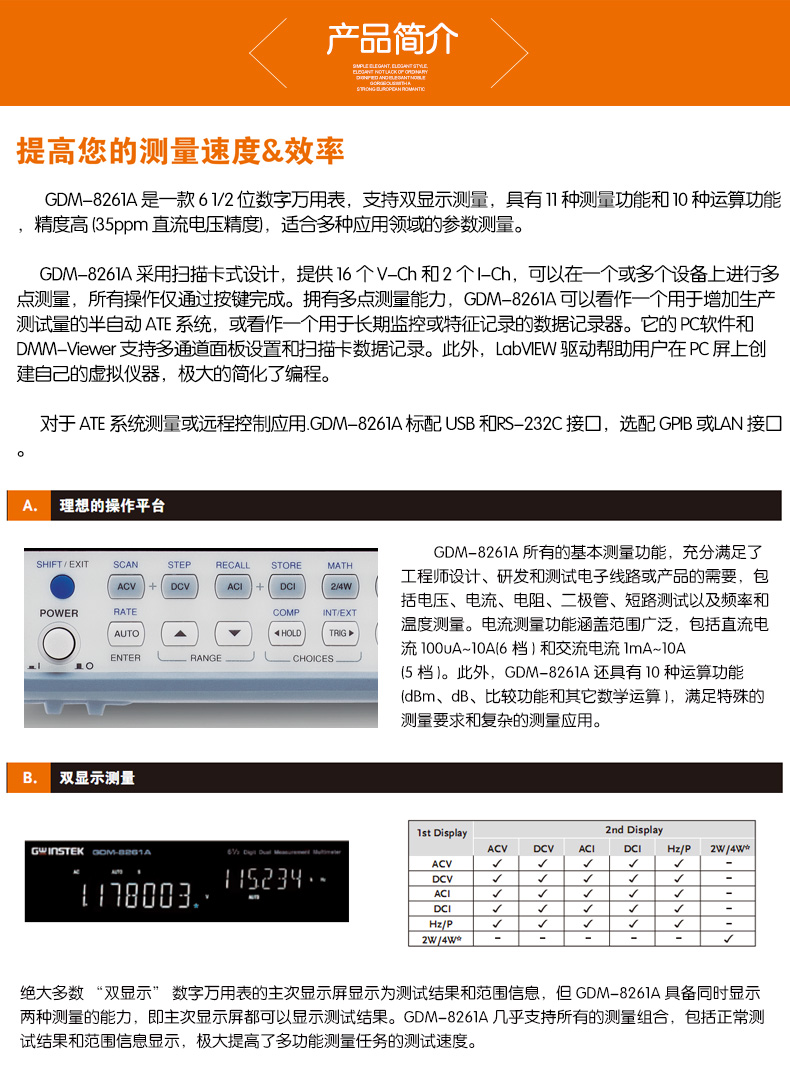

GDM-8261A采用掃描卡式設計，提供16個V-Ch和2個I-Ch，可以在一個或多個設備上進行多點測量，所有操作僅通過按鍵完成。擁有多點測量能力，GDM-8261A可以看作一個用于增加生產測試量的半自動ATE系統，或看作一個用于長期監控或特征記錄的數據記錄器。它的PC軟件和DMM-Viewer支持多通道面板設置和掃描卡數據記錄。此外，LabVIEW驅動幫助用戶在PC屏上創建自己的虛擬儀器，極大的簡化了編程。對于ATE系統測量或遠程控制應用，GDM-8261A標配USB和RS-232C接口，選配GPIB或LAN接口。
A、 理想的操作平臺
GDM-8261A所有的基本測量功能，充分滿足了工程師設計、研發和測試電子線路或產品的需要，包括電壓、電流、電阻、二極管、短路測試以及頻率和溫度測量。此外，GDM-8261A還具有10種高 級測量功能(dBm、dB、比較功能和其它數**算)，讓您無需再擔心特殊的測量要求。
B、 雙顯示測量
與其它“雙顯示”數字萬用表不同，GDM-8261A的**個顯示屏不僅可以顯示范圍信息，還可以顯示測量值。也就是說，輸入信號的兩個屬性能夠同時顯示在屏幕上：主要測量和次要測量項目，幾乎適合所有的測量組合。雙顯示測量功能避免在同一個測試點進行多次測量，節省了寶貴時間。

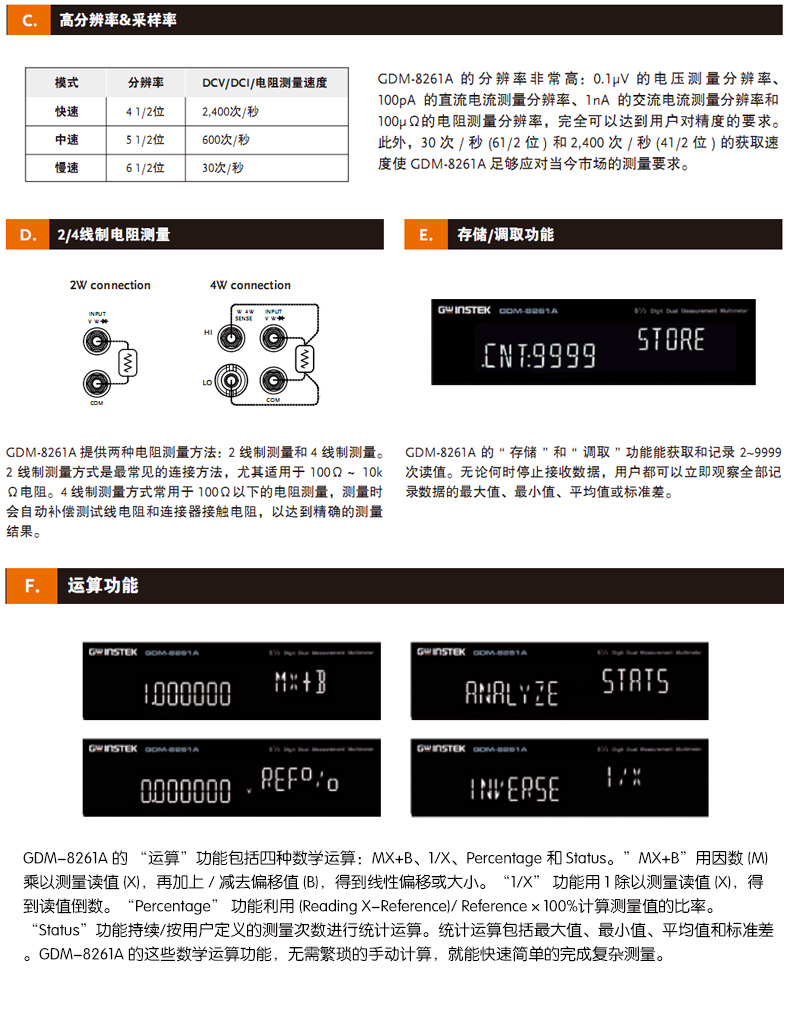

C、 高測量分辨率&采樣率
模式 分辨率 測量速度
快速 4 1/2位 2,400次/秒
中速 5 1/2位 600次/秒
慢速 6 1/2位 30次/秒
GDM-8261A的分辨率非常高：0.1μV的電壓分辨率、100pA的直流電流分辨率、1nA的交流電流分辨率和100μΩ的電阻分辨率，完全可以達到用戶對精度的要求。此外，30次/秒(6 1/2位)和2,400次/秒(4 1/2位)的傳輸速度使GDM-8261足夠應對當今市場的測量要求。
D、 2/4線制電阻測量
GDM-8261A提供兩種電阻測量方法：2線制測量和4線制測量。2線制測量方式是*常見*簡單的連接方法，尤其適用于100Ω～10kΩ電阻。4線制測量方式適合小電阻測量(100Ω以下)，測量時會自動補償測試導線電阻和接觸電阻。
E、 通用接口&傳輸速度
為滿足系統的應用需求，GDM-8261A提供了一個通用USB接口和一個標準RS-232C接口。連接USB接口，以ASCII格式傳輸信息的速度可達2,400次/秒。GPIB或LAN卡為選配附件，也可適用于您既有的系統。

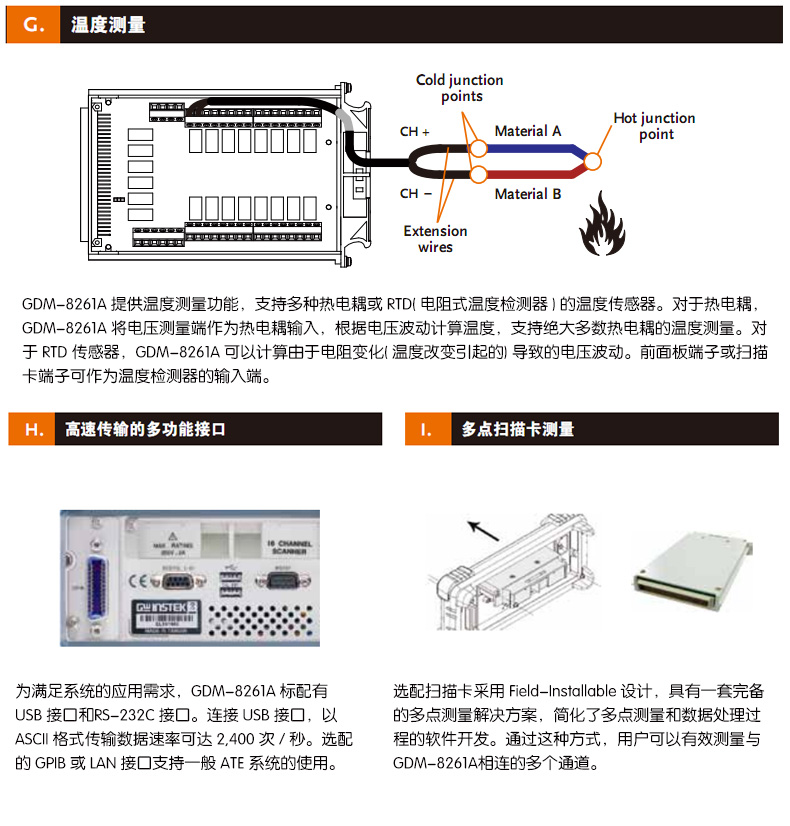

F、 多點測量掃描卡
選配掃描卡采用插件式設計，具有一套完備的多點測量解決方案，簡化了多點測量和數據處理過程。用戶可以通過這種掃描方式有效測量與GDM-8261A相連的多個通道。
16 通用通道可供使用，8 個在左行，8 個在右行. 電流 (ACI, DCI) 測量 使用額外的 2 個通道. 所有通道都是完全隔離 (Hi 和 Lo).
項目 | 連接線編號 | 通道編號 |
DCV, ACV | 2 線 (H, L) | 16 (CH1 ~ 16) |
DCI, ACI | 2 線 (H, L) | 2 (CH17, 18) (僅 10A /通道) |
2W 電阻 | 2 線 (H, L) | 16 (CH1 ~ 16) |
4W 電阻 | 4 線 (輸入 H, L+ 感應 H, L) | 8 對 (CH1[輸入]&9[感應],2&10,....8&16) |
二極管/連續性 | 2 線 (H, L) | 16 (CH1 ~ 16) |
周期/頻率 | 2 線 (H, L) | 16 (CH1 ~ 16) |
溫度. (熱電偶) | 2 線 (H, L) | 16 (CH1 ~ 16) |
溫度. 2W RTD | 2 線 (H, L) | 16 (CH1 ~ 16) |
溫度 4W RTD | 4 線 (輸入 H, L+ 感應 H, L) | 8 對 (CH1[輸入]&9[感應],2&10,....8&16) |
