固緯AFG2025任意波形發生器
簡介
固緯AFG2025任意波形發生器0.1Hz~25MHz全數字合成信號，置標準波形：正弦波、方波、三角波、噪聲波和任意波，20MSa/s采樣率、10位垂直分辨率、4k點記錄長度的任意波形編輯功能。
固緯AFG2025任意波形發生器優勢

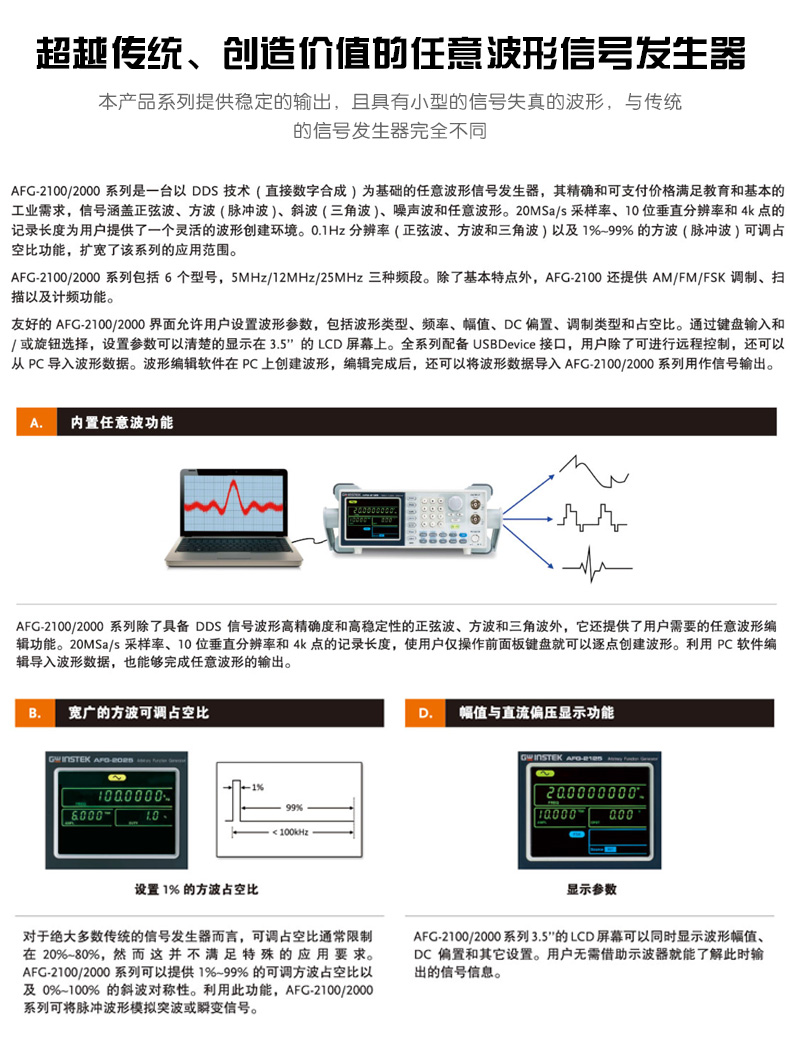

超越傳統、**價值的任意波形信號發生器
AFG-2100/2000系列任意波形信號發生器是一臺以DDS技術為基礎，涵蓋正弦波、方波、三角波、噪聲波以及20MSa/s采樣率的任意波形。0.1Hz的分辨率和1%~99%的方波(脈沖波)可調占空比功能，極大的擴展了它的應用范圍。
AFG-2100/2000系列包括6個型號，5MHz/12MHz/25MHz三種頻段。此外，AFG-2100系列還提供AM/FM/FSK調變、掃描以及計頻器功能。在參數設置上采用全數字化的操作設計，3.5’’的三色LCD顯示，可清楚的顯示設置的參數內容。全系列配備USB Device接口，用戶除了可進行遠程控制，還可以從PC導入波形數據。
內置任意波功能
AFG-2100/2000系列提供20MSa/s采樣率、10位垂直分辨率以及4k點記錄長度的任意波編輯功能。用戶可通過面板設置或使用專屬的波形編輯軟件來進行任意波編輯。
幅值與直流偏壓顯示功能
除了設置參數，AFG-2100/2000還將電壓幅值、直流偏壓讀值顯示在LCD屏幕上。三種幅值單位Vpp、Vrms和dBm供用戶選擇和替換。
寬廣的方波可調占空比
AFG-2100/2000系列提供的方波占空比可設置在1%~99%。利用這個功能，可將脈沖波形模擬突波或瞬變信號。

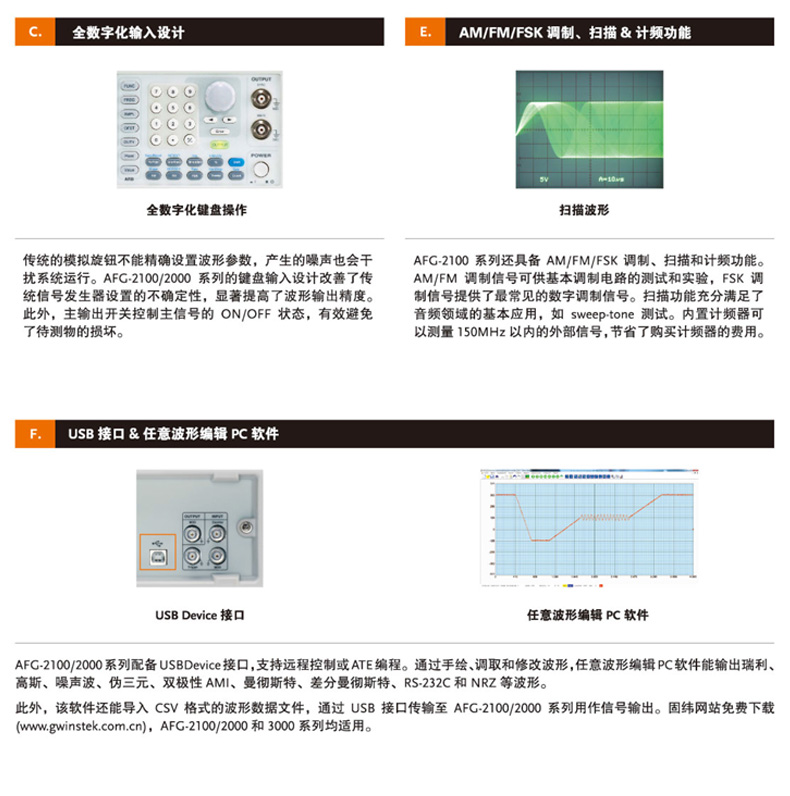

AM/FM/FSK、Sweep、Counter功能(僅AFG-2100系列)
AFG-2100系列內置AM/FM/FSK三種調變方式、波形掃描和計頻器功能。150MHz的頻率計數功能節省了添購額外計數器的費用。

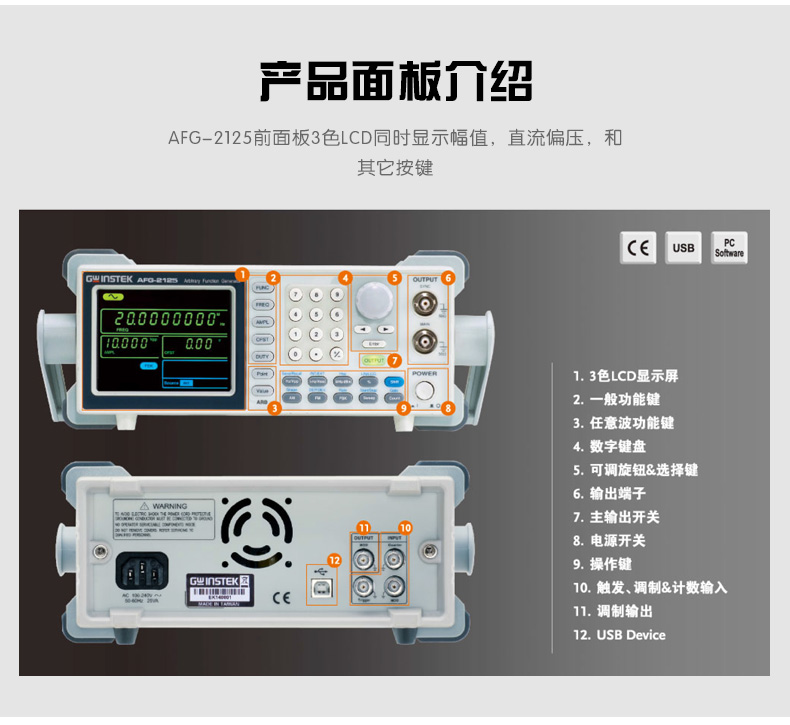

全數字化按鍵設計
AFG-2100/2000系列的全數字化按鍵設計改善了傳統信號發生器設置的不確定性，顯著增加了波形輸出的精度。3.5’’的LCD屏幕，方便用戶在調整過程中觀察到參數的改變。
專屬的任意波編輯軟件
AFG-2100/2000提供一套免費的任意波編輯軟件。在PC上完成所需的波形編輯后，只要通過USB接口即可將資料載入AFG-2100/2000進行輸出。

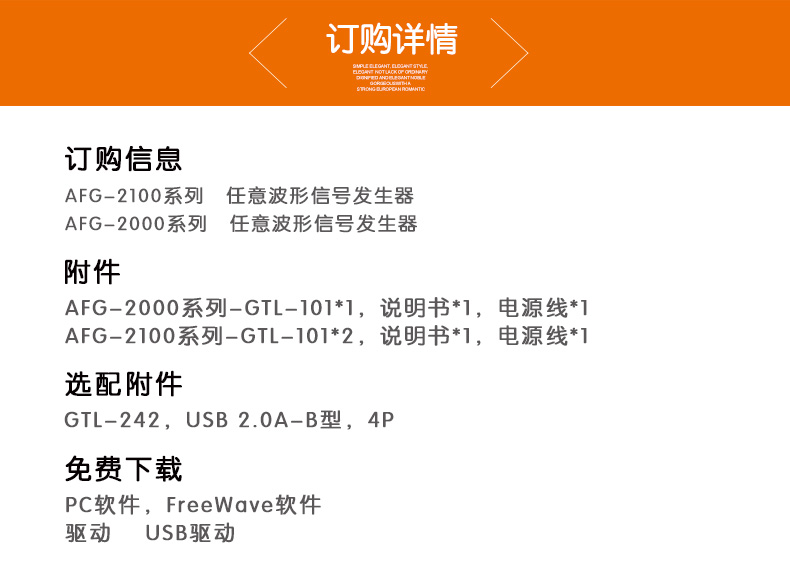

選型：
AFG2005 5MHz 任意波形函數發生器,USB接口
AFG2012 12MHz 任意波形函數發生器,USB接口
AFG2025 25MHz 任意波形函數發生器,USB接口
AFG2105 5 MHz 任意波形函數發生器（AM/FM/FSK）9位計頻器,USB接口
AFG2112 12 MHz 任意波形函數發生器（AM/FM/FSK）9位計頻器,USB接口
AFG2125 25MHz 任意波形函數發生器（AM/FM/FSK）9位計頻器,USB接口
固緯AFG2025任意波形發生器特點
* 0.1Hz~5/12/25MHz全數字合成信號，0.1Hz分辨率
* 內置標準波形：正弦波、方波、三角波、噪聲波和任意波
* 20MSa/s采樣率、10位垂直分辨率、4k點記錄長度的任意波形編輯功能
* 1%~99%方波占空比調整
* 全數字操作設計與旋鈕微調功能

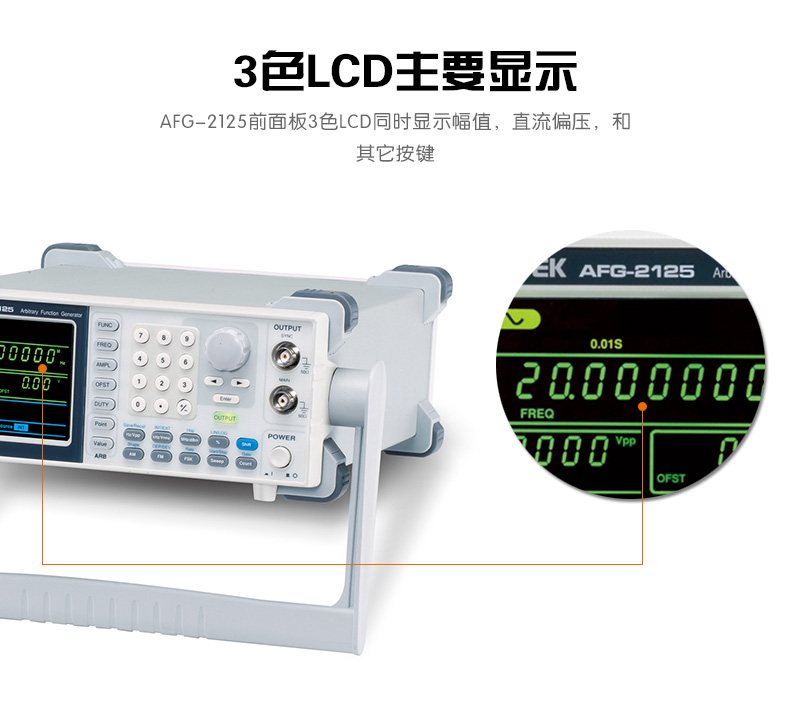

* 3.5’’三色 LCD屏幕，同時顯示幅值、直流偏壓和其它按鍵設置信息
* AM/FM/FSK調變信號，掃描和計頻功能(僅AFG-2100系列)
* USB Device接口，用于遠程控制和波形編輯
* 配備PC任意波形編輯軟件
固緯AFG2025任意波形發生器技術參數

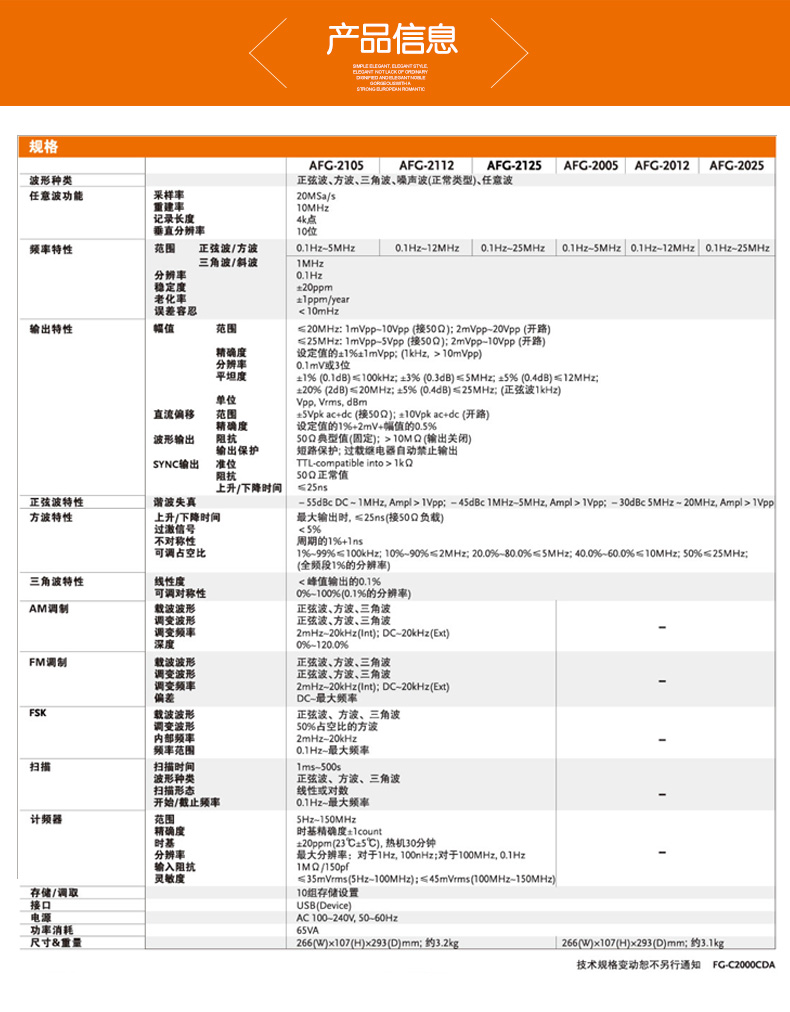

| 規格 |
| |
| AFG-2105 | AFG-2112 | AFG-2125 | AFG-2005 | AFG-2012 | AFG-2025 |
| 波形 |
| 正弦波/方波/三角波 |
| 任意波功能 | 采樣率 | 20MSa/s |
| 重建率 | 10MHz |
| 記錄長度 | 4k點 |
| 垂直分辨率 | 10位 |
| 頻率特性 | 范圍 正弦波/方波 | 0.1Hz~5MHz | 0.1Hz~12MHz | 0.1Hz~25MHz | 0.1Hz~5MHz | 0.1Hz~12MHz | 0.1Hz~25MHz |
| 三角波/鋸齒波 | 1MHz |
| 分辨率 | 0.1Hz |
| 穩定度 | ±20ppm |
| 老化率 | ±1ppm/year |
| 誤差容忍 | ＜10mHz |
| 輸出特性 | 幅值 范圍 | ≤20MHz：1mVpp~10Vpp (接50Ω)；2mVpp~20Vpp (開路) |
| ≤25MHz：1mVpp~5Vpp (接50Ω)；2mVpp~10Vpp (開路) |
| **度 | 設定值的±1%±1mVpp；(1kHz, ＞10mVpp) |
| 分辨率 | 1mV或3位 |
| 平坦度 | ±1% (0.1dB)≤100kHz；±3% (0.3dB)≤5MHz；±5% (0.4dB)≤12MHz； |
| ±20% (2dB)≤20MHz；±5% (0.4dB)≤25MHz ；(正弦波1kHz) |
| 單位 | Vpp，Vrms，dBm |
| 直流偏移 范圍 | ±5Vpk ac+dc (接50Ω)；±10Vpk ac+dc (開路) |
| **度 | 設定值的1%+2mV+幅值的0.5% |
| 波形輸出 阻抗 | 50Ω典型值(固定)；＞10MΩ(輸出關閉) |
| 保護 | 短路保護；過載繼電器自動禁止輸出 |
| SYNC輸出 準位 | TTL-compatible into＞1kΩ |
| 阻抗 | 50Ω正常值 |
| 上升/下降時間 | ≤25ns |
| 正弦波特性 | 諧波失真 | -55dBc DC～1MHz, Ampl＞1Vpp；45dBc 1MHz~5MHz, Ampl＞1Vpp；-30dBc 5MHz～20MHz，Ampl＞1Vpp |
| 方波特性 | 上升/下降時間 | *大輸出時，≤25ns(接50Ω負載) |
| 過激信號 | ＜5% |
| 不對稱性 | 周期的1%+1ns |
| 可調占空比 | 1%~99%≤100kHz；10%~90%≤2MHz；20.0%~80.0%≤5MHz；40.0%~60.0%≤10MHz；50%≤25MHz；(全頻段1%的分辨率) |
| 三角波特性 | 線性度 | ＜峰值輸出的0.1% |
| 可調對稱性 | 0%~100%(0.1%的分辨率) |
| AM調制 | 載波波形 | 正弦波、方波、三角波 | —— |
| 調變波形 | 正弦波、方波、三角波 |
| 調變頻率 | 2mHz~20kHz(Int)；DC~20kHz(Ext) |
| 深度 | 0%~120.0% |
| FM調制 | 載波波形 | 正弦波、方波、三角波 |
| 調變波形 | 正弦波、方波、三角波 |
| 調變頻率 | 2mHz~20kHz(Int)；DC~20kHz(Ext) |
| 偏差 | DC~*大頻率 |
| FSK | 載波波形 | 正弦波、方波、三角波 |
| 調變波形 | 50%占空比方波 |
| 內部頻率 | 2mHz~20kHz |
| 頻率范圍 | 0.1Hz~*大頻率 |
| 掃描 | 掃描時間 | 1ms~500s |
| 波形種類 | 正弦波、方波、三角波 |
| 掃描形態 | 線性或對數 |
| 開始/截止頻率 | 0.1Hz~*大頻率 |
| 計頻器 | 范圍 | 5Hz~150MHz |
| **度 | 時基**度±1count |
| 時基 | ±20ppm(23℃±5℃)，熱機30分鐘 |
| 分辨率 | *大分辨率：對于1Hz，100nHz；對于100MHz，0.1Hz |
| 輸入阻抗 | 1MΩ/150pf |
| 靈敏度 | ≤35mVrms(5Hz~100MHz)；≤45mVrms(100MHz~150MHz) |
| 存儲/調取 | 10組存儲設置 |
| 接口 | USB(Devices) |
| 電源 | AC 100~240V，50~60Hz |
| 功率消耗 | 65VA |

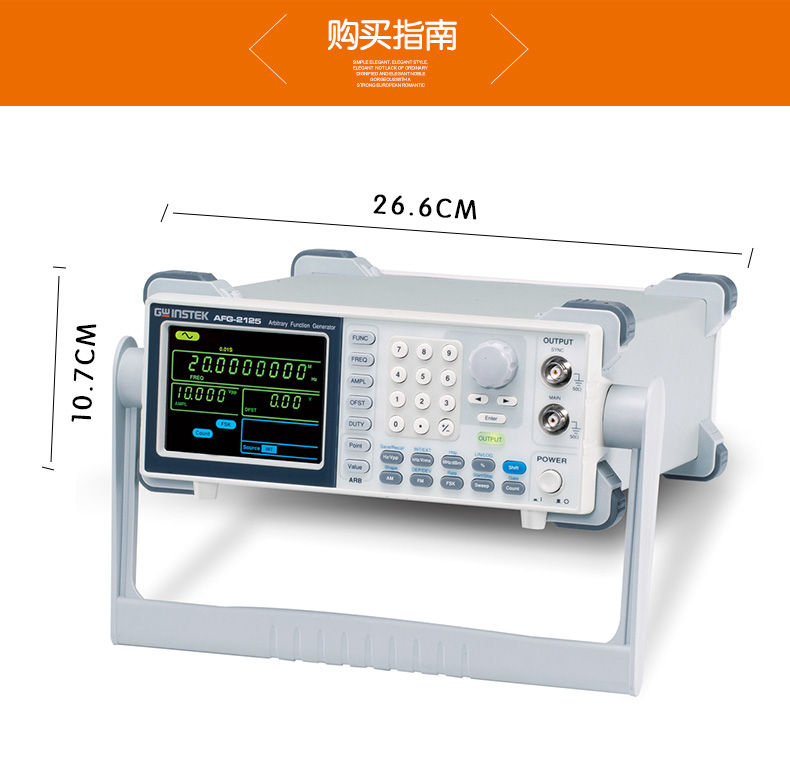

| 尺寸&重量 | 266(W)×107(H)×293(D)mm；約3.2kg | 266(W)×107(H)×293(D)mm；約3.1kg |
