簡介

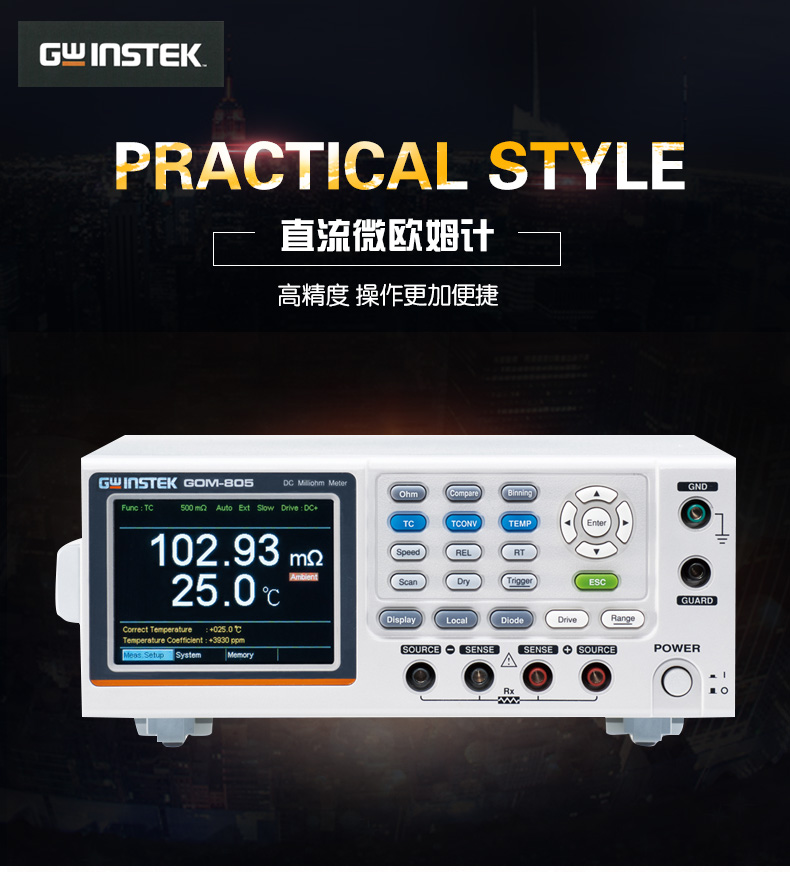

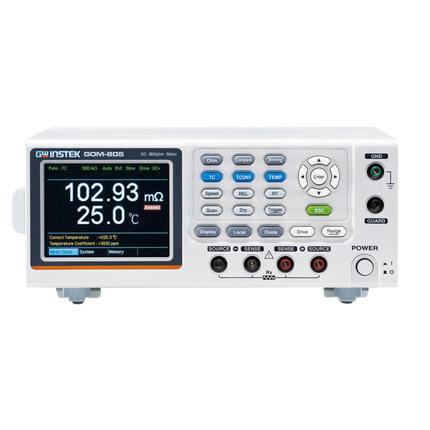

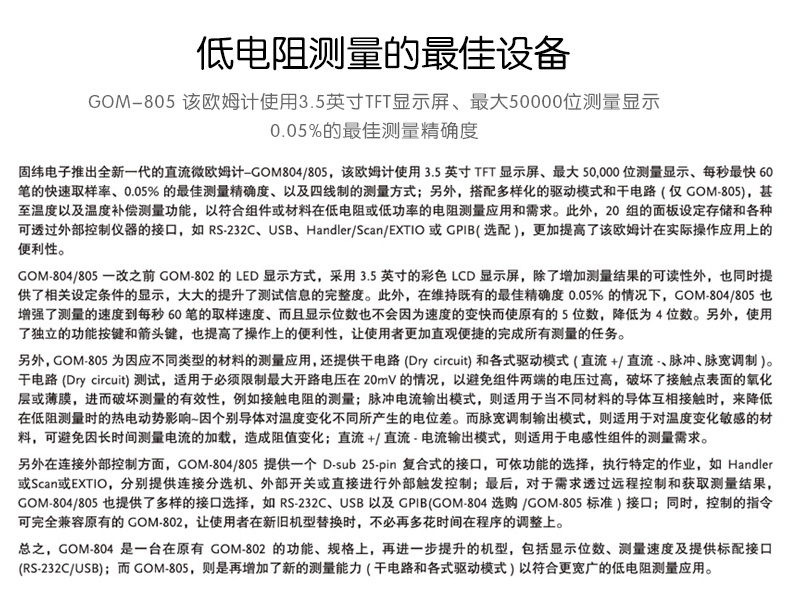

固緯微歐姆儀表gom805說明書該歐姆計使用3.5寸TFT顯示屏、* 大50000 counts量測顯示、每秒*快60筆的快速取樣率、0.05%的* 佳量測準確度、四線式的量測方式、溫度以及溫度補償量測功能，20組的面板設定記憶組；同時GOM-805還搭配多樣化的驅動模式和干電路，以符合組件或材料在低電壓或低功率的電阻量測之應用和需求。全系列搭配可透過外部控制儀器的接口，如RS-232C、USB、Handler / Scan / EXT IO或GPIB(選購)，更加提高了該歐姆計在實際操作應用上的便利性。
固緯微歐姆儀表gom805說明書產品特點：
★ 50000 位顯示
★ TFT 320*240 彩色 LCD
★ 快速測量： 60 次/s
★ 高精度 0.05%
★ 四線制測量
★ 溫度補償（TC）功能
★ 二極管測量
★ 延時測量功能

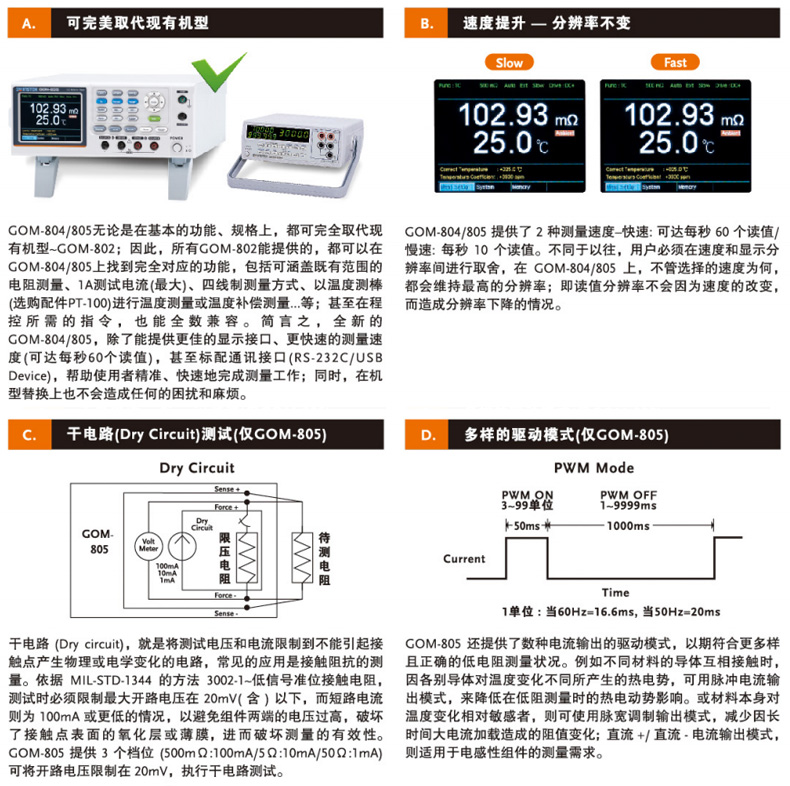

★ Drive Mode - DC+, DC-, Pulsed, PWM, Zero (GOM-805 only)

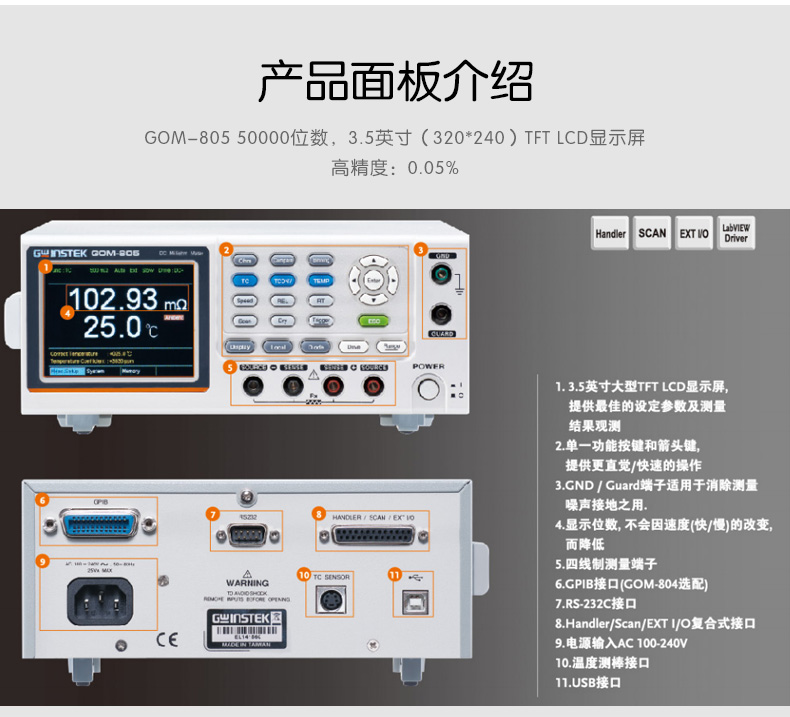

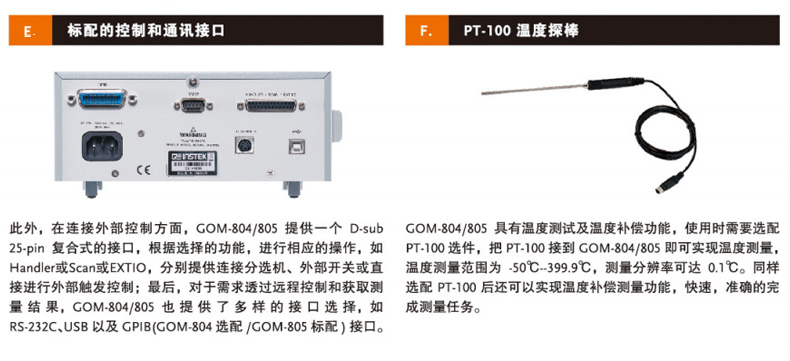

★ 標配接口: Handler (D-sub 25P), RS-232C, USB (標配)
★ GPIB (GOM-804選配, GOM-805標配)
固緯微歐姆儀表gom805說明書產品選型：
型號 | 具DRY電路 | Drive模式 | Handler (D-sub 25P） | RS-232C | USB | GPIB |
GOM-804 | X | X | ○ | ○ | ○ | X |
GOM-804G | X | X | ○ | ○ | ○ | ○ |
GOM-805 | ○ | ○ | ○ | ○ | ○ | ○ |

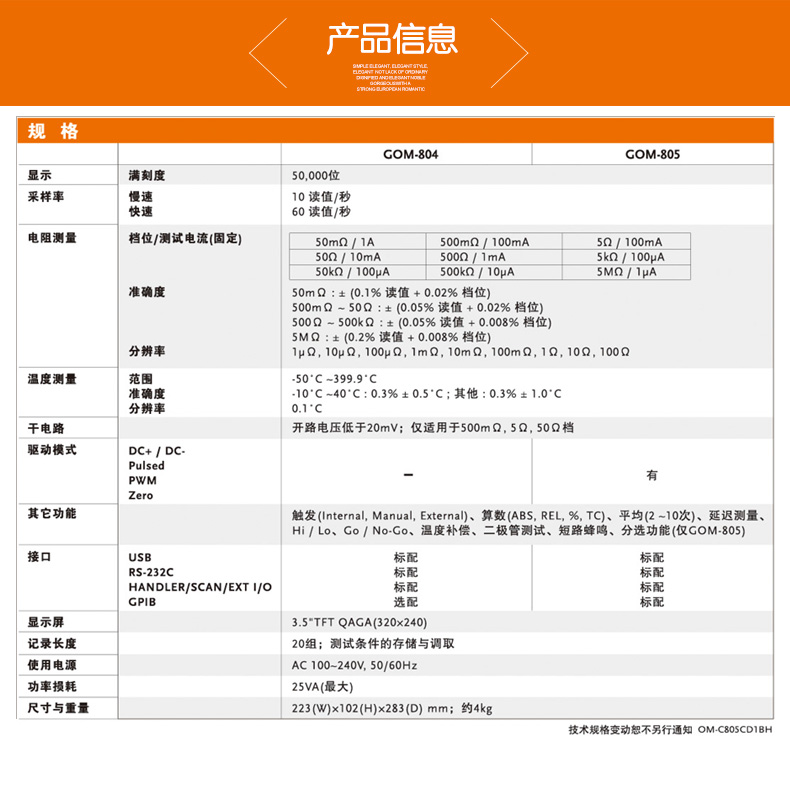

直流微歐姆計GOM–804/805產品技術指標：
規格 |
Model | GOM-804 | GOM-805 |
顯示 |
|
滿量程 | 50,000 位 |
采樣率 |
|
慢速 | 10 次 / S |
快速 | 60 次 / S |
電阻 |
|
檔位/測試電流 (fixed) | 50mΩ / 1A | 500mΩ / 100mA | 5Ω / 100mA | 50Ω / 1mA | 500Ω / 1mA | 5kΩ / 100μA | 50kΩ / 100μA | 500kΩ / 10μA | 5MΩ / 1μA |
. |
精 確度 | 50mΩ : ± (0.1% of reading + 0.02% of range) |
| 500mΩ ~ 50Ω : ± (0.05% of reading + 0.02% of range) |
| 500Ω ~ 500kΩ : ± (0.05% of reading + 0.008% of range) |
| 5MΩ : ± (0.2% of reading + 0.008% of range) |
分辨率 | 1μΩ, 10μΩ, 100μΩ, 1mΩ, 10mΩ, 100mΩ, 1Ω, 10Ω, 100Ω |
溫度 |
|
范圍 | -50?C ~399.9?C |
精度 | -10?C ~40?C : 0.3% ± 0.5?C ; Other : 0.3% ± 1.0?C |
分辨率 | 0.1?C |
其它功能 |
|
觸發 | 內部, 外部, 手動 |
運算 | ABS,REL,%,TC |
平均 | 2 ~10 次 |
延時量測 | Yes |
Hi / Lo | Yes |
Go / No-Go | Yes |
TC for Transformer | Yes |
二極管測試 | Yes |
連續測試 | Yes |
Binning Function | ----- | 標配 |
內存 |
|
存儲設置 | 20 sets |
DRY CIRCUIT |
|
| ----- | 開路電壓低于 20mV;500mΩ, 5Ω, 50Ω 檔時 |
DRIVE MODE |
|
DC+ / DC- | ----- | 標配 |
Pulsed | ----- | 標配 |
PWM | ----- | 標配 |
Zero | ----- | 標配 |
接口 |
|
USB | 標配 | 標配 |
RS-232C | 標配 | 標配 |
Digital I/O | 標配 | 標配 |
GPIB | 選配 | 標配 |
顯示 | 3.5 英寸 (320*240) TFT 彩色 LCD |
電源 & 容量 |
|
輸入電源 | AC 100 - 240 V, 50/60Hz |
容量 | Max. 25VA |
尺寸 & 重量 |
|

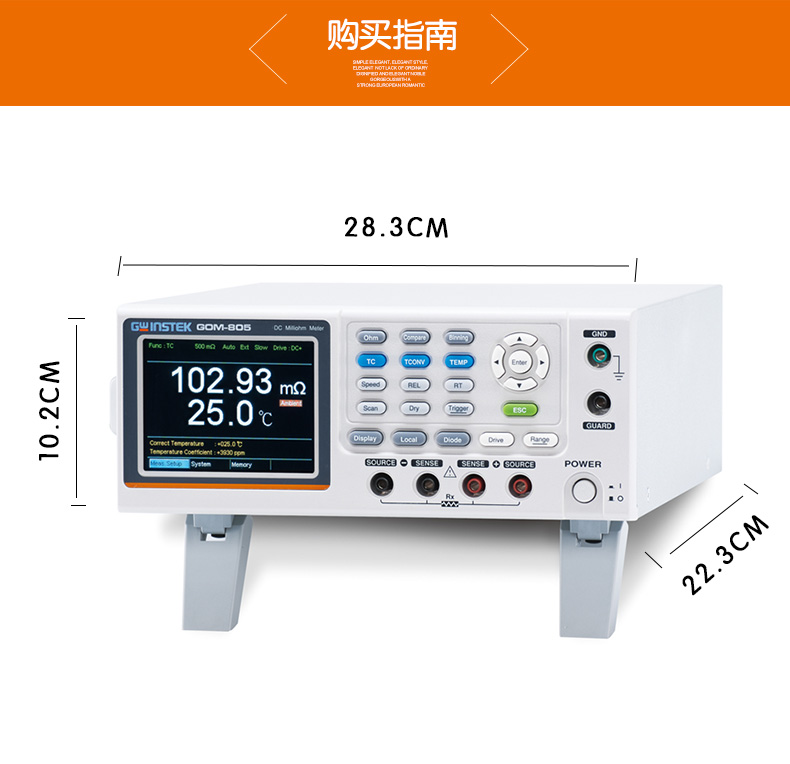

| 223(W) x 102(H) x 283(D) mm; 大約4kg. |
