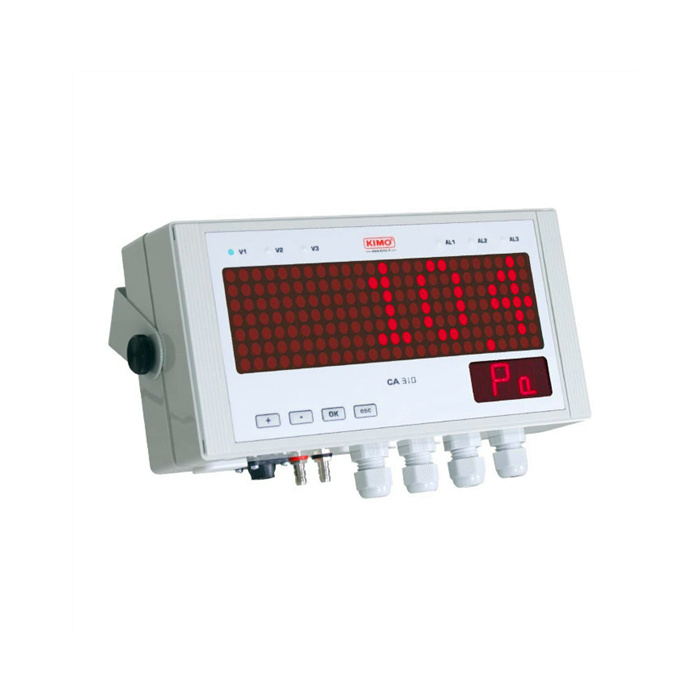

大屏多功能變送器CA310

索爾曼KIMO CA310大型顯示屏多功能變送器可連接測量一組智能型探頭 ( 溫濕度 , 熱線風速 ,葉輪風速 , 溫度 , 二氧化碳 , 一氧化碳 ) 和一組智能型差壓或大氣壓模塊或模擬信號輸入模塊。模擬輸出信號：3通道0~5/10V，0/4~20mA(4線式)，電源24Vac/Vdc 或 230Vac。大屏多功能變送器CA310可以應用在實驗室、潔凈室和其他類型的高科技設施（如醫療儲藏室和電子產品生產線）中。

大屏多功能變送器CA310優勢

可連接一組智能型探頭(溫濕度，熱線風速，葉輪風速，溫度，CO2，CO)

可連接一組智能型差壓或大氣壓模塊或模擬信號輸入模塊

大型數字顯示屏50x190 mm，交替顯示3組測量參數

模擬輸出信號：3通道0~5/10V，0/4~20mA(4線式)

三組雙色lED報警燈，蜂鳴器和繼電器輸出5A/230Vac

以太網或總線(Modbus RS-485)通訊功能

搭配翼型平均式測片(DEBIMO)測量風管內風速和風量

電源24Vac/Vdc 或 230Vac

模擬輸出信號自行診斷功能，工業塑料外殼，IP63 防護等級

隨貨提供固定背板

大屏多功能變送器CA310技術規格

電源 24 Vac/Vdc ± 10%

230 Vac ± 10% , 50 ~ 60 Hz

輸出信號：

三通道 0 / 4 ~ 20 mA , 0 ~ 5 / 10 V ( 4 線式 )

**負載 : 500 Ω ( 0 / 4 ~ 20 mA )

最小負載 : 1000 Ω ( 0 ~ 5 / 10 V )

功耗 11 VA ( 24 Vac/Vdc ) / 16 VA ( 230 Vac )

繼電器 3 組 RCR 繼電器 5 A / 230 V

有聲報警 蜂鳴器 80 dB

符合標準 2014/30/EU EMC ; 2014/35/EU 低電壓

2011/65/EU RoHS II ; 2012/19/EU WEEE

接線端口 螺絲接線槽適用電纜 ? 0.05 ~ 2.5 mm2

總線 RS-485 通訊 Modbus RTU, 通訊波特率 2400 ~ 115200

以太網通訊 以太網通訊, 10 BASE-T 或 100 BASE-TX,

LAN / WAN, Modbus TCP/IP 通訊

測量介質 空氣和中性氣體

外殼材質 : 工業塑料 , 阻燃等級 UL94-V0

防護等級 : IP63

顯示屏 : 發光數字顯示 , 尺寸 : 50 x 190 mm

主機可調角度 30°

壓力接口 : 金屬倒刺接口 , ? 6.2 mm

電纜接頭 : 電纜直徑 ? 8 mm

重量 : 1150 g

四大功能展示：

1.設置繼電器和報警

CA310 多功能變送器內含 3 組獨立且可設置的報警燈

和蜂鳴器同時也可搭配和 3 組繼電器使用。

以下功能可設置 :

● 選擇測量參數 ( 差壓 , 風速 , 濕度 , 溫度 ...)

● 時間延遲 , 報警種類

● 繼電器操作模式 , 蜂鳴器啟動

2.可通過以下不同方式設置變送器所需要

管理的參數 : 單位 , 量程 , 報警 , 輸出 , 測量通道 ...

? 通過按鍵 : 只適用型號內含顯示屏

? 通過 Modbus RS-485 通訊 : 通過管理或數據采集軟件設置

? 通過 Ethernet 以太網通訊 : 通過管理或數據采集軟件設置

3.以太網 ETHERNET通訊輸出

CA310 多功能變送器配置以太網模塊后每組變送器可指定特定

的 IP 地址。使用者可遠端和變送器通訊并取得測量數據和修改

變送器設置 ...

CA310 多功能變送器底部的 RJ45 端口可將變送器接入電腦網路。

4.總線MODBUS RS-485通訊輸出

通過 RS-485 總線可將多組 CA310 多功能變送器接入網路中。

數字信號通訊 RS-485 總線可并聯多組變送器并通過 Modbus RTU

通訊協議連接至 PLC/BMS 。

安裝方式

將安裝固定架水平鎖進平面墻面。

使用螺絲將變送器置入固定架中并鎖緊。

移除變送器左右兩邊螺絲蓋后可打開面板。

松開電纜固定后進行接線。蓋上面板后即可使用。

維護保養

請避免使用刺激性溶劑或使用含有甲醛 (福爾馬林) 成分

的清潔劑清潔變送器和探頭。

選購和配件

● 連接用軟管

● 連接用接頭
