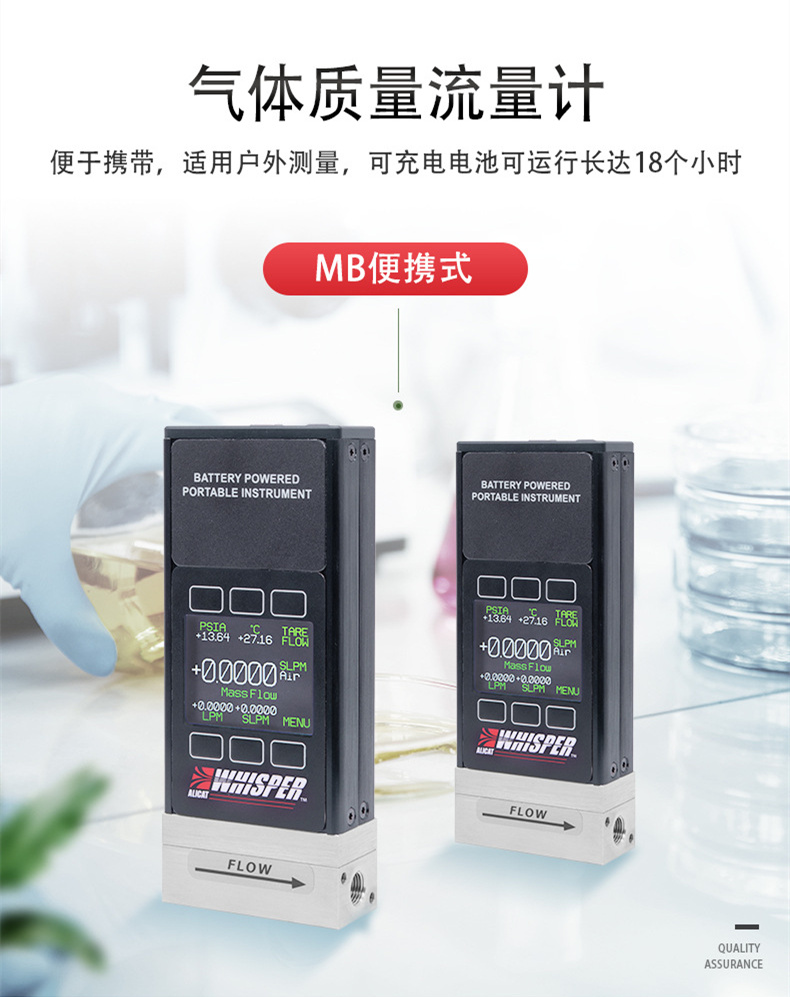

MB便攜式氣體質量監測儀

Alicat MB便攜式流量校準儀

測量質量和體積流量,以便對98+氣體進行校準、驗證或認證。充電后可持續工作18小時(單色顯示屏)或5-6小時(背光彩色顯示屏)，量程范圍: 0-4000 slpm

便攜式氣體質量監測儀優勢

設備可定制量程   0.5 SCCM   到   5,000 SLPM .

0.5 SCCM 到 5 SLPM

10 SCCM 到 20SLPM

50 SCCM 到 5,000 SLPM

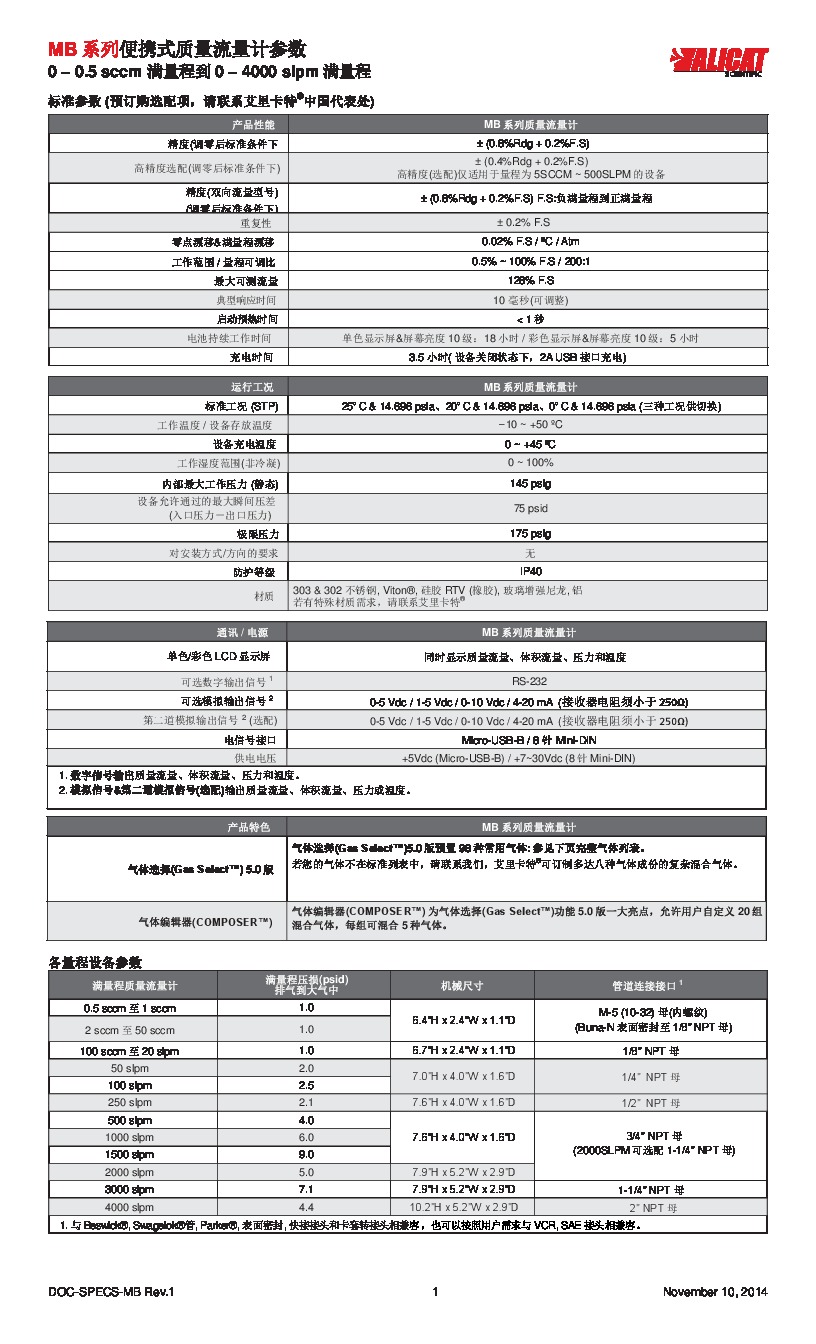

MB系列標準規格

量程范圍: 0.5-5000 SLPM

測量范圍: 0.01% – 100% of full scale

標準精度:   +0.6% 讀數 或 +0.1% 滿量程,以兩者中較大者為準

可選高精度: 0.5 % 讀數或 0.1% 滿量程,以較大者為準

可重復性: 0.1% 讀數 和 0.02%滿量程

響應時間: 10毫秒

工作溫度: –10°C to +60°C

工作壓力: 160 PSIA (11 barA)

可充電電池續航: 18 H

MB便攜式氣體質量監測儀特點

同時測量體積流量，質量流量，氣體壓力，氣體溫度。

現場可調的工程單位和STP/NTP條件。

可從98+預加載NIST可溯源氣體校準選擇過程氣體。

定義和存儲多達5種成分氣體的20種定制氣體混合物。

通過集成觸摸板從背光顯示和控制配置中讀取測量值。

可選集成流量累加器和報警器

便攜式氣體質量監測儀性能

可用量程：大到0-5000 slpm；小到0-0.5 sccm/0-500 sμlm（了解常備量程，參見零件編號標簽）

可調比：200:1（MB系列）或者100:1（MBS系列）

標準精度（NIST可溯源）：±（0.8%讀數+0.2%滿量程）

高精度（選配，NIST可溯源）：±（0.4%讀數+0.2%滿量程）

可重復性：0.2%滿量程

標準控制器響應時間常數：5-10ms

無需預熱時間

工作條件

兼容氣體：98（MB系列）或130（MBS系列）種預置可選氣體；利用COMPOSER氣體編輯器自定義的其它混合氣體

工作溫度：-10°C至+60°C

**內部壓力（靜態）：145 psig（160 psia）

**差壓（進口至出口）：75 psid

耐受壓力：175 psig（190 psia）

STP/NTP：用戶可選（默認為25°C & 1 atm STP/0°C & 1 atm NTP）

MB便攜式氣體質量監測儀包裝清單

MB系列便攜式氣體質量流量計（已充滿電）

微型USB充電線纜和AC壁裝式適配接頭

NIST可溯源校準證書

艾里卡特操作說明書

配件（需另行訂購）

過程端口接頭和過濾器

電源

通訊線纜和轉換線纜

BB3和BB9多點式集線盒

Flow Vision軟件

型號變體

低壓損型號，最多60psia（MWB系列）

高壓型號，160-320psia（MBQ系列）

腐蝕性氣體型號（MBS系列，見下文）

腐蝕性氣體（MS系列）

MB系列便攜式氣體質量流量計中，還有適用于腐蝕性氣體的“S”系列配置（即MBS系列）可供選擇。該配置中，我們將流量儀表主體部分和傳感器升級為316L不銹鋼材質，將彈性體材料升級為FFKM。

結構選項

通訊協議（模擬通訊，RS-232、RS-485、DeviceNet、EtherCAT、以太網/IP、Modbus RTU或TCP/IP、PROFIBUS）

顯示屏（單色或彩色，內置或面板安裝）

工藝連接件（NPT、SAE、AN、BSPP/G、焊接壓縮或VCR/VCO接頭）

彈性體材料（氟橡膠、FFKM、EPDM、硅樹脂）

性能選項

流量累加器

高精度或自定義校準

MB便攜式氣體質量監測儀常用貨號：

MB-0.5SCCM-D/5M,GAS:Air，數字顯示，精度1%，0-5V輸出，空氣（可選則：輸出方式、氣體種類，累積器）

MB-1SCCM-D/5M,GAS:Air

MB-2SCCM-D/5M,GAS:Air

MB-5SCCM-D/5M,GAS:Air

MB-10SCCM-D/5M,GAS:Air

MB-20SCCM-D/5M,GAS:Air

MB-50SCCM-D/5M,GAS:Air

MB-100SCCM-D/5M,GAS:Air

MB-200SCCM-D/5M,GAS:Air

MB-500SCCM-D/5M,GAS:Air

MB-1SLPM-D/5M,GAS:Air

MB-2SLPM-D/5M,GAS:Air

MB-5SLPM-D/5M,GAS:Air

MB-10SLPM-D/5M,GAS:Air

MB-20SLPM-D/5M,GAS:Air

MB-50SLPM-D/5M,GAS:Air

MB-100SLPM-D/5M,GAS:Air

MB-250SLPM-D/5M,GAS:Air

MB-500SLPM-D/5M,GAS:Air

MB-1000SLPM-D/5M,GAS:Air

預置的130種兼容氣體列表，供用戶實時選擇、校準。用戶可在預置的氣體列表范圍內隨時切換氣體，并無需對設備進行再校準，所有預置氣體的校準均具有設備應有的NIST可溯源校準精度。

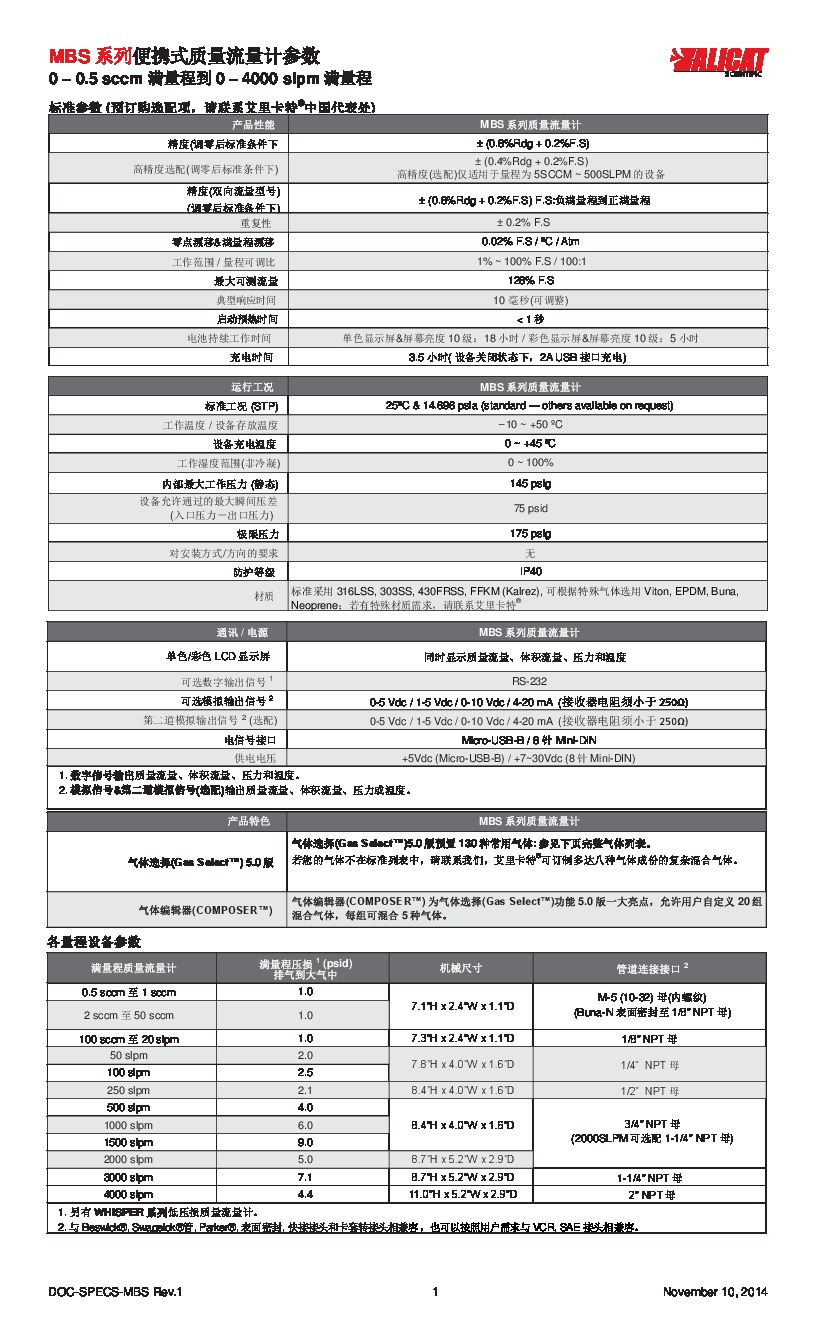

Alicat MBS 耐腐蝕便攜式流量標定儀

采用316L不銹鋼結構以抵擋NH3、H2S、SiH4等腐蝕性氣體， “主要參數”欄目下方可查看設備預置腐蝕性氣體列表，**量程: 0-4000 slpm

MB/MWB/MBS系列包裝清單

便攜式流量標定儀 (充滿電)

Micro USB 電源適配器及連接線

NIST可溯源校準證書

艾里卡特操作手冊

可選配附件

通訊線纜 8針mini-DIN

MD8DB9 8針mini-DIN轉9針D-Sub

BB9 多點式集線盒

Flow Vision SC? 軟件

Flow Vision MX? 配氣軟件

工業便攜箱

轉換接頭

管路過濾器
