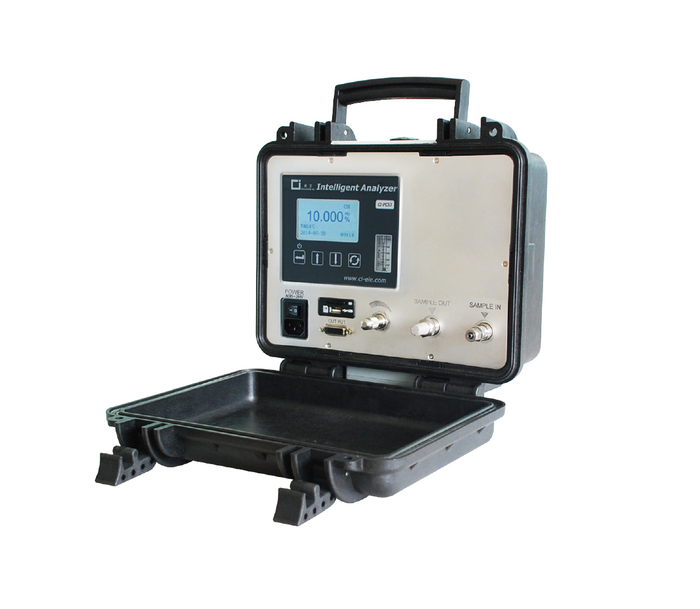

熱導氫分析儀CI-PC53

                                  簡介：

       CI-PC53便攜式熱導氫分析儀是以微控制器技術為核心，   熱導氫分析儀采用熱導傳感器研制的氫氣濃度檢測設備。CI-PC53采用了數字化處理技術，其零點/量程的校準、線性化處理、開關量輸出控制、電流/電壓輸出、參數設置等功能，均使用數字處理技術。

特點

以微處理器為核心，以熱導傳感器為測量單元，具有智能性、穩定性好，精度高、校準周

期長等特點;

干擾氣補償功能:分析儀具有干擾氣體補償功能，以消除干擾氣體對測量精度的影響;

菜單鎖定開關:防止誤操作改變分析儀參數而影響其正常運行;

報警功能:當氣體濃度偏高報警值時將發出報警，報警偃可在滿量程范圍內任意設置。

技術參數

檢測原理:熱導傳感器

精度:士2%FS

重復性:士1%FS

穩定性:士1%FS/7d

響應時間:T90<30S

充電電源:85~264VAC, 50/60Hz

分析儀功耗:小于15VA

通訊：RS485 (標配)/RS232(選配)

報警:2組開關量信號(1組狀態報警，1組濃度報警)

繼電器觸點容量:24VDC, 0.2A

模擬搞出信號：1組，4-20mA/0-20mA/0-IV/0-5V/0-10V/1-5V，可自由設置模式

負載:小于500Ω

環境溫度:10-45℃ 環境濕度：小于80%RH

外部控制：

數量1組

控制信號9--28VDC

用途:控制抽氣泵(選配)

樣氣壓力:常壓士10%(出氣口應為大氣壓）

分析僅重量：凈重4.25kg，包裝后約5.25kg

包裝箱:L*W*H=470mm*410mm*315mm

量程:可能的最小和**量程由被測組分類型(氣體類型)及其應用決定。下表所列的最小量程是以N2為殘余氣體組分得到的。對于其它熱導率比N2大或小的氣體為殘余氣體時，最小量程也同時變大或變小。

熱導氣體                可能的最小量程

H2                           0~100%

He                           0~2%

Ar                            0~10%

CO2                         0~20%

CH4                         0~15%

高爐氣體中的H2        0~10%%

酸性轉爐氣體中的H2   0~20%%

木材氣化中的H2         0~30%

應用領域

冶金行業氣體濕度檢測;

食品生產、包裝過程氣體濕度檢測;

石油化工過程中的氣體濕度檢測;

電力電子、機械制造行業氣體濕度檢測等;

干燥劑制造、塑料基片干燥過程中的濕度監測。

訂貨須知

了解氧氣組成對確定殘余氣體中存在的干擾氣體對測量的影響是非常必要的。

下表給出了10%殘余氣體(干擾氣體)對測量零點的影響(以%H2計)

氣體                           零點校正

Ar                               -1.28%

CH4                            +1.59%

C2H6(非線性響應)      -0.06%

C3H8                          -0.80%

CO                             -0.11%

CO2                           - 1.07%

He                             +6.51%

N2O                          +1.08%

NH3(非線性響應)      +0.71%

O2                             -0.18%

SF6                           -2.47%

SO2                          -1.34%

Air(干）                    +0.25%

當殘余氣體濃度不是10%時，使用上表中的數據依然可以得到近似結果。即使殘余氣體濃度高達20%，該表數據依然有效(與氣體種類有關).

大部分氣體混合物的熱導率是非線性響應的，即使是在某個特定的濃度范圍，如NH3 /N2混合氣，也可能給出模棱兩可的結果。

除了零點，線性梯度也會受到殘余氣體的影響，但對于絕大多數氣體而言，可以忽路的。
