TSI4080流量計

Certifier Plus Flow Analyzer

Certifier? Plus Test System Standard Kit 4080-S

型號： 4080-S

標簽：TSI4080氣體分析儀說明書，certifier fa plus說明書，呼吸機測試儀

描述

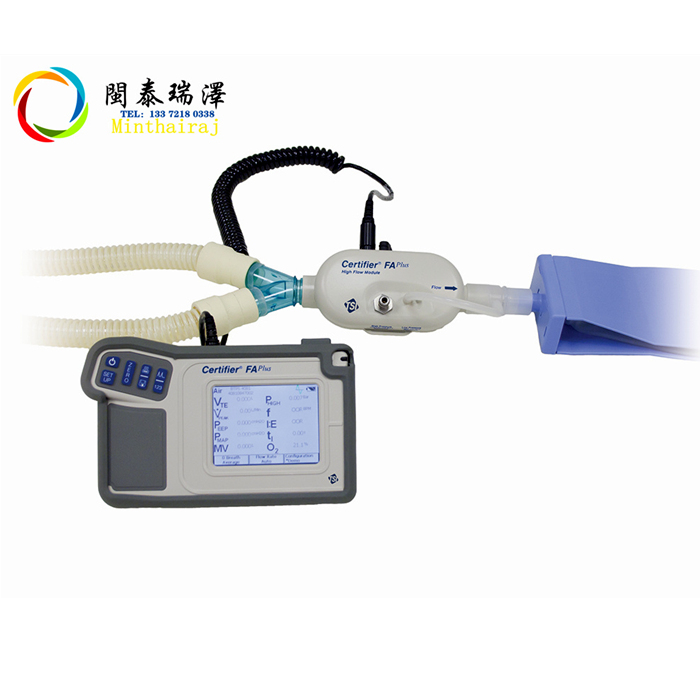

TSI4080流量計Certifie FAplus呼吸機測試儀是一種手持的、全功能氣體流量分析儀, 能夠測試大多數類型的呼吸機和其他醫療設備。能夠測試幾乎所有型號的呼吸機：成人、兒科、麻醉、新生兒和高頻呼吸機。它還可以測試各種其他醫療設備，如麻醉氣體輸送機、空氣氧氣攪拌機、醫用充氣器、氧氣濃縮器、CPAPs等。

測試參數

彩色觸摸屏圖形用戶界面

實時繪圖模式

雙向流量測量

使用 SD 閃存卡和內存進行數據存儲

通過 USB 接口訪問存儲的數據

報告打印功能

可充電電池及 AC 供電

符合 RoHS 指令 2011/65/歐盟應用

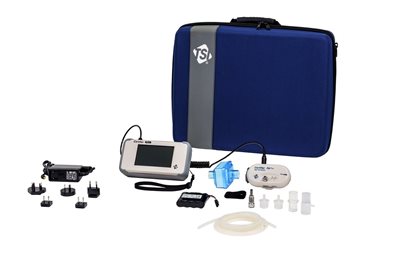

The 4080-S 流量測試系統由High Flow Module 4081-AC高流量模塊套件和一個4089界面顯示模塊套件組成。

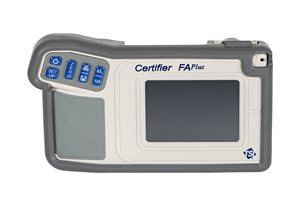

Certifier? FA+界面顯示模塊4089是 Certifier? FA+ 流量測試系統4080-S的一半. 接口模塊必須與流量模塊 (4081高流量模塊 or 4082 低流量模塊)配合使用.該接口模塊用于操作Certifier? FA+顯示測量讀數。 鍵盤和觸摸屏顯示允許您更改測量和配置設備設置。Certifier FA plus 4089接口模塊取代了之前的接口顯示模塊Certifier4088。

Certifier? FA+ 高流量模塊 4081 是 4080-S Certifier? FA+ 系統的一半。流量模塊包含校準的傳感器，并將測量結果與接口顯示模塊通信。 流量模塊（4081高流量模塊或4082低流量模塊)必須與4089 Certifier? FA+ 接口顯示模塊一起使用。

可以單獨購買4081（而不是作為4080系統的一部分），以替換現有的流模塊或在其他流模塊不可用時使用另一個流模塊。

應用

常用于測試：

呼吸機（醫院，亞急性，新生兒，居家護理）

壓縮機

氧氣濃縮器

CPAP裝置

任何其他需要驗證氣體流量和壓力的裝置

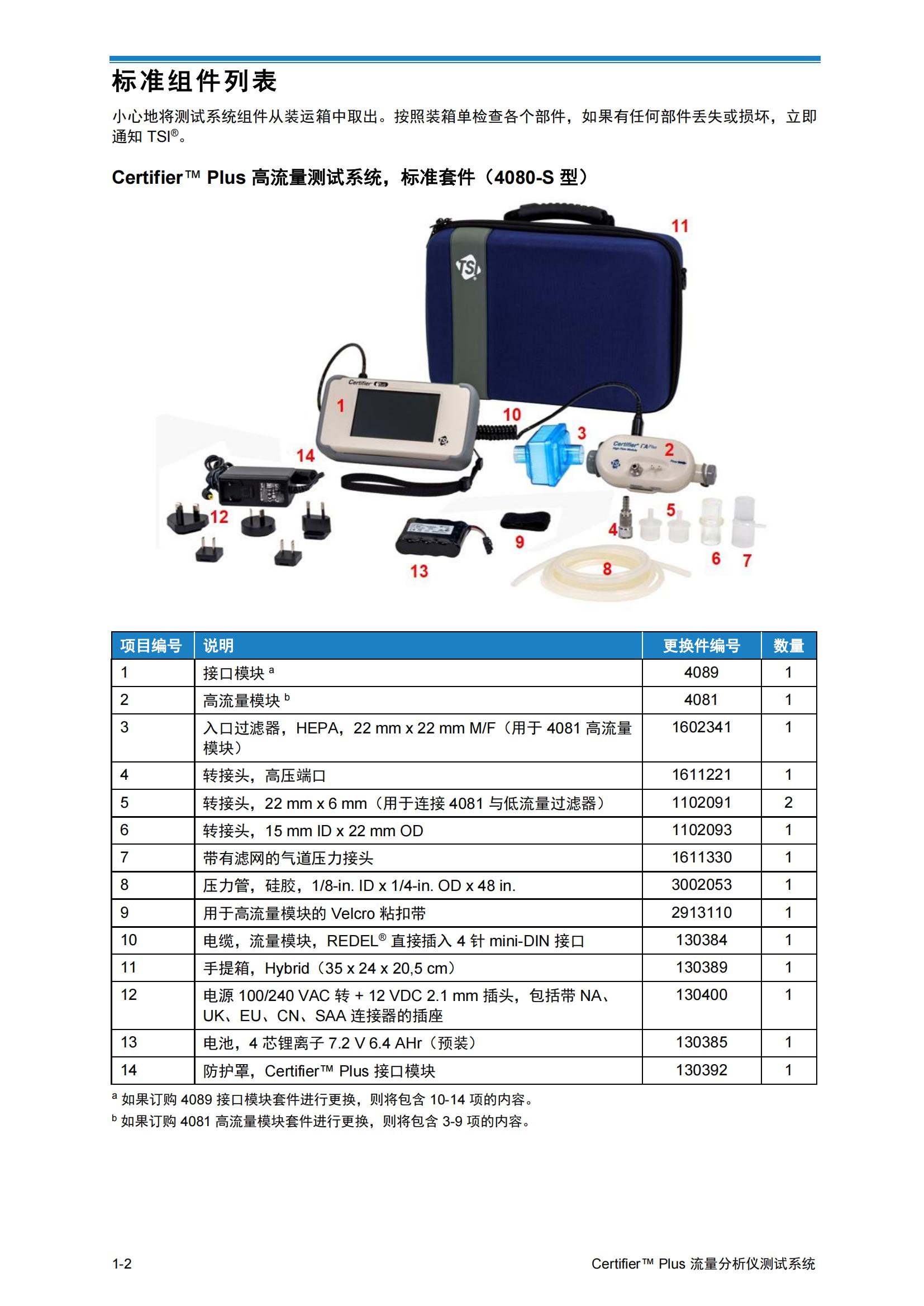

4081 套件包括:

4081流程模塊

細菌過濾器，22毫米x22毫米男性/女性

適配器，22毫米x6毫米，用于連接高流 量模塊到低流量過濾器

適配器，15毫米IDx22毫米OD

帶有屏幕的氣道壓力配件

壓力油管，硅膠，1/8英寸IDx1/4英寸ODx48英寸(3.2毫米IDx6.4毫米ODx122厘米)

尼龍搭扣帶用于高流量模塊

適配器，高壓端口

4088套件包括：

4088界面顯示模塊

電纜，流量模塊

軟箱子

電源90/260VAC至12VDC

Stylus

Certifier? FA+測試系統操作員手冊

電池，鋰離子SBL-160

連接器，四種類型：AC北端AM/IEC320，直角；   ACEURO/IEC320，直角；ACUK/IEC320熔斷   器，直角；ACAUST/IEC320，直角

SD閃存卡

接口模塊保護橡膠靴

電腦電纜，USB標準A到迷你B

4089接口模塊規格:

5英寸彩色觸摸屏（電容式）

2個流量模塊連接器

交流適配器12 VDC，最小3M

長達8小時的連續電池工作

用戶配置

記錄數據并截圖

通過USB-A端口導出

USB通信接口

尺寸20.5 x 10.6 x 7.3厘米

重量0.85千克

特點：

快速響應、雙向流量傳感和高精度確保了Certifier?Plus將提供生物醫學專業人員完成其工作所需的測量性能。該呼吸機測試儀能夠測量空氣、氧氣、空氣/氧氣混合物、一氧化二氮、二氧化碳和氮氣的流量。

其緊湊的尺寸，易于操作，堅固的設計，和多種安裝選項，使Certifer?Plus測試系統理想地用于醫院、現場服務、生物醫學商店、制造、實驗室和家庭護理環境。

生物醫學測試參數：

氣體流量

吸氣和呼氣氣體量

氣體壓力（氣壓和呼吸回路）

呼吸頻率

定時參數

氣體溫度

氧氣濃度（含4073試劑盒）

Certifier? Plus 客戶利益

易于使用，包括自動觸發功能

外形小巧、輕便，便于攜帶

主流量傳感提供快速和準確的測量

獨特的模塊化設計提供了靈活性，并降低了總體擁有成本

多種安裝選項和用戶配置，以優化您的測試設置

對站立式生物醫學測試環境的耐久性

同類更高性價比（成本特征）

TSI4080流量計技術參數

1.流量：量程-200~300L/min，精度±2%讀數或±0.075L/min；

2.低壓：量程－25~150cmH2O，精度±0.5%讀數或±0.15 cmH2O；

3.高壓：量程-0.7~10bar，精度±1%讀數或±7mbar；

4.大氣壓：量程375~1200mmHg，精度±8mmHg；

5.氧濃度（選配）：量程：21~100%，精度±2%；

6.溫度：量程5~40℃，精度±1℃；

7.呼吸頻率：1-1500bpm,精度：±2%讀數或±0.1bpm；

8.呼/吸氣時間（TI/TE）：0.04-30s，精度：±2%讀數或0.01s；

9.吸呼比：1:100-100:1，精度：±4%讀數；

10.呼/吸氣潮氣量（Vti/Vte）：0.01~10L,精度：（±2%讀數+20mL）；

11.分鐘通氣量(MV)：0.01—100L， 精度：±（3%讀數+30mL）；

12.峰值壓力PIP、平均壓PMAP、呼氣末正壓PEEP：－25-150 cmH2O，精度：±0.5%讀數或±0.15 cmH2O；

TSI4080流量計Certifier Plus測試系統組件包括：

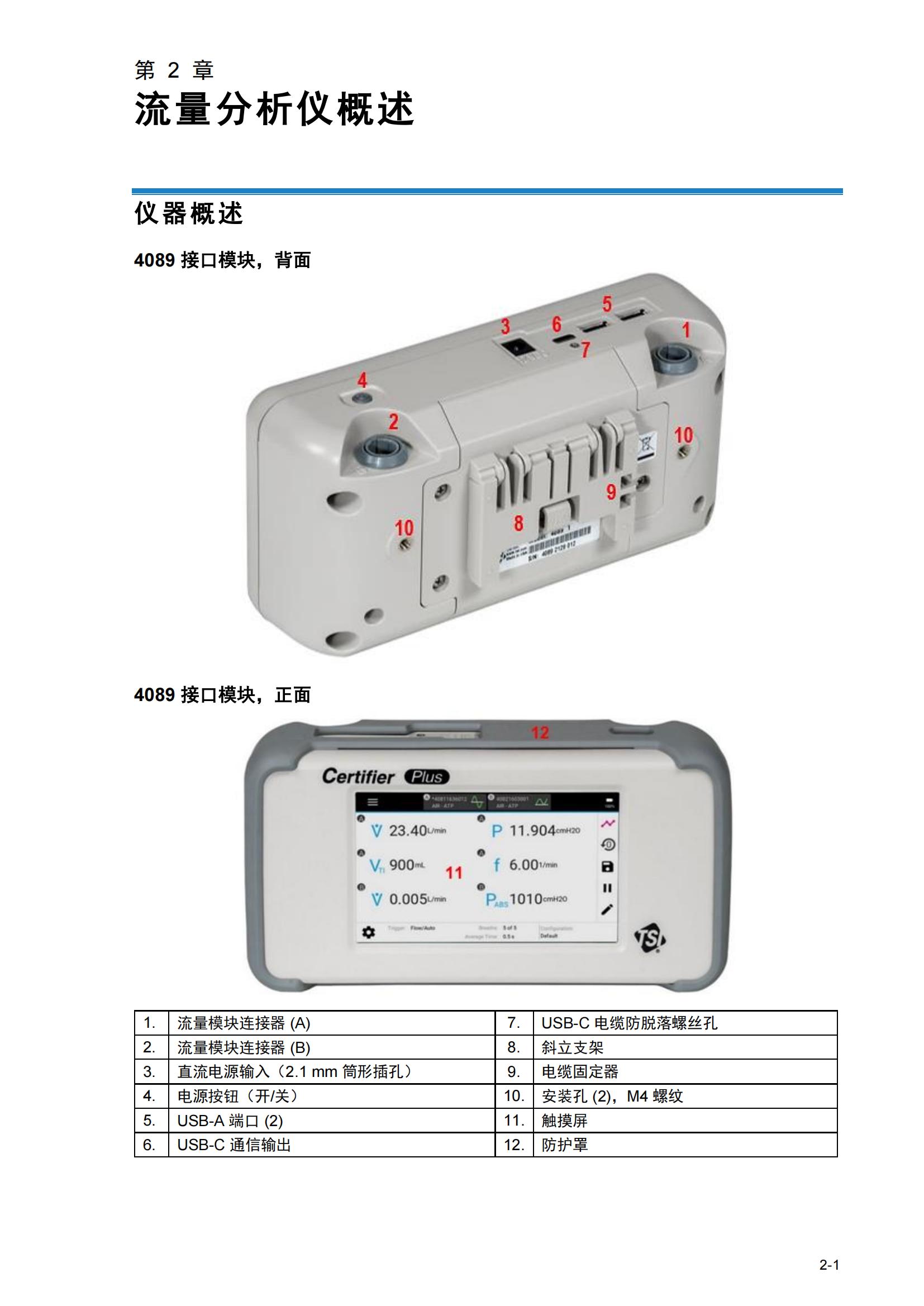

4089接口模塊

接口模塊連接高流量模塊和低流量模塊，并為這兩個模塊供電。4089型接口模塊與現有4081 高流量模塊和4082低流量模塊搭配使用。4089 側連接流量模塊和接口模塊的卷線已升級為REDEL 式連接器，而流量模塊端部仍保留原來的4針 min-DIN連接器。接口模塊上的顯示屏用于控制Certifier Plus 系統并顯示測量讀數。

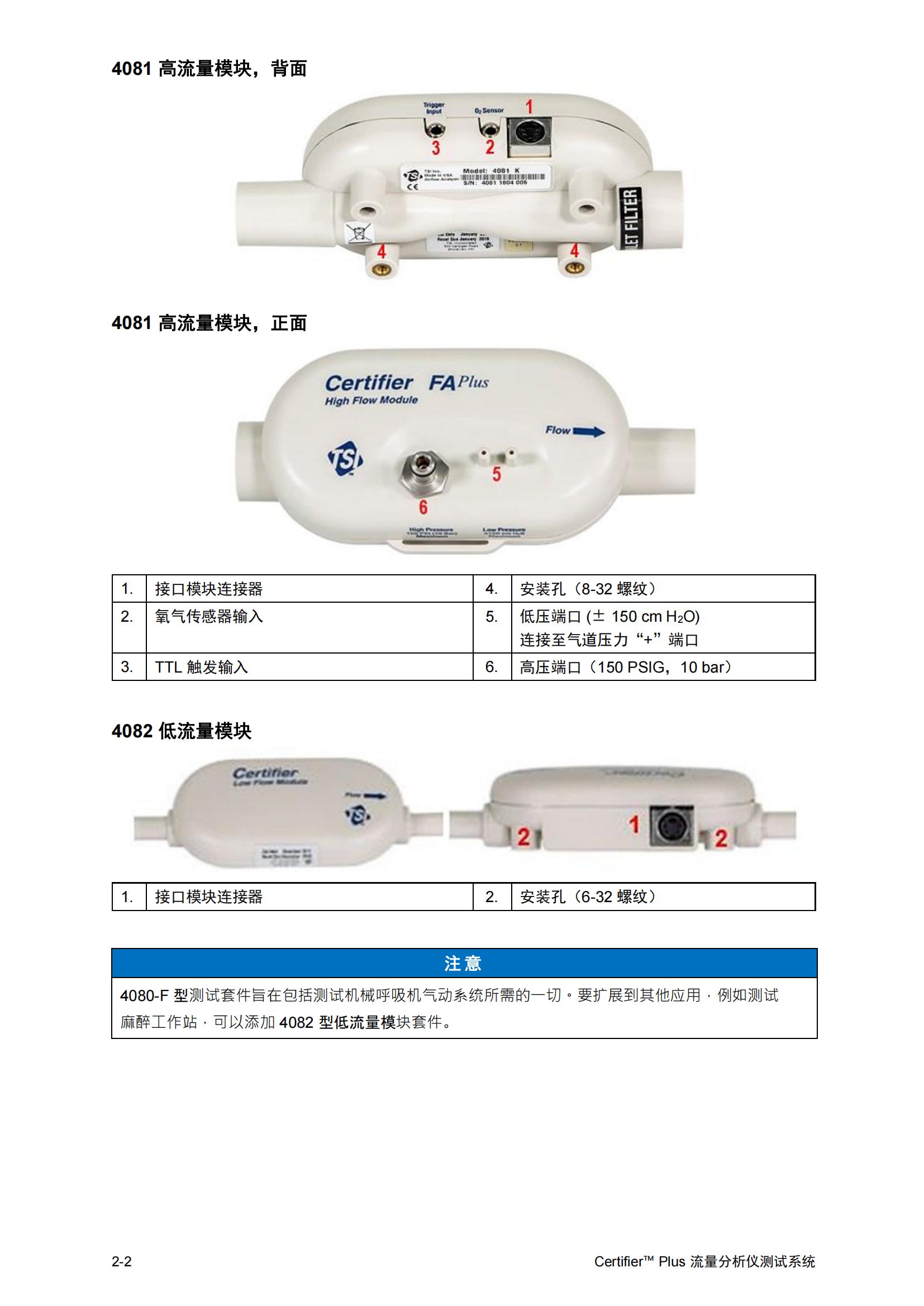

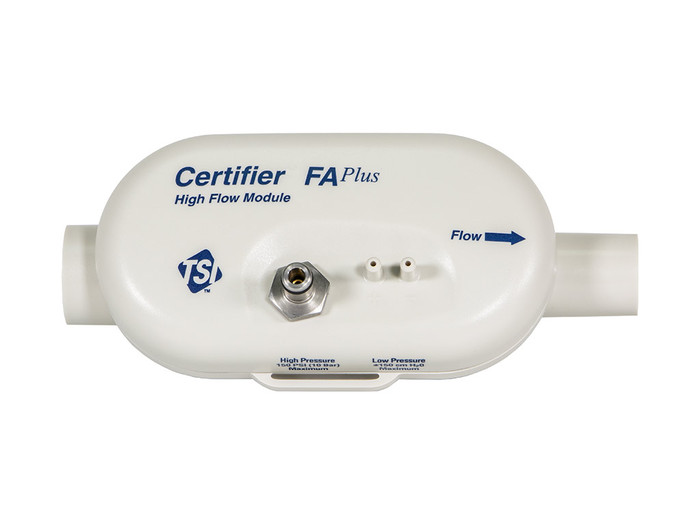

4081高流量模塊

在 0-300 標準升每分鐘(CO2為0-40 標準Lmin)的范圍內，測量空氣、氧氣(02)、氮氣(N2) 和二氧化碳(CO2)的流速。高流量模塊中還包含一個150 psi (10 bar) 壓力表傳感器、一個氣壓傳感器和一個150 cm H2O壓差傳感器。高流量模塊 (4081 型)和接口模塊 (4089 型)共同組成408型 Certifier Plus系統。

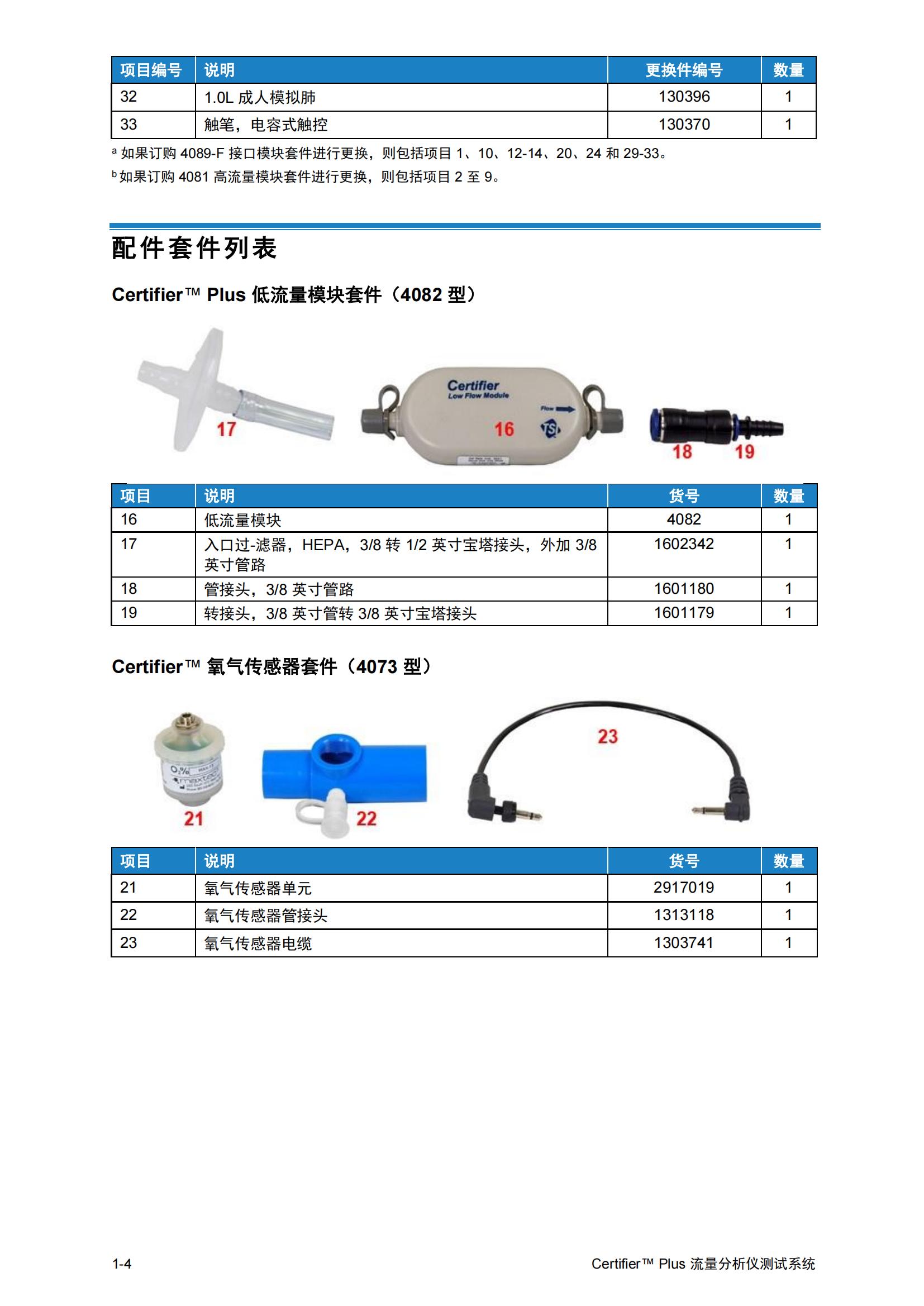

4082低流量模塊

在0.01 至20標準L/min的范圍內測量空氣、O2、N2、CO2和一氧化二氨(N2O)的流速，在低流速時，低流量模塊的測量比高流量模塊更準確。低流量模塊套件(4082型)是4080 Certifier Plus 系統的可選配件。對于測試麻醉工作站，可購買4082低流量模塊，并與4089接口模塊配合使用，以測量N2O氣體流量。

4073氧氣傳惑器（可選附件）

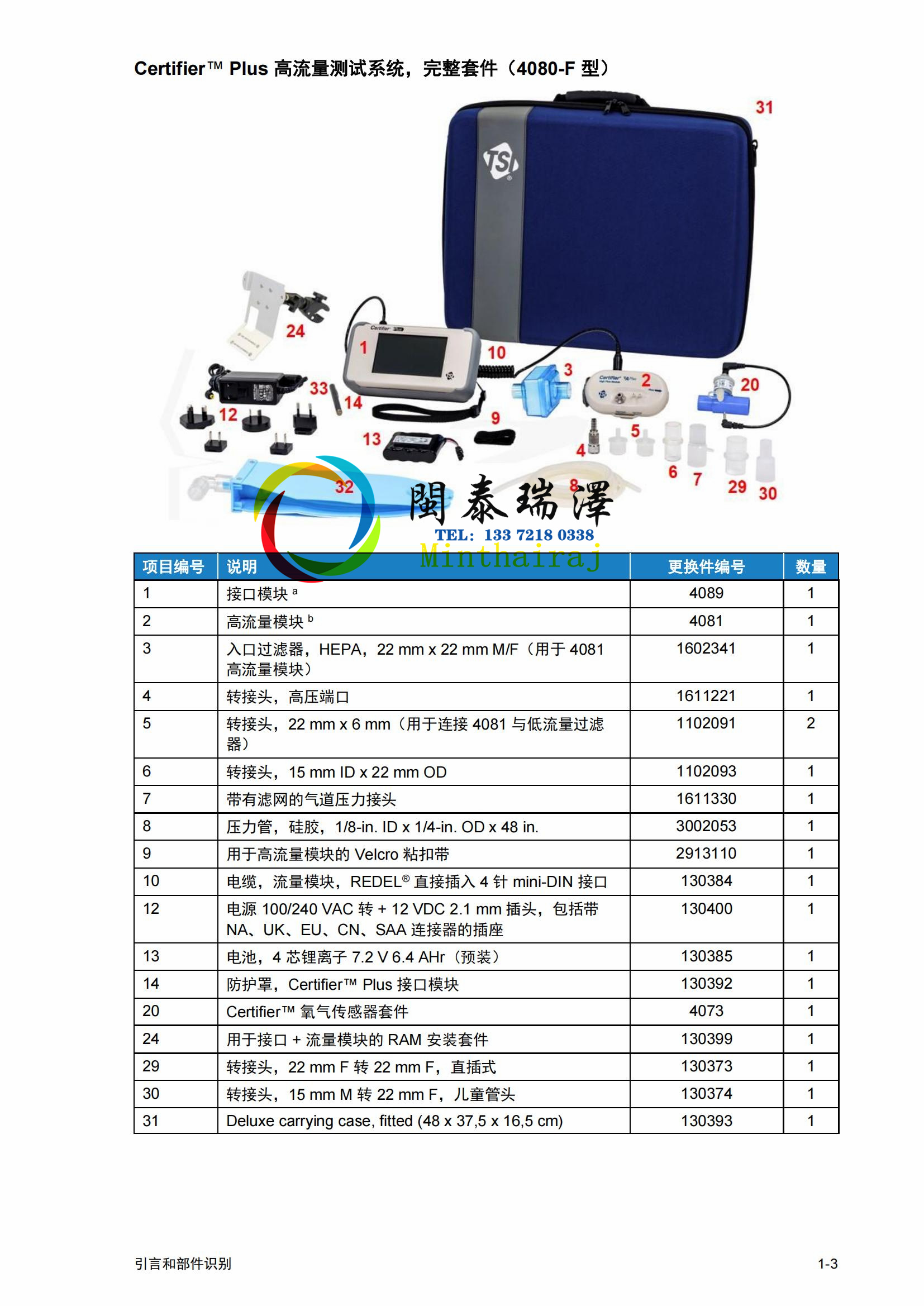

氧氣傳感器與高流量模塊連接，可測量氧氣濃度以及空氣和氧氣混合物。氧氣傳感器套件(4073型)是4080-S Certifier Plus系統標準套件的可選配件，但它是4080-F型系統完整套件的一部分。

溫馨提示：

為避免測試讀數不準確，請勿阻塞管路或進出口，并確保使用清潔、干燥的氣體。

為避免損壞 CertifierTM Plus測試系統組件，務必在流量模塊的上游使用入口過濾器，在不使用流量模塊時，務必將流量模塊端口蓋好。

根據醫療器械指令或FDA 510(k), CertifierTM Plus測試系統不是醫療器械，因此在任何情況下均不得用于人體測量。
