gpr1600微量氧分析儀

工業氣體氧分析儀

GPR-1600, GPR-2600, GPR-3100

描述

美國AII在線氧氣純度分析儀適用于需精準測量O2濃度的工業場景，無論氧氣含量低至百萬分之一或是純氧。利用了AII高性能電化學氧氣傳感器，儀器所配置的全系列通用機座、直觀簡易的人機界面和菜單結構，使操作員僅需學會一種儀器的操作，便可在各種氣體分析應用中，測出不同的氧氣濃度。支持擺放式、19”機架式、面板式和壁掛式等多種靈活安裝方式。

亮點

? 高精度（最小測量范圍±0.02ppm）

? 四種量程范圍，支持手動或自動調整

? 正常使用下，傳感器壽命為24個月

? 使用XLT傳感器在CO2環境中采樣

? 支持擺放式、機架式、面板式和壁掛式安裝

? 雙重警報

? 集成旁通閥（應用于GPR-1600）

? 便于檢修和更換傳感器

? 人機界面操作簡單

優勢

傳感器技術

AII傳感器避免了典型原電池設計中常見的潛在弊端。我們的材料、結構和組裝方法，數十年來歷久彌新。每一型號的傳感器設計都在性能和使用壽命之間實現了很好的平衡。在保持低維護成本的同時，還可確保測量結果的可靠性。傳感器在無氧條件下不產生輸出，隨氧氣濃度的遞增而呈線性增長，直至100%，因此大部分情況下僅需一次量程校準。

分析行業XLT傳感器

對環境氣體中CO2濃度超過0.5%的應用而言，應選用特殊設計的XLT傳感器。大部分電化學傳感器中使用了堿性電解液，

長時間暴露在CO2等酸性氣體中易發生中和反應。為消除這一弊端，AII開發了含特殊電解液成分的XLT傳感器，且支持

在-10°C低溫下運行。

旁通采樣系統

為了在切換采樣線或無流量情況下保護傳感器，儀器采

用了4通閥結構。這不但能延長氧氣追蹤傳感器的壽命，

還可減少進入過程測量的時間，因為低ppm氧氣樣本會在

管道沖洗前暫時駐留在池內

常見特征:

? 大氣壓和溫度補償

? 不銹鋼濕潤部件

? 4種量程范圍（手動或自動選擇）

? 輸出范圍識別

? 4-20mA、0-1V和0-5V輸出

? 2個用戶可配置的警報繼電器

? 通用電源供電

備選：

? 自動零校準和自動校準設施

? 數字通訊設施

? 應用范圍內的繼電器觸點

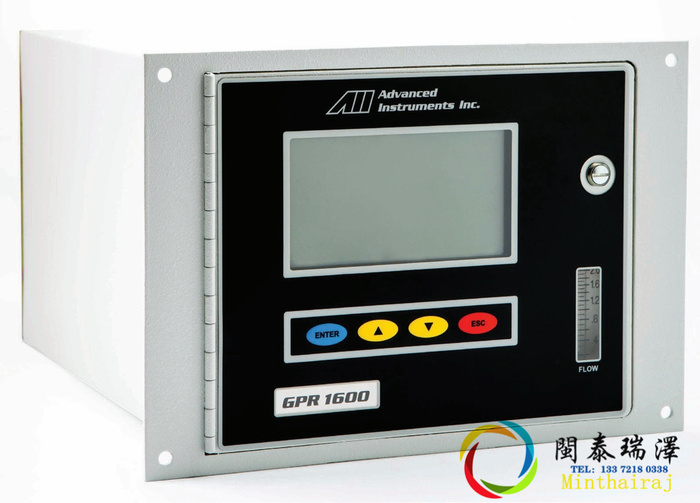

GPR-1600

作為標準配置，GPR-1600采用了集成旁通采樣系統。此

分析儀可暫時暴露于環境空氣中進行量程校準（20.9%

O2）。

備選： 外部旁通系統

加熱樣本系統

量程范圍： 0-10ppm至0-1% O2（僅校準時為0-25%）。

GPR-2600

GPR-2600是一臺可靠儀器，適用于在環境空氣置換為含

低濃度氧氣的其他氣體后，檢測混合氣體中氧氣的濃度。

備選： 加熱采樣系統

量程范圍： 0-1%至0-25% O2

GPR-3100

GPR-3100配有溫控采樣處理系統，為樣品提供了等溫環境，以提高測量精度。

量程范圍：0-100%至90-100% O2

安裝選項

有4種主要安裝選項可選（HxWxD）：

? 擺放式安裝 （尺寸: 35.3 x 25.1 x 34cm）

? 面板安裝 （尺寸: 19 x 27.4 x 28.6cm）

? 19”機架式安裝 （尺寸: 19 x 48 x 72cm）

? 壁掛式安裝 （尺寸: 34.6 x 26.7 x 17.8cm）

? 壁掛式安裝 W型（尺寸: 34.6 x 31.8 x 19.7cm）

? 壁掛式安裝 W306型（尺寸: 46.4 x 40.7 x17.2cm）

技術參數

GPR-1600， GPR-2600， GPR-3100

量程范圍：

（GPR-1600）0-10, 0-100, 0-1000ppm, 0-1%（GPR-1600）（僅校準時為0-25%）

（GPR-2600）0-1%, 0-5%, 0-10%, 0-25%

（GPR-3100）0-100%，且抑制范圍為零。50、80或90-100%

精度：選定范圍內<±2%，經95-100%氧氣校準后（GPR-3100），恒定條件下為±0.1%

響應時間：T90<10秒（GPR-1600&GPR-2600 ），T90<13秒（GPR-3100 ）

恢復時間：空氣中60秒至<10ppm濃度中<純N2下1小時（GPR-1600）， （GPR-2600）不適用，（GPR-3100） 不適用

靈敏度：（LDL） 50 ppb（GPR-1600）， 50ppm（GPR-2600）， 0.1%氧氣

線性度：全量程范圍內<0.5%

傳感器型號：

（GPR-1600）GPR-12-333 ，XLT-12-333用于CO2含量>0.5%的混合物；

（GPR-2600） GPR-11-32-4，GPR-11-32-4 32個月，量>0.5%的混合物；

（GPR-3100）GPR-11-120-OP

傳感器使用壽命（25°C，1個標準大氣壓下）

（GPR-1600）<1000ppm O2條件下，24個月

（GPR-2600） GPR-11-32-4 32 months;XLT-11-24-4 24個月

（GPR-3100)100%氧氣條件下，24個月

校準間隔 通常：1-3個月

進氣壓力：

0.34 - 2barg （5-30psig）（GPR-1600&GPR-2600 ），設有通風口 248barg （3600psig）（GPR-3100 ）

流速:（恒定） 0.5 - 1.0Nl/min （1-2 SCFH）

氣體連接:1/4”壓縮式管道管件

顯示屏:LCD圖像顯示屏12.7 x 7cm （5 x 2.75"）；分辨率0.01

外殼：鋁涂層，見各尺寸產品的安裝選項

補償：大氣壓和溫度；

溫控采樣系統和傳感器:（僅GPR-3100）

模擬輸出 4-20mA（已絕緣）、 0-1V和0-5V

應用范圍 1-5V或4-20mA，備用繼電器觸點

通信方式:可選用RS485、RS232或USB

警報裝置 :2個警報繼電器（用戶可調）

運行溫度：GPR傳感器：5°C至45°C（41°F至113°F），XLT傳感器：-10°C至45°C（14°F至113°F）

電源： 通用100-240V AC

應用

? 檢測工業氣體生產中產品的純度

? 追蹤電解制氫中氧氣的濃度

? 監測氧氣的生成

? 檢測冶金熱處理和退火處理時氧氣的含量

? 家禽宰殺電暈機中氣體成分測量

? 雙層玻璃生產中氣體成分分析
