CI-PC18-X氧量分析儀

CI-PC18-H煙氣濕度儀

簡介:

       CI-PC18-H濕度&氧變送器采用離子流濕度傳感器為測量單元，控制傳感器的工作電壓來分別測量氧濃度、氧和水(氣)的混合濃度，根據氧濃度、氧和水(氣)的混合濃度與傳感器輸出信號之間的函數關系計算出濕度值和氧濃度值，并提供濕度和氧濃度信號輸出，為環境濕度監控提供準確的依據。

CI-PC18-X氧量分析儀產品特點

同時監測樣氣中的濕度和氧濃度。

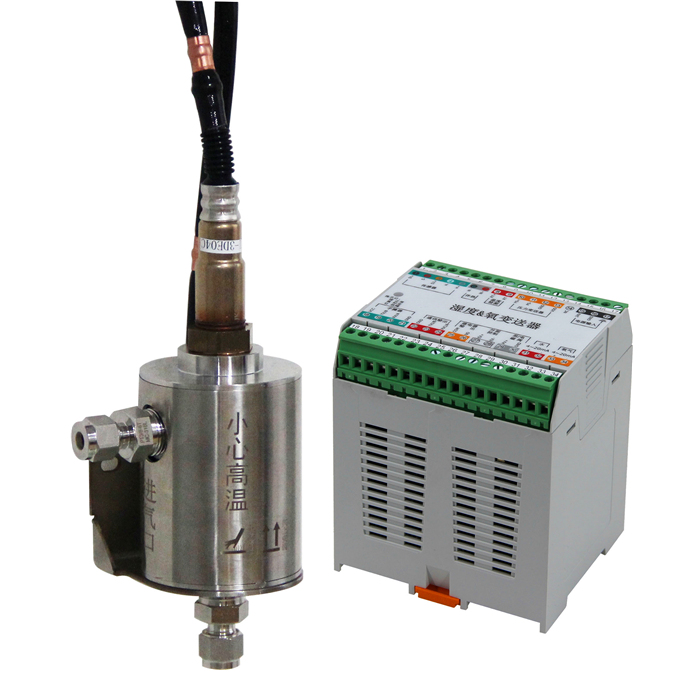

采用分體式結構設計，探頭全部采用耐高溫材料，使得探頭可以應用在高溫高濕環境中。

探頭采用伴熱、保溫設計，防止水汽在探頭內冷凝。

變送器的儀表采用導軌式安裝，安裝快捷、簡單。

用戶特有的通訊代碼，從其它途徑獲得的變送器不能對接。

可選壓力補償功能:變送器不能檢測壓力，但是可以通過通訊/模擬輸入接收壓力信號后，用該壓力信號對氧濃度進行壓力補償后將氧濃度輸出，客戶無需再進行壓力補償計算，提高測試精度。

可選配自動標定功能。

通訊:采用RS485(標配)RS232(選配〉雙向通訊，可與計算機或其他數字通訊設備直接進行通訊。

模擬信號輸出:可通過菜單自由設定4-20mA/0-20mA/0-5V/0-10V模擬輸出模式。

CI-PC18-X氧量分析儀性能參數

測試范圍：0~40.00% H2O，0~25.00% O2

精度：

O2 0~1%:±0.2%，>1%~25.00%:±2%FS

H2O ±2%FS

重復性:

O2   0~1%:±0.1%，>1%~25.00%:±1%FS

H2O   ±1%FS

穩定性：

O2   0~1%:±0.1%/7d，>1%~25.00%:±1%FS/7d

H2O   ±1%FS/7d

響應時間:充分預熱后，T90小于30s

背景氣體：N2、He、Ar和其它惰性氣體

技術參數

機箱：非防爆結構

人機交互:

CI-PC18-H-D:0.96寸128*64 OLED屏+觸摸按鍵

CLPC18 H:可選配手操器(4.3寸彩色觸摸屏),長寬高：139mm*87mm*22mm

接線方式:接線端子

探頭接口;1/4英寸NPT內螺紋，標配1/4-φ6快擰接頭

安裝方式:儀表:導軌式，探頭:壁式安裝

傳感器壽命;大于2年(正常使用)

變送器壽命:大于5年(正常使用)

重量:凈重1.6kg(含手操器)，1.4kg(不含手操器)

工作參數:

工作方式:在線

采樣方式:通氣式

電源:24VDC, 4.5A

校準周期;建議每隔一年校準一次

環境溫度:電氣模塊:-10~+50℃，探頭:低于180"C(探頭電纜不能置于高溫環境中)

環境濕度:小于90%RH

樣氣溫度:100~180℃(進入探頭時的溫度)

樣氣壓力:常壓±10%(出氣口應為大氣壓)

樣氣流量:3~5L/min

輸入輸出參數:

通訊:兩組(其中一組用于連接手操器)，RS485 (標配)/RS232(選配)

模擬信號:數量:2組(分別對應H2O和O2)，輸出模式:4-20mA/ 0-20mA/ 0-5V/0-10V，支持軟件切換，負載:小于500Ω

補償信號：(選配）1組，輸出一組24VDC電源，可以采集4-20mA/0-20mA/0-1V/0-5V/0-10/1-5VW的輸入信號

開關量輸出(選配):1組，繼電器觸點容量:24VDC, 0.2A，用途:自動標定狀態

外部控制(選配）1組，控制信號:9~-28VDC，用途:啟動自動標定

輸出電壓(選配)數量:1組，輸出電壓:24VDC，用途:控制自動標定盒

CI-PC18-X氧量分析儀應用領域

CI-PC18-H變送器適用于多種行業，多種環境下的濕度和氧濃度的測量，其典型應用如

下:

燃煤、燃油鍋爐尾氣排放(CEMS);

食品加工;

木材、建材、造紙工業;

化工、纖維領域;

印染工業領域內平幅染色工藝

訂貨須知

CI-PC18-H-D:本身配置OLED顯示屏和觸摸按鍵，不能配置手操器;

CI-PC18-H:變送器無顯示屏和按鍵，可以選配手操器。

手操器采用4.3寸彩色觸摸屏，以通訊的方式與變送器連接，可以通過手操器對變送器參數

進行查看和修改。

注意:

樣氣或被測環境中不能含有腐蝕性氣體(如F、HF、 CL、HCI、 SO2、H2S等)、有毒物質

(如Si、Pb、P、Zn、Sn、As及其氧化物等)、還原性成分(如乙醇)、碳氫化合物。
