wtw五參數在線分析儀miq/tc2020

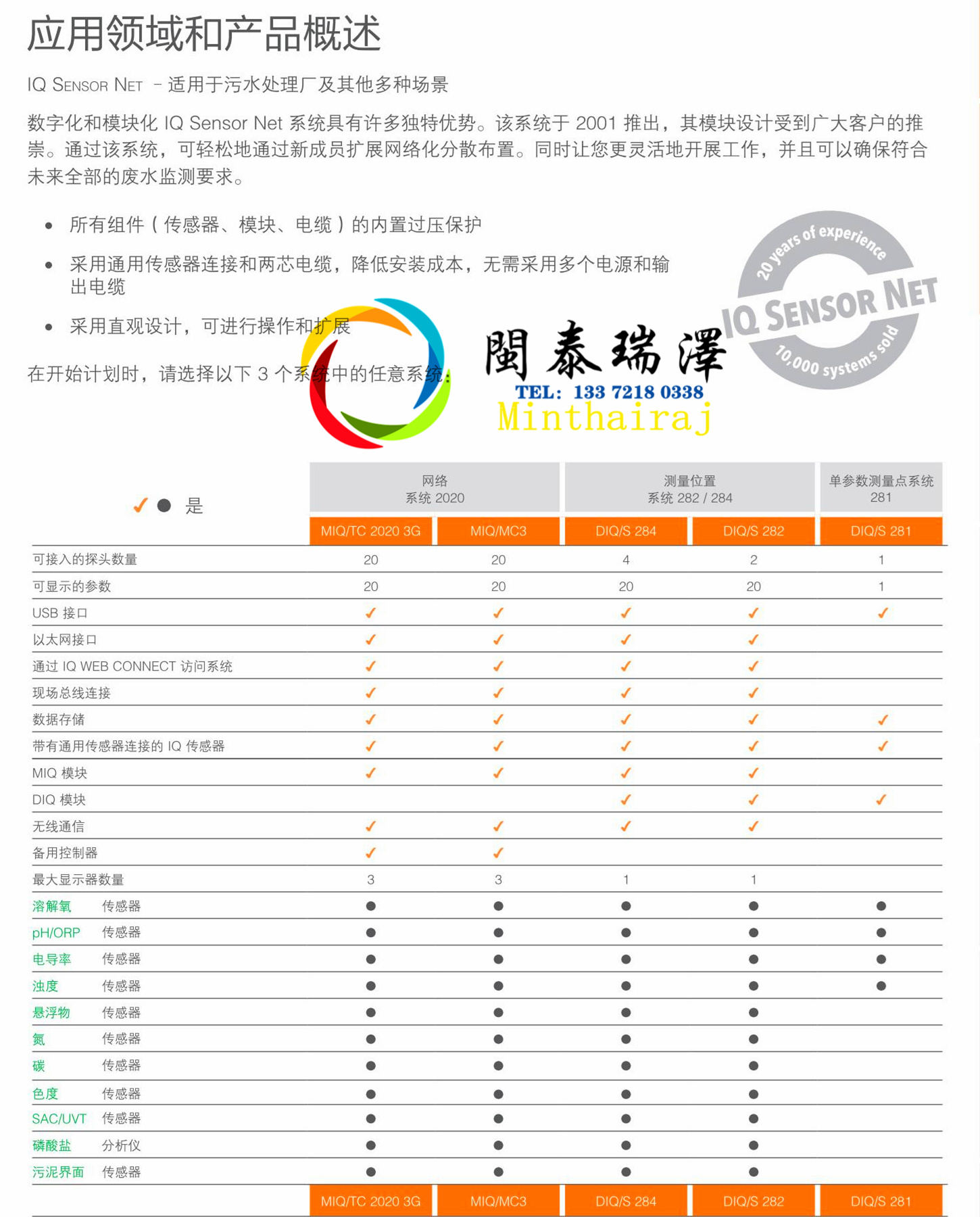

一、概要

IQ Sensor Net系列在線多參數監測系統wtw五參數在線分析儀miq/tc2020是一種數字式、模塊化設計、可擴展的水質監測系統，由控制器和測量電極組成。控制器類型分為單點單參數測量的181控制器、單點多參數測量的28X控制器和多點網絡分布式測量的2020控制器。

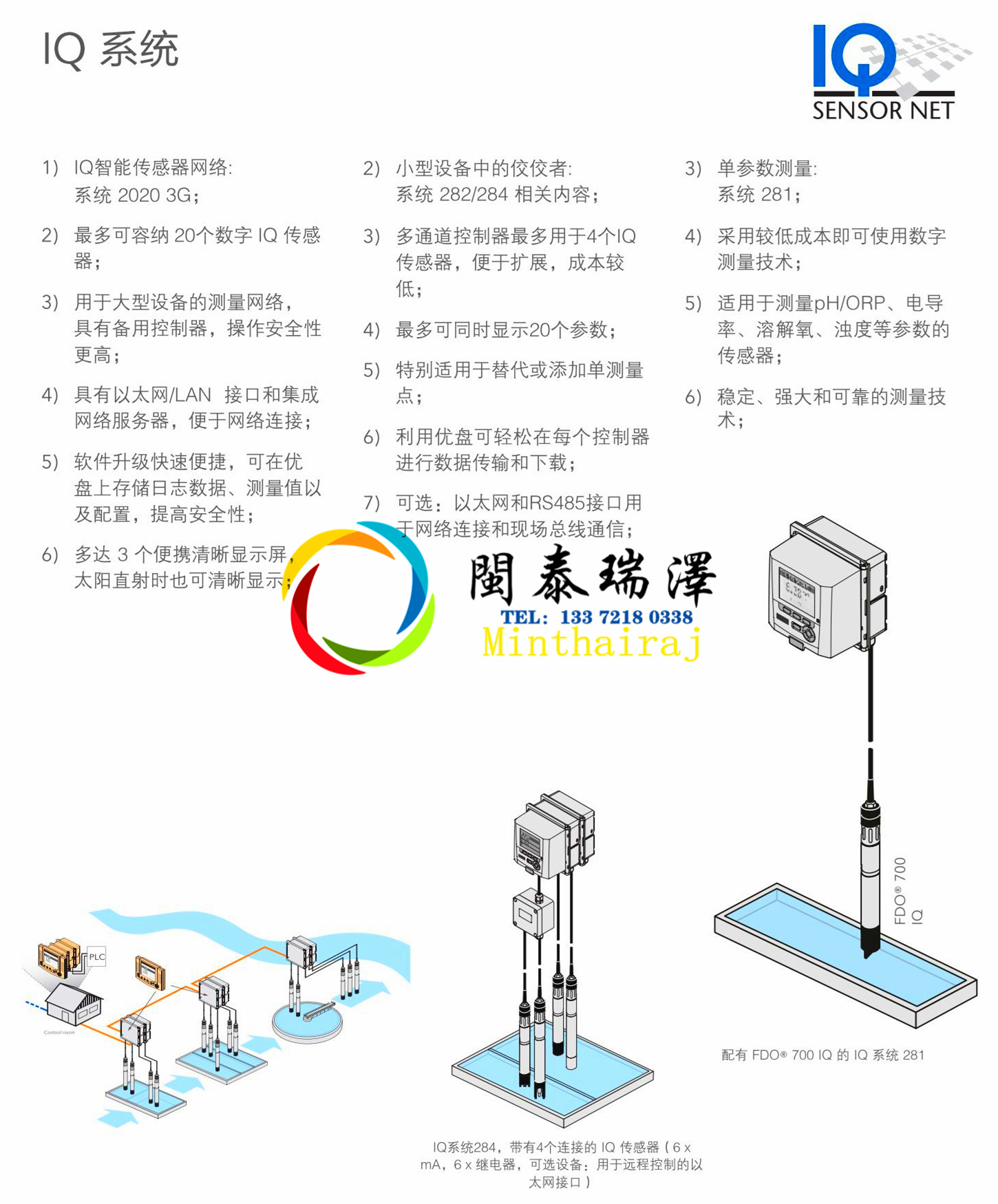

二、產品簡介

（一）、DIQ/S 181 控制器

單參數在線監測系統，應用于污水處理、飲用水和工業用水領域。用于測試pH、ORP、溶解氧、濁度和電導率，數字化系統保證、操作簡易、數據可靠。

（二）、DIQ/S 28X 控制器

DIQ/S 28X 系列控制器可連接上限4個傳感器，用于單點多參數在線測量系統。模塊化設計，可連接多款功能的模塊。

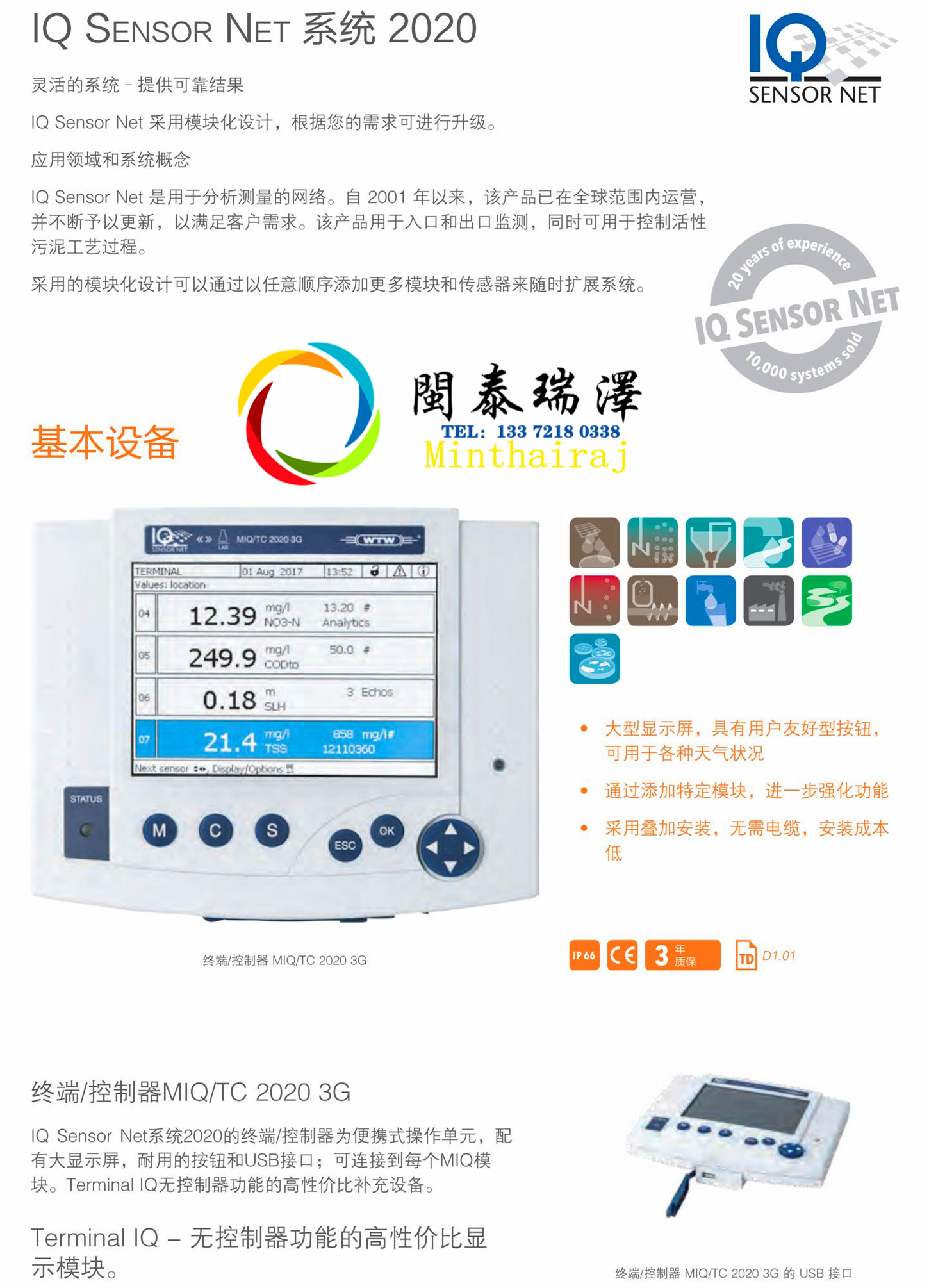

（三）、MIQ/TC 2020 XT 控制器

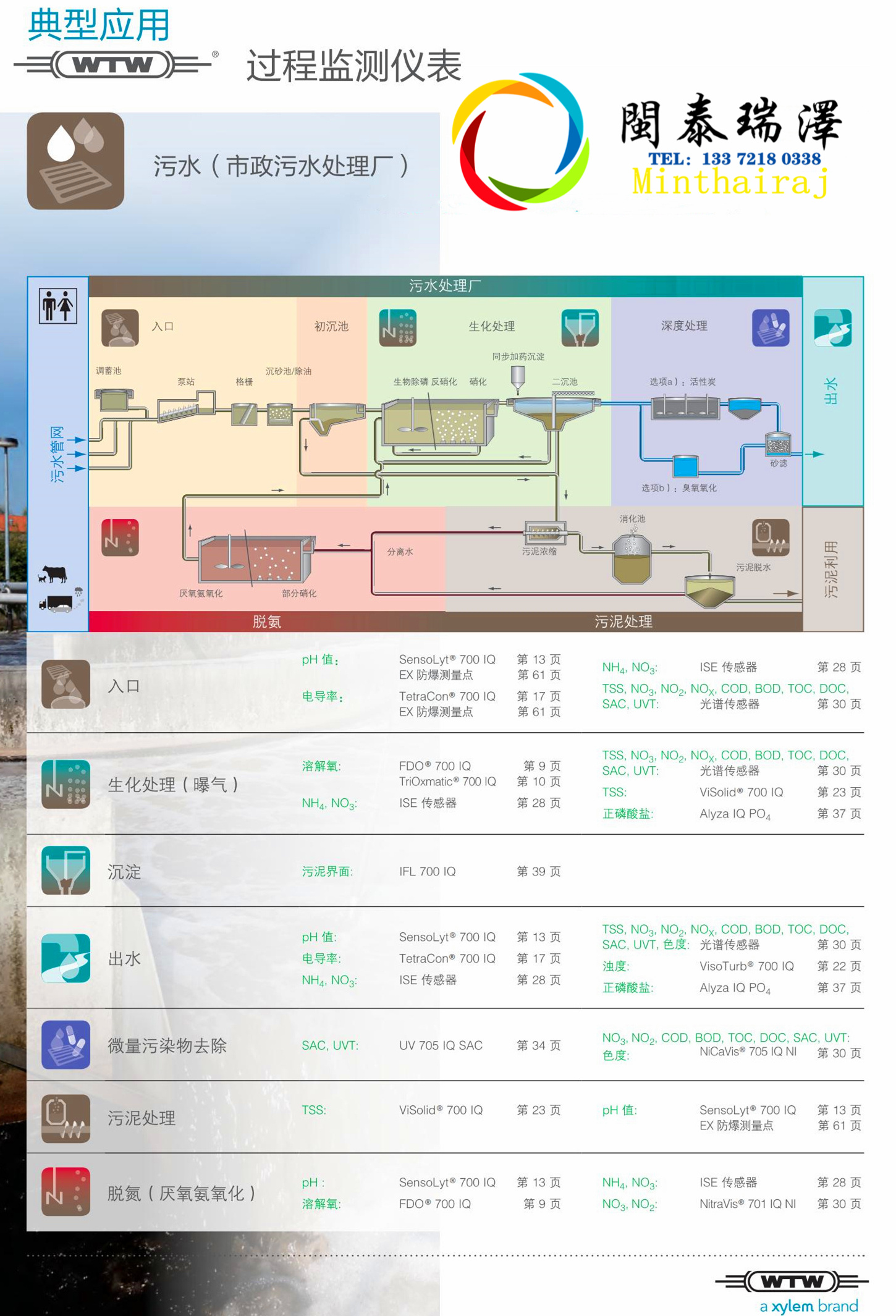

2020XT 采用模塊化設計，不同的功能由各種功能模塊來完成。這種設計預留了強大的擴展功能，在需要增加測試點或測試參數時，只需簡單地添置新的傳感器或新的功能模塊就可以，無須購買整套系統（主機加傳感器）。而且新添加的部件可很好地跟原有系統融合，省卻了大量的重新安裝和調試的成本。不管是小型、中等甚至大型的污水處理廠，只需選購一套2020XT系統，就可以覆蓋從入口、生化降解池、終沉池到排放口 的所有在線分析儀表。

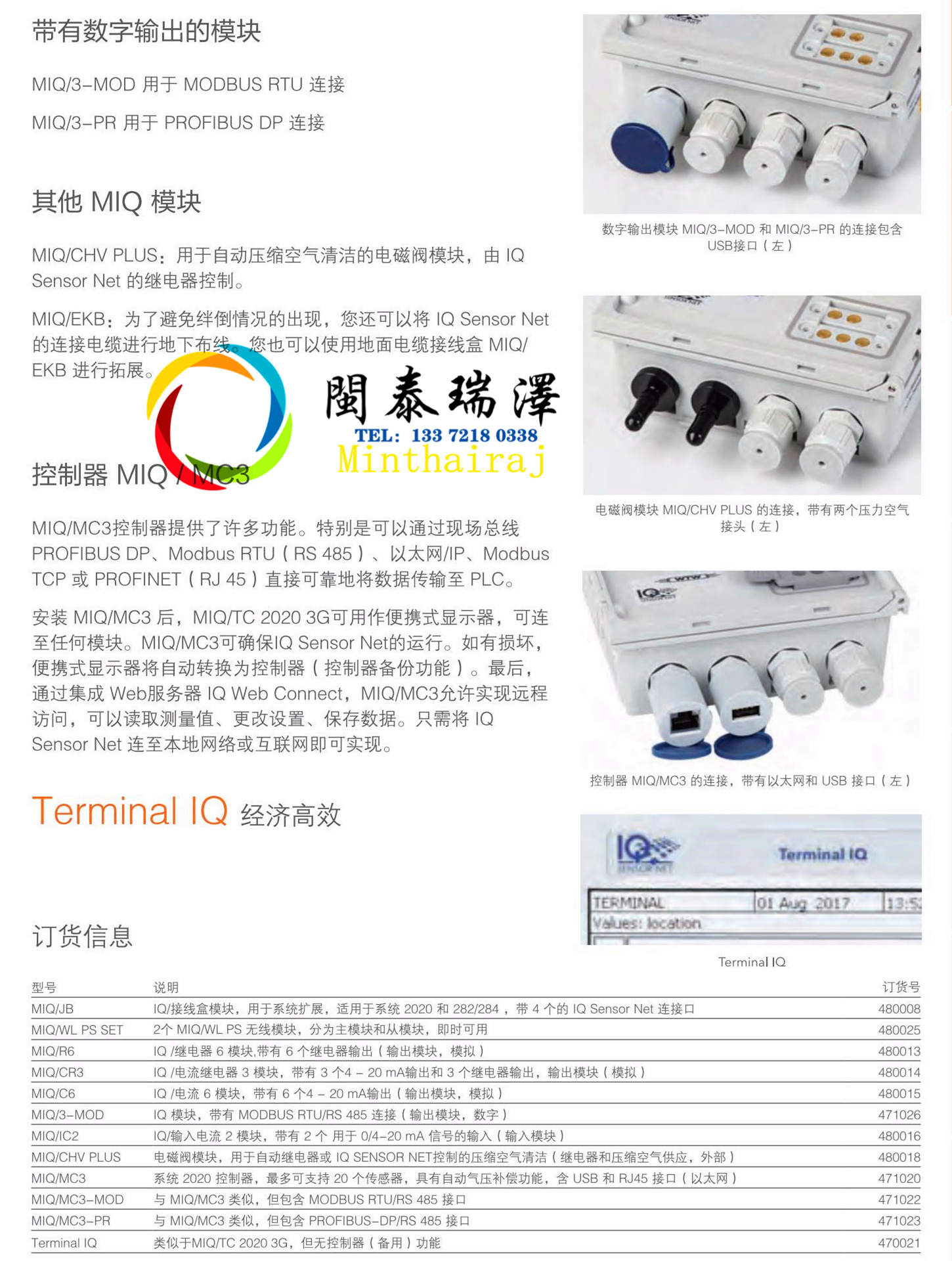

MIQ/MC3系列控制器是2020系統的專用控制器模塊，除了沒有顯示屏之外，其控制功能和2020XT基本一致。

三、性能優勢

（一）、DIQ/S 181 控制器

1、 IQ系統基礎型：一臺控制器，一個探頭（IQ-F系列）

2、 數字化：可靠的數據傳輸

3、 高性價比

4、 探頭自動識別功能，數據可靠

5、 經久耐用

6、 即插即用，響應迅速

7、 防閃電功能

（二）、DIQ/S 28X 控制器

1、 上限可連接4個傳感器

2、 上限同時測試20個參數

3、 可連接所有IQ傳感器

4、 標配USB接口

5、 標配數據記錄器

（三）、MIQ/TC 2020 XT 控制器

1、 20 支傳感器任意組合

2、 即插即用系統，升級擴展簡便容易

3、 數字信號輸出，如PROFIBUS-DP，MODBUS RTU

4、 Ethernet/IP，MODBUS TCP

5、 可接MODEM（模擬型或GSM型）無線連接功能

6、 USB接口，便于快速方便傳送數據LAN接口（MIQ/CM3）

7、 的電子密匙，杜絕非法操作

8、 IQ-LabLink校正系統，使校正更容易防閃電保護功能

9、 防閃電保護功能

四、技術指標

（一）、DIQ/S 181 控制器

1、 型號：DIQ/S 181(24V)

2、 傳感器：1個，帶固定電纜

3、 模擬輸出與繼電器：2x（0）4-20mA，3x繼電器

4、 測試參數：PH/ORP，電導率，溶解氧，濁度，溫度

5、 電纜總長度：250m

6、 電源：100-240VAC或者24VAC/DC

7、 模塊：DIQ/CHV（空氣清洗），DIQ/JB（擴展模塊）

8、 防護等級：IP66

（二）、DIQ/S 28X 控制器

1、 可連接傳感器數量：DIQ/S 282：2個；

DIQ/S 284：4個

2、 測試參數：pH/ORP、溫度、溶氧、電導率、濁度、污泥濃度、

COD/BOD/TOC/DOC/SAC/UVT、氨氮、硝氮、亞硝氮、污泥界面、磷酸鹽

3、 顯示參數：20個

4、 繼電器：上限六個（取決于型號）

5、 模擬輸出：上限六個（取決于型號）

6、 上限電纜總長度：250m

7、 通訊協議：可選 PROFIBUS-DP ，Modbus (RS 485接口)或

Ethernet/IP，Modbus TCP ，PROFINET (RJ 45接口)

8、 通訊協議：DIQ/CHV，MIQ/CHV Plus (空氣清洗) DIQ/JB，MIQ/JB

（擴展模塊） MIQ/PS（電源模塊）MIQ/WL PS（無線連接模塊）DIQ/CR3， MIQ/CR3，MIQ/R6 ，DIQ/CR3，MIQ/CR3，MIQ/C6（輸出與繼電器模塊）

9、 防護等級：IP67

（三）、MIQ/TC 2020 XT 控制器

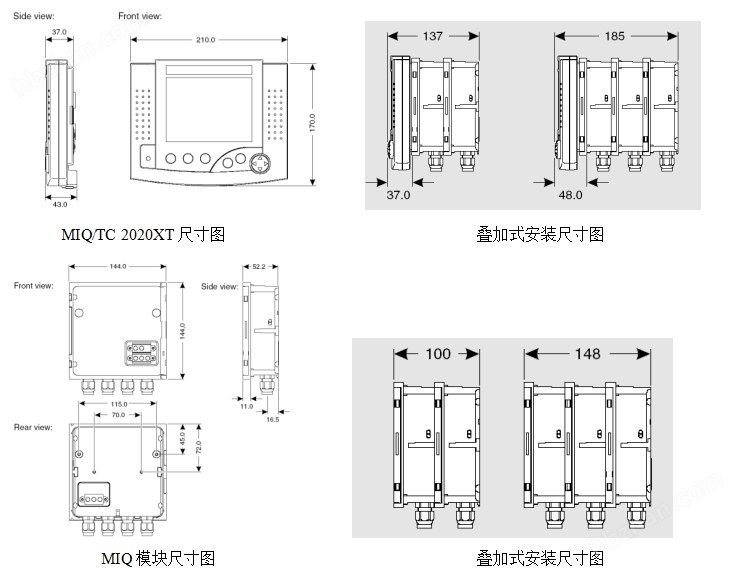

wtw五參數在線分析儀miq/tc2020技術參數

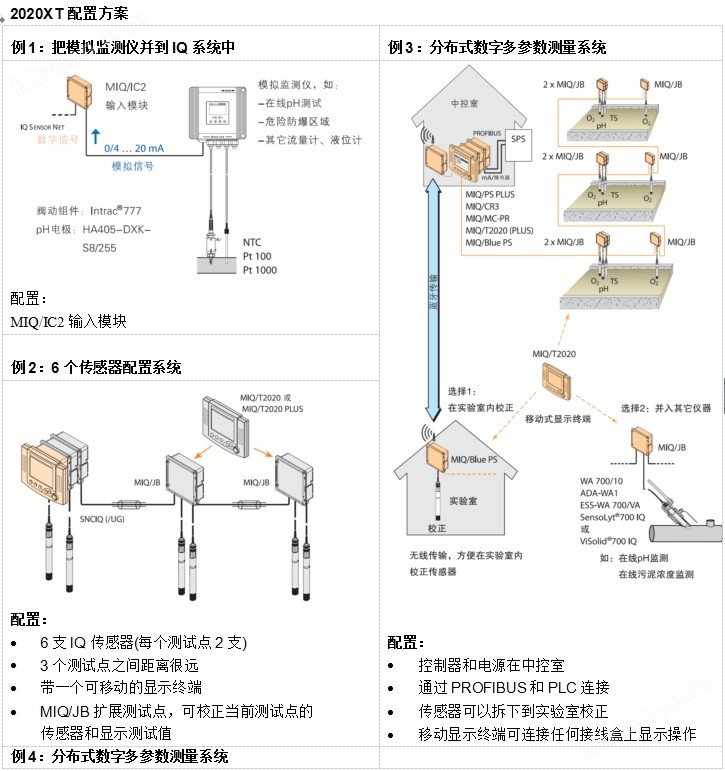

基礎配置

2020XT系統最小配置包括以下幾個部件：

? 一個MIQ/2-MC控制器或MIQ/TC2020X

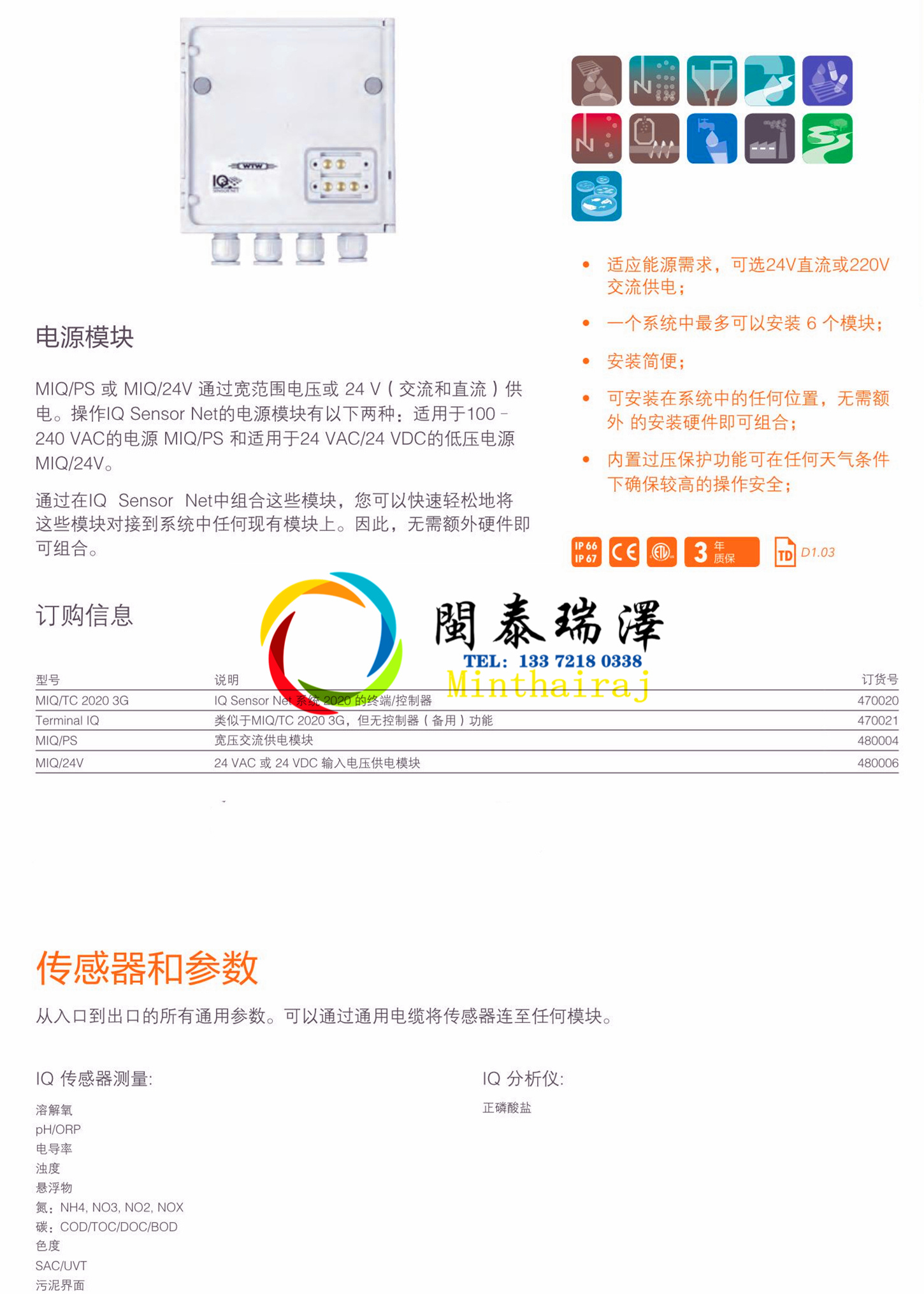

?   一個電源模塊（如MIQ/PS）

?   至少一支IQ電極

準許配置

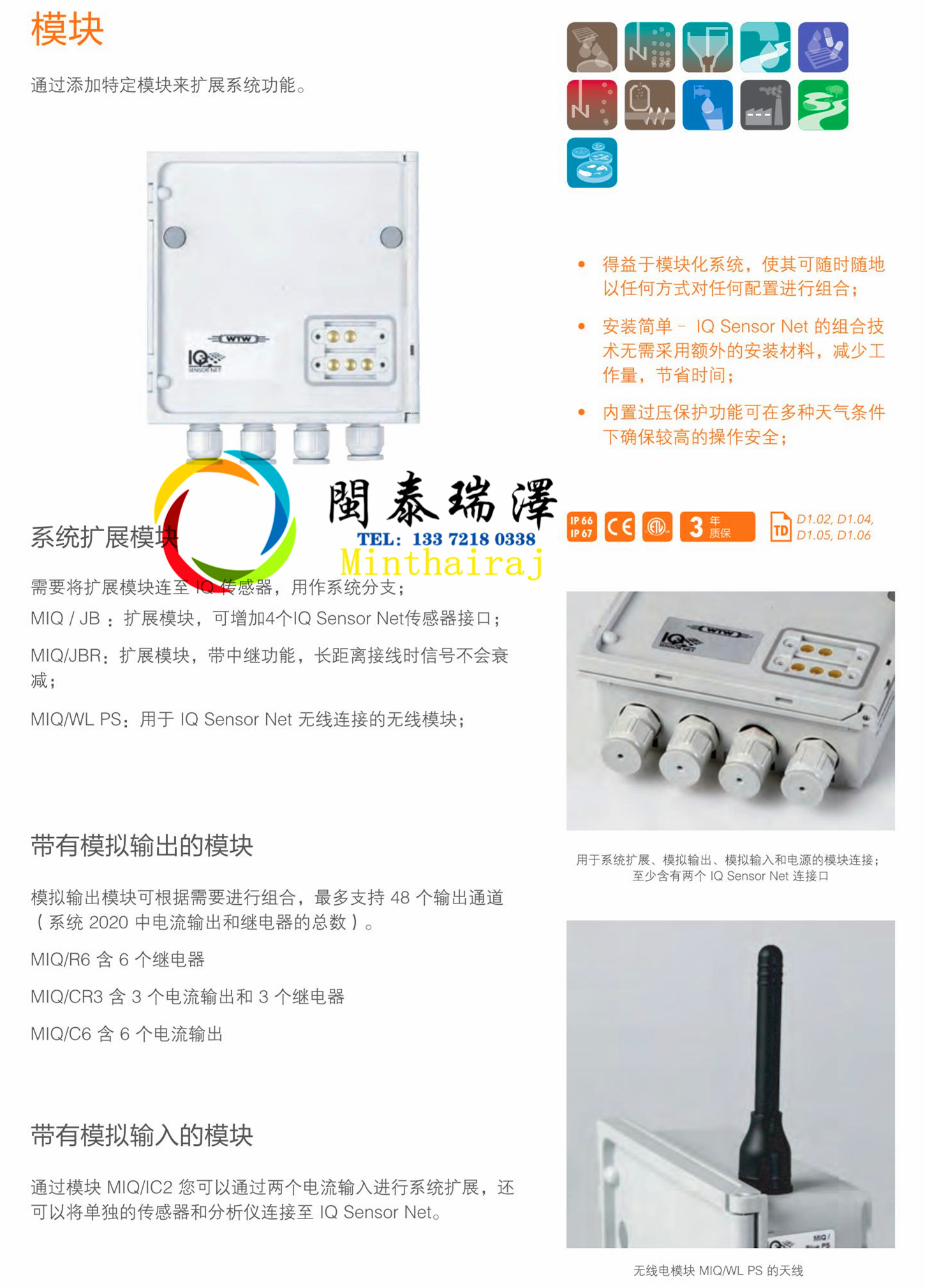

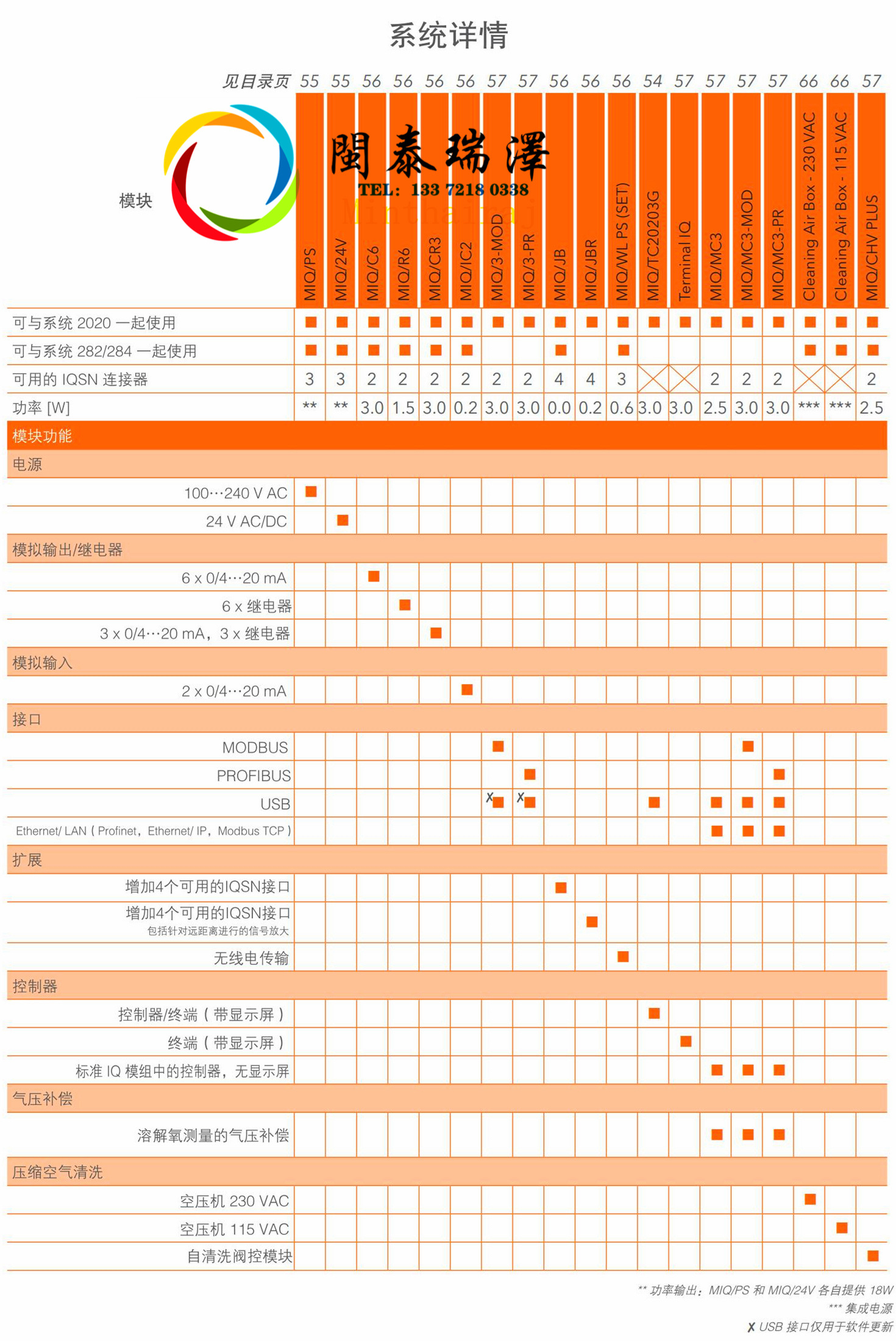

一套2020XT系統最多允許連接的模塊數目如下：

備用控制器功能

自動備份

如果MIQ/TC2020XT設定為顯示終端時，它還是一個備用控制器，當主控制器出現故障時承擔起IQ Sensor Net系統的基本控制器功能，這增加了系統的操作安全性。出于這個目的，MIQ/TC 2020XT在正常顯示終端操作期間將定時地、自動地存儲系統設定參數。當作為一個備用的控制器進行操作時，所有基本的IQ SENSOR NET功能都繼續執行，繼電器、電流界面、PROFIBUS、Modbus和RS485工作沒有任何限制，但是下列功能是不支持的:

? 主控制器的連續數據記錄操作，一個冗余的數據記錄功能可以通過MIQ/IF232通訊模塊來實現。

? 主控制器的連續modem通訊，如果modem連接到原來主控制的MIQ/TC2020XT

手動備份

除了自動備份系統設定參數外，你也可以進行手動備份 – 在任何時間通過USB記錄設備存儲系統設定參數。在系統出現故障時將USB記錄設備中的存儲數據傳輸?shù)搅硪粋€控制器中。

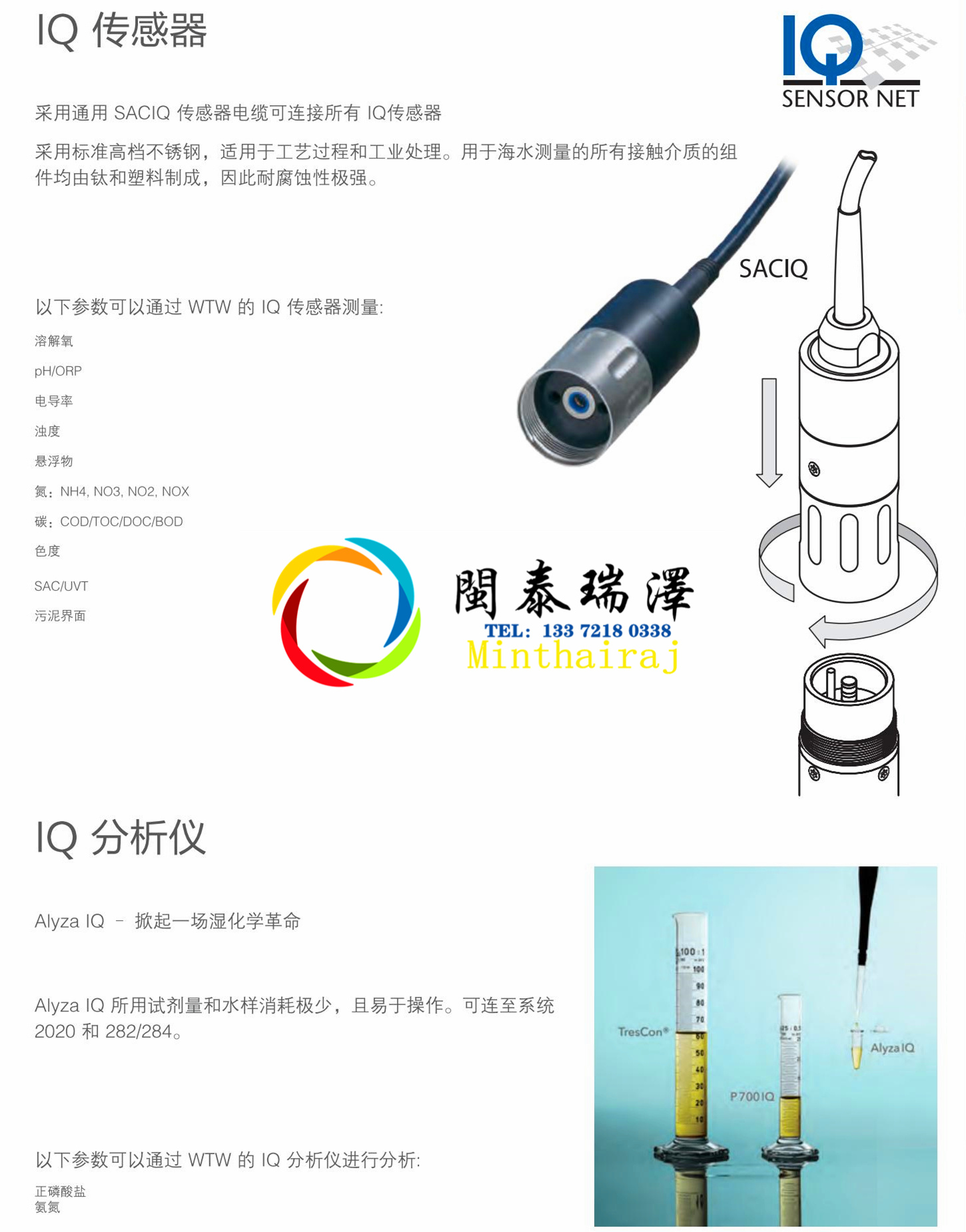

IQ 電極

2020系統最多可接20支各式測試電極，電極與測試模塊間通過IQ通訊電纜SNCIQ進行連接。

在系統2020XT中，WTW數字傳感器均可使用：

- 單參數傳感器提供一個主要測量值和一個輔助測量值（如TriOxmatic 700 IQ → D. O. +溫度）

- 所有通過MIQ/IC2輸入模塊的0/4-20mA有源輸入被看成單參數傳感器

- 雙參數傳感器提供二個主要測量值和一個輔助測量值（如VARiON 700 IQ →氨氮+硝氮+溫度)

在IQ Sensor Net系統中每一個主要測量值占用一個傳感器位置。一個雙參數傳感器占用2個傳感器位置。

安裝的基本要求

IQ 測試系統的通信和供電都是通過IQ電纜進行的，因此用戶在IQ測試系統選型時應考慮到如下一些因素：

? 根據所有部件的電源消耗，用戶可以算出所需的供電模塊數目

? 所有電纜長度總和蕞長為1000 m?？傞L度大于1000m，需要增加信號放大器MIQ/JBR

? 總電纜長度小于400m不需要考慮電纜損耗；超過400米電纜長度時，增加100米電纜長度消耗1瓦。

? 當電纜長度小于150 米(指與電源模塊的距離) 不必考慮電纜損耗；當電纜長度超過150 米時，必須再增加一個電源模塊來補償

? 分支線可長500m

? 單分支線可長250 m

? 在功率消耗蕞大部件如VisoTurb700IQ附近安裝電源模塊

?   VisoTurb700IQ與電源模塊的距離蕞多150米

?   ViSolid700IQ與電源模塊的距離蕞多300 米

? 如果可能采用星形分布IQ模塊
