基恩士sk1000

*1 選擇±5 V、1 至5 V、0 至5 V、4 至20 mA 其中之一使用。

*2 將任意的輸入分配到4 根外部輸入線后使用。非電壓輸入額定值為ON 電壓2 V 以下、OFF 電流0.02 mA 以下。電壓輸入額定值為輸入**額定值30 V 以下、ON 電壓7.5 V 以上、

OFF 電流0.05 mA 以下。

*3 NPN 集電極開路輸出額定值為**50 mA/ch (安裝擴展裝置時為20 mA/ch)30 V 以下殘余電壓1 V 以下 (包含主裝置在內擴展6 臺以上時為1.5 V 以下)PNP 集電極開路輸出額定值

為**50 mA/ch (安裝擴展裝置時為20 mA/ch)電源電壓以下殘余電壓2 V 以下 (包含主裝置在內擴展6 臺以上時為2.5 V 以下)

*4 包含主裝置在內擴展6 臺以上時請使用電源電壓20 至30 V。

*5 8 臺+ DL 連接時，變為**11.3 W。

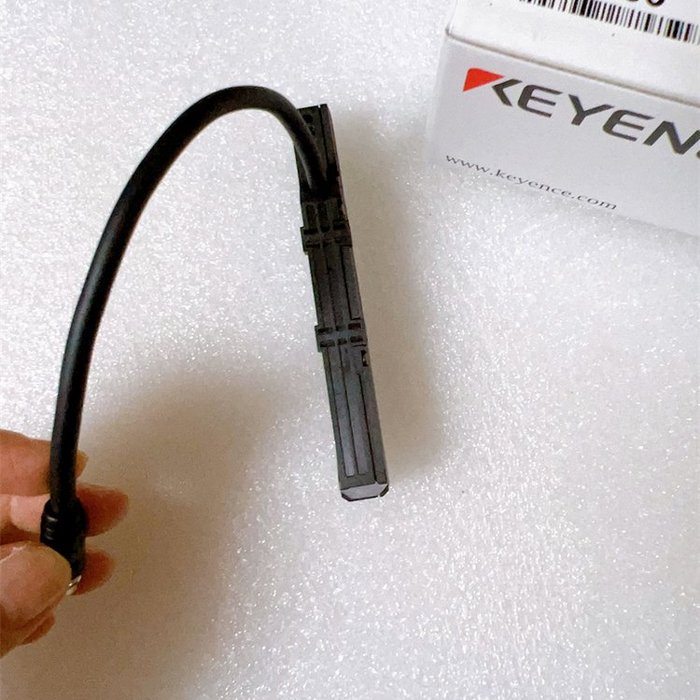

傳感頭SK-050規格參數

型號 SK-050

帶電電位測量 測量模式 高精度模式、寬范圍模式

參考距離 高精度模式 25 mm

寬范圍模式 100 mm

測量距離 高精度模式 5 至50 mm

寬范圍模式 60 至120 mm

測量范圍 高精度模式 ±2 kV*1

寬范圍模式 ±50 kV*1

測量精度 高精度模式 ±10V

寬范圍模式 ±100 V*2*3

采樣周期 約1.4 ms

溫度測量 測量范圍 0至50°C

測量精度 ±1°C*4

顯示最小單位 0.1°C

采樣周期 1 s

濕度測量 測量范圍 10% 至85% RH

測量精度 ±5% RH*4

顯示最小單位 0.1% RH

采樣周期 1 s

靜電消除 監控功能 離子平衡 測量模式 離子平衡測量范圍 ±1 kV*5

測量精度 ±10 V*5*6

測量電壓顯示最小單位 1 V*5

環境抗耐性 環境溫度 0 至 +50 °C (無凍結、無凝結)

相對濕度 15 至 85 % RH (無凝結)

材質 主體外殼 : PC、金屬部 : SUS、電纜 : PVC

重量 約35g

備注：

*1 即便在測量范圍內，與檢測目標之間的距離比參考距離近時，也無法測量到測量范圍上限。

*2 高精度模式時±100 V 以下、寬范圍模式時±1 kV 以下的情況。其他范圍為±10% (顯示值)。以平均次數 256 次測量出的值。

*3 滿足測量精度的范圍為±30 kV。

*4 25°C、50% RH 時

*5 需要使用OP-87934。

*6 ±100 V 以下時。其他范圍為±10% (顯示值)。

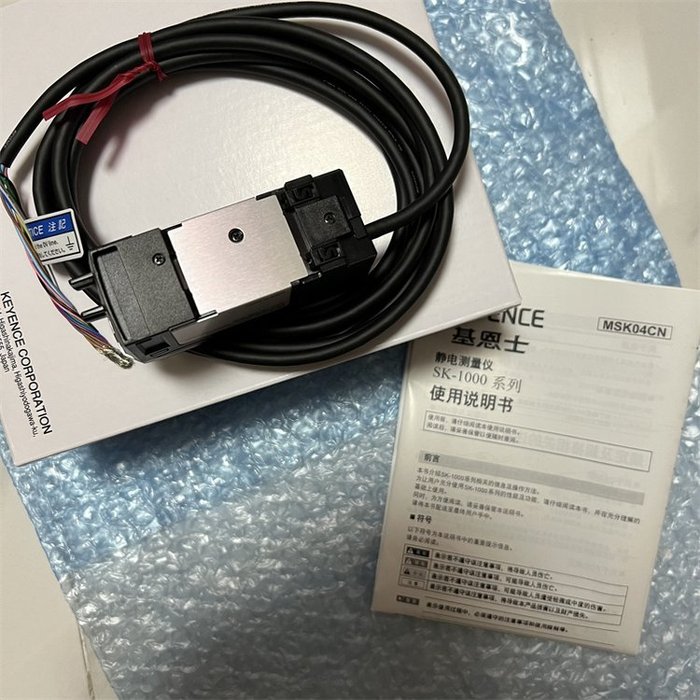

放大器單元 擴展單元SK-1050

型號 SK-1050

類型 DIN 導軌安裝

主裝置/ 擴展裝置 擴展裝置

顯示 顯示最小單位 0.001 kV

顯示范圍 ±99.999 kV 至99 kV (可4 級切換)

模擬電壓輸出 無

模擬電流輸出

控制輸入 零位偏移輸入 非電壓輸入-voltage input*1

計時輸入

復位輸入

通道輸入

控制輸出 判斷輸出 集電極開路輸出 (可切換NPN/PNP、可切換N.O./N.C.)*2

警報輸出 集電極開路輸出 (可切換NPN/PNP、N.C.)*2

電源 電源電壓 Supplied from main unit*3

耗電量 1170 mW 以下 (30 V 時 39 mA 以下) (不含各輸出的負載電流)*4

環境抗耐性 環境溫度 0 至 +50 °C (無凍結、無凝結)

相對濕度 15 至 85 % RH (無凝結)

材質 主體外殼/ 前蓋 : PC 、觸鍵 : POM、電纜 : PVC

重量 約 140 g (含附屬品)

備注：

*1 將任意的輸入分配到4 根外部輸入線后使用。非電壓輸入額定值為ON 電壓2 V 以下、OFF 電流0.02 mA 以下。電壓輸入額定值為輸入**額定值30 V 以下、ON 電壓7.5 V 以上、

OFF 電流0.05 mA 以下。

*2 NPN 集電極開路輸出額定值為**50 mA/ch (安裝擴展裝置時為20 mA/ch)30 V 以下殘余電壓1 V 以下 (包含主裝置在內擴展6 臺以上時為1.5 V 以下)PNP 集電極開路輸出額定值

為**50 mA/ch (安裝擴展裝置時為20 mA/ch)電源電壓以下殘余電壓2 V 以下 (包含主裝置在內擴展6 臺以上時為2.5 V 以下)

*3 包含主裝置在內擴展6 臺以上時請使用電源電壓20 至30 V。

*4 8 臺+ DL 連接時，變為**11.3 W。
