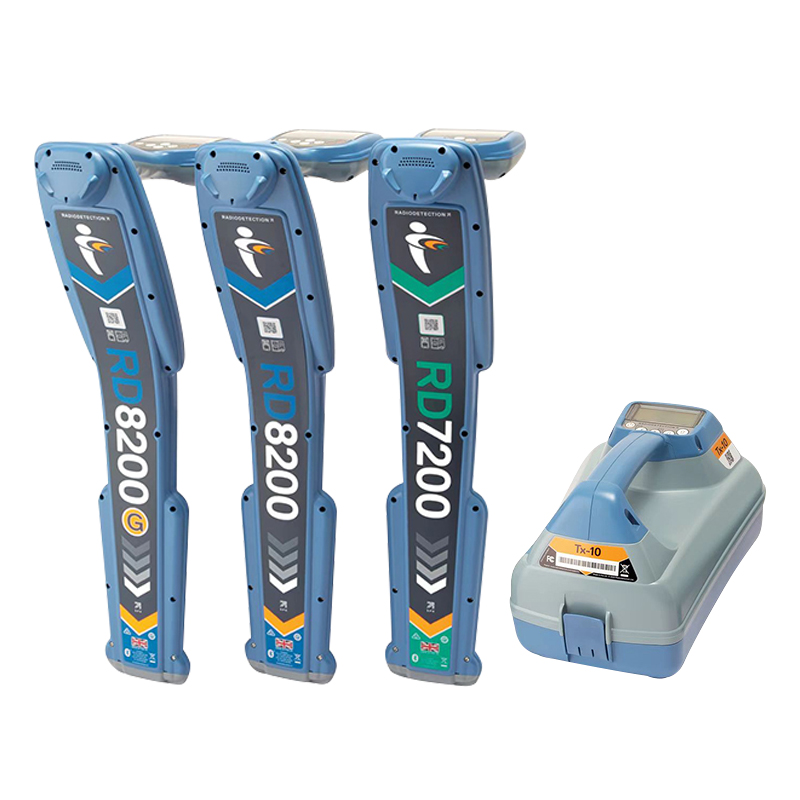

rd8200管線探測儀

英國雷迪RD8200地下金屬管線探測儀、管線儀、探管儀，替代RD8100型號

（1）新增了擺動警告功能，推動正確使用；

（2）新增振動手柄，不錯過任何警告；

（3）新的直連導線，更耐用，壽命更長

rd8200管線探測儀升級優勢：

（1）增強了快速、準確性和可靠的性能

（2）非常適合密集的地下管線環境

（3）技術驅動的更優現場實踐

（4）結實、輕便且符合人體工學

速度、精度、性能可靠；

易于設置和使用；

陽光下可讀顯示，高性能音響系統和噪音環境振動警報；

信號處理靈敏準確，結果可靠；

適合復雜的地下基礎設施；

拒絕強干擾信號；

在存在多個電源線的情況下識別目標電源線；

鼓勵正確的定位器處理以改進檢測；

人體工程學設計；

堅固但重量輕，符合人體工程學；

易于部署和使用，提供快速、準確和可重復的測量。

rd8200管線探測儀產品特點：

快速、準確性和可靠的性能

易于設置和使用

陽光下可讀的顯示屏 的音頻系統和用于嘈雜環境的振動報警

靈敏而準確的信號處理提供可靠的結果

適應挑戰性環境

非常適合密集的地下管線環境

規避強干擾信號

在多條電纜并行的情況下識別目標電纜

技術驅動的更優現場實踐

幫助正確得使用定位儀以提高檢測效率

通過自動使用記錄功能監視現場操作

證明您的操作有別于競爭對手的工作，為您的客戶增加價值

人體工學設計

結實、輕便

自動檢測，以確保對定位儀測量結果的信任

快速、準確性和可靠性的性能

易于操作和使用——提供快速、準確和可靠的測量

工業級顯示屏，可在戶外使用

RD8200接收機和發射機采用半透半反射式低功率LCD技術，利用環境光來提高陽光直射下的屏幕可讀性并延長電池壽命

TruDepth 操作的正確性

僅當RD8200正確對準目標上方時，雷迪的TruDepth才能顯示 的深度和電流測量值，測量的一致性使您確信正在沿著正確得路線操作

音頻和振動報警，適用于嘈雜的環境

RD8200防水揚聲器外殼經過優化，可為您選擇的高頻或低頻音調提供的共振

5個功率輸出音頻水平和振動警報，幫助技術人員在充滿挑戰的情況下進行工作

Peak+模式 提高速度和準確性

Peak+模式增加了導向或谷值定位 ，提高了峰值模式的準確性

導向使您可以更快的找到峰值位置

谷值使您可以檢查是否存在由其他管線或干擾引起的失真

無源避線，用于快速區域掃描

挖掘之前，利用地下電纜或管道的無源功率和 電信號同步探測對區域進行快速檢查

靈敏度高，適用于復雜的探測環境

優秀的數字信號處理技術使操作人員能夠檢測到難以定位或較深的管線相關的微弱信號并對此作出反應

iLOC,實現高效操作

RD8200接收機與兼容的發射機之間的長距離無線連接使您 遠可在1400英尺/450米之外控制定位信號的功率和頻率。

適應挑戰性環境

RD8200系列接收機和發射機簡化了在密集的 變電站或高壓線路附近分區和追蹤地下管線的任務

電流方向，追蹤正確的線路

通過從Tx-10發射機施加一個 CD信號，在多條平行線路中識別目標線路。接收機上顯示的CD箭頭用于確認您正在追蹤您的目標線路。

Power Filters電源濾波器可在其他管線儀無法使用的地方工作

當無法連接發射機時，在密集的 中追蹤單條電線的確很有挑戰性，混亂、強大的干擾會對特定的信號造成混淆或壓制。

單一按鍵，使用戶能夠利用功頻信號的諧波特性確定信號是來自一個來源還是多條電纜，然后可以進行追蹤和標識。

動態過載保護，拒絕不必要的干擾

自動過濾干擾，可在變電站或架空輸電線附近的電氣噪聲環境中使用。

4kHz定位和CD，針對電信和街道照明進行了優化

4kHz定位頻率可在 的距離追蹤高阻抗線路。將4kHz與CD結合使用可提高密集基礎設施區域的追蹤精度。

SideStep干擾規避

調整定位頻率避開易受干擾的頻率，也可在有多個探測儀同時工作的區域使用

rd8200管線探測儀參數要求：

1.靈敏度：6E-15 Tesla, 5μA 1米處 (33kHz)

2.動態范圍：140dB rms/√Hz

3.可選性：120dB/Hz

4.深度測量精度：±3%

5.定位準確度：深度的±5%

6.有源定位過濾器帶寬：± 3Hz, 0 <1kHz；± 10Hz, ≥ 1kHz

7.啟動時間：＜1秒

8.深度讀值：管線為30米，探棒為19.5米

9.有源定位模式：五種（峰值；峰值+TM；導向；寬峰值TM；谷值）

10.增益控制：導向模式：自動增益；

其他模式：用“+”或“—”進行手動調節增益，一鍵恢復中心值（滿量程的50%）

11.自定義定位頻率：5個（可在1Hz分辨率時設定多達5個50Hz至1kHz的頻率）

12.有源定位頻率：21個（ ELF (98/128Hz), 512Hz, 570Hz, 577Hz, 640Hz, 760Hz, 870Hz,

920Hz, 940Hz, 1090Hz, 1450Hz，4096Hz, 8kHz, 8440Hz, 9820Hz, 33kHz, 65kHz, 82kHz, 83kHz, 131kHz 和 200kHz）

13.探頭頻率：4個（512Hz、640Hz、8kHz 及 33kHz）

14.故障查找：8KFF 和 CDFF（可選配件 A 字架和兼容發射機將管道和電纜上的絕緣護套

故障定位至 10cm / 4″ 精度）

15.無源定位模式：5個（電源、無線電、CPS – 陰極保護系統、CATV – 有線電視、

無源避線 – 電源和無線電同步定位）

16.音量：5檔可調，便于操作人員在嘈雜環境下可清晰聽見警報

17.觸覺振動：在 StrikeAlert、擺動和過載警告 時處理振動。

18.擺動警告：當用戶過分擺動定位儀時會發出聲音和視覺警告。

19.同步深度和當前讀數：同時顯示管線深度和定位信號電流

20.探測測量值：在定位儀內存儲多達1000個探測點，并通過藍牙?附上來自內部 GPS（若

配備）或外部 GNSS 源的 GPS數據，通過藍牙立即導出數據或批量導出

21.動態過載保護：40dB (自動)

22.電池：接收機：接收機（含內置鋰電池）、發射機：發射機（含內置鋰電池）

23.電池運行時間（連續）：鋰離子電池組35 小時；2 節堿性 D 型電池 13 小時

24.操作溫度：-20 to 50°C

25.儲存溫度：-20 to 70°C

26.裝運尺寸：700mm x 260mm × 330mm

27.質量認證：通過ISO 9001:2015

標準配置：接收機1個，發射機1個， PL環1個，RB導線1條（定制），YB線1條（定制），接地釬1個，靈磁石1個，用戶手冊1份，儀器包1個。
