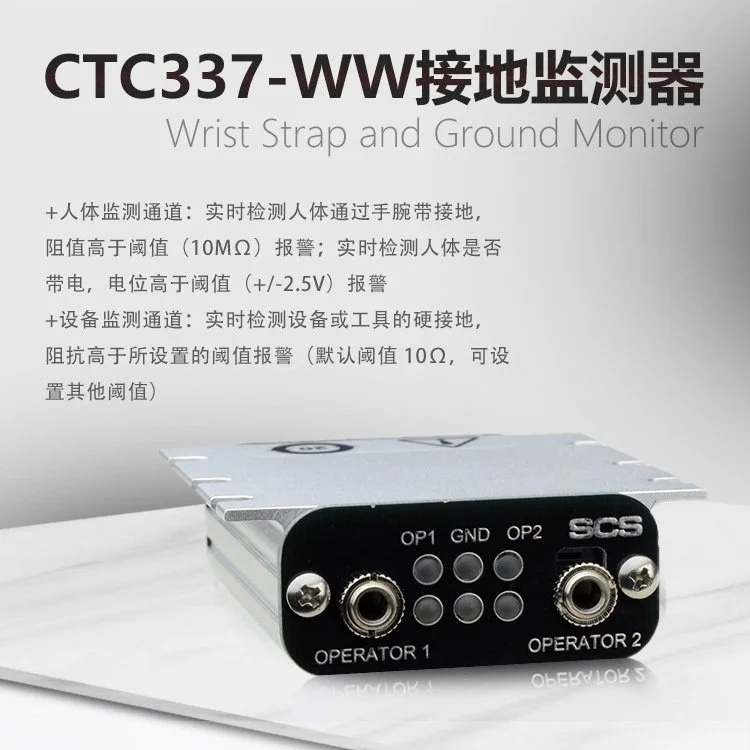

CTC337-WW接地電阻監測儀

CTC337-WW接地監測器-監測雙線手腕帶-雙工位

英文名稱：Wrist Strap and Ground Monitor

產品描述：監測設備接地阻抗、人體接地電阻及人體電位

產品產地：美國

監測通道：人體/設備

適配腕帶：雙線手腕帶

信號輸出：無

產品品牌：SCS (DESCO子品牌)

訂購貨號：CTC337WW

CTC337-WW接地電阻監測儀特點

實時監測2個人體（通過雙線手腕帶）接地電阻是否合格

人體接地電阻測試電壓：0.1V

人體接地電阻報警閾值：10MΩ

實時監測人體是否帶電

人體電位報警閥值：+/-2.5V

實時監測1個設備或工具的接地阻抗

設備或工具的阻抗報警閾值1～20Ω可調（默認10Ω）

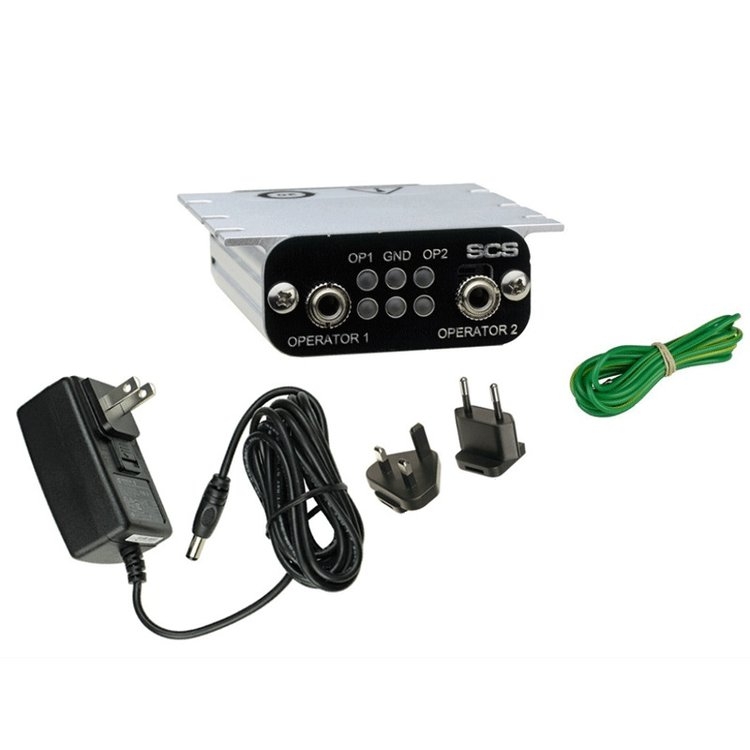

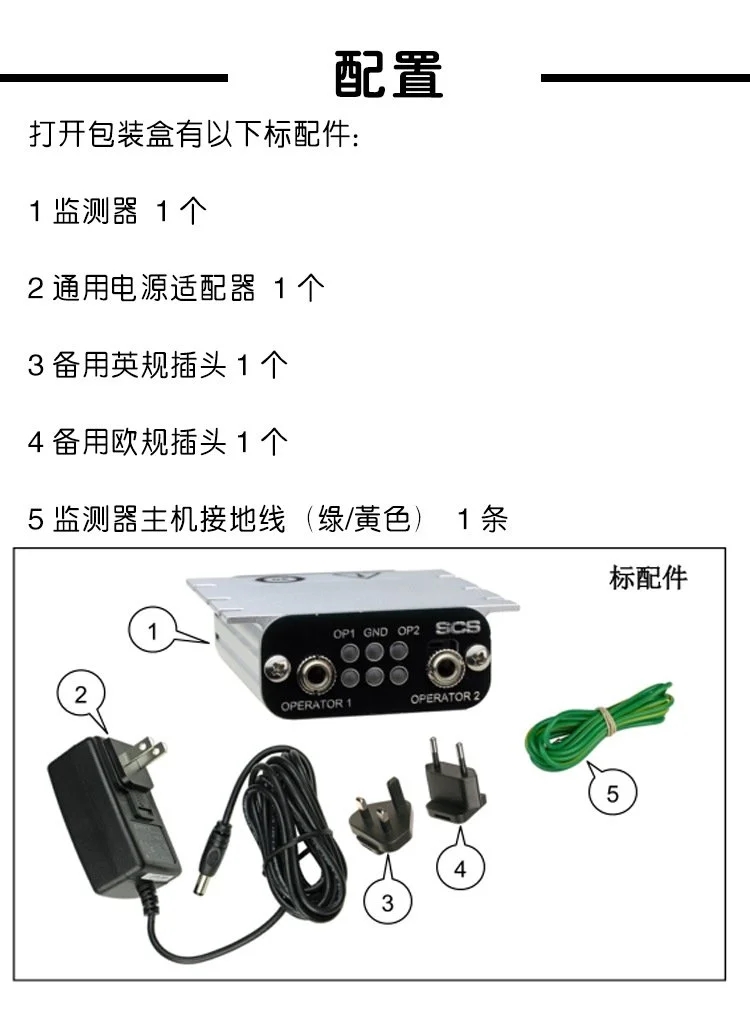

CTC337-WW接地電阻監測儀包含以下物品

接地監測器

100～240VAC轉12VDC通用電源適配器

接地線

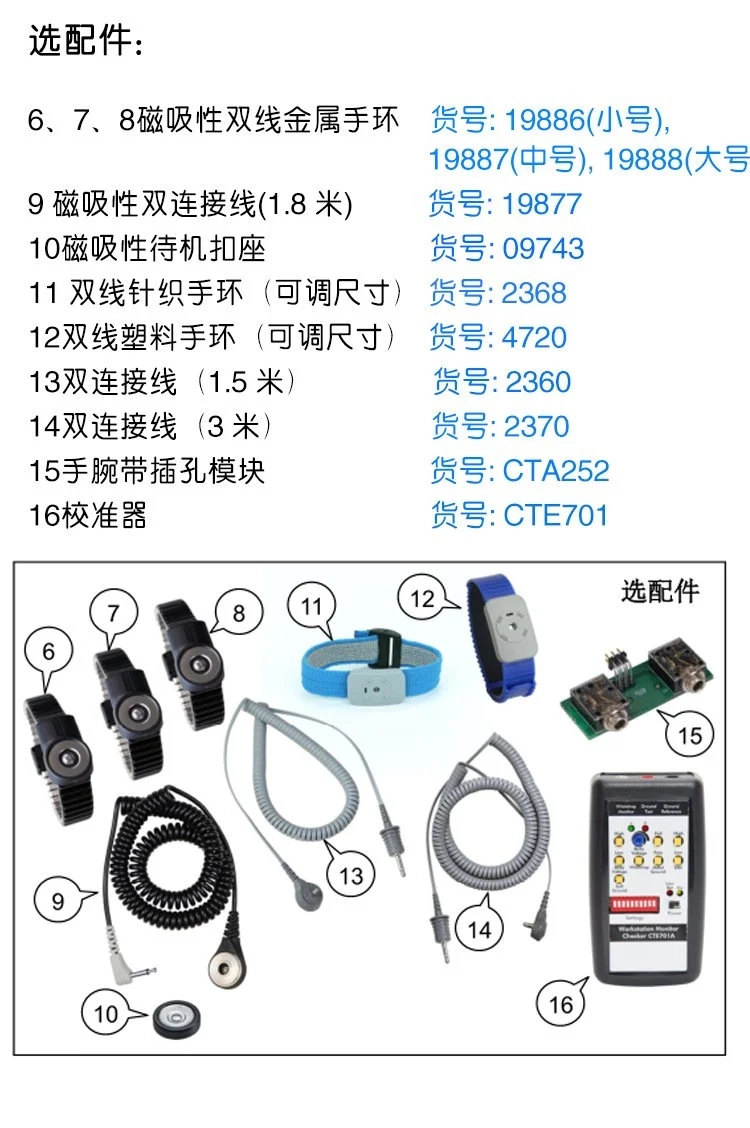

CTC337-WW接地電阻監測儀選購配件

19886：磁吸性金屬雙線手環，小號，尺寸140mm~229mm

19887：磁吸性金屬雙線手環，中號，尺寸152mm~279mm

19888：磁吸性金屬雙線手環，大號，尺寸178mm~305mm

19877：磁吸性雙連接線，1.8米長，適配19886/19887/19888手環

09743：磁吸手腕帶待機扣座，可把連接線扣在該扣座上，戴著手環離開，監測器不會報警

4720 ：塑料雙線手環，通用尺寸

2368 ：針織雙線手環，通用尺寸

2360 ：雙連接線，1.5米，適配4720/2368手環

2370 ：雙連接線，3.0米，適配4720/2368手環

CTE701：校準器

CTA252：手腕帶插孔模塊，拔插式可快速更換

接地監測器相關問題解答:

Q1：接地監測器有什么功能

A1：接地監測器可監測以下是否合格：

1）人體通過手腕帶接地阻值是否合格

2）人體是否帶電（接觸或感應到的外部電源、人體自身產生的靜電）

3）臺面接地阻值是否合格

4）設備或工具接地電阻/阻抗是否合格

5）設備或工具及接地點是否有存在電磁干擾（EMI）

6）正在加工的器件（例如線路板）是否受到設備、工具、人體產生的交/直流過載電壓或靜電危害（EOS/ESD）

Q2：為什么要監測人體電位？

A2：人體可能由于以下原因帶電：

1）人體自身靜電

2）接觸到接地不合格或漏電的電動工具或設備

3）感應帶電

人體攜帶的這些額外電壓作用到電子器件上形成電氣過載（EOS），會造成產品損壞。所以在監測人體接地電阻是否合格的同時，還要監測人體是否帶電。

Q3：為什么要區分電阻和阻抗？

A3：阻止電荷移動的能力稱為電阻或阻抗。對于直流電，只有電阻概念；對于交流電，不僅電阻具有阻止電荷移動的能力，電容和電感也可以阻止電荷移動，所以阻抗是指電阻、容抗、感抗的矢量和。對于交流電設備或工具測試阻抗更有意義。電阻和阻抗都適用歐姆定律，單位都是歐姆（Ω）。

Q4：為什么要監測電磁干擾（EMI）？

A4：設備、工具自身會產生電磁干擾，接地點也可能會有其他設備傳導過來的電磁干擾，這些電磁干擾有電氣過載（EOS）的潛在風險，所以要監測設備和接地點是否存在EMI電磁干擾。

Q5：監測單線手腕帶的技術原理？

A5：當人體通過單線手腕帶接地時，無法形成測試回路，只有通過以下方法實現監測：

1）電容法：以人體和大地之間的電容來估算出人體和大地之間的等效電阻，以此來評定人體接地是否合格。

2）波形畸變分析法：施加一個測試信號在手腕帶插孔上，監測該信號的正弦波形是否出現畸變，以此來評定人體接地線路是否完整并得出等效接地阻抗。這種技術是美國DESCO公司特有的專利技術，可以100%連續性監測人體接地是否合格，并不會產生誤報警的困擾。

Q6：監測雙線手腕帶的技術原理？

A6：當人體通過雙線手腕帶接地，可以形成從手腕帶的一條線經過皮膚再到另一條線的回路，因此可以采用一定的電壓測量出具體的電阻，以此來確定人體接地電阻是否在合格范圍內。

Q7：如何實現對雙線手腕帶進行真正的連續性測試？

A7：當人體采用雙線手腕帶接地時，可以通過一個電壓來測試該回路的電阻。這就產生了以下問題：

1）長時間施加電壓會灼傷皮膚，只能間斷性地進行測試，這個不是真正的連續性測試，通常測試時間只占到全部時間的20%及以下。

2）對于高敏感的電子器件，測試電壓本身對器件造成電氣過載（EOS）影響

美國DESCO的接地監測器采用超低測試電壓，可以持續作用在皮膚上進行真正連續性的測試而不傷害皮膚，同時超低的測試電壓不會造成EOS損壞。

Q8：為什么要監測正在加工的器件（線路板）的電氣過載（EOS）？

A8：加工敏感的元器件或線路板時，設備、工具可能接地不合格或漏電產生電氣過載作用到器件上，人體接地不合格或感應帶電也會產生靜電。這些電氣過載都具有潛在風險，所以要監測所加工的器件上是否存在EOS。

Q9：如何校準實時接地監測器？

A9：一旦安裝好實時接地監測器，不方便再取下儀器送到第三方校準機構，當有多臺儀器時，送第三方進行逐臺校準也不實際，建議購買原廠的標準電阻盒，只需先校準標準電阻盒，然后再用合格的標準電阻盒在現場校準每臺實時接地監測器即可，這是一種簡單高效的校準方式。

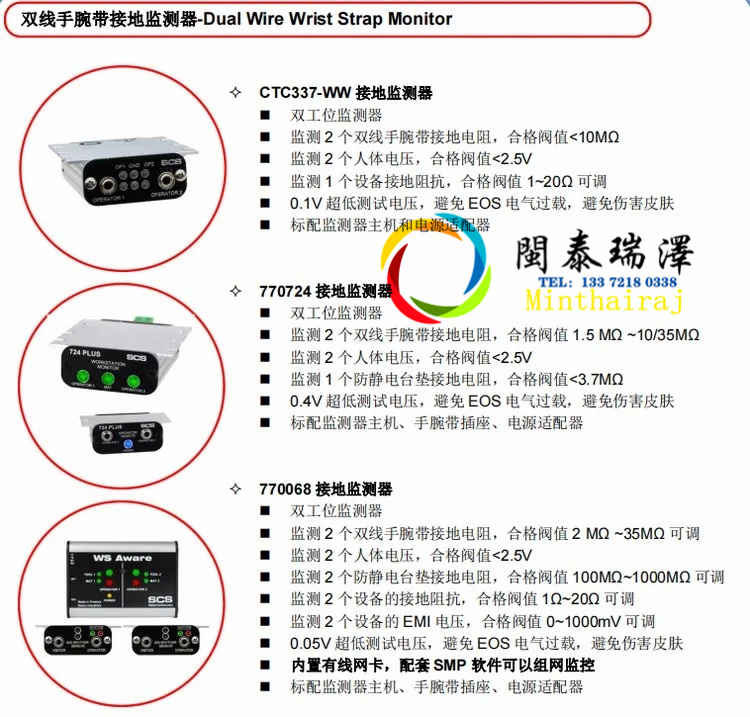

接地監測器產品選型:

適用于單線手腕帶的接地監測器（DESCO品牌，包括EMIT、SCS子品牌）

適用于雙線手腕帶的接地監測器（DESCO品牌，包括EMIT、SCS子品牌）

特殊類型的接地監測器（DESCO品牌，包括EMIT、SCS子品牌）
