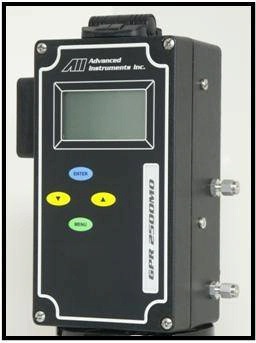

AII微氧儀變送器gpr2500mo

美國AII GPR系列在線式氧變送器包括：GPR-1500系列，GPR-2500系列，GPR-15XP，GPR-25XP，GPR-1800，GPR-2800，GPR-7500硫化氫變送器等

AII微氧儀變送器gpr2500mo概述

       GPR-2500/25OOMO變送器結合了多種燃料電池（電化學）式傳感器的先進之處，傳感器原理相同并專門為氧純度檢測所設計的可檢測 100%氧氣含量，可應用于檢測工業應用中的氧氣純度。

       GPR-25MO/2500MO分析儀所使用的GPR -11-120-RTS氧氣純度傳感器，采用傳感器鈍化技術對電化學式傳感器進行鈍化處理，克服了老式電化學式氧氣傳感器在純氧中消耗過快，造成傳感器壽命過斷。其正常的傳感器壽命應為 24 個月左右。

       GPR-2500、2500MO 型均設計有一個通過9~36V直流電源供應的 4~20mA兩線制輸出線，通過此信號輸出可在外部設備上顯示變送器/分析儀的滿量程內的顯示讀數。在與可選擇安裝的本質安全型隔離柵相連接時，變送器/分析儀可視為標準的防爆本質安全型儀表，適合于Class1，Division1，GroupsA~D危險區域。

操作條件

應用領域：制氫/制氧/凈化/干燥設備，醫用氧等

測量介質：H2、He、混合氣體等

接口：進出氣口采用 1/8”卡套接頭

壓力：5~30psig

溫度：5~+45℃

流量：0.5~5 SCFH，推薦：2 SCFH(立方英尺/每小時)

AII微氧儀變送器gpr2500mo電器特征

認 證：ISO9001，CE 認證

顯 示：大屏幕 LCD 顯示，可實時顯示樣氣壓力和溫度。顯示分辨率：0.1%

控制鍵：防水按鍵，可方便地選擇量程、校準等

防 爆：本安設計，加隔離柵可用于危險區：Class 1,Division 1,Groups B,C,D

補 償：自動壓力和溫度補償功能

輸 出：兩線 4~20mA 模擬輸出；可選配報警功能

電 源：9~28 V DC（加隔離柵時 24~28 V DC）

物理特征

封裝：氧化鋁材質，NEMA 4X，壁掛式設計

體積：4” x 9” x3” 重量：8 lbs (約 3.5 公斤)

AII氧分析GPR-2500MO是一款氧含量分析儀,量程可選,主要應用：對密閉大氣中或被惰性氣體，碳?xì)錃怏w，He，或其它混合氣置換后的區域進行氧含量檢測。

AII微氧儀變送器gpr2500mo技術參數:

型號：GPR2500MO

精度：<1%滿量程

量程：0%-100%

應用：對密閉大氣中或被惰性氣體，碳?xì)錃怏w，He，或其它混合氣置換后的區域進行氧含量檢測

認證：CE

區域等級：通用，選用指定的安全柵為本安型，可用于Class 1,Division 1,Group A-D防爆場所

報警：無

標 定：使用濃度大約為80%量程或更高的經過認證的標準氣體

補償：壓力和溫度

接口：1/8”接頭

控制：量程選擇開關，防水鍵，標定及系統功能

顯示：2.75＂×1.375＂；分辨率：0.01%；實時顯示溫度及壓力

外觀：NEMA 4X，4＂×9＂×3＂，8 lbs

流量影響：0.25-2.5 L/M,推薦流量:1 L/M

線性：>.995超過所有量程

壓力：大氣壓力

電源：兩線制，12-28VDC，帶安全柵時為24VDC

響應時間：90%滿量程為10秒

樣氣系統：無

靈敏度：<0.5%滿量程

傳感器型號：GPR-11-32-4，免維護

傳感器壽命：36個月，25℃

輸出：4-20mA

溫度范圍：-10-45℃﹝GPR傳感器﹞；-20-45℃﹝XLT傳感器﹞訂貨MODEL:XL-CX-2

質 保 期：12個月，包括分析儀和傳感器

樣氣接觸部分：防腐材料

可選項：遠端安裝傳感器

注意事項：危險區域安裝：

如變送器/分析儀須安裝在危險區域，則必須選擇與其相配合的安全隔離柵。隔離柵的具體安裝要求應根據隔離柵的使用說明進行。

以下部分列出了根據隔離柵與兩線制變送器/分析儀之間的距離長短所需要選定的配線類型：

4500ft（英尺）約合 1372.5 米—22AWG

7200ft（英尺）約合 2196 米 —20AWG

11500ft（英尺）約合 3507.5 米—18AWG

18500ft（英尺）約合 5642.5 米—16AWG

29500ft（英尺）約合 8997.5 米—14AWG

4~20mA 輸出—兩線制變送器

4~20mA 電流輸出可使用電流檢測設備連接到接線盒內標有“—” 標記的接線端與電源的負極，電流是由接線端 1 流向接線端 2 的，而接線端 2 是作為接地端的。

注意：為了確保良好的接地，在嘗試任何零點或量程調節之前將 4~20mA 信號輸出連接到外部設備（PLC、DCS 等）上連接樣氣氣路將樣氣氣路和檢測排空氣路使用壓力管路連接器連接到取樣點上，按照壓力和流量部

分的指導和建議設定合適的壓力及流量值。

標準的 GPR-2500/2500MO 氧氣純度變送器，在交付用戶使用之前，已經由生產廠家對其氧氣傳感器進行了安裝和校驗在對變送器/分析儀初次提供電源時須對儀器進行一次校驗。如傳感器選配有金屬制傳感器外殼，可按以下部分所描述的程序進行安裝。

校準

百分含量變送器/分析儀：配有標準氧氣傳感器及的百分含量變送器/分析儀的傳感器在交運到 用戶之前，已經

由制造商對其進行了完整的安裝、校驗及其他操作。

氧氣純度變送器/分析儀：在制造完畢在交運到 用戶之前，已經由制造商對其進行了完整的安裝、校驗及其他操作。如須用戶對其進行校驗，須采用采用標準檢測量程的80%含量的瓶裝標準氣對分析儀/變送器進行校驗。

注意：為了確保良好的接地，在嘗試任何零點或量程調節之前將 4~20mA 信號輸出連接到外部設備（PLC、DCS 等）上。

量程校驗 ：

使用標準氣對分析儀進行校驗，應使用氧含量值為量程值的 80~100%的標準氣對分析儀進行校準，例：如針對 GPR-2500 的 0~1%量程，則應采用的標準氣體的氧含量應在0.8~0.9%之間；對于 GPR-2500MO 應采用 0-80%的標準氣體，同時氣體的背景氣應盡量為氮?dú)饣驓鍤狻?/span>

同時如需要對分析儀的 4~20mA 輸出信號進行校驗，可將電流表串接入 24V 電源負極內，測量輸出電流信號。由于生產及制造的誤差，4~20mA 輸出信號會與顯示值的計算輸出信號值略有差異。其差異值應不小于量程的 0.25%為準。
