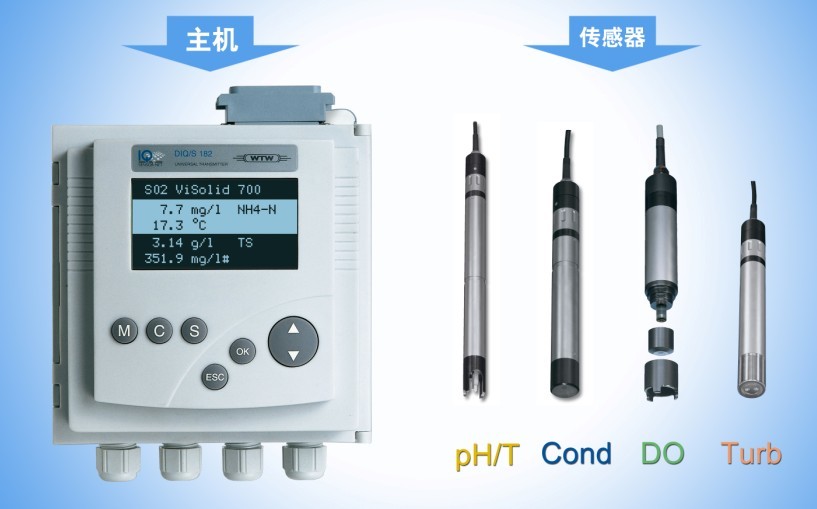

德國WTW DIQ/S182是傳統的單參數儀表的替代方案，它可同時接1-4支IQ數字傳感器，典型應用在于監測污水廠的硝化/反硝化反應過程、進水口或出水口，企業污染源的排放口，水質自動站水質斷面監測，工業過程監測與控制等領域。擴展功能時DIQ/S182系統只能接的DIQ/JB接線模塊和DIQ/CHV電磁閥清洗模塊。當使用大功率數字傳感器，如NitraVis, CarboVis, NiCaVis 700 IQ光學傳感器時，可再選配一個MiQ/PS 電源模塊。DIQ/S182 系統允許接線距離為250 米。常規五參數水質在線分析儀主機選用DIQ/S182XT-4，連接pH、溶氧、電導率和濁度4支傳感器，實時在線監測常規五參數（pH、溫度、溶氧、電導率、濁度）。
wtw多參數分析儀DIQ/S182 XT-4
一、主機：DIQ/S 182XT-4 常規五參數測試系統
系統特色
1．可接4支IQ傳感器
2．測試常規五參數：pH、溫度、溶氧、電導率、濁度
3．所有的傳感器均為直接投入式，響應快速
4．集中式供電，100-240VAC或24VDC
5．數字接口，MODBUS RTU或PROFIBUS DP
6．模擬輸出：L5組模擬電流（0/4-20mA）輸出和6組繼電器輸出
規格型號
| 型號 | DIQ/S 182 | DIQ/S 182XT | DIQ/S 182XT-4 |
|---|
| 傳感器個數 | 2 | 2 | 4 |
| 模擬輸出 | 2組模擬電流（0/4-20mA） 3組繼電器 | 4組模擬電流（0/4-20mA） 5組繼電器 | 5組模擬電流（0/4-20mA） 6組繼電器 |
| 數字輸出 PROFIBUS | DIQ/S 182-PR 3組繼電器 | 無 | DIQ/S 182 XT-4-PR 3組繼電器 |
| 數字輸出 MODBUS | DIQ/S 182-MOD 3組繼電器 | 無 | DIQ/S 182 XT-4-MOD 3組繼電器 |
屏幕顯示 ◆可同時顯示兩組測試值 ◆可顯示輸出信號的狀態
傳感器連接及系統擴展 ◆自動確認IQ傳感器并顯示 ◆可再接1個電源模塊 ◆可疊加組成堆棧 ◆距離可達250米
護展模塊 ◆DIQ/JB：再接1支IQ傳感器或擴展測試點 ◆DIQ/CHV：電磁閥模塊，自動清洗系統
二、傳感器介紹
1. 新生代熒光法溶氧傳感器FDO 700IQ
①IQMC技術 每個薄膜出廠前經過嚴格標定，校正數據存貯在薄膜上的芯片中。
②EPRS等光程參考系統 測試光程和參考光程，以及光路系統完全對稱，可同步消除光學元件老化的影響，保證在傳感器的使用期限內有很高的測試精度。
③GLT綠光技術 綠光相對藍光來說能量小一點，可避免熒光染料的褪色效應，從而延長了薄膜的使用壽命，通常可以達到2年的壽命。
④45度測試技術 傳感器頂端沒有采用平面的構造，而是有個45度的坡度，這樣可避免氣泡累積，從而解決了**代易受氣泡干擾的問題。 ⑤光速校正標定 熒光法歸根到底就是測試時間的問題，因此WTW的時間測試系統嚴格按光速這一物理常數來標定，從而保證了精確的時間測試。
2. TriOxmatic系列溶氧傳感器（ECDO）
跟普通的DO電極不同，WTW極譜式薄膜電極采用恒電位三極式測試系統。獨特的測試原理增強了電極測試的準確度和可靠性，具備完善的自我診斷功能。
特點：●自我診斷技術 ●工作安全可靠 ●使用壽命長 ●維護保養省 ●測試精度高 ●自始至終讀數穩定
3. SensoLyt 系列pH /ORP傳感器
設計理念 ：在污水處理過程中在線連續監測pH對儀器和傳感器提出了非常嚴格的要求，一套可靠運行的系統必須滿足以下要求：結構要牢固耐用、測試穩定安全可靠。
產品特色：
●傳感器自我監測功能，提示玻璃破損
●牢固的機械外殼，有效保護玻璃電極
●更換玻璃電極非常容易
●IQ數字式傳感器可以提前在實驗室標定
WTW專門針對污水處理在線監測這一惡劣環境開發出專門的SensoLyt 系列傳感器，一套完整的傳感器包括帶前置放大器的浸沒式牢固護套和玻璃感測電極。再配套我們高品質的監測儀，就可以組成一套完美的pH監測系統，這套系統具有無可比擬的高精度和高可靠性，以及**的EMC電磁防護。
另外WTW獨有的IQ數字傳感器，可以自動存貯校正數據，這給用戶帶來了很大的便利，想象一下，當您要在惡劣的氣候條件下在野外現場校正電極，這是多么困難的一件事啊。有了IQ傳感器，您完全可以在實驗室中標定完電極后，再把電極裝到現場。
4. TetraCon系列四極式電導率傳感器
抗干擾能力強，運行穩定可靠
四極式的電極好處有兩點，一是徹底解決了高電導率測試時的極化難題；二是解決了電極污染造成讀數不準的問題。
5. VisoTurb 700IQ濁度傳感器
濁度測試原理：濁度是由水中的懸浮顆粒引起的，懸浮顆粒會反射入射光，通常采用90度那個方向的散射光做為測試信號，這樣測試出來的單位稱為NTU。用Formazin標準液標定后的儀器測試出來的單位稱為FNU。該方法適于測試低到中等量程，從0.01到4000FNU的范圍。依據EN27027和ISO7027標準，采用860nm的紅外光做為光源，可不受樣品色度的干擾。
DIQ/S 182系統的配置方案
例1：單傳感器連接 | 例2：雙傳感器連接 | 例3：4個傳感器連接 |
型號 貨號 DIQ/S 182 472000 SACIQ-7.0 480042 IQ傳感器 用戶選購 | 型號 貨號 DIQ/S 182 XT 472001 2XSACIQ-7.0 480042 2支IQ傳感器 用戶選購 | 型號 貨號 DIQ/S 182 XT-4 472000 4XSACIQ-7.0 480042 DIQ/JB 472005 4支IQ傳感器 用戶選購 |
|
|  |
例5：3個傳感器連接，帶模擬輸出 | 例5：4個傳感器連接，帶數字輸出 |
型號 貨號 DIQ/S 182 XT-4 472015 3×SACIQ-7.0 480042 VARiON? 700 IQ 107066 另2支IQ傳感器 用戶選購 | 型號 貨號 DIQ/S 182 XT-4-PR 472017 4×SACIQ-7.0 480042 4支IQ傳感器 用戶選購 |
|
|
wtw多參數分析儀DIQ/S182 XT-4技術參數
總體參數 |
認證 | ETL，cETL，CE |
電磁兼容性 | EN 61326, Class B; FCC Class A |
內置防閃電保護 | 整個系統符合EN 61326增強型過壓保護要求 |
接線電纜 | IQ SENSOR NET電纜SNCIQ或SNCIQ/UG （帶PVC襯套的地下電纜）： 2芯屏蔽線：2 x 0.75 mm2; |
連接特性 | 所有IQ模塊都通過2芯屏蔽線同時傳送電源和測試信號，增強型EMC防護效果，多種接法如星形、樹型、流線型或多星形等，總電纜zui大長度為250米。 |
傳送距離 | 250米 |
無線傳輸 | 無線傳輸等級1，可傳送100米，每個無線模塊多100米，zui多允許接3個無線傳輸模塊 |
顯示終端 |
顯示 | 圖表LCD顯示，分辨率：128×64點陣 可視范圍72×40 mm 黑白，背光 |
功能鍵 | 5個功能鍵：分別為測試M、校正C、設置S、確認OK和返回ESC鍵 2個快速輸入鍵（上、下鍵） |
電源 | 100 … 240 VAC （50/60 Hz）, 24 VAC/DC |
疊加安裝 | 后面可再疊加安裝2個MIQ或DIQ模塊 |
電纜出入口 | 4個螺紋密封膠套（M16X1.5） |
接線端子 | 打開外殼就可見到接線端子，硬質電纜內芯: 0.2…4.0mm2，柔性電纜內芯：0.2…2.5 mm2 |
IQ接口 | 用來接IQ數字式傳感器 |
環境溫度 | 工作溫度: -20 °C … +55 °C，存貯溫度: -25 °C … +65 °C |
外殼材質 | 含20%玻璃纖維的聚碳酸酯 |
防護等級 | IP66 |
尺寸 | 144 × 144 × 95 mm, 144 × 144 × 143 mm（DIQ/S182 XT）, 95 × 95 × 58 mm （DIQ模塊） |
重量 | DIQ/S182: 約1000g, DIQ/S182 XT和DIQ/S182 XT-4: 約1500g |
質保期 | 3年 |
傳感器 |
傳感器安裝 | G 1” |
連接電纜 | 帶快速接頭，快速拆卸和更換傳感器。 長度：1.5米、7米和15米； 20米、50米和100米用于海水測試 工作溫度：-20°C … +55°C 存貯溫度：-25°C … +65°C 防護等級：IP 68 |
wtw多參數分析儀DIQ/S182 XT-4訂貨指南
貨號 | 型號 | 功能描述 | 功耗（W） | IQ接口 |
顯示終端：所有的182系統的功率為16.5W，自身消耗的功率為12W，剩下可供其它部件使用的功率為4.5W |
472000 | DIQ/S 182 | 182監測儀，可接2支傳感器，帶2組模塊電流（0/4-20mA）輸出和3組繼電器輸出 | 12 | 1 |
472001 | DIQ/S 182 XT | 182監測儀，可接2支傳感器，帶4組模塊電流輸出（0/4-20mA）和5組繼電器輸出 | 12 | 3 |
472002 | DIQ/S 182-PR | 182監測儀，可接2支傳感器，帶3組繼電器和PROFIBUS-DP輸出 | 12 | 2 |
472003 | DIQ/S 182-MOD | 182監測儀，可接2支傳感器，帶3組繼電器和MODBUS RTU/RS 485輸出 | 12 | 2 |
472010 | DIQ/S 182/24V | 182監測儀，可接2支傳感器，帶2組模塊電流（0/4-20mA）輸出和3組繼電器輸出 | 12 | 1 |
472011 | DIQ/S 182 XT/24V | 182監測儀，可接2支傳感器，帶4組模塊電流輸出（0/4-20mA）和5組繼電器輸出，24V供電 | 12 | 3 |
472012 | DIQ/S 182-PR/24V | 182監測儀，可接2支傳感器，帶3組繼電器和PROFIBUS-DP輸出，24V供電 | 12 | 2 |
472013 | DIQ/S 182-MOD/24V | 182監測儀，可接2支傳感器，帶3組繼電器和MODBUS RTU/RS 485輸出，24V供電 | 12 | 2 |
472015 | DIQ/S 182 XT-4 | 182監測儀，可接4支傳感器，帶5組模塊電流輸出（0/4-20mA）和6組繼電器輸出 | 12 | 3 |
472017 | DIQ/S 182 XT-4-PR | 182監測儀，可接4支傳感器，帶3組繼電器和PROFIBUS-DP輸出 | 12 | 6 |
472019 | DIQ/S 182 XT-4-MOD | 182監測儀，可接4支傳感器，帶3組繼電器和MODBUS RTU/RS 485輸出，24V供電 | 12 | 6 |
472021 | DIQ/S 182 XT-4/24V | 182監測儀，可接4支傳感器，帶5組模塊電流輸出（0/4-20mA）和6組繼電器輸出，24V供電 | 12 | 3 |
472023 | DIQ/S182XT-4-PR/24V | 182監測儀，可接4支傳感器，帶3組繼電器和PROFIBUS-DP輸出，24V供電 | 12 | 6 |
472024 | DIQ/S182XT-4-MOD/24V | 182監測儀，可接4支傳感器，帶3組繼電器和MODBUS RTU/RS 485輸出，24V供電 | 12 | 6 |
DIQ模塊 |
472005 | DIQ/JB | 182配套的擴展接線模塊，可接2支IQ傳感器 | 0.0 | 0 |
472007 | DIQ/CHV | 182閥動模塊，用于自動空氣吹洗 | 0.8 | 0 |
MIQ模塊 |
480004 | MIQ/PS | 電源模塊，可輸出18W的功率，100-240VAC | +18 | 3 |
480006 | MIQ/24V | 電源模塊，可輸出18W的功率，24VAC/VDC | +18 | 3 |
480014 | MIQ/CR3 | 輸出模塊，3組繼電器輸出，3組模塊電流輸出 | 3 | 2 |
480021 | MIQ/Blue PS SET | 無線傳輸模塊 | 0.6 | 3 |
481029 | MIQ/VIS | IQ光學模塊 | 0.6 | 3 |
除常規五參數外，若還有更多參數的測試需求，則可選用2020XT系統（可接多達20支傳感器）
