煙氣濕度儀工作原理

簡介

       煙氣濕度儀是利用水蒸發要吸熱降溫，而蒸發的快慢(即降溫的多少)是和當時空氣的相對濕度有關這一原理制成的。其構造是用兩支溫度計，其一在球部用白紗布包好，將紗布另一端浸在水槽里，即由毛細作用使紗布經常保持潮濕，此即濕球。另一未用紗布包而露置于空氣中的溫度計，謂之干球(干球即表示氣溫的溫度)。

　　如果空氣中水蒸汽量沒飽和，濕球的表面便不斷地蒸發水汽，并吸取汽化熱，因此濕球所表示的溫度都比干球所示要低?？諝庠礁稍?即濕度越低)，蒸發越快，不斷地吸取汽化熱，使濕球所示的溫度降低，而與干球間的差增大。相反，當空氣中的水蒸汽量呈飽和狀態時，水便不再蒸發，也不吸取汽化熱，濕球和干球所示的溫度，即會相等。

　　基于阻容法開發的煙氣濕度儀是目前CEMS濕度測量中應該為廣泛、成熟的技術，其測量原理是依據煙氣排氣中含濕量變化與阻容法的電阻和電容值的變化間的函數關系，直接測量煙氣排氣中含有的水分量。該方法具有測量靈敏，方法簡單，對其他氣體無交叉干擾的優點。阻容法測量煙氣濕度具有廣闊的發展前景。但其在高溫、強腐蝕性煙氣測量中需要注重對測量探頭的保護，建議選用靈敏度和分辨率高、測量范圍寬、響應速度較快的氧化鋯傳感器。此外，煙氣濕度隨煙氣溫度變化而發生變化，采用溫度補償還可減少水分測量的誤差，進一步測量的精度。

   可提供體積絕*對濕度或相對濕度兩種顯示結果應用場合：（電容式）應用于防爆等級要求為ExdIIBT6環境下，煙氣在線連續監測系統CEMS中脫硫設備、超低排放、VOC等場合濕度的測量，亦可用于木材、建材、造紙、化工、制藥、印染廠、煙草、食品加工等的濕度控制。（陶瓷感濕）應用于防爆等級要求為ExdIIBT6環境下，煙氣在線連續監測系統CEMS中脫硫脫硝煙氣濕度的測量，亦可用于環境檢測、石油石化、化工廠、冶鐵廠、煤炭廠、危險場所安全防護等的濕度檢測。

       濕度儀類型可分：按名稱叫法有濕度變送器、濕度氧變送器、在線式煙氣濕度儀、便攜式煙氣濕度儀，按采樣方式來分有抽取式煙氣濕度儀、直插式煙氣濕度儀，按安裝方式來分有機柜式煙氣濕度儀、原位式煙氣濕度儀。

本講詳細講講這幾款煙氣濕度儀的特點和應用：

      煙氣濕度變送器：

      高亮OLED主動發光顯示，顯示直觀；體積絕對濕度、質量絕對濕度、相對濕度、高溫露點四種顯示方式隨意切換；原裝進口傳感器芯片，能有效保證儀器精度和使用壽命； 內部帶溫度補償功能，減小溫度變化對濕度測量精度的影響。廣泛應用于在線煙氣檢測CEMS脫硫設備、電廠等場合濕度及露點的測量分析。

    煙氣濕度氧變送器：

    用戶可通過顯示面板的輸入端口完成外部濕度或干氧濃度的自動標定； 分體式設計，壁掛式安裝，方便安裝使用和增加儀表的壽命、長期穩定性；操作簡單、使用壽命長、易維護。燃煤、燃油鍋爐尾氣排放（CEMS）中高溫濕度的測量；食品加工過程中濕度的測量；木材、建材、造紙工業中的濕度測量；火電廠、化工廠、鋼鐵廠煙氣的脫硫脫硝前后水蒸汽含量的測量分析。

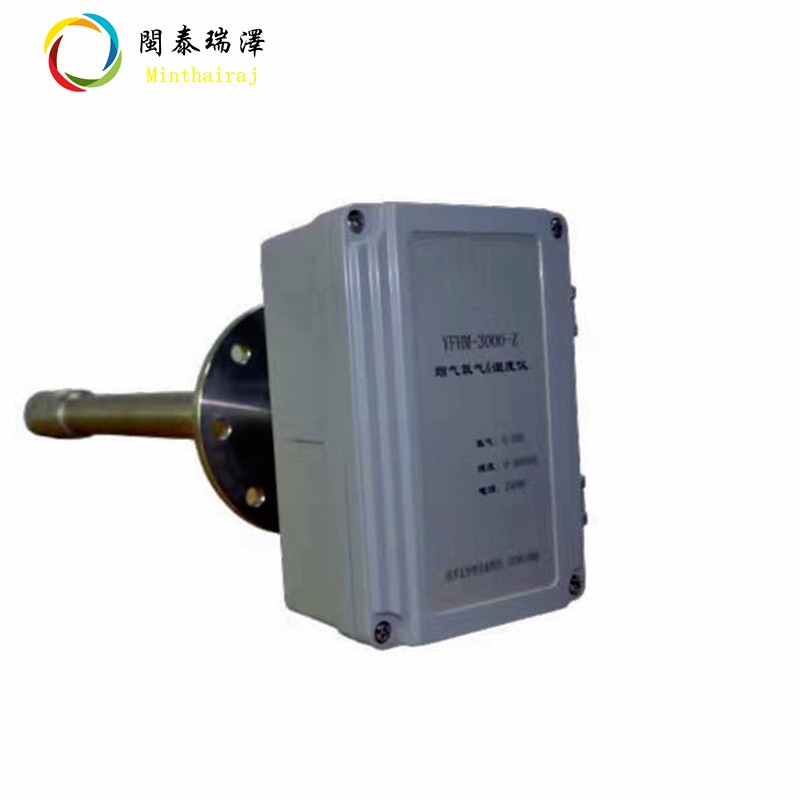

    原位直插煙氣濕度儀：

    原裝進口傳感器，能有效保證儀器精度和使用壽命；高精度的溫度自動補償，消除環境溫度的影響；可以增加擴展功能對高溫露點值進行精確測量；兩級過濾設計，有效過濾粉塵和酸性液體；探桿316F材質，耐腐蝕性強；儀表殼體防護等級IP65；操作簡單、使用壽命長、易維護；可提供絕對濕度或相對濕度兩種顯示結果。廣泛應用于煙氣在線連續監測系統CEMS中脫硫設備、超低排放、VOC等場合濕度的測量，亦可用于木材、建材、造紙、化工、制藥、煙草、印染、低溫省煤器、布袋除塵等的濕度控制。

    機柜抽取式煙氣濕度儀：

    原裝進口傳感器，能有效保證儀器精度和使用壽命；內部腔體為316F材質，耐腐蝕性強；獨特的測試腔設計，有效避免粉塵及液態水對濕度傳感器的影響；可以增加擴展功能對高溫露點值進行精確測量；高精度的溫度自動補償，消除環境溫度的影響，使濕度的測量更加精確；用戶可自由設置4-20mA、0-10V輸出對應濕度上下限值，使用戶得到更高精度的模擬輸出；操作簡單、使用壽命長、易維護；可提供體積絕對濕度或相對濕度或高溫露點三種顯示結果。廣泛應用于如火電廠、化工廠、鋼鐵廠煙氣脫硫前后水蒸汽含量的測量分析。
