EFM022靜電場測試儀

efm022靜電場測試儀是一款小巧輕便手持式數顯靜電場測試儀，采用旋轉葉片式探頭測量聲強，旋轉葉牌設計比振動式靈敏度高，更適合連續性長時間測量，可以測試靜電場強、物體表面靜電壓、檢測靜電消除器性能、測試人體行走靜電壓。儀器外殼為EMV塑料，有效屏蔽信號干擾，測量值顯示在液晶屏幕上，屏幕**行顯示選定的測試距離，第二行顯示測量值。

efm022靜電場測試儀產品特性

1、自動將場強V/m根據選定的測試距離轉換為靜電位V（伏）

2、單鍵操作, 非常簡單

3、電池過低, 自動關機; 待機時間超過5分鐘自動關機

4、 可轉換成CPS模式以測量靜電消除器的散電時間和離子平衡度.

產品尺寸: 70 x 122 x 26mm（L x B x H）

產品重量: 130克

測試誤差: <5%

9V Alkaline電池或NiMH可充電池

電池連續工作時間: 10小時

EFM-022-AKC套件功能：（efm022靜電場測試儀探測頭）

★EFM-022單表可用于測量物體表面靜電壓和探頭所在位置的靜電場場強

★CPS配套充電/接地極板和CPS-022高壓產生器可以測試靜電消除器的消散時間和離子平衡度

★VMS配套MK-023探測頭、HE-120手柄、ML-120連接線可以測試人體行走靜電壓

efm022靜電場測試儀產品參數:

VMS模式靜電壓量程:

0~10KV(1cm測試距離)

0~20KV(2cm測試距離，默認測試距離)

0~50KV(5cm測試距離)

0~100KV(10cm測試距離)

0~200KV(20cm測試距離)

靜電場強量程:0~20KV/m，0~200KV/m，0~1MV/m

CPS模式量程(測試散電時間和離子平衡度)

100~1000V(分辨率1V)

0~99.9s(分辨率0.3s)

MaxValue模式量程(測試人體行走靜電壓)

0~4KV

測試精確度:+/-5%

接地/充電極板尺寸:75x150mm

接地/充電極板電容:20pF

MK-023探測頭輸入阻抗:>1016Ω

MK-023 探測頭輸入電容:<lpF

EFM-022測試表尺寸:70x122x26mm，重量130g

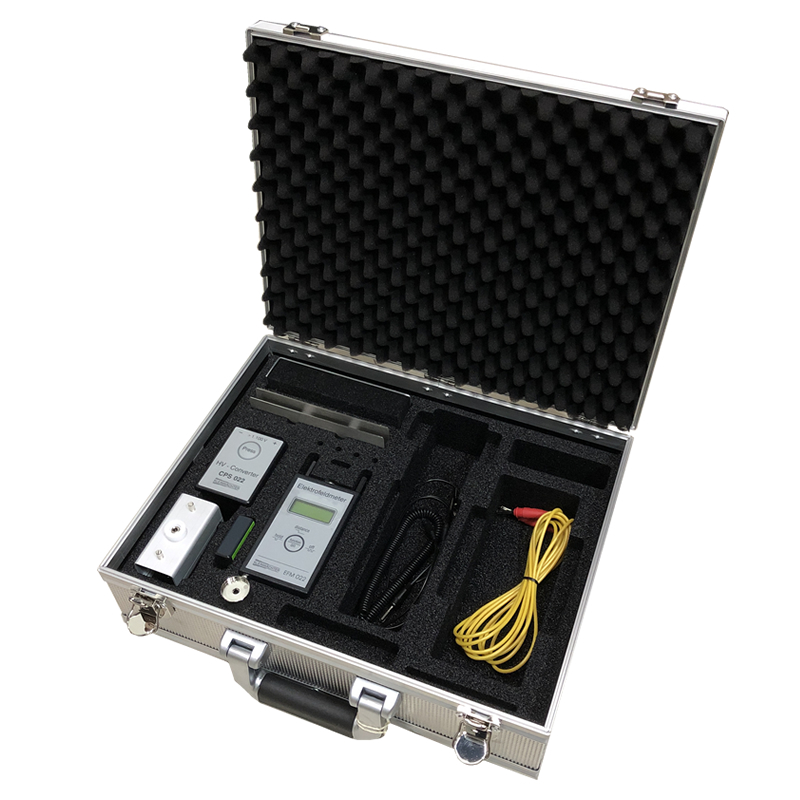

EFM-022-AKC靜電測試套件，包含以下物品：

EFM022測試表

CPS022高壓產生器

MCP022充電極板和接地極板

CPS022連接線

MK023探測頭

ML120專用測試線

HE120金屬握柄

接地線

導電基座

電池充電器

鋁質手提箱（內部導靜電泡棉）

產品維護

不要接觸探測頭，防止灰塵，油漆，液體等物掉進探測頭，長時間使用后可用潔凈棉簽和純凈酒精清潔探測頭。注意：清潔探頭時必需小心，一旦旋轉葉片失去平衡會造成測試誤差甚至故障。

當“LOW BATTERY”顯示時，需更換9V ALKALINE或NIMH

電池正常情況下，儀表不需清零，長時間使用后如果開機屏幕不能顯示 U =000，可以小起子插入儀器右側清零孔，旋轉內部調節螺絲強制清零。

儀表左側面QC標簽后面有一個精度調節孔，校正儀表時可用小起子插入該孔，旋轉內部調節螺絲來調節測試精度。

產品保修期為1年，由錯誤操作或人為原因?qū)е聯p壞，不在保修范圍，請不要拆開儀表外殼，否則失去保修權利，在保修期內產品校正及維修免費，但不包括來回原廠郵寄費用

警告:

1、請不要拆開儀器外殼,否則失去保修權利

2、本儀器不能在有爆炸危險場所使用

3、 測量高電位時, 儀器需接地使用, 并與被測量物體保持安全距離.

4、避免火花接近探測頭

5、本儀器不能在電廠使用6、本儀器不能正確測量大于1Hz.的交流電磁場

注意事項：

1.測量前，首先應檢查電源是否符合規定，儀器外殼（包括探頭外屏蔽筒）接地是否良好，儀器清零后，方可進行測試。

2.測試探頭應防止在與被測帶電物體表面垂直的某一股東的空間位置上（按儀器說明說指明的測試距離），測試距離變動要引出很大測試誤差。為了避免被測帶電體與探頭外殼之間發生火花放電，開始測量時，探頭必須先放置較遠（離帶電體）的位置上，逐漸接近帶電體。

3.測試表面電位時，一般帶電體表面應離接地體足夠遠。如帶電體是薄片或薄膜狀，且背面又靠近接地體，當探頭移向接地體附近時，由于局部電荷的感應集中，有產生空間放電或表面放電的危險。

4.當帶電體的被測部位是較大的平板時，其測量值是較準確的，但當帶電體被測表面具有一定的曲率半徑時，測量值就與實際的電位值有較大差別了。

5.應當考慮儀器自身特性對測試精度的影響，使用前應定期進行校準和標定。

6.探頭屏蔽深度對測試準確度有一定的影響，感應式靜電場測試儀實質上是對被測帶電體某一局部電場的測試，因而必須盡量減小外電場對測試信號的干擾和影響。通常的方法是把該類儀表及其探頭安裝在接地屏蔽的殼體內，顯然探頭外屏蔽套筒過深會降低儀器的測試準確度，過淺容易受到外界電場影響。

7.通過測試物體表面電位時所得值，可作為定性參考，精確測量因各種因素影響，在實際工作中很難達到。

8.通常電子工業用的靜電電壓表要考慮測試精度，應能測試到±10v的靜電電壓。
