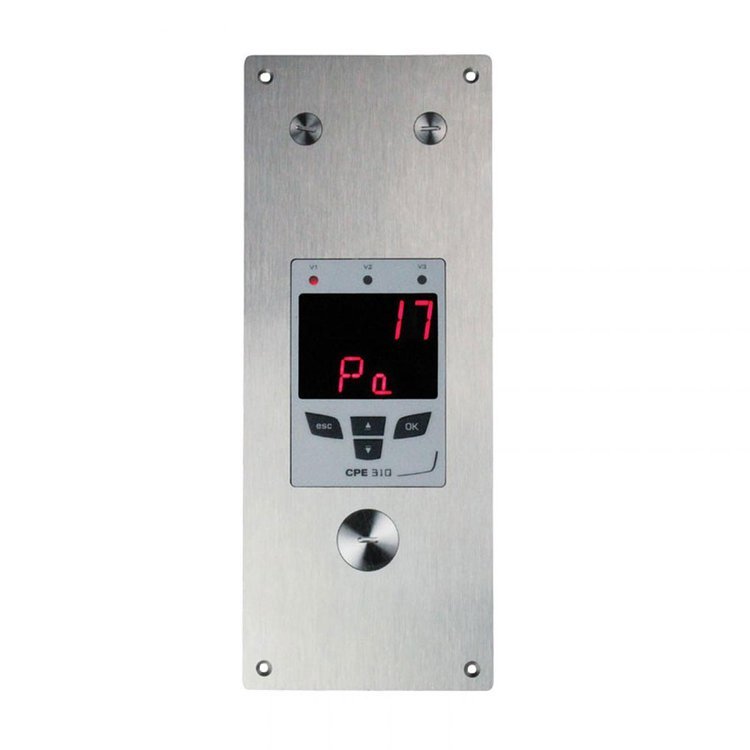

CPE310-S多功能變送器產品特色
? 適用潔凈室或設備中變送器主機嵌入式安裝
? 測量差壓 , 溫濕度 , 風速 , 溫度 , 二氧化碳 , 一氧化碳
? 差壓量程 : 0 ~ ±10 Pa / ±100 Pa 或 0 ~ ±100 Pa / 0 ~ ±1000 Pa
? 可連接一組智能型探頭 ( 溫濕度 , 熱線風速 , 葉輪風速 ,溫度 , 二氧化碳 , 一氧化碳 )
? 在線校準變送器 , 無需斷電或拆卸變送器
? 交替顯示最多 3 組測量參數 , 電源 24 Vac/Vdc
? 模擬輸出信號 : 三通道 0 ~ 5 / 10 V, 0 / 4 ~ 20 mA ( 4 線式 )
? 總線 ( Modbus RS-485 ) 通訊功能
? 三組蜂鳴器和模擬輸出信號自行診斷功能
? 不銹鋼面板無死角不積塵 , 符合潔凈室要求
? 不銹鋼面板和外殼 , IP65 防護等級

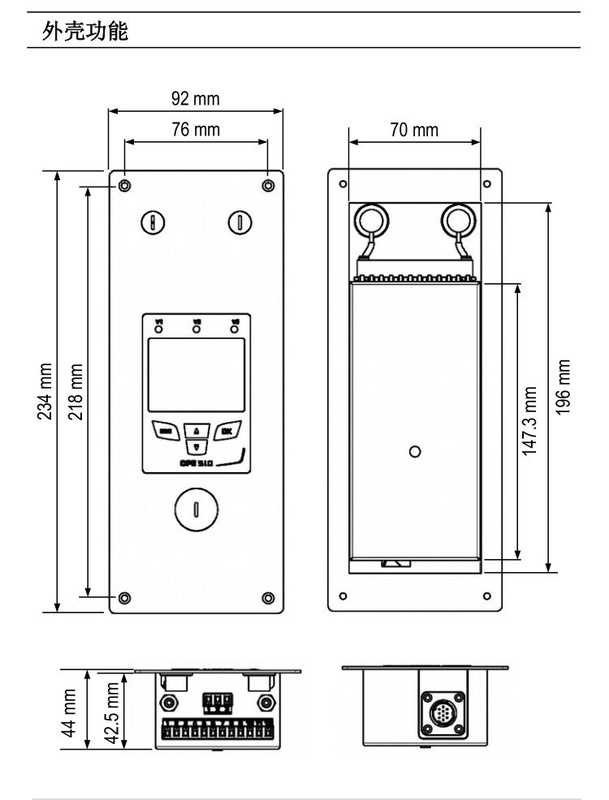

CPE310-S多功能變送器外殼功能
| 前面板材質 | 拉絲不銹鋼 316 L |
| 后外殼材質 | 不銹鋼 304 L |
| 防護等級 | IP65 ( 正面面板 ) |
| 顯示屏 | 發光數字 ( 38 x 48 mm )顯示屏保護材質使用紅色有機玻璃 |
| 數字高度 | 14 mm |
| 壓力接口 | 金屬倒刺接口 , ? 5.2 mm |
| 重量 | 640 g |
多功能變送器CPE310-S差壓測量技術規格
| 量程 | -100 ~ +100 Pa 或 -1000 ~ +1000 Pa |
| 測量單位 | Pa , mmH2O , daPa ( -100 ~ +100 Pa )
Pa , mmH2O , mbar , inWG , mmHG ,
daPa , hPa ( -1000 ~ +1000 Pa ) |
| 精確度 | ±0.2 % 測量值 |
| 重復性 / 線性 / 遲滯 | ±0.8 Pa ( -100 ~ +100 Pa )
±2 Pa ( -1000 ~ +1000 Pa ) |
| 分辨率 | 0.1 或 1 Pa , 0.01 mmH2O , 0.01 daPa ( -100 ~ +100 Pa )
1 Pa , 0.1 mmH2O , 0.01 mbar , 0.01 inWG , 0.01 mmHG ,
0.1 daPa , 0.01 hPa ( -1000 ~ +1000 Pa ) |
| 響應時間 | 1/e (63%) 0.3 s |
| 允許過壓 | 25000 Pa |
多功能變送器CPE310-S技術規格
| 電源 | 24 Vac/Vdc ± 10% |
| 模擬輸出信號 | 3 通道 0 / 4 ~ 20 mA 或 0 ~ 5 / 10 V ( 4 線式 )
**負載 : 500 Ω ( 0 / 4 ~ 20 mA )
最小負載 : 1000 Ω ( 0 ~ 5 / 10 V ) |
| 功耗 | 5 VA |
| 符合標準 | 2014/30/EU EMC ; 2014/35/EU 低電壓
2011/65/EU RoHS II ; 2012/19/EU WEEE |
| 接線端口 | 螺絲接線槽適用電纜 ? 0.05 ~ 1.5 mm2 |
| 總線 RS-485 通訊 | Modbus RTU, 通訊波特率 2400 ~ 115200 |
| 可視報警 | 測量值閃爍 |
| 聲音報警 | 蜂鳴器 ( 70 dB 在 10 cm ) |
| 自動校準 | 測量微差壓時零點無誤差，通過內置元件自動校準零點 |
| 測量介質 | 空氣和中性氣體 |
| 操作環境 | -10 ~ +50 °C, 非結露, 0 ~ 2000 m |
| 儲存溫度 | -10 ~ +70 °C |
自動校準
CPE 310 變送器配置了溫度自動補償和自動校準功能, 可保證微差壓測量時的長期穩定性和精確度。
自動校準功能 : 微差壓變送器的微處理器通過定期啟動自動校準元件補償傳感器的測量漂移。此補償來自于定期的差壓測量時零點自動校準。
因此無論使用環境有任何的變化, 微差壓變送器可維持長期穩定性和高精準度。
自動校準時微差壓變送器無需人工操作, 斷電或拔除連接軟管, 可在線進行自動校準。
自動校準時, 變送器將維持校準前的瞬間輸出信號, 完成校準后, 變送器將恢復測量輸出信號, 自動校準在一秒內即可完成。
優點 : 無任何零點誤差漂移
自動校準頻率 : 可設置 1 到 60 分鐘
