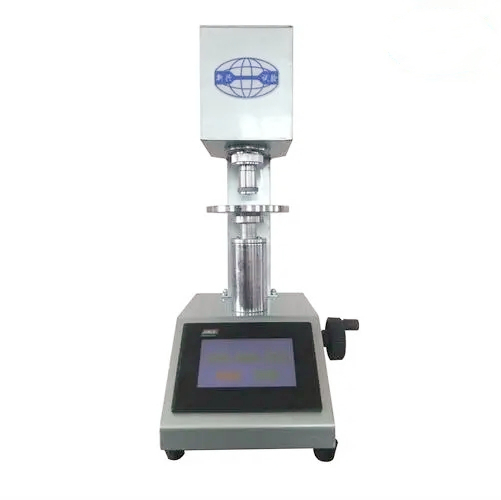

XHB-NHL國際橡膠硬度計

數顯N型橡膠硬度計XHB-N-IRHD

       該種儀器采用高精度傳感系統液晶顯示來測量橡膠和類似橡膠材料試片及試件的常規硬度的。是執行GB/T6031-N《硫化橡膠硬度（30-85IRHD）的測定—常規試驗》標準的裝置。

       工作原理是在一定負荷的作用下，壓頭作用在被測物上，因其被測物體的硬度不同，而獲得不同壓陷深度，以此為依據，標定該被測物體的硬度。

       這種儀器性能穩定可靠，精度較高，它除能測定標準橡膠試片硬度之外，還能對膠輥成品件進行表觀硬度的測定。此硬度計標定出的數值為橡膠硬度，標定范圍28-100度，這是一種常規硬度測量儀器，所以在低硬度區（35度以下）高硬度區（85度以上）及曲面上的硬度測定，其值是近似的，它可以用來對同種膠件做抽檢對比。

二、主要技術指標

接觸力：0.3±0.02N

壓入力：5.40±0.01N

總力：5.70±0.03N

壓足上的力：8.30±1.50N

壓足：∮20±1mm

壓足孔：∮6±1mm

壓針球部直徑：2.50±0.01mm

試片zui小厚度為4mm

交流電源：220V±10% 50Hz

三、結構特點

核心部分采用高精密傳感系統，平臺可升降60mm，與進口產品數據相應比對，數據精準，操作便捷。

    四、測試程序

試樣

標準試片應是平整、光滑、上下面平行，具有適當的模壓光度，不含雜質或氣泡。

標準試片厚度為4mm，每點只測量一次，測試點與試樣邊緣的距離不應小于7mm。

表面形狀及尺寸不符合上述要求的試件，如“膠輥”但測得硬度值不能與標準試片測得的值進行比較，而只能是相對于該試件形狀的一個硬度參考數，它對于同一膠號的標準試件來說，稱為表觀硬度。

（二）試驗步驟

1、把擦凈的試片放在平臺上，利用機座右側手輪上升測試平臺，當被測件與壓足接觸時窗口顯示“Error”，停止上升平臺，按清零按鈕。

2、用壓把向加載方向到*檔位置時接觸力加上，窗口顯示“100”或“Error”這時再按清零按鈕。

3、再次用壓把向加載方向加到第二檔位置時，窗口顯示的數字即是所測的硬度值。

4、用壓把向卸載方向回到原位，同時用手輪降下平臺，拿下被測件，此時完成測試。

（三）試驗條件及結果

1、試驗條件：試驗與硫化之間的時間間隔，試樣在試驗前標準溫度下的停放時間及試驗溫度，均應符合國家標準GB2941-82《橡膠試樣的停放和試驗的標準溫度、濕度及時間》中的有關規定。

2、 在試樣表面三個至五個不同點上各做一次測量，取結果中值。

3、非標準的條件下試驗，應注明實際條件。

五、儀器的維護保養

本儀器是一種做定量分析的精密測試工具，要求具有高精度和穩定性，因此需日常維護保養及安全正確使用是非常重要。以下幾點務必注意：

使用前應熟悉調整程序和測試程序，切不可盲目操作。

電源必須相符，接地回路必須可靠

測定過程中，讀數完畢，卸下總負荷，下降工作臺方可卸下被測件。

儀器勿放置在潮濕的場所，應在無震動的條件下使用。

一般情況下，不要隨意拆開頭部或機心部。

電路工作點在出廠時，經調試后加封，因此，請不要隨意調動。

XHB-NHL型國際橡膠硬度計嚴格按照GB/T6031《硫化橡膠或熱塑性橡膠硬度的測定（10IRHD-100IRHD）》標準設計制造。可以通過更換壓頭和測足實現標準中對于N方法，H方法，L方法的相關檢測。

優勢與特點
1.使用中可根據需求任意更換對應測足、測頭，有效的節省試驗開支，提供更，簡便的試驗方法。
2.自動計時，省去人工計時的誤差與繁瑣
3.配有微型打印機，可以打印試驗結果
4.每次多可以存儲10次試驗

技術參數

XHA（IRHD）- M微型國際標準型橡膠硬度計：
工作原理是在一定負荷的作用下，壓頭作用被測物上，因其被測物體的硬度不同，而獲得不同壓陷深度，以此為依據，標定該被測物體的硬度。這種儀器通過高精度傳動系統與傳感系統的精確配合，能夠在電腦系統的控制下自動完成單次試驗。它除能測定標準橡膠試片硬度之外，還能對小體積成品件進行表觀硬度的測定，尤其適應于“O”型圈的表觀硬度測量和對已損壞的某一制件所殘存下來的微小部分進行無損傷的表觀硬度測定。此硬度計標定出的數值為國際橡膠硬度，標定范圍28-100度，這是一種常規硬度測量儀器，所以在低硬度區（35度以下）高硬度區（85度以上）及曲面上的硬度測定，其值是近似的，它可以用來對同種膠件做抽檢對比。
XHA（IRHD）- M微型國際標準型橡膠硬度計：
二、主要技術指標
1、接觸力：8.3±0.5mN

2、壓入力：145±0.5mN

3、壓針球部直徑：0.4-0.01mm,壓足孔Ф1.0mm，壓足3.35±0.15mm

4、壓足力：235±30mN試片小厚度為1mm（允許厚度為雙層疊落）

1、測試（壓入）時間：30s 2、交流電源：220V±10% 50Hz

三、面板說明

1、電源：即為整機電源。

2、清零：將系統顯示的所有數據歸零。

3、運行：按下后開始試驗。

4、上升：使測量頭向上移動。

5、下降：使測量頭向下移動。

6、停止：停止當前的所有移動。

四、試驗步驟

1、依據國標相關規定，準備標準試片。

2、連接好儀器的數據線，電源線，進入電腦上的試驗程序，按下電源開關。在系統中輸入此次試驗的相關數據。

3、將擦凈的試片放在平臺上。此時，可以根據試片的高度，上下調整測頭高度，使之停在一個方便試驗的位置上。

4、準備就緒后，按“清零”對當前顯示的數據進行清零，即可開始試驗。

5、按下“運行”，儀器啟動試驗，當壓力達到標準后，自動計時30S，時間到達后測頭自動升起，一次試驗完成。

6、如同一試樣需進行多次測量，則重復上述3-5的操作。

7、本機可選擇安裝打印機。當全部試驗結束后，可輸出打印報告。 報告中包含預先輸入的試驗相關參數，全部試驗結果及試驗平均值。

五、試驗條件及結果

1、試驗條件：試驗與硫化之間的時間間隔，試樣在試驗前標準溫度下的停放時間及試驗溫度，均應符合國家標準GB2941-82《橡膠試樣的停放和試驗的標準溫度、濕度及時間》中的有關規定。

2、在試樣表面三個至五個不同點上各做一次測量，取結果中值。

3、非標準的條件下試驗，應注明實際條件。

六、儀器的維護保養

本儀器是一種做定量分析的精密測試工具，要求具有高精度和穩定性，因此需日常維護保養及安全正確使用是非常重要。以下幾點務必注意：

1、儀器出廠時，已經完成全部調試，如非特殊情況請勿拆機，如有損壞，后果自負。

2、使用前應熟悉調整程序和測試程序，切不可盲目操作。

3、電源必須相符，接地回路必須可靠。

4、嚴防針頭部與平臺等處發生強力接觸，否則會損壞針球。

5、試驗完畢后，測頭升起后方可卸下試樣。
