詳細介紹

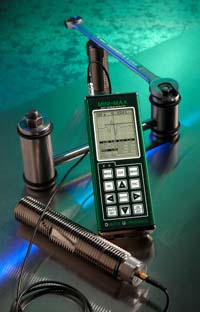

美國DAKOTA達高特公司螺栓應力監測儀MINI-MAX，采用超聲波方法，通過測量超聲波在螺栓等緊固件被加載拉伸后的傳輸時間變化，計算出時間、伸長率、載荷、應力和應變，進行螺栓應力的測試。
MINI-MAX/MAX II 螺栓應力測試儀采用超聲波反射技術，能準確、快速地測量出螺栓緊固后的應力和應變，具有使用方便、顯示直觀、便于攜帶等特點。MINI-MAX螺栓應力測試儀以其獨特的構思、強大的功能和準確的測量廣泛的應用于航空航天、衛星制造、電力設備、建筑橋梁和石油化工等領域。
螺栓應力監測儀MINI-MAX特點
- 市場上高性價比的超聲波螺栓應力解決方案，監測你的螺栓的使用壽命
- 直觀的比對未加載到加載的波形
- 測量時間、伸長量、載荷、應力和應變
- 射頻，檢波或大數字顯示
- 內置線性回歸或矢量優化負載測量
| 測量 |
| 螺栓長度范圍：25.4~2438mm
測量項目：時間-納秒
伸長量-長度的變化
載荷-加載的力
應力-單位面積上的壓力
應變-伸長量的比率
分辨率：0.0001mm
聲速范圍：1250～9999m/s
單位：公制或英制 |
|
|  |
| 顯示 |
| 顯示屏：VGA灰色顯示，240x160象素。可視區62x45.7mm，EL背光
A-掃描：檢波+/-(半波視場)，RF(全波視場)
大數字顯示：10mm高
報警條形顯示
重復性條形圖形顯示 |
| 超聲波參數 |
| 測量模式：脈沖-回波模式，脈沖-回波閘門模式(穿過涂層)
脈沖：可調方波脈沖
接收：根據選擇模式在40dB范圍內采用手動或AGC增益控制 |
| 數據處理 |
| 內置存儲器：16MRAM，可存儲8000個(每個讀數都包括波形、時間、伸長量、載荷、應力、應變)
輸出：雙向RS232接口，Windows PC界面軟件 |
| 功能 |
| 設置：64個用戶定義設置，用戶也可編輯出廠設置
閘門：檢測時可精準調整
報警模式：上下限視聽報警
自動設置：增益優化，全屏自動調整波形和檢測點
場校準：象量和線性回歸 |
| 其他 |
| 電源：3節5號電池，可用150小時，電池電量顯示
自動關機：無操作5分鐘后自動關機
鍵盤：12個觸摸鍵
外殼：擠壓鋁機殼，底蓋用鍍鎳鋁板加密封墊封裝
工作溫度：-10～60℃
尺寸：63.5x165x31.5mm
重量：含電池385g
配置：主機、耦合劑、3米的探頭線，計算機連接線、軟件、耦合劑、3節5號電池、說明書、出廠證書、儀器箱 |
|
 | 可選探頭和附件 |
磁性單晶探頭(可吸在螺栓端面)| 型號 | 頻率 | 探頭晶片直徑 | 探頭防磨面直徑 |
| PT-700-2405 | 5MHz | 3.18mm | 5.08mm |
| PT-700-4405 | 10MHz | 3.18mm | 5.08mm |
| PT-702-1405 | 2.25MHz | 6.35mm | 8.13mm |
| PT-702-2405 | 5MHz | 6.35mm | 8.13mm |
| PT-702-4405 | 10MHz | 6.35mm | 8.13mm |
| PT-703-1405 | 2.25MHz | 9.53mm | 11.94mm |
| PT-703-2405 | 5MHz | 9.53mm | 11.94mm |
| PT-704-1405 | 2.25MHz | 12.70mm | 16.00mm |
| PT-704-2405 | 5MHz | 12.70mm | 16.00mm |
| PT-706-1405 | 2.25MHz | 19.05mm | 20.83mm |
| PT-706-2405 | 5MHz | 19.05mm | 20.83mm |
|
非磁性單晶探頭| 型號 | 頻率 | 探頭晶片直徑 | 探頭防磨面直徑 |
| PT-4903-2875 | 5MHz | 3.18mm | 5.84mm |
| PT-4903-4875 | 10MHz | 3.18mm | 5.84mm |
| PT-4023-1855 | 2.25MHz | 6.35mm | 9.02mm |
| PT-4023-2855 | 5MHz | 6.35mm | 9.02mm |
| PT-4023-4855 | 10MHz | 6.35mm | 9.02mm |
| PT-4043-1855 | 2.25MHz | 12.70mm | 15.37mm |
| PT-4043-2855 | 5MHz | 12.70mm | 15.37mm |
|
其他可選附件
76.2mm(3")校準試塊(鋼)
76.2mm(3")和152.4(6")校準試塊(鋼)
6米探頭線
耦合劑
