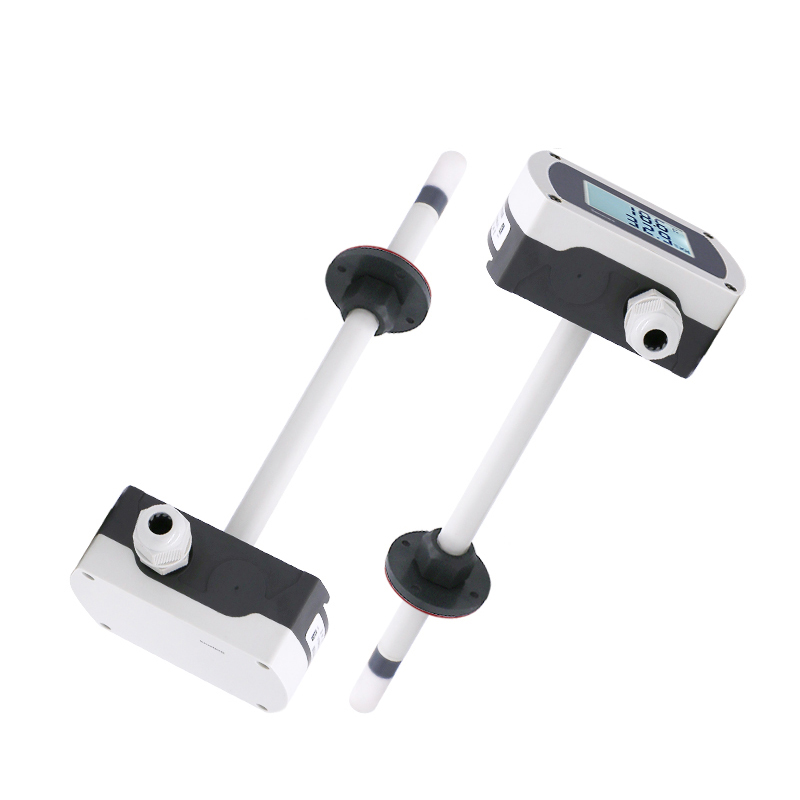

風管型溫濕度變送器CWS20

風管型溫濕度變送器cws20

簡介

CWS20風管型溫濕度變送器設計精心，質量優(yōu)良，適合各種管道或箱內溫濕度監(jiān)測，溫度量程可調節(jié)，帶顯示與不帶顯示兩種可選，并且性價比高。

如何選擇溫濕度變送器：

溫濕度變送器的技術參數很多，用戶在購買過程如果拿不準這些，很有可能買錯。我們將在溫濕度變送器的測量范圍、測量精度、和輸出信號等方向為大家進行分析。

溫濕度變送器的量程范圍

溫濕度變送器與測量壓力、液位相同，都要先確定量程范圍。一般情況下溫濕度變送器的溫度量程為：-40℃～100℃，濕度量程為：0-100%RH。

溫濕度變送器的精度等級

精度是溫濕度變送器的重要的指標。多數情況下，如果沒有精確的控溫手段，或者被測空間是非密封的，±5%RH精度的溫濕度變送器就足夠了。對于要求精確控制恒溫、恒濕的局部空間，或者需要隨時跟蹤記錄濕度變化的場合，再選用±3%RH以上精度的溫濕變送器。溫濕度變送器精度越高對應的價格也會升高不少。

溫濕度變送器的輸出信號

溫濕度變送器的輸出信號有三種形式，電流型、電壓型和數字型。溫濕度變送器電流型是輸出信號為4～20mA，溫濕度變送器電壓型輸出信號為0-5VDC或0-10VDC。溫濕度變送器數字型輸出信號為RS485。

當然，在選擇適合的溫濕度變送器時，不知以上這幾個技術參數的選擇，像是溫濕度變送器的防護等級、供電電壓、安裝方式等都需要根據具體的現場工況進行選擇。

風管型溫濕度變送器cws20技術參數

量程：溫度-40～0～125℃

濕度 0-100%RH(相對濕度)

輸出：RS485、4-20mA、0-10VDC

供電：12～24VDC、24VDC

典型應用

通風管道溫濕控制   暖通空調等   恒溫恒濕控制器/箱等

測量介質

氣體（與接觸材質兼容）

安裝使用

CWS20插入型溫濕度變送器廣泛應用于通風管道溫濕控制、暖通空調、恒溫恒濕控制器/箱等工況現場的使用。

CWS20插入型溫濕度變送器配有安裝法蘭和密封墊。首先我們要在現場選擇的安裝點處開開一個φ15～16mm的安裝孔，將CWS20插入型溫濕度變送器將法蘭中心對準安裝孔中心，用附帶的4顆自攻螺絲釘將法蘭固定在安裝點上。后插入探桿，鎖緊法蘭上的壓緊鎖母。

安裝注意

1、CWS20插入型溫濕度變送器必須在無供電的情況下進行設備的安裝。

2、如果CWS20插入型溫濕度變送器被安裝在惡劣現場會遇到雷擊或過壓等危險的損壞時，建議用戶在配電箱或電源與變送器之間進行防雷擊和過壓保護。

3、CWS20插入型溫濕度變送器應盡量垂直放置，安裝時，保證傳感器在變送器的下方（變

送器上的字體為正方向）。

4、CWS20插入型溫濕度變送器及導線應遠離高電壓，電磁干擾嚴重的地方，盡量遠離大功率干擾設備，以免造成測量的不準確,如變頻器、電機等。

5、還確認電源電壓是否正確，電源正，負與產品正負接線對應;避免安裝在易磕碰位置，以

免損壞產品。

常規(guī)型號：

底裝

CWS20-D-P-A1-G4

CWS20-D-P-V10-G4

CWS20-D-P-RS-G4

CWS20-D-P-A1-G0

CWS20-D-P-V10-G0

CWS20-D-P-RS-G0

CWS20-D-X-A1-G4

CWS20-D-X-V10-G4

CWS20-D-X-RS-G4

CWS20-D-X-A1-G0

CWS20-D-X-V10-G0

CWS20-D-X-RS-G0

側裝

CWS20-C-P-A1-G4

CWS20-C-P-V10-G4

CWS20-C-P-RS-G4

CWS20-C-P-A1-G0

CWS20-C-P-V10-G0

CWS20-C-P-RS-G0

CWS20-C-X-A1-G4

CWS20-C-X-V10-G4

CWS20-C-X-RS-G4

CWS20-C-X-A1-G0

CWS20-C-X-V10-G0

CWS20-C-X-RS-G0
