簡介

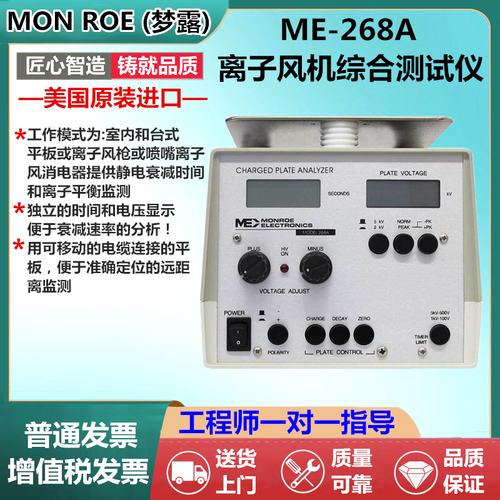

   美國monroe夢露ME-268A平版式靜電測試儀分成兩個部分,每個部分均采用十腳線纜連接,附加在充電板上的頂部結構就是測試儀的部分，使用時需放在測試現場，帶控制及顯示器的下面部分需放在便于操作的位置，不過，操作位置需遠離監測器。要分開這兩個部分只需松開中間的兩個插銷，兩個插銷在測試儀背面附近位置，只需從頂部后側位置提起插銷即可分開。

ME-268A平版式靜電測試儀使用方法：

基本操作-散電模式

1．必要時將該部分與分開放置。接通合適的電源，然后按下電源開關中的“1”，直接給該儀器通電。這里，儀器顯示板將直接顯示電源已經接通。

2．直接選擇一個極性。為便于討論，我們**選擇一個正極，隨即按下“POLARITY（極性）”按鈕，直到鎖定為止。

3．選擇一個范圍值。我們可選5kV為例，松開“放電板電壓”中的5kV/2kV按鈕。

4．釋放NORM/PK（普通/峰值）按鈕， 即可選擇“NORMAL（普通）”模式。

5．選擇“計時器極限”，松開TIMER LIMIT按鈕，選擇合適按鈕，分別設定極限值為5kV和500伏。總的來說，功能設定與所選擇的儀表范圍值應該同時生效。

6．按下“ZERO（調零）”按鈕，對該測試板直接調零，這樣將消除所有的測試板上的電壓（它通常通過一個10千歐電阻保持該測試板接地）。

7．將測試板充電。按下充電按鈕，高壓指示燈將顯示出高壓電路已經接通，測試板電壓測試儀將顯示某一電壓值。然后將該電壓調節至5KV+3%（5150伏）的最小值。

8．允許該測試板散靜電。按下DECSY按鈕，不出現離子時，該測試板散電時間非常慢。在平衡離子空間內，該測試板將高速散電。

9．若該測試板電壓達到+5000伏，計時器開始起動，電壓降至+500伏時，計時器停止工作，而只顯示達到兩個電壓所需得時間周期。無論測試板何時再充電，下次測試前該計時器都需要重新復位。

基本操作峰值模式-峰值模式

脈沖電離系統中，峰值模式對檢驗離子平衡度非常有用，計時器與測量值無關。一般也不使用內部高壓充電模式檢驗平衡度。

峰值測量開關有三個選擇開關，三個開關在PLATE VOLTAGE（板面電壓），ZERO（零位）和DECAY（散電）位置下方。

1. 采用5KV/2KV開關，選出測試儀范圍值

2. 按下ZERO（零位）開關值，然后調節零位

3. 選擇所需的峰值（+或-）

4. 按下NORM/PK（普通/峰值）開關，設至于PK位，并選出PEAK（峰值）模式

5. 按下DECAY（散電）按鈕，允許該測試板上下“浮動”。該測試儀能顯示出所選極性對應的峰值電壓。-PK/+PK開關可能變為其相反位置，以便直接讀出其峰值電壓。

要平衡電離系統或離子風機，只需將陰極和陽極峰值讀數調至相同即可。

6. 無論何時，NORM/PK（普通/峰值）按鈕都恢復至NORM（普通）位置，峰值監測器能自動復位。

7. 測試板數字將持續浮動，直到按下調零按鈕，因此，ZERO開關和NORMA/PK的RESET（復位）功能可協同使用。

保養維修

總則

Monroe ME-268A型綜合靜電測試儀的現場維修僅僅包括清潔絕緣板，外殼以及偶爾的儀器調零等。進一步的維修和調節需要專用設備，維修手冊中無上述維修說明。建議工廠維修

保持絕緣板潔凈

該絕緣板（用于支撐測量板）專業設計成能保持外表面污染卻測試影響最小的特點，手印、香煙味及灰塵等里皮膚油膩出現的測試誤差，將直接影響到其性能測試，比如5分鐘內測試板自散電速度將操作10%等等，這時，就需重新保持絕緣板潔凈。

重要提示

要保持浮動塞板的正確操作，這里保持絕緣板的潔凈是至關重要的，所以我們必須做到：

1．禁止接觸或觸摸該絕緣體

2．不能絕緣體周圍的電源線纏起來

3．不使用時需將儀器保存在帶防護蓋的箱子里，須在干燥清潔的環境里保存。

4．當相對濕度低于50%時，若5分鐘內自散電超過10%，須按照維修章節中的要求保持絕緣板潔凈。若相對濕度過高，則表面泄漏電流相對增加，這里無論絕緣板的潔凈度如何，其空氣電離度和自散電時間將相對減少。

人體靜電綜合測試儀需符合EOS/ESD協會規定的EOS/ESD 3.1標準,即“靜電放電：空氣電離的防護標準”
