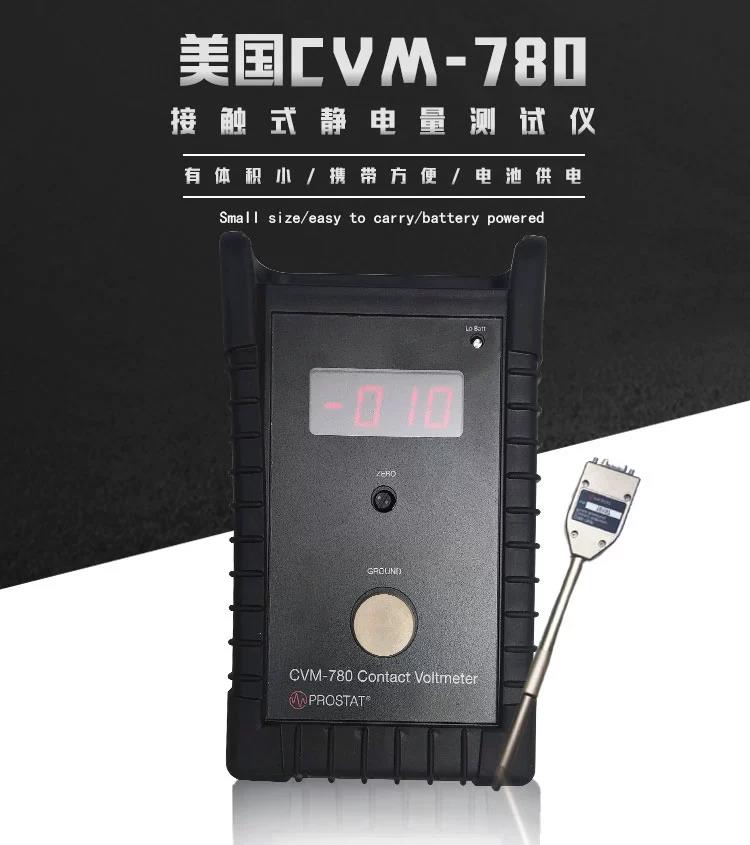

Prostat CVM-780接觸式靜電壓測試儀

Prostat CVM-780接觸式靜電壓測試儀產品描述：

CVM-780接觸式靜電量測試儀能夠測量并顯示實時靜電壓數據。

CVM-780接觸式靜電量測試儀是一臺高阻抗輸入，低容抗輸入的數字測量儀，真實測量靜電電壓，有體積小，攜帶方便和電池供電的特點。用于對靜電放電（ESD）的分析和相關應用。

作為一臺實時測量靜電電壓的測量儀，它與靜電場測量計*的趨避就是它的測量于靜電場強度無關，CVM-780接觸式電壓測量儀使用*的有源測量探頭，以達到防護和屏蔽被測物體周圍微弱的電場強的干擾和影響，該測量儀使用鎳金屬氫化物電池供電，是一件有價值的ESD分析工具。

分析由CDM和MM引起的制造過程，設備使用和裝配中的失效問題?？梢詼y量以下設施表面靜電：

-（IC等的）引腳

-（PCB等的）印刷線路

- 自動測試機器的接觸探針

-（IC，半導體等制造，測試過程中使用的一系列）生產線，工具，機器等

- 機械零件

-（SMT貼片機器等的）元器件安裝臂

-（IC等的）安裝臂

- 生產輔助設備

- 椅子

- 手推車

- 人體

- 托盤

- 貨架

- 導電容器，周轉箱

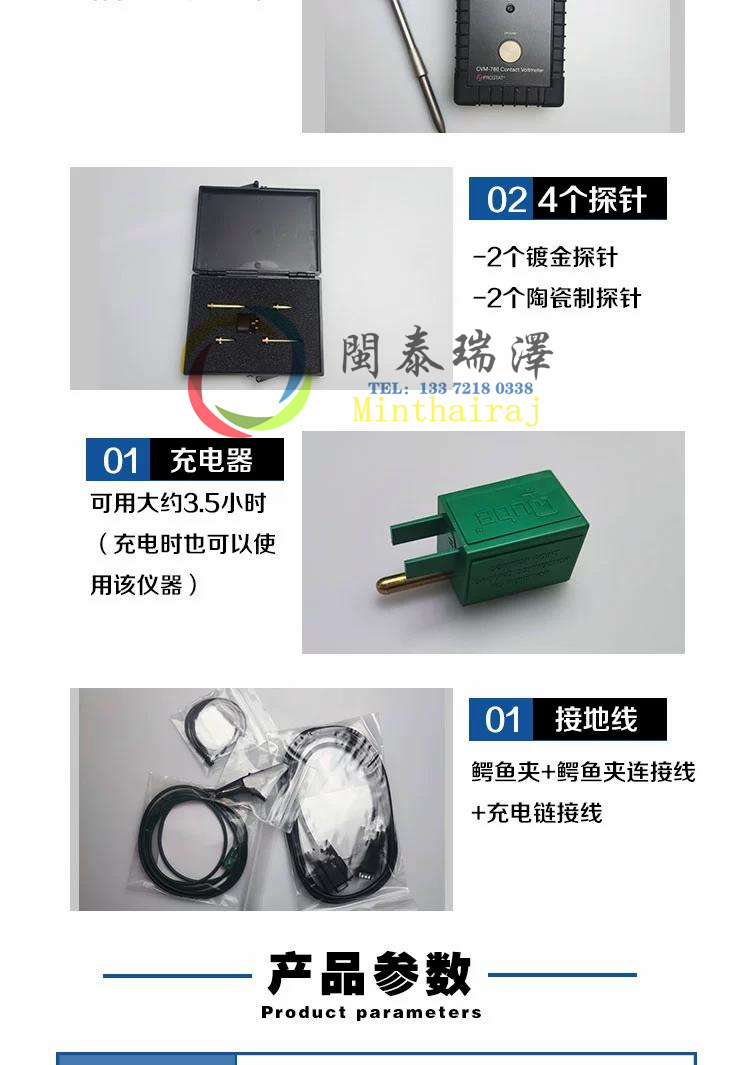

Prostat CVM-780接觸式靜電壓測試儀組成：

-CVM-780主機，

-測量探頭，

-4個探針：

-2個鍍金探針（1and 1/2”）

-2個陶瓷制探針（1and 1/2”）

-通用電池充電器

-接地線及其附件

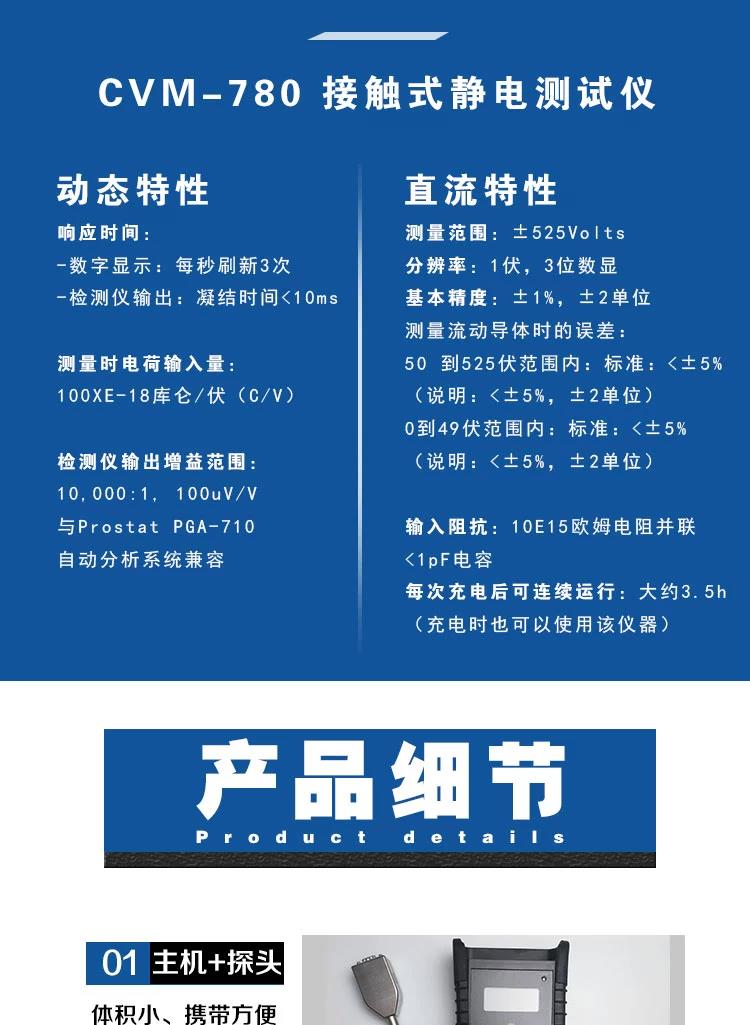

Prostat CVM-780接觸式靜電壓測試儀動態特性

響應時間：

-數字顯示：每秒刷新3次

-檢測儀輸出：凝結時間<10ms

測量時電荷輸入量：100XE-18庫侖/伏（C/V）

檢測儀輸出增益范圍：

10,000:1, 100uV/V

與Prostat PGA-710

自動分析系統兼容

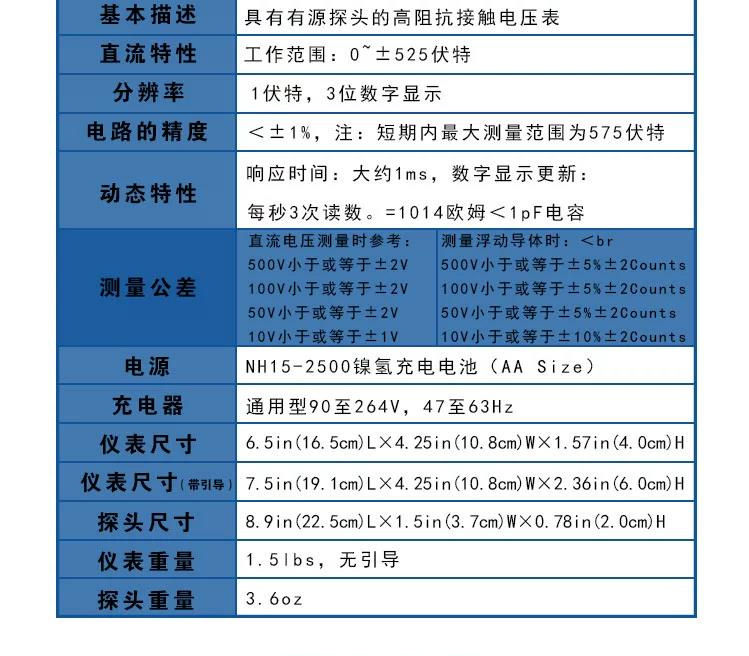

直流特性

測量范圍：±525Volts

分辨率：1伏，3位數顯

基本精度：±1%，±2單位

測量流動導體時的誤差：

50 到525伏范圍內：標準：<±5%（說明：<±5%，±2單位）

0到49伏范圍內：標準：<±5%（說明：<±5%，±2單位）

輸入阻抗：10E15歐姆電阻并聯<1pF電容

每次充電后可連續運行：大約3.5小時（充電時也可以使用該儀器）
