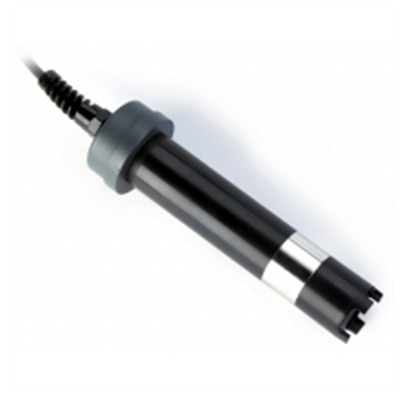

GLI極譜法溶解氧傳感器5500

大湖國際（GLI）生產的5500 系列溶解氧傳感器可與GLI 的D63、D53、D33 及PRO-D3 溶解氧分析儀或變送器配合使用。

GLI極譜法溶解氧傳感器5500采用一個一體化可更換的膜頭組件，簡化了更換一個新膜的繁瑣而耗時的操作。由于每個組件包括一個預裝的薄膜、電解液和電極，所以組件的更換將能夠補充溶解氧傳感器所需的所有耗材。溶解氧傳感器使用了三電極的克拉克測定技術，第三個電極由于有了長時間極化使得溶解氧傳感器具有更高的精度和穩定性。自清洗選項包括一個壓縮空氣清洗系統，可以編程自動完成對傳感器薄膜的清洗。

- 工作原理

5500 系列溶解氧傳感器中插有兩個金屬電極并充有電解質的小室，用選擇性薄膜封閉。水和可溶解物質離子不能透過這層膜，但氧和一定數量的其他氣體及親水性物質可透過，將溶氧傳感器浸入水中就可進行溶解氧的測定。因原電池作用或外加電壓使電極間產生電位差使金屬離子在陽極進入溶液，而透過膜的氧在陰極還原。由此所產生的電流直接與通過膜進入電解液中的溶解氧的傳遞速度成正比，該電流與給定溫度下水樣中氧的分壓成正比。

- GLI極譜法溶解氧傳感器5500典型應用

5500 系列溶氧傳感器主要用于城市污水和工業廢水處理廠溶解氧的測定，典型的應用包括

曝氣池、好氧/厭氧消化池、出廠水，也適用于天然水、污水和鹽水等各種水體溶解氧的測定。

- 優勢

●GLI 生產的5500 系列溶解氧傳感器可與GLI 的D63、D53、D33 及PRO-D3 溶解氧分析儀或變送器配合使用。

●5500 系列溶解氧傳感器采用一體化可更換的膜頭組件，更換簡便快速。-由于每個組件包括一個預裝的薄膜、電解液和電極，所以組件的更換將能夠補充溶氧傳感器所需的所有耗材。

●5500 系列溶解氧傳感器使用極譜克拉克電池技術，由三電極系統組成：金陰極、銀陽極和銀參考電極，對銀參考電極用恒定電壓進行極化以起到穩壓作用，使得溶解氧的測定更加穩定、準確。

●該溶氧傳感器內置自清洗系統，自清洗選項包括壓縮空氣清洗系統，可通過編程自動完成對傳感器薄膜的清洗。

GLI極譜法溶解氧傳感器5500技術指標

浸潤材料Noryl?和316 不銹鋼體，PVC 安裝適配器，Viton?O 形圈，Teflon?膜、Noryl?和Ryton?組件，以及尼龍電纜夾子和溢流冒口

電極材料金陰極、銀陽極和銀參考電極

溫度范圍32~122℉（0~50℃）

溫度補償NTC 30 KO 電阻

最小流速每秒左右 0.016 英尺（0.5 cm）

至大壓力145 psi（10 bar）

測量范圍0.0~40.00 ppm

靈敏度量程的±0.05%

重復性量程的±0.5%

響應時間（20℃）130 秒左右達到階躍變化的90%

膜的厚度2 英寸（50 微米）

傳感器電纜（隨附）15 英尺（4.6 m）長的電纜，終端為MS 型快速脫卸式插頭（金屬或者塑料材質）

測量原理三電極極譜克拉克電池技術

電氣認證CSA和FM認證， GLI的D53型可用于Class I,Div.2 （Groups A~D）的危險區域

備件貨號：

膜頭更換組件：5500A1020-001：所有的組件都包括一個預裝好的半透膜、電極、電解液和O型圈。

更換O形圈備件：5H0675：用于所有的GLI膜頭，這個O形圈起到了傳感器體和膜頭組件之間的密封作用。

校準包備件：276M1210：12個拋棄型校準包，僅用于”飽和方法“空氣校準。這些包提供了膜頭周圍穩定的大氣以提供高精度的校淮。

獨立的空氣清洗系統：276C3M1220-115（用于115 VAC電源）；276C3M1220-230（用于230 VAC電源）

清洗頭空氣清洗組件：276G1230：由清洗頭及25英尺（7.6m）長的空氣輸送管、快速脫卸式管安裝配件組成，不包括壓縮機與外殼。

注意：清洗頭組件需要另外的壓縮空氣源。

系統提供壓縮空氣來清洗傳感器的膜。系統包括青洗頭及25英尺（7.6m）長的空氣輸送管、快速脫卸式管安裝配件以及安裝在NEMA4X外殼中的壓縮機。

注：

1.當每個傳感器包括一個可更換的膜頭組件《內有一個工廠預裝的半透膜）、保護帽和12個可拋棄型校準包，用于高度準確的”飽和方法空氣校準。

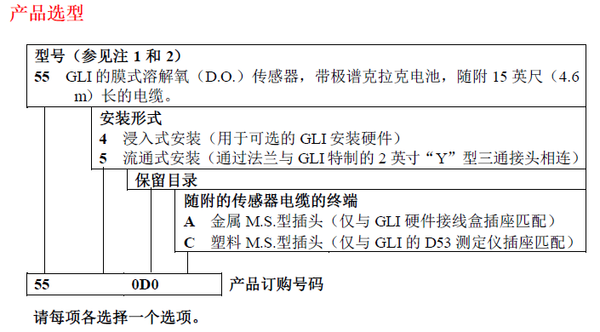

2.要訂購帶有非標長度電纜的傳感器，請指明相應型號傳感器的訂購號碼后面加注后細”0A”，然后注上電纜的總英尺數。例：5540D040A25即表示25英尺長的電纜。
