多孔氣動探針

       五孔探針作為可靠有效的測量工具,在高速氣流、真實氣體速度測量中應用比較少,本文主要對五孔探針在氣速測量方面使用進行詳細的研究,從探針的設計、校核到對不同氣體測量時如何提高準確性等方面進行深入研究,利用五孔探針對更多種類流體進行速度測量,為五孔探針的實際應用拓寬研究范圍。本文通過數值模擬研究和實驗測量完成以下工作:(1)通過數值模擬對五孔探針前端形式、桿身、材料進行選擇,選取更優的方案完成五孔探針的加工制作,經過結果對比,本文選用不銹鋼制成的錐形探針進行實驗測量工作,并完成搭建電動運動系統以及壓力測量采集系統用于對五孔探針的移動和轉動進行控制和壓力信號的測量采集。(2)通過數值模擬和實驗方法對五孔探針理想氣流速度測量進行完整的研究,使用五孔探針對亞音速、超音速理想氣體的流場進行速度測量實驗。

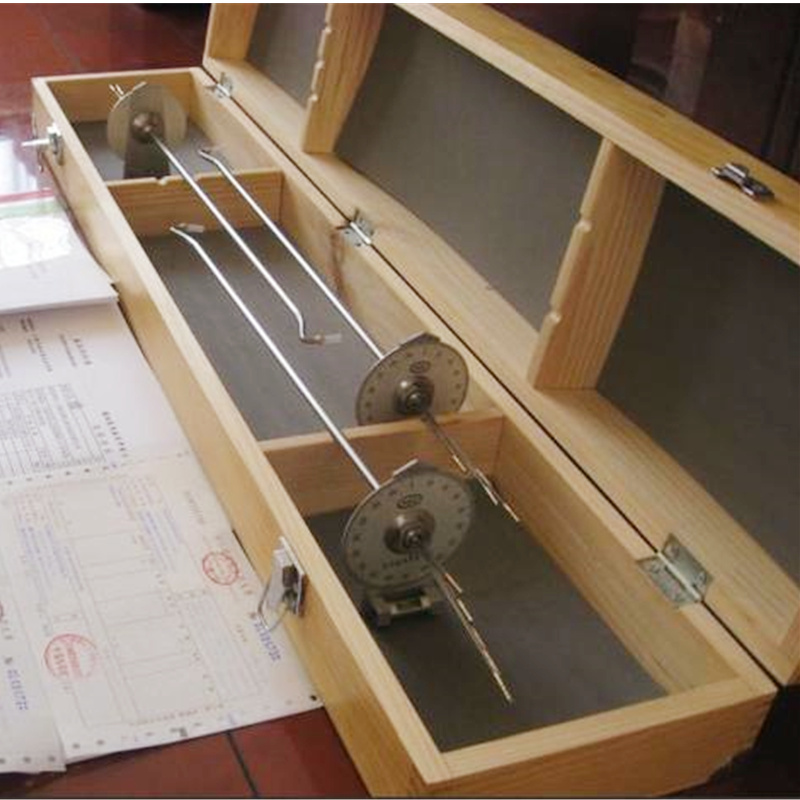

球頭五孔測針（又稱球頭五孔探針），是一種常用的流體三維流場測量用儀器。適用于測量流體的全壓（總壓）、靜壓、速度及方向等。它的工作原理是直接深入到流場環境中，在測量點位測量流體的相關參數。流場參數雖然復雜，但探針卻能一探便知。

2mm束頭五孔測針是一種綜合測針，可測量二元、三元（空間）氣流的總壓、靜壓、速度和方向等。

與其他測量方式相比，多孔氣動探針可以應對復雜流場，安裝及使用便捷，不易損壞，是流場測量中常見的一種測量工具。并且可以根據用戶需求實現全定制化，包括：孔數量、孔徑大小、探頭大小、枝干長短形狀以及安裝座形狀尺寸等。

多孔氣動探針參數規格

最小孔徑：0.2mm

頻響：10Hz-1kHz

速度范圍：5m/s-2Ma

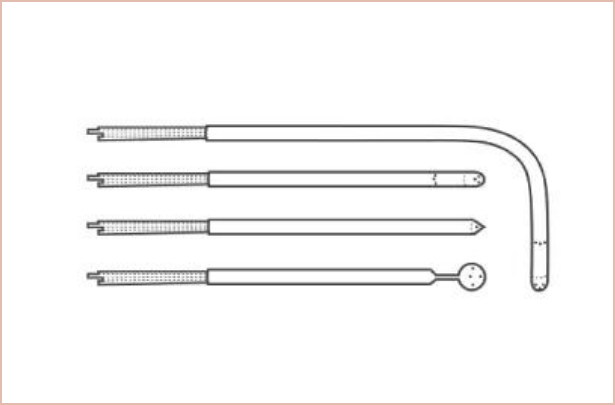

測點形式：定制、球型、錐型等

測壓孔數：3孔、5孔、7孔、其他

材料：不銹鋼、鈦合金、鉻鎳鐵合金，鈷鉻合金等

多孔氣動探針

應用對象：

科學研究和工業領域流場內部單點壓力和三維速度測量。產品特點：
尺寸最小可以達到直徑2mm；頭部尺寸為矩形，最小高度可以達到1mm，近壁堵塞效應小，角度敏感性低根據來流馬赫數和流動的穩定性特點可以選擇不同的型號實現高精度測量；搭配專用數據采集和處理模塊可以實現更高精度，可根據測試要求定制開發。

總壓探針

應用對象：

科學研究和工業領域流場內部單點總壓（全壓）測量。產品特點：
尺寸最小可以達到直徑1mm，角度敏感性低；根據來流馬赫數和流動的穩定性特點可以選擇不同的型號實現高精度測量；

附面層探針

應用對象：

近壁面流場單點總壓（全壓）測量，附面層剖面測量。產品特點：
頭部尺寸為矩形，最小高度可以達到1mm，近壁堵塞效應小，角度敏感性低；根據來流馬赫數和流動的穩定性特點可以選擇不同的型號實現高精度測量；搭配專用數據采集和處理模塊可以實現更高精度，可根據測試要求定制開發。

熱線探針

應用對象：

科學研究和工業領域流場內部單點一維、二維或者三維的動態速度測量。產品特點：
根據客戶需求定制單絲、雙絲和三絲熱線探針，并提供實驗環境下標定服務。如需要對多點進行同時測量，可定制熱線耙、熱線梳。

組合探針

總壓探針 + 總溫探針
總壓和總溫同時測量

三孔探針 + 熱線探針
壓力和動態速度或者溫度同時測量

三孔探針 + 熱電偶探針
壓力、速度和動態溫度同時測量

四孔探針 + 熱電偶探針
壓力、速度和動態溫度同時測量

五孔探針 + 熱電偶探針
壓力、速度和動態溫度同時測量

單絲熱線 + 熱電偶探針
動態速度和動態溫度同時測量

單絲熱線 + 總靜壓探針
動態速度和壓力同時測量

雙絲熱線 + 熱電偶探針
動態速度和動態溫度同時測量

雙絲熱線 + 總靜壓探針
動態速度和壓力同時測量
