qdf-6型數字風速儀

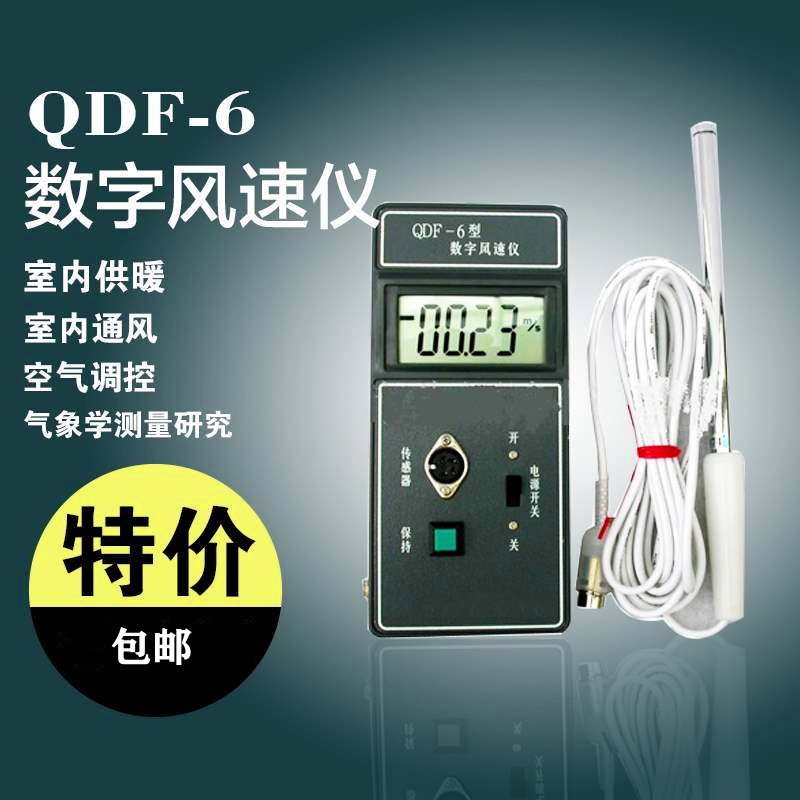

QDF-6型數字風速儀

簡介

     qdf-6型數字風速儀是一種便攜式、數字顯示直接物理量的儀器。（又名QDF—6型熱球風速儀）能夠測量不同環境、不同條件下的氣流，特別適合對各種低空氣流的測量。本儀器結構緊湊、體積小、性能穩定、操作維護方便。QDF—6型數字風速儀廣泛應用于室內供暖、室內通風、空氣調控和氣象學測量研究。適用于對工廠、學校、各種不同類型的公共場所、娛樂場所、商場、酒店、醫院、辦公場所、科研院所、生物化工、制藥、農作物栽培、大棚農業等等行業的檢測，是暖通、空調、環保工程師的得力助手、必備工具。

1. 準備工作

1）從包裝中取出主機和測桿，確認其均完好無損；

2）將電量充足的四節五號電池放入電池倉內(注意極性)，或插好外接穩壓電源。

2. 工作過程概述

1）將測桿垂直向上放置，并蓋緊探頭帽使探頭密封。

2）按【開】鍵開機，儀表開機并進入預熱狀態，顯示5秒倒計時。預熱結束，顯示應為：0.00m/s。

3）測量：取下探頭帽，使被測風通過敏感元件所在的窗口，并且使迎風標志面（如右圖所示）迎向來風，即可進行風速測量。儀表為即測即顯型儀表，顯示屏及時跟蹤顯示被測風速的變化，數值1秒刷新一次。

4) 測量過程中,按【保持/打印】鍵后，顯示的風速值將保持不變并打印數據（打印機為選配件）。按【測量】鍵退出保持狀態繼續測量。

5）測量完畢后，按【關】鍵關機，屏幕清屏無顯示。同時將探頭帽堵上，以免損壞敏感元件（熱球），收回測桿。

3. qdf-6型數字風速儀技術指標

基本量程： 0.05 ～ 30 米/秒；          -10℃   ～ 40℃

基本誤差：<5m/s：±（%4U+0.1）m/s      ±1℃

≥5m/s：±（%4U+0.2）m/s

其中U為實測風速（下同）。

附加誤差：測頭方向偏差在±15°以內時，其顯示風速值的附加誤差不大于±5％U；

測頭的響應時間不大于 3 秒；

最小分辨能力：0.01米/秒；

使用環境：本儀表適用于環境溫度在0～40℃，相對濕度不大于90%RH的清潔空氣中。

探頭前段可彎曲，方便測量；

電源：4節5號堿性電池；

電池壽命：持續測量10小時以上。

4.qdf-6型數字風速儀外型尺寸及重量

外形尺寸：   187 × 84 × 46 mm

探頭尺寸:    至長 1200 mm （拉出后）

最短 270 mm

直徑 φ12 mm

探頭引線長度:   3 米

重量：≯ 1Kg

5. 使用注意事項

1)   在風速測量中，必須使探頭上的敏感元件對準來風方向。

2)   請注意：探頭上的敏感元件熱球?qū)贅O易損壞件，不在保修范圍之內?。。?

3)   儀表自出廠之日起，一年內如因制造不良而工作不正常，制造廠負責免費更換或修理其損壞的零部件（敏感元件損壞除外）。

4)   為保證儀表測量的準確性，用戶應每年在計量部門認可的專用設備上進行校準。如當?shù)夭痪邆錀l件也可由本廠代為進行。

5)   如果顯示器出現電池符號“LOW”閃爍，說明儀器內的電池電量不足，請更換電池。如果電池電量嚴重不足，則儀器顯示“A002”，此時不顯示測量值，這時儀器就必須更換電池。

6)   本廠在生產和銷售的過程中，如遇型式、包裝、規格等方

面的改變，恕不另行通知。

6. 儀表的保管與運輸

1)   儀表應放在通風、干燥、沒有腐蝕性氣體及強烈的機械振動

和強磁場影響的室內。

2)   長期不用的儀表，應充電后妥善存放，以免損壞儀表。

3)   儀表在運輸過程中，應注意防震、防潮、防雨、防曬。

7   儀表的成套性

1)   風速儀 (含測桿)                  1 臺

2） 使用說明書                       1 份

3） 產品合格證                       1 份

4） LR6型AA（俗稱5#）電池          4 節

(下面三項由用戶根據需要選擇購買,非必配件)

1）電源變換器                         1 個

2）微型臺式打印機                     1 臺

3）微型臺式打印機連接線               1 條
