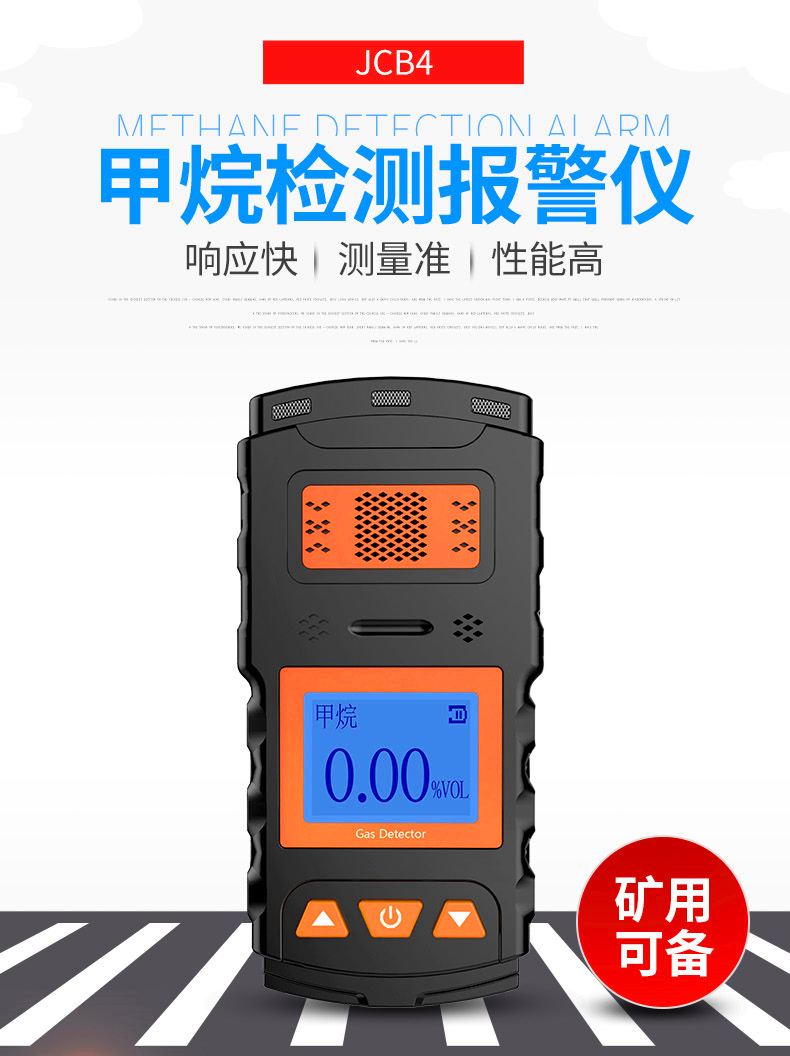

JCB4便攜式甲烷檢測報警儀

       JCB4便攜式甲烷檢測報警儀適用于煤礦井下作業環境中甲烷氣體濃度的測量及報警。具有日期、時間、聲光報警等功能。測定器具有操作簡單、攜帶方便、準確可靠等優點。

使用環境條件

a) 環境溫度：0℃～40℃，此時應按 GB 3836.1-2010 中 5.1.1 條附加標志“X”，或在銘牌中標注溫度

范圍；

b) 相對濕度：不大于 98%；

c) 大氣壓力：80kPa～116kPa；

d) 風速：≤8m/s ；

e) 環境噪聲不超過 70 dB(A)的場合；

f) 煤礦井下有瓦斯，煤塵等爆炸危險的環境； g）無破壞金屬和絕緣材料的腐蝕性氣體的地方。

甲烷測量原理

       催化瓦斯探頭測量臂由載體催化元件（俗稱黑元件）和純載元件（俗稱白元件）組成，輔助臂由金屬膜電阻和電位器組成，穩壓電路為電橋提供穩定的電壓。在新鮮空氣中橋路處于平衡狀態，在被測氣體中，黑元件在催化作用下發生燃燒，使內部溫度升高，電阻增大，橋路失去平衡，從而輸出一定的電壓，其大小與甲烷濃度存在這一定的關系，由單片機通過 A/D 采集后按照響應的計算公式可以計算出對應的甲烷濃度值。

JCB4便攜式甲烷檢測報警儀電源及充電

a) 電池參數：① 報警儀由兩節型號為 PL853545MS 的礦用錳酸鋰電池并聯供電，電池組標稱電壓 DC 3.7V，標稱容量：2000mAh。錳酸鋰電池與電池保護板串聯（實現過充電、過放電、過流保護和短路保護）；

② 電池開路電壓：≤4.2V；

至大輸出電流：≤2.0A； b）報警儀應有電源電壓顯示、欠壓提示、欠壓自動關機功能。

c) 報警儀進行充電時，應有充電指示、充電完成關斷及指示功能。

JCB4便攜式甲烷檢測報警儀主要技術參數

測量氣體：甲烷；

測量原理 催化燃燒原理(CH4)；

測量范圍 CH4:(0.00～4.00)% ；

基本誤差 CH4:((0.00～1.00)%CH4:±0.10%CH4、(1.00～3.00)%CH4: 真值的±10% 、(3.00～4.00)%CH4: ±0.30%CH4；

報警點及誤差 可以任意設置報警值，以下為默認報警值；

CH4: 報警點 1.00% ，報警誤差±0.05% CH4；

響應時間 CH4: 不大于 20 秒；

報警聲級強度 不小于 80dB（距蜂鳴器 1 米）；

光報警強度 不小于 20 米（黑暗處）；

電池連續工作時間 10 小時；

外形及尺寸 113mm×55mm×32mm /175g；

防爆形式 礦用本安兼隔爆型；

JCB4便攜式甲烷檢測報警儀適于有危險場合。適宜在礦山救護、煤礦采掘工作面、回風巷道等使用。
