SC1000多參數通用控制器

- 相關介紹

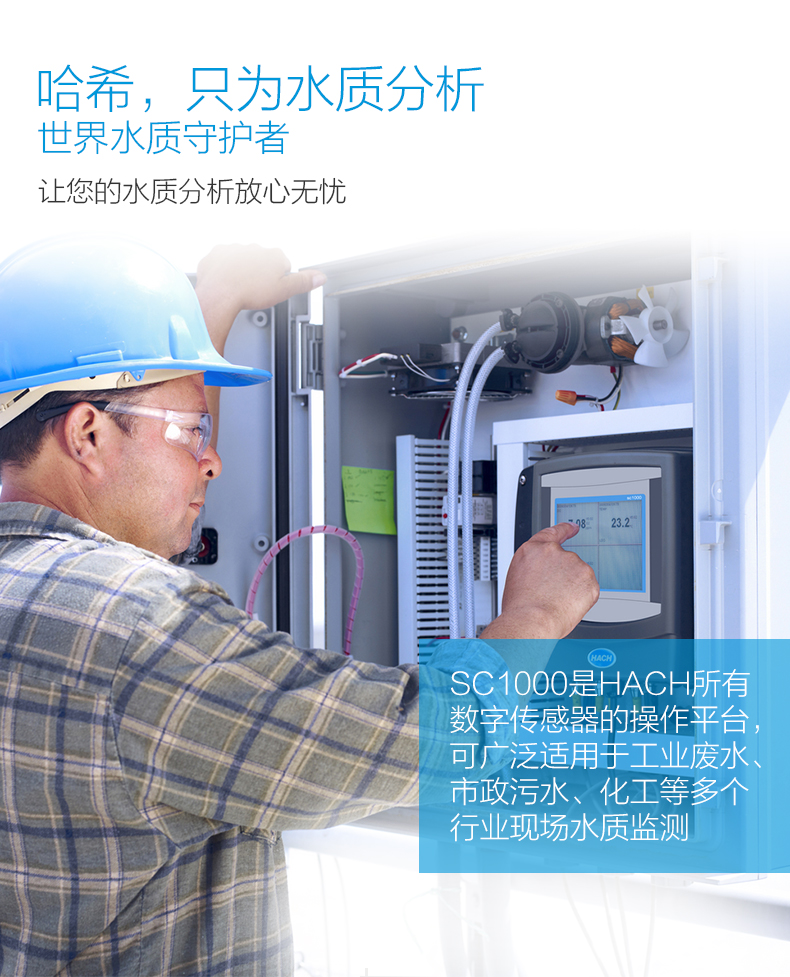

       哈希SC1000多參數通用控制器是哈希HACH的所有數字傳感器的操作平臺，可以連接8個探頭。多臺SC1000可以連在一起，組成網絡，是一種全新的儀表控制理念。

- SC1000多參數通用控制器特性和優點

● 探頭模塊：SC1000的單個探頭模塊可以連接 8 個探頭；多個探頭模塊相互聯網，可以共用一個顯示模塊。在探頭模塊里面，也是由模擬輸出模塊，數字模塊等組成，功能完善，結構靈活。

● 顯示模塊：SC1000 顯示模塊擁有彩色的觸摸屏、功能完備的控制器。直觀的、操作簡單的界面適用于很多參數的測量。

● 即插即用：只要將傳感器插入SC1000通用控制器的探頭模塊即可使用，無需專門設定或配置軟件。

● 多種探頭：哈希HACH 的數十種類型探頭，都可以與其相接。

● 擴展輸出：要增加額外的繼電器和模擬信號輸入、輸出功能，除了在網絡中增加多個探頭模塊以外，也可以用增加DIN-rail 通訊模塊的方法進行添加。

● 通訊方式：多臺 SC1000 通用控制器之間，或通用控制器與連接的傳感器之間，數字信號可靠，整體性好。

● 與外界儀器的模擬信號通訊，數字信號通訊；數字通訊協議：MODBUS PROFIBUS。

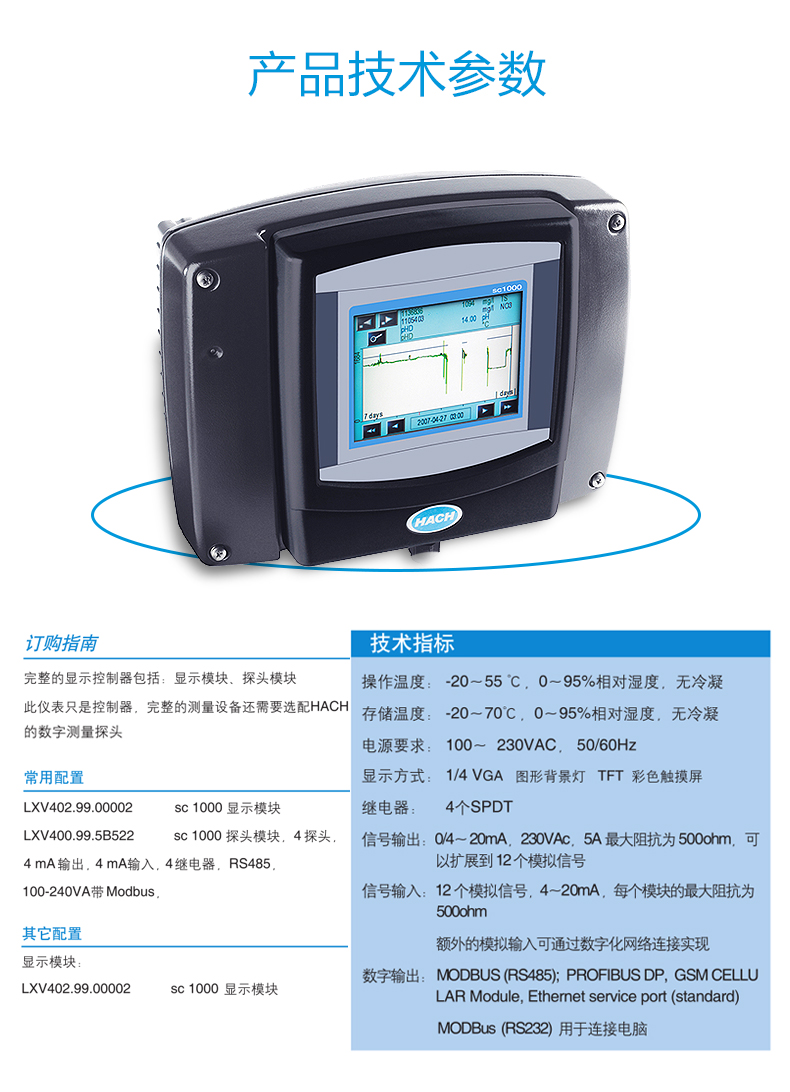

SC1000多參數通用控制器技術指標

操作溫度：-20～55 ℃，0～95%相對濕度，無冷凝

存儲溫度：-20～70℃，0～95%相對濕度，無冷凝

電源要求：100～ 230VAC， 50/60Hz

顯示方式：1/4 VGA 圖形背景燈 TFT 彩色觸摸屏

繼電器：4個SPDT

信號輸出：0/4～20mA，230VAc，5A **阻抗為 500ohm，可以擴展到 12 個模擬信號

信號輸入：12 個模擬信號，4～20mA，每個模塊的**阻抗為500ohm；額外的模擬輸入可通過數字化網絡連接實現

數字輸出：MODBUS (RS485); PROFIBUS DP, GSM CELLU；LAR Module, Ethernet service port (standard)；MODBus (RS232) 用于連接電腦

訂購指南

完整的顯示控制器包括：顯示模塊、探頭模塊

此儀表只是控制器，完整的測量設備還需要選配HACH的數字測量探頭

常用配置

LXV402.99.00002sc1000顯示模塊

LXV400.99.5B522sc1000探頭模塊，4探頭，4mA輸出，4mA/數字輸入，4繼電器，RS485，100-240VA帶Modbus，

5791100，LDO耗材熒光帽套裝，1代在線LDO探頭

5811200, LDO探頭熒光帽

9436700，SL1000耗材備品備件固定手帶

5192900，PH電極保護帽

5825900.堅固型電極保護罩

9245300，HQd備件外殼上部

9245700，HQ430d/440d備件顯示屏

9374200，SL1000耗材車載充電器

9427900，SL1000耗材氯校驗卡

9436800，SL1000耗材系統校驗卡

8497000，SL1000耗材備品備件：充電器

9094900，SL1000耗材備品備件：鋰電池

9377700，SL1000耗材備品備件：測試卡槽

9418100，SL1000耗材備品備件：樣品杯

9422200，SL1000耗材 備品備件：電極線防護膠片

9431700，SL1000耗材備品備件：測試卡插卡底座

9432900，SL1000耗材備品備件：遮光罩

9436600，SL1000耗材備品備件：電池盒蓋板

5832500, 標準型溶解氧電極防護帽

2947600，pH標液

其它配置

顯示模塊：

LXV402.99.00002sc1000顯示模塊

可選探頭模塊：

LXV400.99.10082sc1000探頭模塊，6探頭，100-240V,模擬輸入輸出卡另購

LXV400.99.10092sc1000探頭模塊，8探頭；100-240VAC,模擬輸入輸出卡另購

LXV400.99.10172sc1000探頭模塊，4探頭，4路輸出，100-240VAC

LXV400.99.10382sc1000探頭模塊，5探頭，8路輸出，100-240VAC

LXV400.99.1A072sc1000探頭模塊，4探頭，MODBUSRS485，100-240VAC

LXV400.99.1A082sc1000探頭模塊，6探頭，MODBUSRS485，100-240VAC

LXV400.99.1E072sc1000探頭模塊，4探頭，ProfibusDP，100-240VAC

LXV400.99.1E082sc1000探頭模塊，6探頭，ProfibusDP，100-240VAC

LXV400.99.1F572sc1000探頭模塊，4探頭，4路模擬輸入，4繼電器，100-240VACPROFIBUSDP100-240VAC

LXV400.99.1R172sc1000探頭模塊，4探頭，4路輸出，4繼電器，100-240VAC

LXV400.99.1R382sc1000探頭模塊，6探頭，8路輸出，4繼電器，100-240VAC

LXV400.99.1R572sc1000探頭模塊，4探頭，4路輸出，4路模擬輸入，4繼電器，100-240VAC

LXV400.99.1R582sc1000探頭模塊，6探頭，4路輸出，4路模擬輸入，4繼電器，100-240VAC

LXV400.99.5B522sc1000探頭模塊，4探頭，4路輸出，4路模擬輸入，4繼電器，100-240VACModbus，RS485，美國電源線；

LXV400.99.5B532sc1000探頭模塊，6探頭，4路輸出，4路模擬輸入，4繼電器，100-240VACModbus，RS485，美國電源線；

LXV400.99.1B572sc1000探頭模塊，4探頭，4路輸出，4路模擬輸入，4繼電器，100-240VACModbus，RS485，

可選配件：

LZX915模塊基座，DINrail,sc1000

LZX919模塊mA輸出（2）DINrail,sc1000

LZX920模塊繼電器（4）DINrail,sc1000

LZX921模塊mA輸入(2)DINrail,sc1000內部擴展卡，mA輸入（4）sc1000

YAB018內部擴展卡，mA輸入（4）sc1000

YAB019內部擴展卡，mA輸出（4）sc1000

YAB020內部擴展卡，PROFIBUSDPsc1000

YAB021內部擴展卡，MODBUS(RS485)sc1000

YAB022內部擴展卡，繼電器（4）sc1000

LZX969組件，sc探頭連接件（2），sc1000
