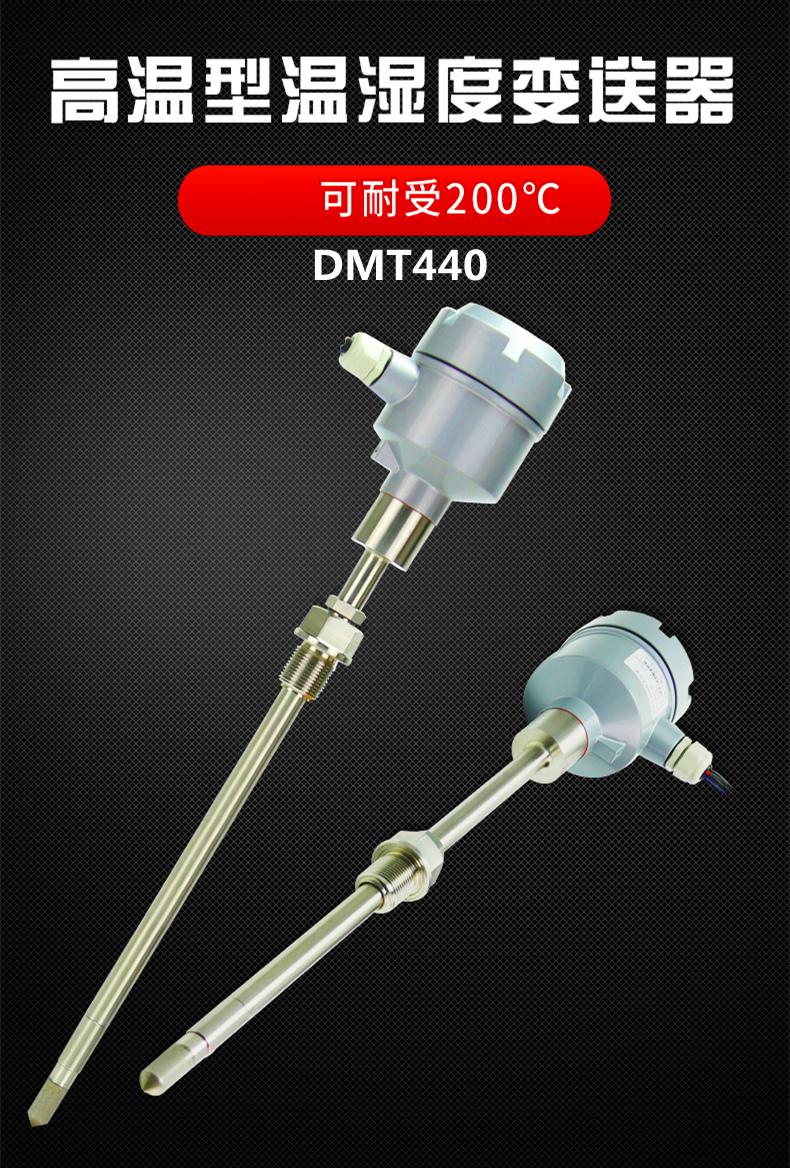

高溫溫濕度變送器DMT440

       高溫溫濕度變送器DMT440為專為苛刻的工業應用而設計的溫濕度變送器，變送器采用瑞士進口濕度測量元件，具有測量準確、適 應溫度范圍廣、抗化學污染能力強、工作穩定、使用壽命長等特點。    溫度、濕度兩路4-20mA電流信號輸出，兼有 RS485接口。

可耐溫200℃

       DMT440采用的濕度芯片具有較高的溫度耐受能力，可以長時間工作在200℃的高溫環境中。傳感器表面 的特殊處理可使傳感器在有化學污染的環境中仍能持續工作。是高溫惡劣環境中工作的理想選擇。

高溫溫濕度變送器DMT440技術指標

濕度范圍0~100%RH

溫度范圍-40~200℃

濕度誤差±2%RH

溫度誤差±0.3℃

響應時間≤ 15s

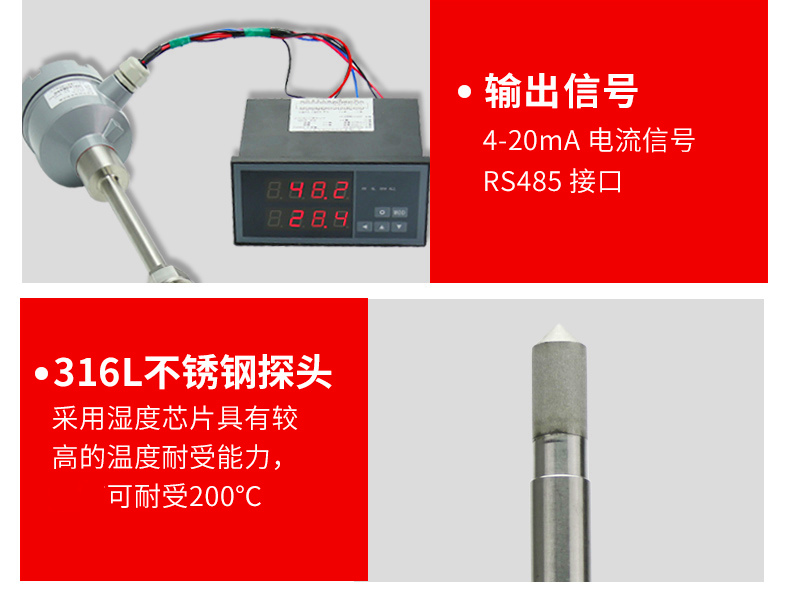

輸出信號4-20mA 電流信號/RS485 接口

供電電壓24V DC

現場校正

儀器出廠時已經過多點校正。還可以通過485接口及調整軟件進入現場校正菜單進行現場多點校正。您還可以 將變送器送至我公司進行校準。

應用領域

工業現場測量、石油化工氣體排放檢測、熱電氣體排放檢測、煙草工業、烘干箱、環境試驗箱

高溫溫濕度變送器DMT440特點

●0~100%RH全量程測量

●可現場校正

●溫度、濕度、露點，混合比，絕對濕度等4~20mA電流信號輸出可選

●測量準確——傳感器內置瑞士原裝測量芯片，具有較高的測量準確性

●測量范圍廣——溫度測量范圍可達-40~200℃

●抗化學污染——抗化學污染能力強，可在多種復雜化學污染物中保持長時間穩定工作

●數字接口——配備 RS485 數字接口，可實現實時通訊，精度校準，多點監測等功能

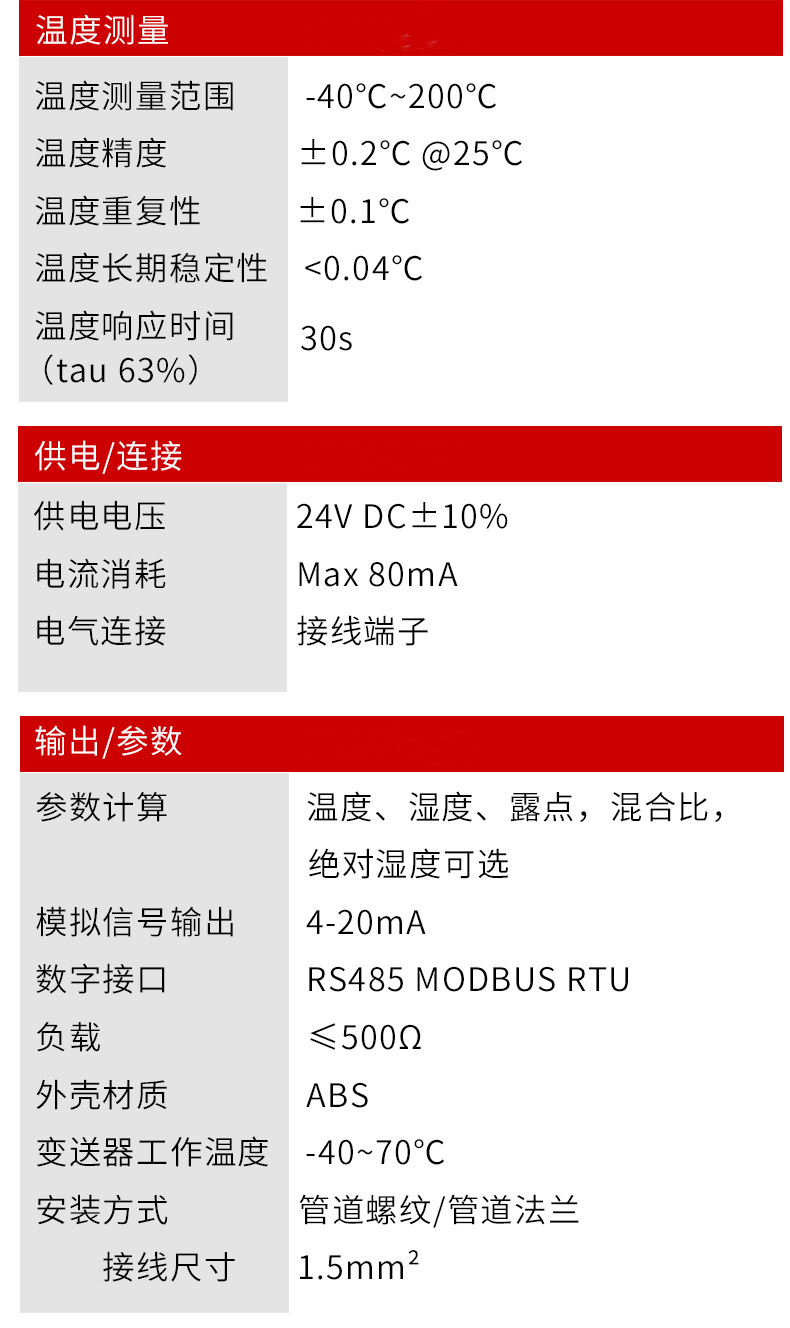

技術指標

供電/連接

供電電壓                                    24V DC± 10%

電流消耗                                    Max 45mA

電氣連接                                    接線端子

輸出/參數

參數計算                                    溫度、濕度、露點，混合比，絕 對濕度可選

模擬信號輸出                             4-20mA

數字接口                                    RS485 MODBUS RTU

負載                                           ≤ 500Ω

外殼材質                                    ABS

變送器工作溫度                         -40~70℃

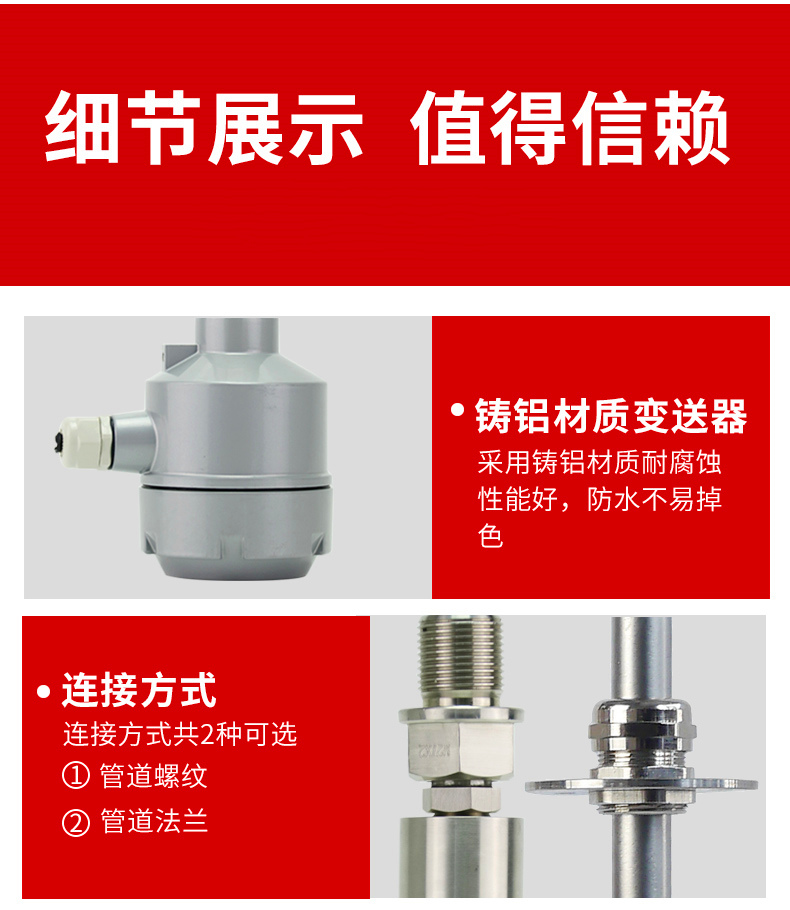

安裝方式                                    螺紋/法蘭

接線尺寸                                    1.5mm2

附件                                           無

五、接線說明

六、安裝尺寸

七、RS485 通訊方式

變送器內部有通訊地址標識貼，通訊串口設置為 (不可更改)：

波特率：19200

校驗位：無校驗

數據位：8

停止位：1

自行開發監測系統 (以串口調試助手為例)：

首先啟動串口調試助手 (該軟件可以通過網絡下載！)

如果您的接線沒有問題，RS485 模塊已經與電腦正常連接，該軟件將正常打開，如圖 1 所示：

圖 1.數據通訊采集軟件面板

在一切顯示正常后，即可對模塊進行數據采集?？梢酝ㄟ^在電腦上使用該軟件向模塊發送指令 來讀取數據。

發送的命令格式如下：

地址+0x03+0x00+0x00+0x00+0x03+crc0+crc1

發送數據說明：

**位 (01)：表示地址位；

第二位 (03)：表示命令符 (讀取數據，暫無其他命令功能)；

第三位~第四位 (00 00)： 固定格式，固定數據 (不可更改)；

第五位~第六位 (0003)：表示讀取數據長度 (不可更改)；

第七位~第八位 (05 cb)：CRC 校驗位；

圖 2 以地址 01 為例向您介紹發送命令方式：

配置：01+0x03+0x0+0x0+0x0+0x3+0x5+0xcb

因此當地址為 1 時，所發送的數據為：

01030000000305cb

圖 2.通過軟件發送命令

通過這樣的數據發送后，即可顯示出從模塊采集到的數據，數據讀取與注意事項見圖 3：

圖 3.數據采集過程

*注意事項：

圖 3 中顯示出通過軟件采集數據時所需要注意的事項：

1.    軟件設置：應該將軟件中的串口、波特率、校驗位、數據位、停止位等參數設置保證與 RS485 模塊一致；

2.    由于該模塊通訊數據為十六進制，因此在數據發送和接收時分別選擇“十六進制發送”和 “十六進制顯示”；

3.    發送數據為：0x01+0x03+0x0+0x0+0x0+0x3+0x5+0xcb (請根據例示確認需要發送的數據)；

4.    選擇手動發送，則發送一次采集一次數據；也可通過設置自動發送周期的長短，選擇由軟 件自動發送命令并持續顯示采集數據；

5.    接收數據如顯示框中顯示，如圖 5 示；

接收數據說明：

**位 (01)：表示地址位；

第二位~第三位 (0306)：表示命令符 (固定數值，與接收溫濕度數據無關)； 第四位~第五位 (1E5F)：表示濕度數據；

第六位~第七位 (7536)：表示溫度數據；

第八位~第九位 (7391)：表示露點數據；

第十位~地十一位 (A858)：CRC 校驗位；

溫濕度計算方式如下：

以上述為例：

濕度計算：十六進制數值 (1E5F) →十進制 (7775) → 數據/100   (77.75) ，所得數據即為當前 濕度值 77.75%；

溫度計算：十六進制數值 (7536) →十進制 (30006) →數據-27315 (2691) →數據/100 (26.91)， 所得數據即為當前溫度值 26.91℃；

CRC 計算

冗余循環碼 (CRC) :

冗余循環碼 (CRC) 包含 2 個字節，即 16 位二進制。CRC 碼由發送設備計算，放置于發送信息 的尾部。接收信息的設備再重新計算接收到信息的CRC 碼，比較計算得到的CRC 碼是否與接收到的 相符，如果兩者不相符，則表明出錯。

CRC 碼的計算方法是，先預置 16 位寄存器全為 1。再逐步把每 8 位數據信息進行處理。在進行 CRC 碼計算時只用 8 位數據位，起始位及停止位，如有奇偶校驗位的話也包括奇偶校驗位，都不參 與 CRC 碼計算。

在計算 CRC 碼時，8 位數據與寄存器的數據相異或，得到的結果向低位移一字節，用 0 填補至 高位。再檢查最低位，如果最低位為 1，把寄存器的內容與預置數相異或，如果最低位為 0，不進行 異或運算。

這個過程一直重復 8 次。第 8 次移位后，下一個 8 位再與現在寄存器的內容相相異或，這個過 程與以上一樣重復 8 次。當所有的數據信息處理完后，最后寄存器的內容即為CRC 碼值。CRC 碼中 的數據發送、接收時低字節在前。

計算 CRC 碼的步驟為：

1) 預置 16 位寄存器為十六進制 FFFF(即全為 1)。稱此寄存器為 CRC 寄存器；

2) 把**個 8 位數據與 16 位 CRC 寄存器的低位相異或，把結果放于 CRC 寄存器；

3) 把寄存器的內容右移一位(朝低位)，用 0 填補至高位，檢查最低位；

4) 如果最低位為 0：重復第 3 步(再次移位); 如果最低位為 1：CRC 寄存器與多項式 A001(1010 0000 0000 0001) 進行異或；

5) 重復步驟 3 和 4，直到右移 8 次，這樣整個 8 位數據全部進行了處理；

6) 重復步驟 2 到步驟 5，進行下一個 8 位數據的處理；

7) 最后得到的 CRC 寄存器即為CRC 碼。

例程

UINT crc

void calccrc(BYTE crcbuf)

{

BYTE i ;

crc=crc ^ crcbuf ;

for(i=0;i<8;i++)

{

BYTE TT ;

TT=crc&1 ;

crc=crc>>1 ;

crc=crc&0x7fff ;

if (TT==1)

crc=crc^0xa001 ;

crc=crc&0xffff ;

}

}

至此便完成了 RS485 的全部溫濕度數據采集。

使用標準 485 軟件開發

使用標準 485 軟件開發時，設置波特率默認為 19200   ，校驗位為無校驗，數據位為 8 ，停止位 為 1 。   讀取寄存器時，讀取命令為 03 命令，只需讀取 40001 、   40002 、   40003 、三位寄存器即可， 三個寄存器讀取的數據為 40001   濕度   40002   溫度 40003   露點。溫濕度計算方式如下：

例：濕度計算：十六進制數值 (1E5F) →十進制 (7775) → 數據/100   (77.75) ，所得數據即為當前 濕度值 77.75%；

溫度計算：十六進制數值 (7536) →十進制 (30006) →數據-27315   (2691) →數據/100 (26.91)， 所得數據即為當前溫度值 26.91℃ 。露點計算與溫度計算相同。

注意：設置寄存器數量時不得多于 3 個，否則無法正常讀取數據！
